插入 DIN 导轨
DIN 导轨是一种标准化的 35 mm 宽金属轨道，安装在电气面板背面，设备可以轻松地夹上或移除。它也称为顶帽导轨，因为其横截面呈帽形。它广泛用于在设备机架内安装断路器和工业控制设备。在 DIN 导轨中，安装、维护和更换硬件设备时，卡入和移除硬件设备非常容易。除了常见的 35 mm 顶帽导轨（EN 50022、BS 5584）外，还标准化了其他几种安装导轨，例如 15 mm 宽顶帽导轨（EN 50045、BS 6273）、75 mm 宽顶帽导轨（EN 50023、BS 5585）和 G 型导轨（EN 50035、BS 5825）。在本节中，您将了解如何使用 DIN 导轨实用程序在面板布局中创建线槽和 DIN 导轨对象。线槽和 DIN 导轨通常绘制为平行线和等距安装孔的集合。DIN 导轨实用程序简化了创建这些对象的重复任务，并将它们组合为单个块以便进行注释。

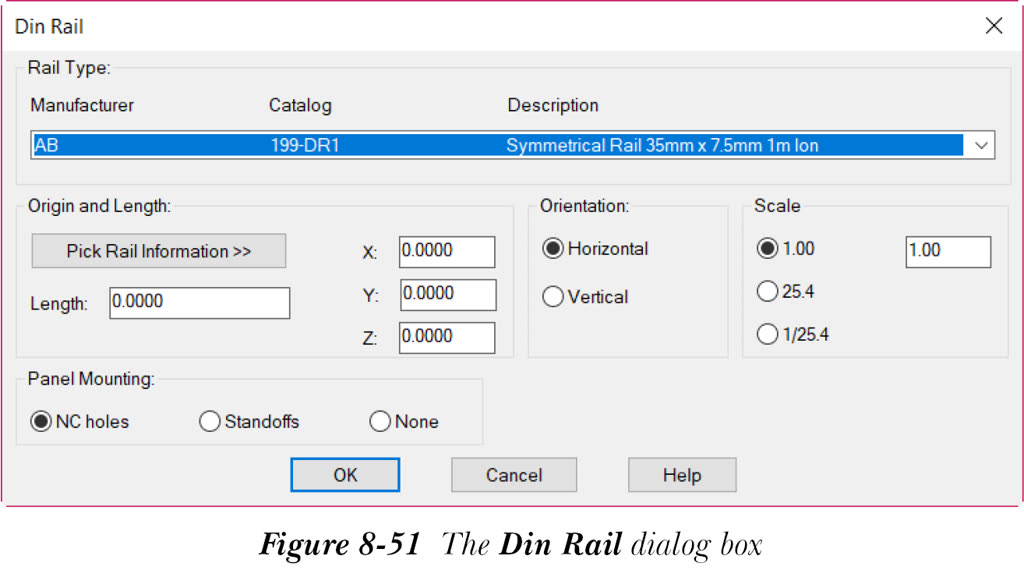

要插入 DIN 导轨，请从“面板”选项卡的“插入元件封装”面板中选择“图标菜单”工具；将显示“插入封装”对话框。从该对话框的“面板布局符号”区域中选择“DIN 导轨”图标；将显示“DIN 导轨”对话框，如图 8-51 所示。接下来将讨论该对话框中的各种选项和区域。
导轨类型区域
“导轨类型”区域中的下拉列表包含各种导轨类型的列表。它显示各种 DIN 导轨类型的制造商、目录和描述。您可以从下拉列表中选择所需的导轨类型。默认情况下，该下拉列表中选中 AB、199-DR1 和 Symmetrical Rail 35mm x 7.5mm 1m lon。它包含 AB、AD、Newark 和 PANDUIT 导轨类型。默认情况下，这些导轨类型保存在 wddinrl.xls 文件中，该文件的默认位置为 C:UsersUser NameDocumentsAcade2025AeData en-USCatalogs。
原点和长度区域
在该区域中，您可以指定元件的原点和长度。为此，请在“长度”编辑框中输入导轨的长度。分别在“X”、“Y”和“Z”编辑框中输入 X、Y 和 Z 坐标。或者，要定义导轨的长度和原点，请选择该区域中的“拾取导轨信息 >>”按钮；“DIN 导轨”对话框将消失，并提示您指定导轨的插入点。指定导轨的插入点；系统将提示您指定导轨的端点。指定导轨的端点并在屏幕上单击；“DIN 导轨”对话框将再次出现，并且值将显示在“长度”、“X”、“Y”和“Z”编辑框中。
方向区域

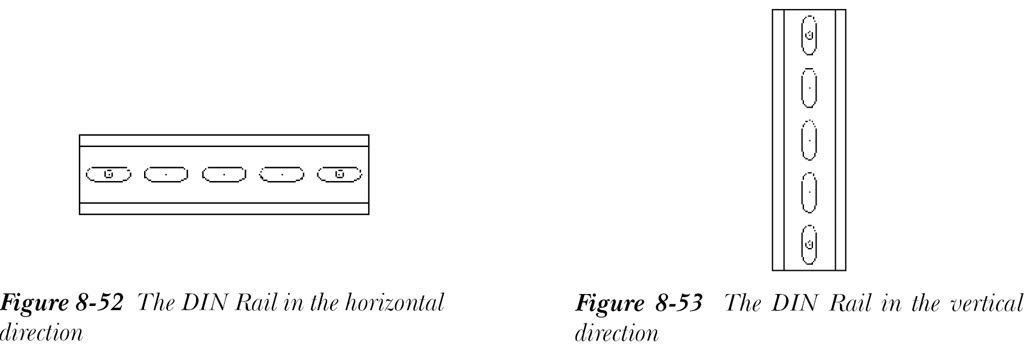

“方向”区域用于指定 DIN 导轨的方向。默认情况下，该区域中的“水平”单选按钮处于选中状态，用于沿水平方向插入 DIN 导轨，如图 8-52 所示。如果您选择该区域中的“垂直”单选按钮，则将沿垂直方向插入 DIN 导轨，如图 8-53 所示。
比例区域
“比例”区域用于指定 DIN 导轨的比例。为此，请在“1.00”单选按钮右侧的编辑框中指定 DIN 导轨的比例。或者，选择“1.00”、“25.4”或“1/25.4”单选按钮，以在编辑框中显示 DIN 导轨的比例。
面板安装区域
“面板安装”区域中的单选按钮用于指定 DIN 导轨的安装选项。接下来将讨论该区域中的选项。

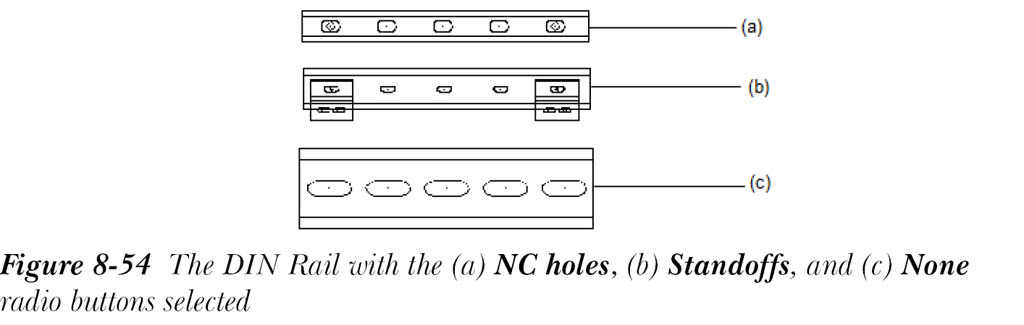

默认情况下，该区域中的“NC 孔”单选按钮处于选中状态。它仅将导轨安装在 NC 孔处，如图 8-54 所示。选择“支座”单选按钮以在支座处插入导轨。选择“无”单选按钮以在不带 NC 孔和支座的情况下插入导轨，请参考图 8-54。
在“DIN 导轨”对话框中指定所需选项后，选择“确定”按钮；将显示“面板布局 - 元件插入/编辑”对话框。在该对话框中输入所需信息，然后选择“确定”按钮；DIN 导轨将被插入到图形中。
注

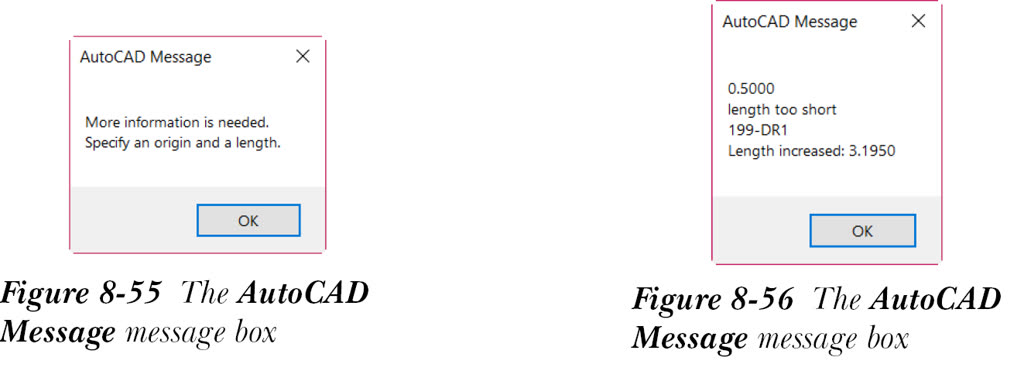

- 如果“长度”、“X”、“Y”和“Z”编辑框留空，并且您选择“确定”按钮，则将显示“AutoCAD 消息”消息框，如图 8-55 所示。此消息框通知您需要更多信息。在该消息框中选择“确定”按钮；“DIN 导轨”对话框将再次显示。
-
如果在“长度”编辑框中为 DIN 导轨指定的长度太短，并且您选择“确定”按钮，则将显示“AutoCAD 消息”消息框，如图 8-56 所示。此消息框将通知您指定的长度太短。选择“确定”按钮；将显示“面板布局 - 元件插入/编辑”对话框。在该对话框中输入所需信息，然后选择“确定”按钮；DIN 导轨将被插入到图形中。此情况适用于
AB、AD和Newark制造商，不适用于PANDUIT制造商。
