更新标题栏
功能区：项目 > 其他工具 > 标题栏更新
命令：AEUPDATETITLEBLOCK

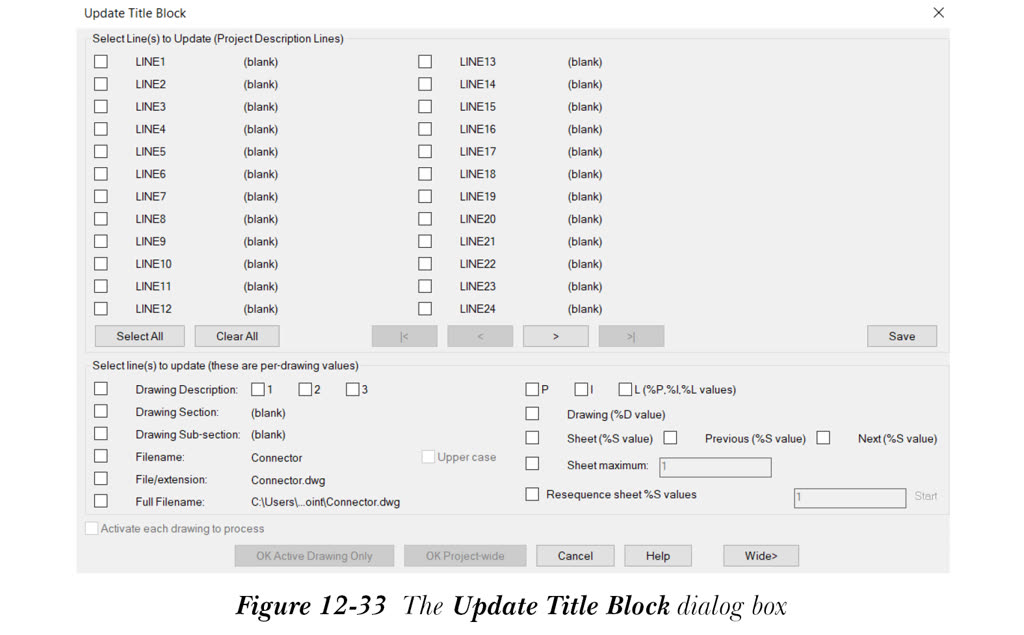

可以更新当前图形或项目的标题栏属性值。要更新标题栏的信息，请右键单击当前项目；将显示快捷菜单。接下来，从快捷菜单中选择“标题栏更新”选项；将显示“更新标题栏”对话框，参见图 12-33。或者，从“项目”选项卡的“其他工具”面板中选择“标题栏更新”工具以显示“更新标题栏”对话框。
使用“更新标题栏”对话框，可以更新当前图形或项目的标题栏信息。接下来将讨论此对话框中的不同区域和选项。
选择要更新的行（项目描述行）区域
此区域用于选择用于更新标题栏属性的信息。此区域显示创建项目文件时指定的项目描述行。请注意，此区域中每一行的值由放置在项目文件夹中的 default_wdtitle.wdl 文件或 <project name>_wdtitle.wdl 文件控制。请注意，如果在项目文件夹中找不到 <project name>_wdtitle.wdl 文件，则 AutoCAD Electrical 将在“用户”文件夹中搜索 default_wdtitle.wdl 文件。如果已将项目描述指定给项目，则此区域中第 1 行到第 9 行的值将采用以下格式：
LINE1 Title 1
LINE2 Title 2
LINE3 Title 3
LINE4 Job Number
LINE5 Date
LINE6 Engineer
LINE7 Drawn By
LINE8 Checked By
LINE9 Scale

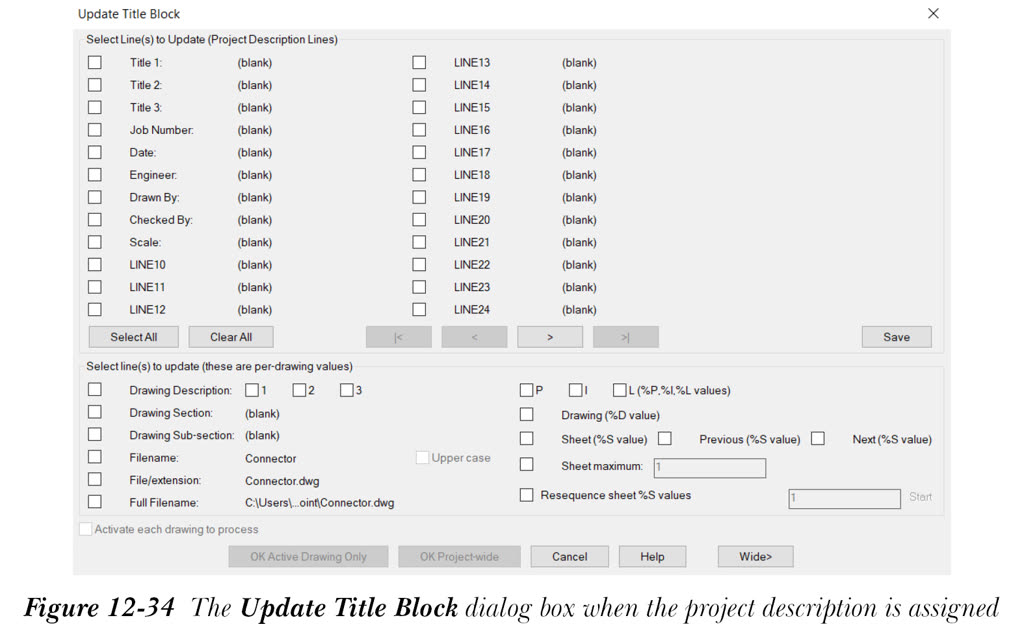

如果将项目描述指定给项目，则此区域中的文本值将自动更改，如图 12-34 所示。
如果从“选择要更新的行（项目描述行）”区域中选择任何行的复选框，则只有与该行对应的参数会在标题栏中更新。默认情况下，此区域中的所有复选框均处于清除状态。
选择“全部选择”按钮可选择此区域中的所有复选框。同样，可以选择“全部清除”按钮以清除此区域中的所有复选框。
选择 > 和 < 按钮分别移动到项目描述的下一页和上一页。

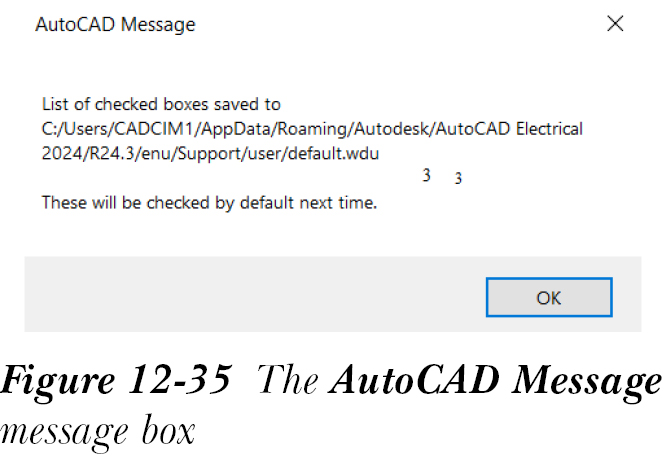

“保存”按钮用于保存此区域中所做的更改。为此，请选择“保存”按钮；将显示“AutoCAD 消息”消息框，如图 12-35 所示。默认情况下，此对话框中所做的更改将保存在 default.wdu 文件中。此文件的位置为 C:UsersUser NameAppDataRoamingAutodeskAutoCAD Electrical 2025R25.0enuSupportUser。
注
如果在“选择要更新的行（项目描述行）”区域中选择了指示为空白值的内容，或者在标题栏中找不到适当的属性，则将忽略该项的映射。
选择要更新的行（这些是每个图形的值）
区域
此区域显示图形特定的值。接下来将讨论此区域中的选项。
图形描述
默认情况下，“图形描述”复选框处于清除状态。选择此复选框以在项目中包含图形描述。可以通过选择此复选框附近的 1、2 和 3 复选框，向图形添加三行描述。
图形分区
选择“图形分区”复选框以在项目中包含图形分区。默认情况下，此复选框处于清除状态。
图形子分区
选择“图形子分区”复选框以在项目中包含图形子分区。默认情况下，此复选框处于清除状态。
文件名
选择“文件名”复选框以在项目中包含不带扩展名的文件名。默认情况下，此复选框处于清除状态。
文件/扩展名
选择“文件/扩展名”复选框以在项目中包含图形文件的文件名及其扩展名。默认情况下，此复选框处于清除状态。
完整文件名
选择“完整文件名”复选框以在项目中包含图形文件的完整文件名和位置。默认情况下，此复选框处于清除状态。
大写
仅当选择以下任一复选框时，“大写”复选框才会激活：“文件名”、“文件/扩展名”和“完整文件名”。选择此复选框可将图形的名称和路径更改为大写。默认情况下，“大写”复选框处于清除状态。
P
选择 P 复选框以在图形中包含项目值（%P）。默认情况下，此复选框处于清除状态。
I
选择 I 复选框以在图形中包含安装值（%I）。默认情况下，此复选框处于清除状态。
L
选择 L 复选框以在图形中包含位置值（%L）。默认情况下，此复选框处于清除状态。
图形（%D 值）
选择“图形（%D 值）”复选框以包含图形设置中的图形编号值。默认情况下，此复选框处于清除状态。
图纸（%S 值）
选择“图纸（%S 值）”复选框以包含图形设置中的图纸编号值。默认情况下，此复选框处于清除状态。
图纸最大值
选择“图纸最大值”复选框时，此复选框旁边的编辑框将激活。在编辑框中输入要更新的图纸数。默认情况下，项目中的图形数将显示在此编辑框中。
重新排序图纸 %S 值
默认情况下，“重新排序图纸 %S 值”复选框处于清除状态。选择此复选框可对项目的图形重新编号。选择此复选框后，“起始”编辑框将激活。在此编辑框中输入图形的起始值。
激活每个图形以进行处理
默认情况下，“激活每个图形以进行处理”复选框处于清除状态。如果选择此复选框，则将处理项目中的所有图形，并且您将能够更新项目中选定图形上的标题栏行。
加宽 > 和加宽 <
选择“加宽 >”和“加宽 <”按钮可分别加宽和压缩“更新标题栏”对话框。
确定 仅当前图形
选择“确定 仅当前图形”按钮以仅更新当前图形标题栏中选定行的信息。
确定 项目范围
“确定 项目范围”按钮用于更新项目中选定图形的信息。
