操作导线间隙

操作导线间隙

在本节中，您将学习操作导线间隙的各种方法。

插入导线间隙

功能区：原理图 > 插入导线/导线编号 > 导线下拉列表 > 间隙

工具栏：ACE:主电气 > 插入导线 > 插入导线间隙

或 ACE:导线 > 插入导线间隙

菜单：导线 > 导线杂项 > 插入导线间隙

命令：AEWIREGAP

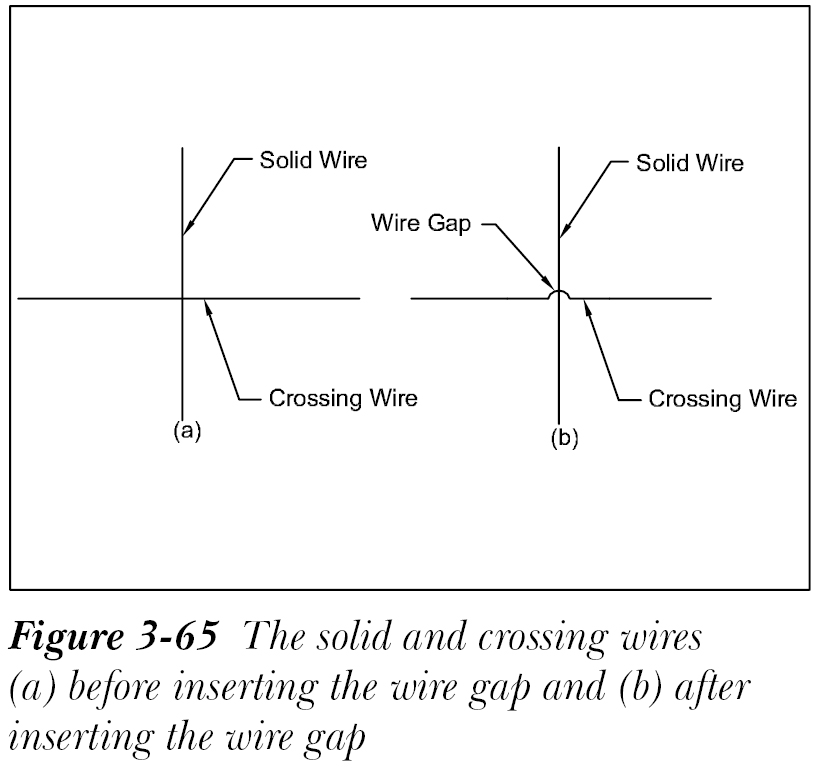

当导线彼此交叉时，导线之间会自动创建一个间隙。该导线间隙可以在“图形特性”对话框的“样式”选项卡的“布线样式”区域中进行设置。有时，您可能需要手动在交叉导线之间插入间隙。要手动插入导线间隙，首先需要在“图形特性”对话框中设置选项。为此，右键单击所选图形；将显示一个快捷菜单。从快捷菜单中选择“特性”>“图形特性”；将显示“图形特性”对话框。接下来，从该对话框中选择“样式”选项卡；将显示该选项卡中的选项。接下来，从“布线样式”区域的“导线交叉”下拉列表中选择“回路”选项，然后从“图形特性”对话框中选择“确定”按钮以退出该对话框。要在导线之间插入间隙，请从“原理图”选项卡的“插入导线/导线编号”面板的“导线”下拉列表中选择“间隙”工具；光标将变为选择框，并提示您选择要保持实线的导线。选择该导线；将提示您选择交叉导线。接下来，选择交叉导线；导线之间将插入一个间隙。按 ESC 键退出命令。图 3-65 显示了在实线与交叉导线之间插入导线间隙之前和之后的导线。

删除导线间隙

功能区：原理图 > 编辑导线/导线编号 >

修改导线间隙下拉列表 > 删除导线间隙

工具栏：ACE:主电气 > 插入导线 > 删除导线间隙

或 ACE:导线 > 删除导线间隙

菜单：导线 > 导线杂项 > 删除导线间隙

命令：AEERASEWIREGAP

“删除导线间隙”工具用于移除现有交叉导线之间的间隙。为此，首先需要在“图形特性”对话框中设置选项。为此，右键单击所选图形；将显示一个快捷菜单。从快捷菜单中选择“特性”>“图形特性”；将显示“图形特性”对话框。在该对话框中选择“样式”选项卡。接下来，从“布线样式”区域的“导线交叉”下拉列表中选择“实线”选项，然后从“图形特性”对话框中选择“确定”按钮以退出该对话框。要桥接导线之间的间隙，请从“原理图”选项卡的“编辑导线/导线编号”面板中选择“删除导线间隙”工具；光标将变为选择框，并提示您选择对象。选择不需要间隙的导线线段并按 ENTER 键；导线线段之间的间隙将被移除。

翻转导线间隙/回路

功能区：原理图 > 编辑导线/导线编号 >

修改导线间隙下拉列表 > 翻转导线间隙

工具栏：ACE:主电气 > 插入导线 > 翻转导线间隙

或 ACE:导线 > 翻转导线间隙

菜单：导线 > 导线杂项 > 翻转导线间隙

命令：AEFLIPWIREGAP

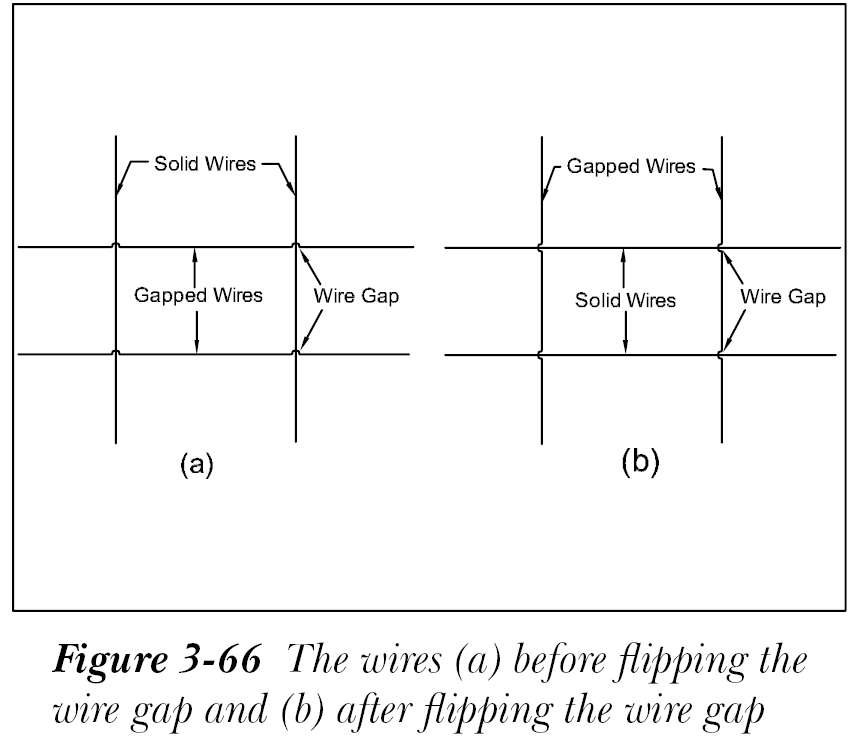

“翻转导线间隙”工具用于互换导线之间的间隙或回路。要互换间隙或回路，请从“原理图”选项卡的“编辑导线/导线编号”面板中选择“翻转导线间隙”工具；光标将变为选择框，并提示您选择间隙或带间隙的导线。选择带间隙的导线；您会注意到导线之间的间隙或回路被互换。这意味着带间隙或带回路的导线将变为实线，而交叉导线将变为带间隙或带回路。此命令将持续执行，直到您按 ENTER 键。图 3-66 显示了翻转导线之间的导线间隙之前和之后的导线。

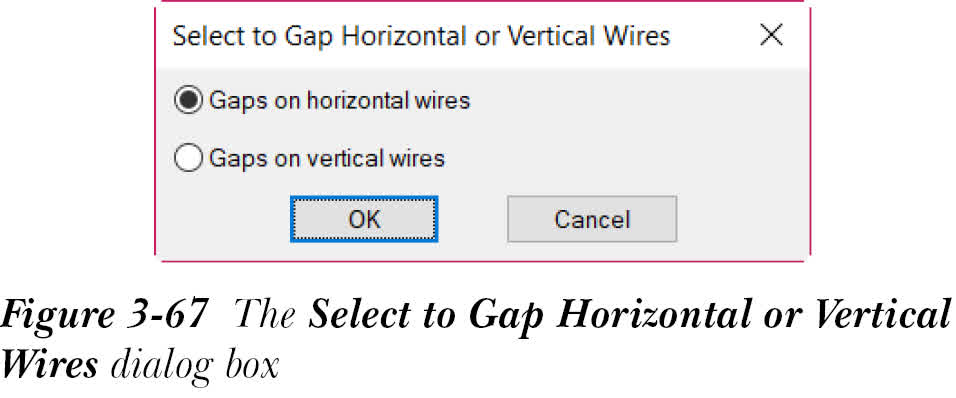

如果在命令提示下输入 W，将提示您选择导线。您可以使用交叉窗口选择多条导线，然后按 ENTER 键。执行此操作后，将显示“选择水平或垂直导线的间隙”对话框，如图 3-67 所示。接下来将讨论该对话框中的选项。

“水平导线上的间隙”单选按钮默认处于选中状态，用于翻转水平导线上的间隙或回路。从“选择水平或垂直导线的间隙”对话框中选择“确定”按钮；间隙或回路将被翻转到水平导线上。选择“垂直导线上的间隙”单选按钮以翻转垂直导线上的间隙或回路，然后选择“确定”按钮；间隙或回路将在垂直导线上翻转。
