教程 1

教程 1

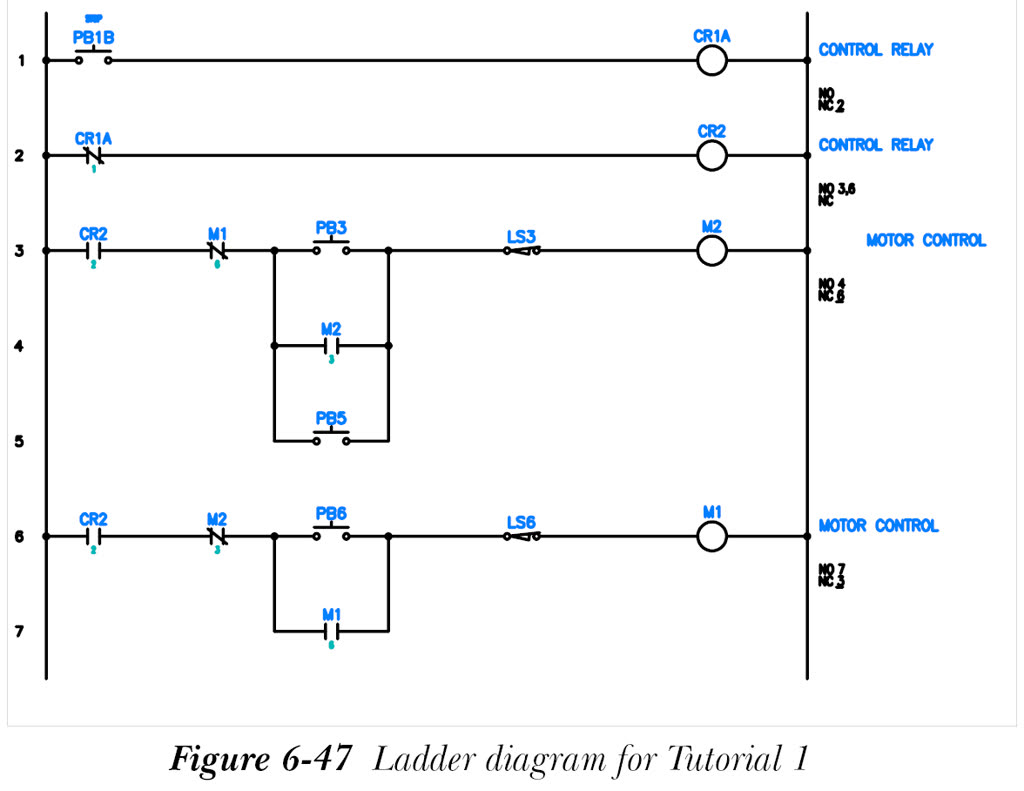

在本教程中，您将向图形中插入梯形图及其元件。接下来，您将使用“复制元件”、“挪移”、“移动元件”和“删除元件”工具来复制、挪移、移动和删除已插入的元件，请参见图 6-47。此外，您还将隐藏元件的属性。（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 创建新图形。

b. 在图形中插入梯形图。

c. 插入元件并添加描述。

d. 复制元件。

e. 隐藏属性。

f. 删除元件。

g. 移动元件。

h. 添加导线。

i. 挪移元件。

j. 修剪导线。

k. 对齐元件。

l. 保存图形文件。

创建新图形

1. 激活 CADCIM 项目（如果尚未激活）。
2. 从“项目管理器”中选择“新建图形”按钮；“创建新图形”对话框将显示。在“图形文件”区域的“名称”编辑框中输入 C06_tut01。选择模板为 ACAD_ELECTRICAL.dwt，并在“描述 1”编辑框中输入 Schematic Components。
3. 选择“确定”按钮；C06_tut01.dwg 图形将在 CADCIM 项目中创建，并显示在 CADCIM 项目图形列表的底部。接下来，将 C06_tut01.dwg 移动到 CADCIM 项目的 TUTORIALS 子文件夹中。

将梯形图插入图形

1. 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；“插入梯形图”对话框将显示。
2. 在“插入梯形图”对话框中设置以下参数：

宽度：8.000 间距：1.000

第 1 参考：1 梯级：7

1 相：选择此单选按钮 是：选择此单选按钮

3. 设置这些参数后，单击“长度”编辑框；梯形图的长度将自动计算并显示在该编辑框中。此外，确保“绘制梯级”区域的“跳过”编辑框中显示 0。

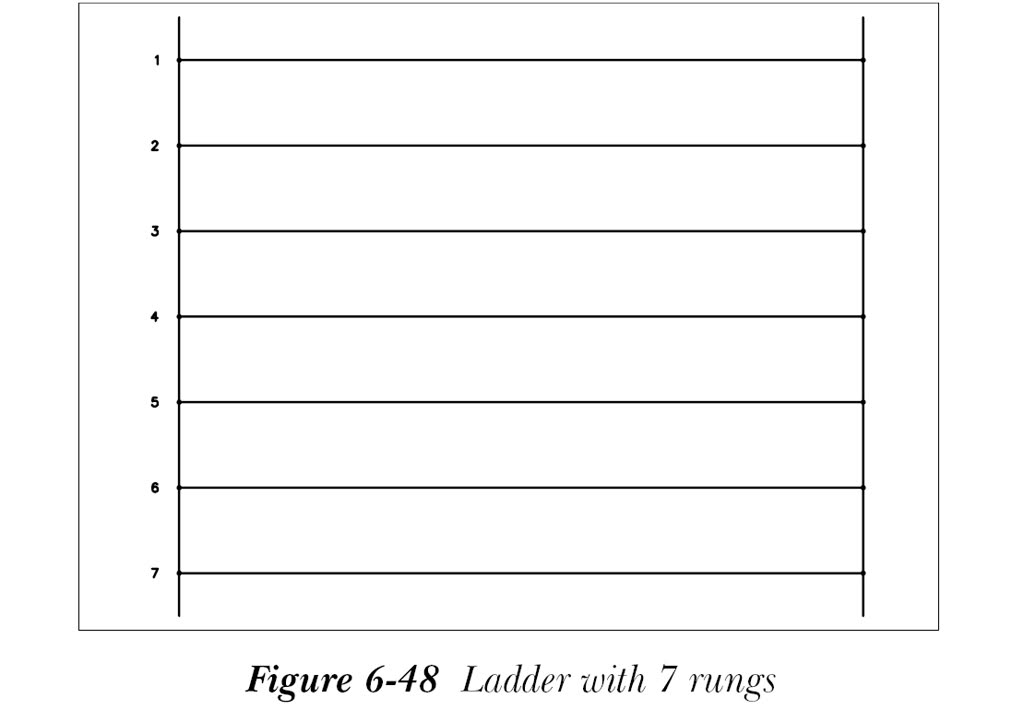

4. 选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下输入 11,18 并按 Enter 键；梯形图将插入到图形中，如图 6-48 所示。接下来，从菜单栏中选择“视图”>“缩放”>“放大”以放大图形。

插入元件并添加描述

1. 从“原理图”>“插入元件”>“图标菜单”下拉列表中选择“图标菜单”工具；“插入元件”对话框将显示。
2. 从“插入元件”对话框的“NFPA: 原理图符号”区域中选择“按钮”图标；“NFPA: 原理图符号”区域将变为“NFPA: 按钮”区域。
3. 从“NFPA: 按钮”区域中选择“按钮常开”图标；光标连同元件一起显示，系统将提示您指定按钮的插入点。在命令提示下输入 11.5,18 并按 Enter 键；按钮将放置在梯级 1 上，“插入/编辑元件”对话框将显示。默认情况下，“元件标记”区域的编辑框中显示 PB1B。
4. 在“描述”区域的“第 1 行”编辑框中输入 STOP。接下来，从“插入/编辑元件”对话框中选择“确定”按钮；PB1B 元件将插入到图形中。
5. 重复步骤 1。选择“插入元件”对话框的“NFPA: 原理图符号”区域中显示的“继电器/触点”图标；“NFPA: 继电器和触点”区域将显示。
6. 在“插入元件”对话框的“NFPA: 继电器和触点”区域中选择“继电器线圈”图标；系统将提示您指定插入点。在命令提示下输入 13,18 并按 Enter 键；“插入/编辑元件”对话框将显示。默认情况下，“元件标记”区域的编辑框中显示 CR1A。
7. 在“描述”区域的“第 1 行”编辑框中输入 CONTROL RELAY。接下来，从“插入/编辑元件”对话框中选择“确定”按钮；元件 CR1A 将添加到梯形图的梯级 1 中。
8. 重复步骤 1。选择“插入元件”对话框中显示的“继电器/触点”图标；“NFPA: 继电器和触点”区域将显示。
9. 在“插入元件”对话框的“NFPA: 继电器和触点”区域中选择“继电器线圈”图标；系统将提示您指定插入点。在命令提示下输入 13.5,17 并按 Enter 键。默认情况下，“插入/编辑元件”对话框的“元件标记”区域的编辑框中显示 CR2。
10. 在“描述”区域的“第 1 行”编辑框中输入 CONTROL RELAY。接下来，从“插入/编辑元件”对话框中选择“确定”按钮；元件 CR2 将添加到梯形图的梯级 2 中。
11. 重复步骤 1。选择“继电器/触点”图标，然后在“插入元件”对话框的“NFPA: 继电器和触点”区域中选择“继电器常闭触点”；系统将提示您指定插入点。在命令提示下输入 11.5,17 并按 Enter 键；“插入/编辑子元件”对话框将显示。
12. 从“插入/编辑子元件”对话框的“元件标记”区域中选择“图形”按钮；“FAMILY = “CR” 的活动图形列表”对话框将显示。从该对话框中选择 CR1A 并选择“确定”按钮；信息将显示在“插入/编辑子元件”对话框中。

默认情况下，“描述”区域的“第 1 行”编辑框中显示 CONTROL RELAY。

13. 在“描述”区域的“第 2 行”编辑框中输入 NORMALLY CLOSED。接下来，在“插入/编辑子元件”对话框中选择“确定”按钮；元件 CR1A 将添加到梯形图梯级 2 中。
14. 重复步骤 1。选择“继电器/触点”图标，然后在“NFPA: 继电器和触点”区域中选择“继电器常开触点”；系统将提示您指定插入点。在命令提示下输入 11.5,16 并按 Enter 键；“插入/编辑子元件”对话框将显示。
15. 从“插入/编辑子元件”对话框的“元件标记”区域中选择“图形”按钮；“FAMILY = “CR” 的活动图形列表”对话框将显示。从该对话框中选择 CR2 并选择“确定”按钮；信息将显示在“插入/编辑子元件”对话框中。
16. 在“插入/编辑子元件”对话框的“描述”区域的“第 2 行”编辑框中输入 NORMALLY OPEN，然后从该对话框中选择“确定”按钮；CR2 控制继电器将插入到图形中的梯级 3 中。
17. 重复步骤 1。从“插入元件”对话框的“NFPA: 原理图符号”区域中选择“电机控制”图标。接下来，从“NFPA: 电机控制”区域中选择“电机启动器线圈”；系统将提示您指定元件的插入点。
18. 在命令提示下输入 17.5,16 并按 Enter 键；“插入/编辑元件”对话框将显示。在“元件标记”区域的编辑框中输入 M2。此外，在“插入/编辑元件”对话框的“描述”区域的“第 1 行”编辑框中输入其描述为 MOTOR CONTROL。从该对话框中选择“确定”按钮；电机启动器线圈将插入到梯形图的梯级 3 中。

注意

您可能需要使用“移动/显示属性”工具移动已插入元件的属性。

接下来，您需要在梯级 4 中插入第 2 个 + 启动器常开触点。

19. 从“插入元件”对话框中选择“电机控制”图标，然后从“NFPA: 电机控制”区域中选择“第 2 个 + 启动器常开触点”；系统将提示您指定插入点。
20. 在命令提示下输入 11.5,15 并按 Enter 键；“插入/编辑子元件”对话框将显示。从“插入/编辑子元件”对话框的“元件标记”区域中选择“图形”按钮；“FAMILY = “M” 的活动图形列表”对话框将显示。从该对话框中选择 M2 并选择“确定”按钮；信息将显示在“插入/编辑子元件”对话框中。
21. 在“插入/编辑子元件”对话框的“描述”区域的“第 2 行”编辑框中输入 NORMALLY OPEN，然后从该对话框中选择“确定”按钮；M2 启动器触点将插入到图形中的梯级 4 中。
22. 重复步骤 1。从“插入元件”对话框的“NFPA: 原理图符号”区域中选择“电机控制”图标。接下来，从“NFPA: 电机控制”区域中选择“电机启动器线圈”；系统将提示您指定元件的插入点。
23. 在命令提示下输入 18,13。在“元件标记”区域的编辑框中输入 M1。此外，在“插入/编辑元件”对话框的“描述”区域的“第 1 行”编辑框中输入其描述为 MOTOR CONTROL。从“插入/编辑元件”对话框中选择“确定”按钮；电机启动器线圈（M1）将插入到梯形图的梯级 6 中。
24. 再次重复步骤 1。选择“电机控制”图标，然后在“插入元件”对话框的“NFPA: 电机控制”区域中选择“第 2 个 + 启动器常闭触点”；系统将提示您指定元件的插入点。
25. 在命令提示下输入 12.8,16 并按 Enter 键；“插入/编辑子元件”对话框将显示。从“插入/编辑子元件”对话框的“元件标记”区域中选择“图形”按钮；“FAMILY = “M” 的活动图形列表”对话框将显示。从该对话框中选择 M1 并选择“确定”按钮；信息将显示在“插入/编辑子元件”对话框中。
26. 在“插入/编辑子元件”对话框的“描述”区域的“第 2 行”编辑框中输入 NORMALLY CLOSED，然后从该对话框中选择“确定”按钮；电机启动器触点（M1）将插入到图形中的梯级 3 中。

接下来，您需要在梯级 3 中插入限位开关常闭触点。

27. 从“插入元件”对话框中选择“限位开关”图标；“NFPA: 限位开关”区域将显示。从该区域中选择“限位开关，常闭”；系统将提示您指定插入点。
28. 在命令提示下输入 16,16 并按 Enter 键；“插入/编辑元件”对话框将显示。默认情况下，“插入/编辑元件”对话框的“元件标记”编辑框中显示 LS3。此外，在“插入/编辑元件”对话框的“描述”区域的“第 1 行”和“第 2 行”编辑框中分别输入 LIMIT SWITCH 和 NORMALLY CLOSED。选择“确定”按钮；LS3 将插入到梯级 3 中。

同样，您需要在梯级 1 中插入限位开关常开触点。

29. 从“插入元件”对话框的“NFPA: 限位开关”图标中选择“限位开关，常开”；系统将提示您指定插入点。

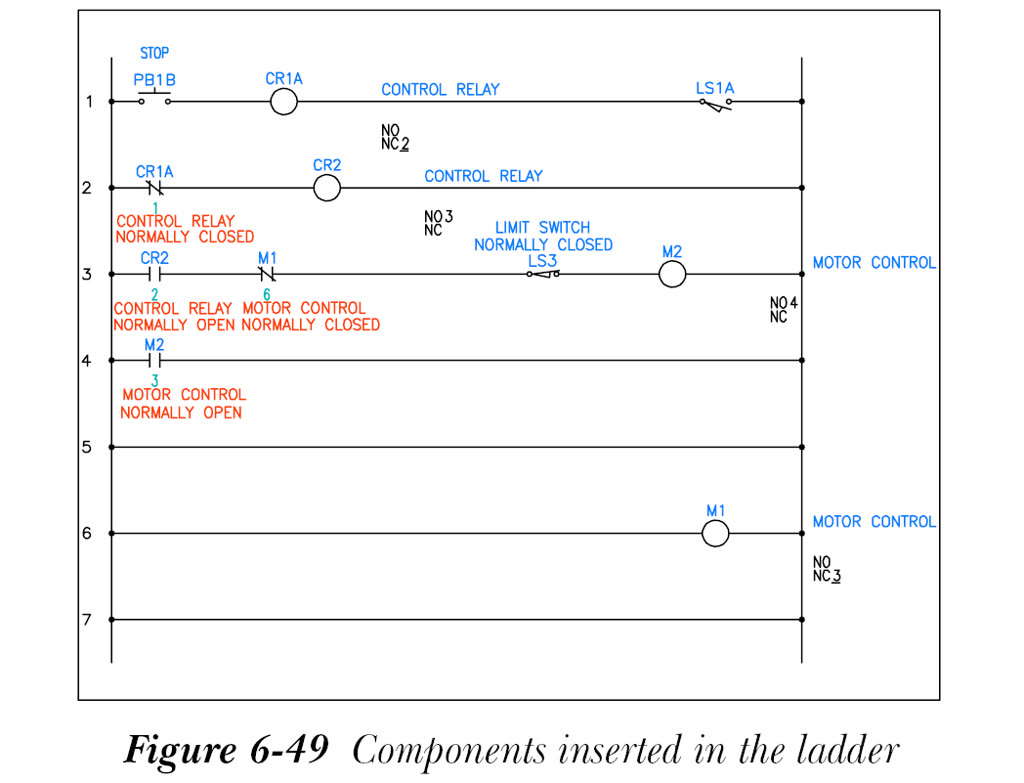

30. 在命令提示下输入 18,18 并按 Enter 键；“插入/编辑元件”对话框将显示。默认情况下，该对话框的“元件标记”区域的编辑框中显示 LS1A。接下来，选择“确定”按钮；LS1A 将插入到图形的梯级 1 中。图 6-49 显示了插入了元件的梯形图。

31. 从“原理图”>“编辑元件”>“修改属性”下拉列表中选择“移动/显示属性”工具；系统将提示您选择对象。选择电机启动器线圈的 Motor Control 属性并按 Enter 键；系统将提示您指定基点。在属性的左角指定基点并移动属性，请参见图 6-49。

复制元件

1. 从“原理图”选项卡的“编辑元件”面板中选择“复制元件”工具；系统将提示您选择要复制的元件。
2. 选择放置在梯级 1 上的 PB1B（按钮）；系统将提示您指定复制元件的插入点。在命令提示下输入 14,16 并按 Enter 键；“插入/编辑元件”对话框将显示。
3. 默认情况下，“元件标记”区域的编辑框中显示 PB3。在“插入/编辑元件”对话框的“描述”区域的“第 1 行”编辑框中输入 DOWN。接下来，在该对话框中选择“确定”按钮；元件 PB3 将插入到梯级 3 中。
4. 同样，右键单击放置在梯级 3 上的 CR2，然后从显示的标记菜单中选择“复制元件”选项；系统将提示您指定插入点。在命令提示下输入 12,13 并按 Enter 键；“插入/编辑子元件”对话框将显示。
5. 从“插入/编辑子元件”对话框的“元件标记”区域中选择“图形”按钮；“FAMILY = “CR” 的活动图形列表”对话框将显示。从该对话框中选择 CR2（第三个条目）并选择“确定”按钮；信息将显示在“插入/编辑子元件”对话框中。

默认情况下，“描述”区域的“第 1 行”编辑框中显示 CONTROL RELAY，“描述”区域的“第 2 行”编辑框中显示 NORMALLY OPEN。

6. 在“插入/编辑子元件”对话框中选择“确定”按钮；元件 CR2 将插入到图形的梯级 6 中。
7. 右键单击您放置在梯级 1 上的 PB1B，然后从显示的标记菜单中选择“复制元件”选项；系统将提示您指定插入点。在命令提示下输入 13,14 并按 Enter 键；“插入/编辑元件”对话框将显示。
8. 从“插入/编辑元件”对话框的“描述”区域的“第 1 行”中删除描述。此外，如果“元件标记”区域的编辑框中未显示 PB5，则输入 PB5。接下来，在该对话框中选择“确定”按钮；PB5 将插入到梯级 5 上。右键单击 PB1B，然后从显示的标记菜单中选择“复制元件”选项；系统将提示您指定插入点。
9. 在命令提示下输入 14,13 并按 Enter 键；“插入/编辑元件”对话框将显示。在该对话框中，“元件标记”区域的编辑框中默认显示 PB6。从“描述”区域的“第 1 行”编辑框中删除描述，然后选择“确定”按钮；PB6 将插入到梯形图的梯级 6 中。
10. 右键单击梯级 4 上的电机控制 M2，然后从显示的标记菜单中选择“复制元件”选项；系统将提示您指定插入点。在命令提示下输入 12,12 并按 Enter 键；“插入/编辑子元件”对话框将显示。
11. 从“插入/编辑子元件”对话框的“元件标记”区域中选择“图形”按钮；“FAMILY = “M” 的活动图形列表”对话框将显示。从该对话框中选择 M1（第一个条目）并选择“确定”按钮；信息将显示在“插入/编辑子元件”对话框中。
12. 在“插入/编辑子元件”对话框的“描述”区域的“第 2 行”编辑框中输入 NORMALLY OPEN，然后从该对话框中选择“确定”按钮；电机启动器触点（M1）将插入到图形中的梯级 7 中。
13. 同样，从梯级 3 中选择 M1 并将其复制到梯级 6 的 15,13 处。从“插入/编辑子元件”对话框的“元件标记”区域中选择“图形”按钮；“FAMILY = “M” 的活动图形列表”对话框将显示。从该对话框中选择 M2（第四个条目）并选择“确定”按钮；信息将显示在“插入/编辑子元件”对话框中。
14. 在“插入/编辑子元件”对话框的“描述”区域的“第 2 行”编辑框中输入 NORMALLY CLOSED，然后从该对话框中选择“确定”按钮；M2 启动器触点将插入到图形中的梯级 6 中。

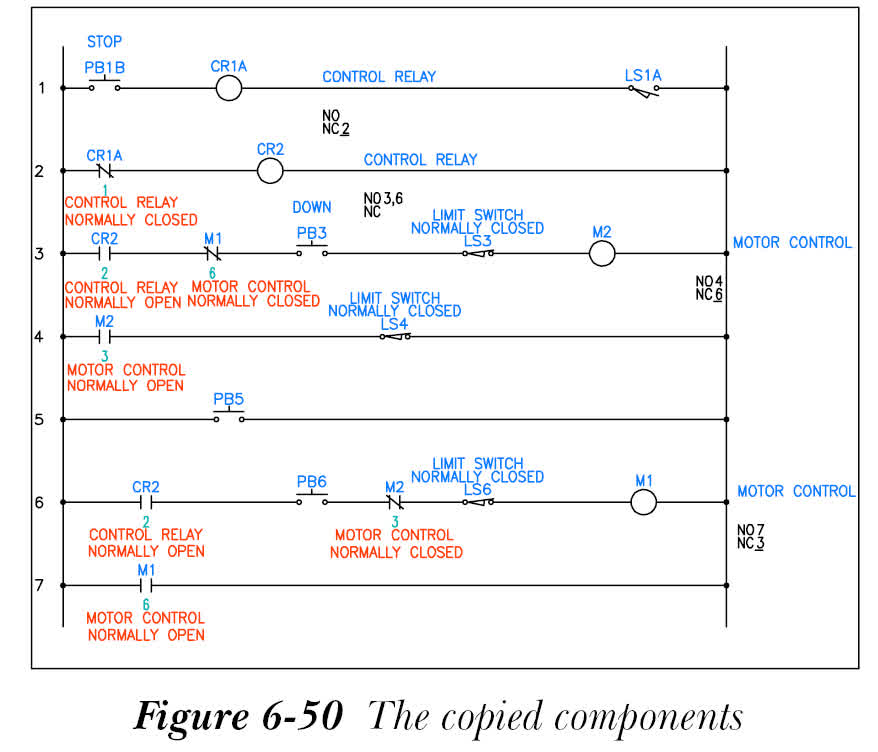

15. 接下来，从第 3 个梯级中选择限位开关 LS3，并将其复制到 15,15 处。再次选择 LS3，并将其复制到 16,13 处。您会注意到限位开关已插入到梯级 4 和梯级 6 中。保持“描述”区域中的值不变。图 6-50 显示了复制的元件。

隐藏属性

1. 从“原理图”>“编辑元件”>“修改属性”下拉列表中选择“隐藏属性（单选）”工具；系统将提示您选择要隐藏的属性。
2. 选择以下元件的 DESC1 和 DESC2 属性：

放置在梯级 2 上的 CR1A，

放置在梯级 3 上的 CR2、M1、PB3 和 LS3，

放置在梯级 4 上的 M2 和 LS4，

放置在梯级 6 上的 CR2、M2 和 LS6，以及

放置在梯级 7 上的 M1。

执行此操作后，元件的描述将被隐藏。

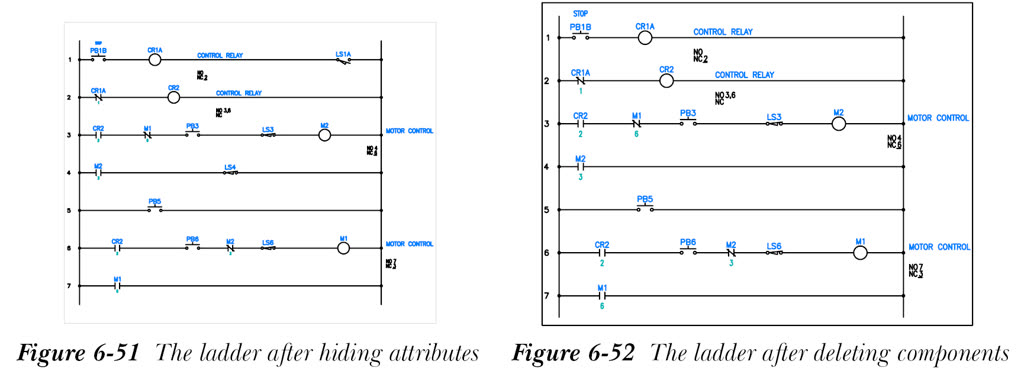

3. 按 Enter 键退出命令。图 6-51 显示了带有隐藏属性的梯形图和元件。

删除元件

1. 从“原理图”选项卡的“编辑元件”面板中选择“删除元件”工具；系统将提示您选择对象。
2. 从梯级 1 中选择 LS1A，从梯级 4 中选择 LS4，然后按 Enter 键；“搜索/冲浪到子元件？”对话框将显示。从该对话框中选择“否”按钮；元件将从图形中删除，如图 6-52 所示。

移动元件

1. 从“原理图”>“编辑元件”>“修改元件”下拉列表中选择“移动元件”工具；系统将提示您选择要移动的元件。
2. 从梯级 6 中选择 M2；系统将提示您指定元件的插入点。

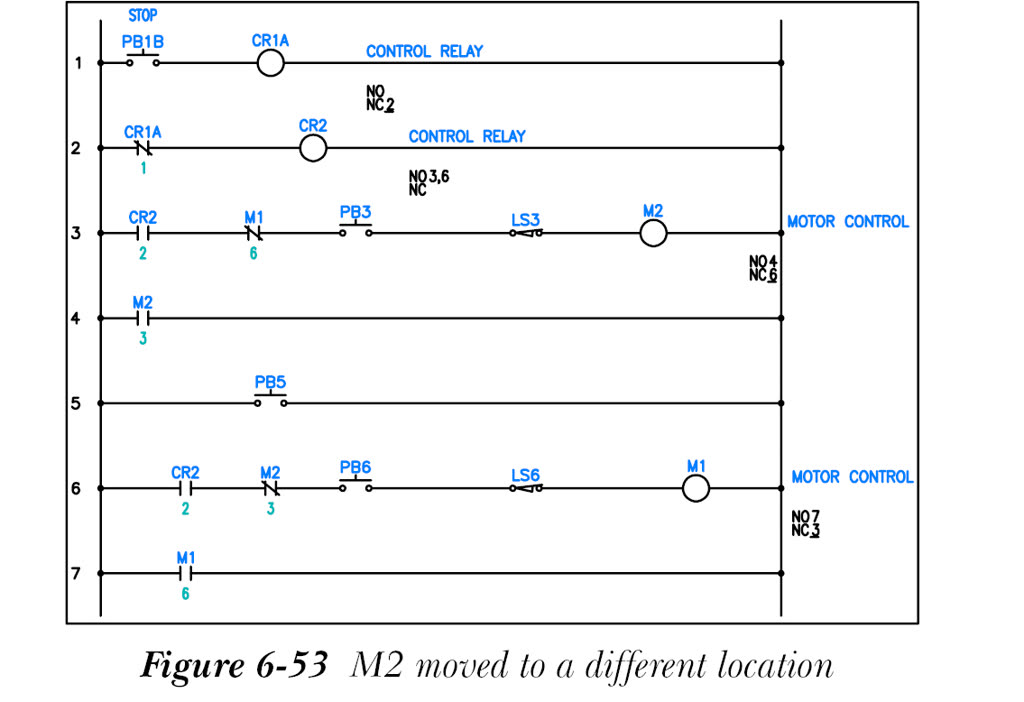

3. 在命令提示下输入 13,13 并按 Enter 键；M2 将移动到梯级 6 中的新位置，如图 6-53 所示。

添加导线

1. 从“原理图”>“插入导线/导线编号”>“导线”下拉列表中选择“导线”工具；系统将在命令提示下提示您指定导线的起点。
2. 在命令提示下输入 13.4,16 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 13.4,15 并按 Enter 键；导线将插入到 PB3 左侧的梯级 3 和 4 之间。
3. 在命令提示下输入 14.6,16 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 14.6,15 并按 Enter 键；导线将插入到 PB3 右侧的梯级 3 和 4 之间。
4. 在命令提示下输入 13.4,15 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 13.4,14 并按 Enter 键；导线将插入到梯级 4 和 5 之间。
5. 在命令提示下输入 14.6,15 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 14.6,14 并按 Enter 键；导线将插入到梯级 4 和 5 之间。
6. 在命令提示下输入 13.4,13 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 13.4,12 并按 Enter 键；导线将插入到 PB6 左侧的梯级 6 和 7 之间。

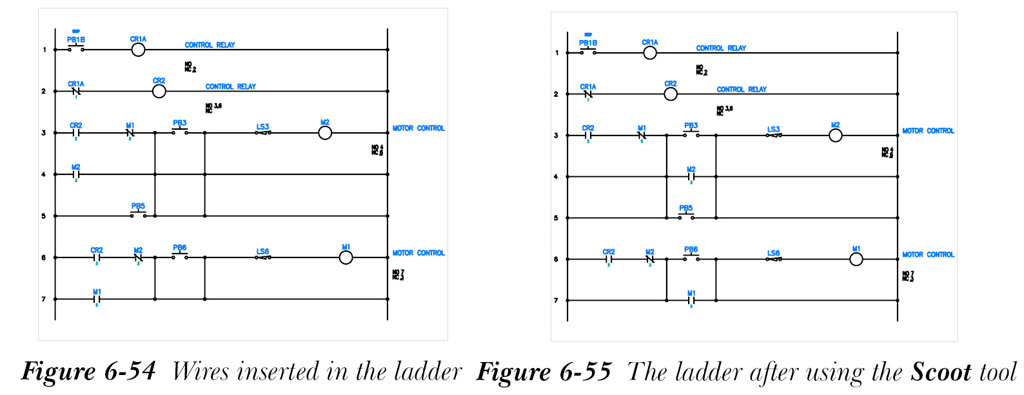

7. 在命令提示下输入 14.6,13 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 14.6,12 并按 Enter 键；导线将插入到 PB6 右侧的梯级 6 和 7 之间。现在，按 Enter 键退出命令。图 6-54 显示了插入到图形中的导线。

挪移元件

1. 从“原理图”>“编辑元件”>“修改元件”下拉列表中选择“挪移”工具；系统将提示您选择元件。
2. 从梯级 4 中选择 M2，在命令提示下输入 14,15，然后按 Enter 键；M2 将移动到新位置。
3. 从梯级 5 中选择 PB5，在命令提示下输入 14,14，然后按 Enter 键；PB5 将移动到新位置。
4. 从梯级 7 中选择 M1，在命令提示下输入 14,12，然后按 Enter 键；M1 将移动到新位置。
5. 按 Enter 键退出命令。图 6-55 显示了使用“挪移”工具后的原理图。

修剪导线

1. 从“原理图”选项卡的“编辑导线/导线编号”面板中选择“修剪导线”工具；系统将提示您选择要修剪的导线。
2. 选择以下要修剪的导线：梯级 4、梯级 5 和梯级 7 的左右部分。接下来，按 Enter 键退出命令。

对齐元件

1. 从“原理图”>“编辑元件”>“修改元件”下拉列表中选择“对齐”工具；系统将提示您选择要水平或垂直对齐的元件。
2. 选择梯级 1 上的 PB1B；一条穿过 PB1 中心的假想线将显示，系统将提示您选择对象。
3. 从梯形图左侧选择放置在梯级 2 上的 CR1A、放置在梯级 3 上的 CR2 和放置在梯级 6 上的 CR2。接下来，按 Enter 键；元件将向左对齐。
4. 重复步骤 1。从梯级 3 中选择 M1；一条穿过 M1 中心的假想线将显示，系统将提示您选择对象。接下来，选择放置在梯级 6 上的 M2 并按 Enter 键；放置在梯级 3 上的 M1 和放置在梯级 6 上的 M2 将对齐。
5. 重复步骤 1，然后选择放置在梯级 6 右侧的 M1。接下来，选择放置在梯级 3 上的 M2、放置在梯级 2 上的 CR2 和放置在梯级 1 上的 CR1A，然后按 Enter 键；所选元件将对齐。

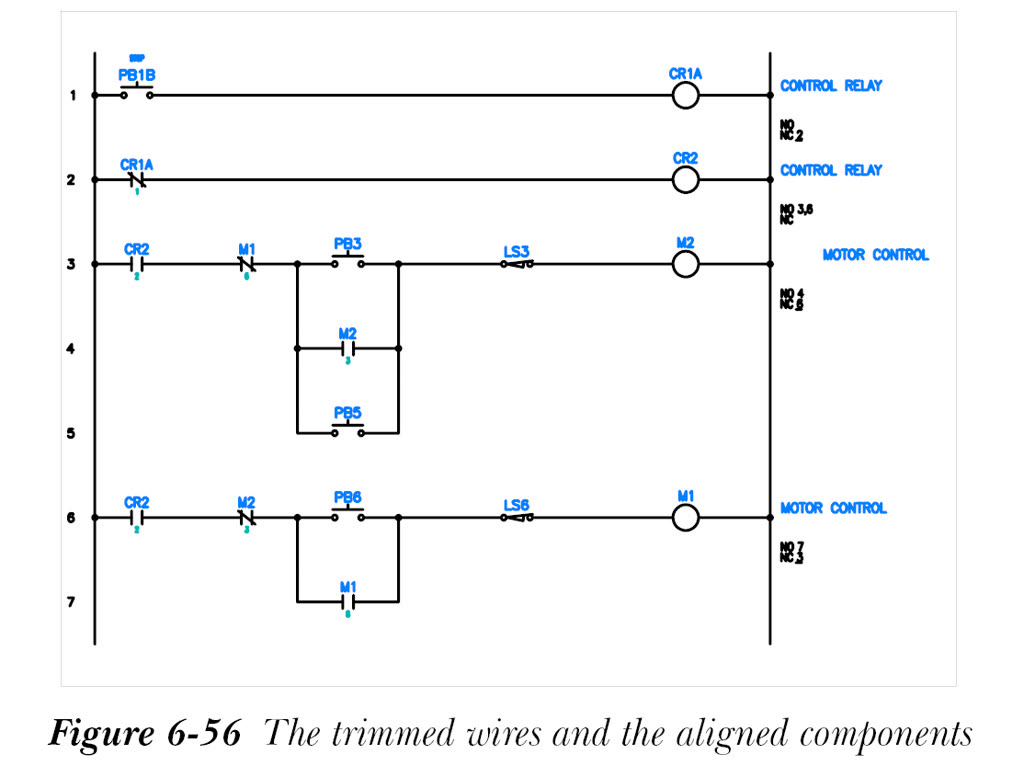

6. 重复步骤 1，然后从梯级 3 中选择 PB3；系统将提示您选择对象。接下来，从图形中选择放置在梯级 4 上的 M2、PB5、PB6 和放置在梯级 7 上的 M1，然后按 Enter 键；所选元件将对齐。图 6-56 显示了对齐后的元件。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存图形文件 C06_tut01.dwg。
