教程 1

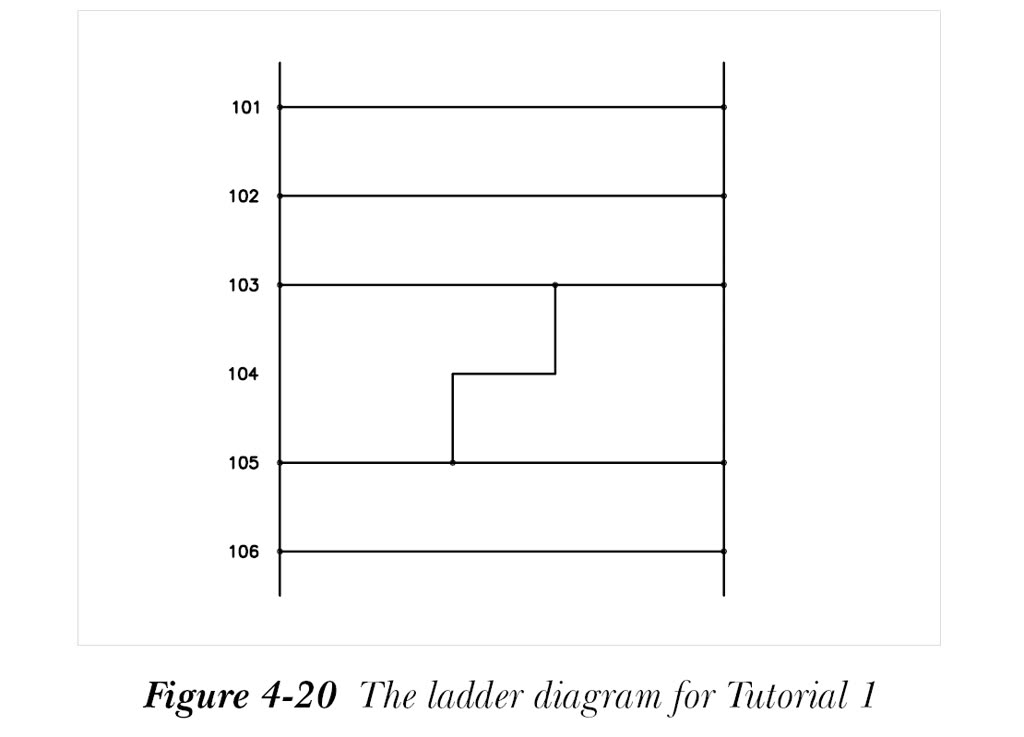

在本教程中，您将把梯形图插入到第 2 章教程 1 中创建的图形中，然后通过修剪梯级来修改它。您还将在梯级之间添加导线，如图 4-20 所示。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 打开、保存图形并将其添加到 CADCIM 项目图形列表。
b. 将梯形图插入图形中。
c. 修剪梯形图梯级。
d. 向梯形图添加导线。
e. 保存图形文件。
打开、保存图形并将其添加到 CADCIM 项目列表
- 打开
C02_tut01.dwg文件，然后将其另存为C04_tut01.dwg。
您也可以从 www.cadcim.com 下载此文件。该文件的路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers
- 右键单击 CADCIM 项目的 TUTORIALS 子文件夹；将显示快捷菜单。接下来，从快捷菜单中选择“添加活动图形”选项；将显示“将项目默认值应用于图形设置”消息框。从此消息框中选择“是”按钮；
C04_tut01.dwg将添加到 CADCIM 项目的 TUTORIALS 子文件夹中图形列表的底部。接下来，从“应用程序菜单”中选择“保存”以保存图形。
将梯形图插入图形中
- 要将梯形图插入图形中，请从“原理图 > 插入导线/导线编号 > 插入梯形图”下拉列表中选择

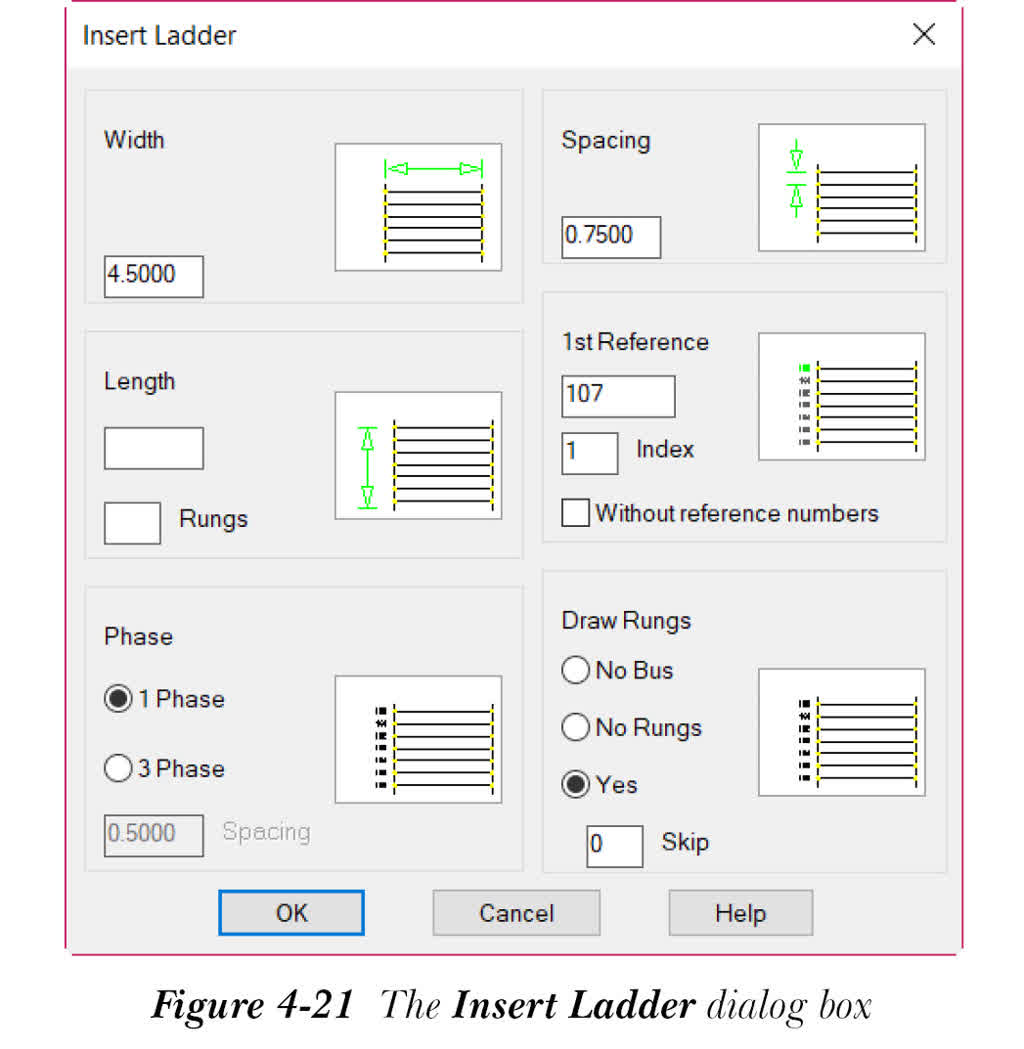

插入梯形图（Insert Ladder）工具；将显示“插入梯形图”对话框，请参见图 4-21。默认情况下，在“相”区域中选中“单相”单选按钮。如果未选中，则选中它。
- 在“宽度”区域的“宽度”编辑框中输入 5.0。
- 在“间距”区域的“间距”编辑框中输入 1.0。
- 在“第 1 个参考”编辑框中输入 101。另外，请确保在“索引”编辑框中输入 1。
请确保“无参考编号”复选框处于清除状态。
- 在“梯级”编辑框中输入 6，然后在“插入梯形图”对话框的“长度”编辑框中单击；梯形图的长度将自动计算，并在“长度”编辑框中显示值 5.5000。默认情况下，在“绘制梯级”区域中选中“是”单选按钮。
- 请确保在“绘制梯级”区域的“跳过”编辑框中输入 0。
-
选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下指定起始位置为 7,14，然后按

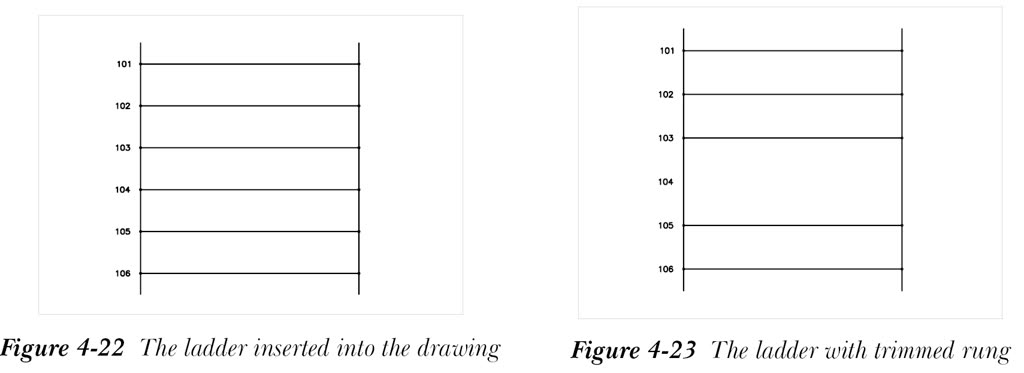

Enter键；梯形图将插入到图形中，如图 4-22 所示。
修剪梯形图梯级
-
从“原理图”选项卡的“编辑导线/导线编号”面板中选择
修剪导线（Trim Wire）工具；将显示选择框，系统将提示您选择要修剪的导线。选择梯级 104；该梯级将从梯形图中修剪掉，如图 4-23 所示。 -
按
Enter键退出命令。
向梯形图添加导线
-
从“原理图”选项卡的“插入导线/导线编号”面板中选择

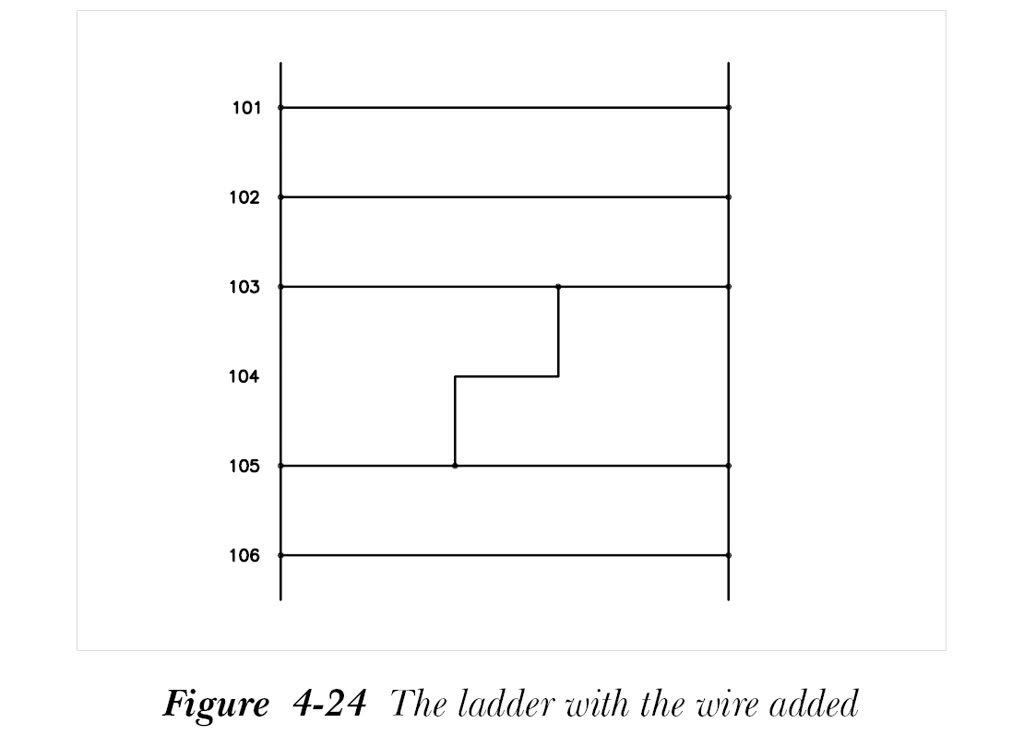

导线（Wire）工具；系统将提示您指定导线的起点。在图 4-24 所示的位置向梯形图添加导线。 -
按
Enter键退出命令。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存
C04_tut01.dwg图形文件。
注意
建议您将后续章节中给出的所有教程保存在 CADCIM 项目的 TUTORIALS 子文件夹中。
