对齐元件

对齐元件

功能区：原理图 > 编辑元件 > 修改元件下拉列表 > 对齐

工具栏：ACE:Main Electrical > 挪移 > 对齐 或 ACE:Scoot > 对齐

菜单：元件 > 对齐

命令：AEALIGN

对齐（Align）工具用于垂直或水平排列元件。为此，请从“原理图”选项卡的“编辑元件”面板中的“修改元件”下拉列表中选择对齐工具；系统将提示您选择要对齐的元件。选择元件；将显示一条穿过元件中心的临时线。此元件被视为参考元件或主元件，您需要将选择的其他元件与其对齐。接下来，选择要与主元件对齐的元件，然后按 ENTER 键；所有选定的元件将与主元件对齐。

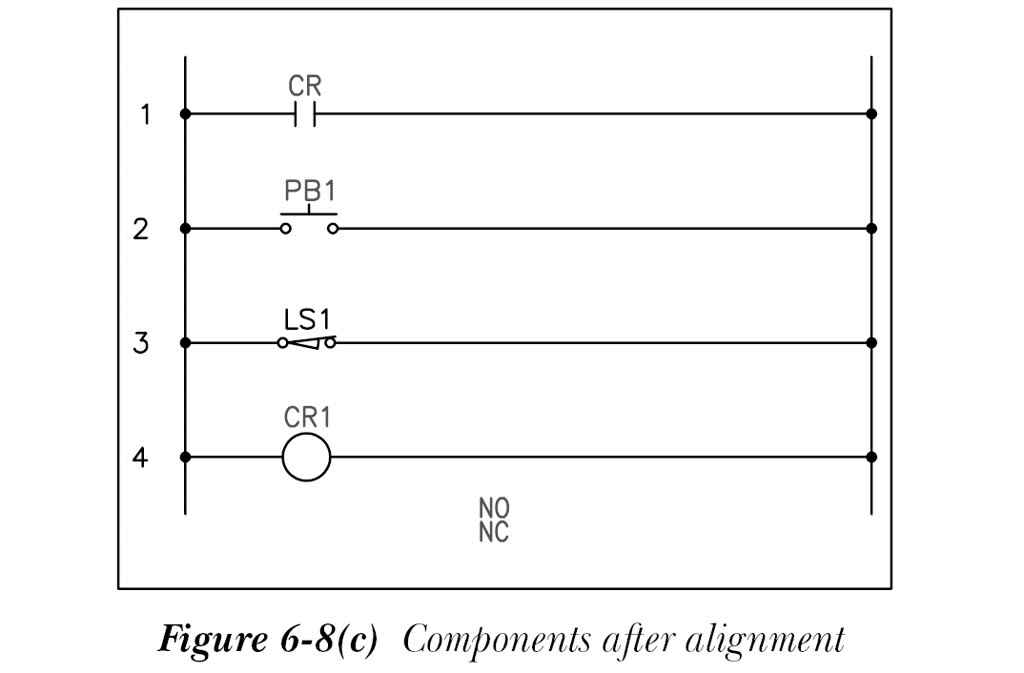

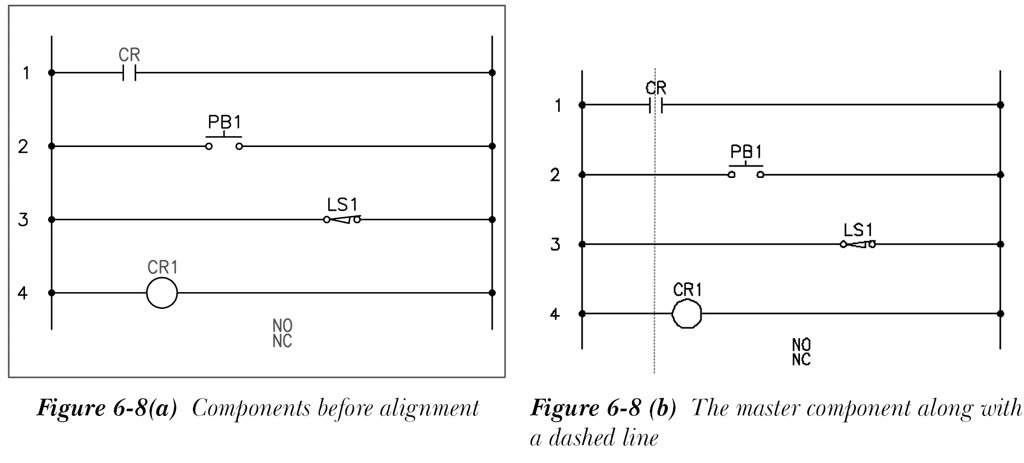

图 6-8 (a) 显示了对齐前的元件，图 6-8 (b) 显示了主元件及其虚线，图 6-8 (c) 显示了对齐后的元件。
