映射电子表格信息

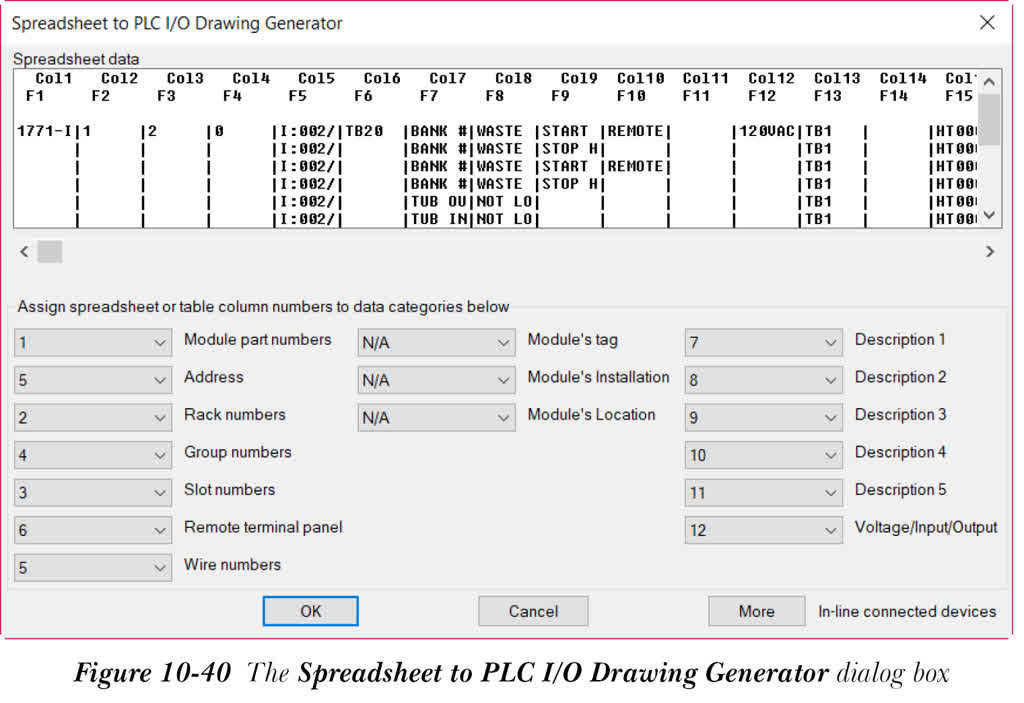

要将电子表格信息映射并查看 PLC 模块的属性，请从“电子表格到 PLC I/O 实用程序设置”对话框中选择“电子表格/表格列”按钮；将显示“电子表格到 PLC I/O 图形生成器”对话框，如图 10-40 所示。接下来将讨论此对话框中的区域和选项。
电子表格数据区域
“电子表格数据”区域显示电子表格的 ASCII 表示。
将电子表格或表格列编号指定给下方数据类别区域
在此区域中，您可以通过从此区域中相应的下拉列表中选择所需的值，将电子表格的列映射到元件属性。对于此区域中列出的每个属性，您需要使用关联的列列表来选择电子表格列。
更多

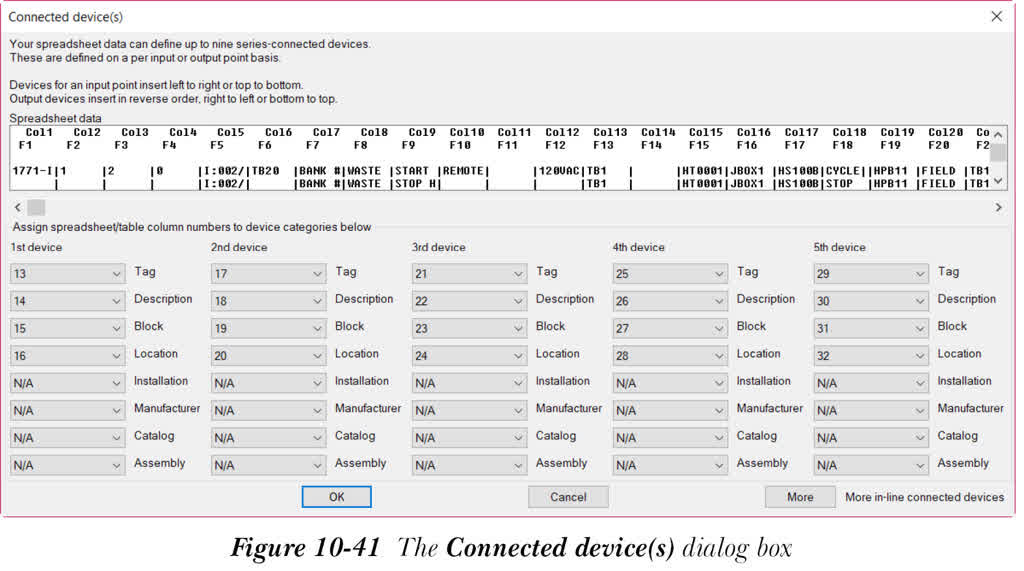

选择“更多”按钮后，将显示“连接的设备”对话框，如图 10-41 所示。
此对话框用于将电子表格数据映射到连接的设备。此外，电子表格数据可以按每个输入或输出点为基础定义最多九个串联设备。如果您从“连接的设备”对话框中选择“更多”按钮，将再次显示“连接的设备”对话框。接下来，将电子表格的列指定给设备，然后选择“确定”以保存所做的更改。
在“电子表格到 PLC I/O 图形生成器”对话框中指定所需选项后，从此对话框中选择“确定”按钮以保存所做的更改并返回到“电子表格到 PLC I/O 实用程序设置”对话框。
