审核图形

审核工具用于检查项目中的错误。这些工具有助于故障排除和提高图形的准确性。有两个审核工具：电气审核和图形审核。接下来将讨论这些工具。

电气审核

功能区：报表 > 原理图 > 电气审核

工具栏：ACE:Main Electrical 2 > 原理图报表 > 电气审核

或 ACE:Schematic Reports > 电气审核

菜单：项目 > 报表 > 电气审核

命令：AEAUDIT

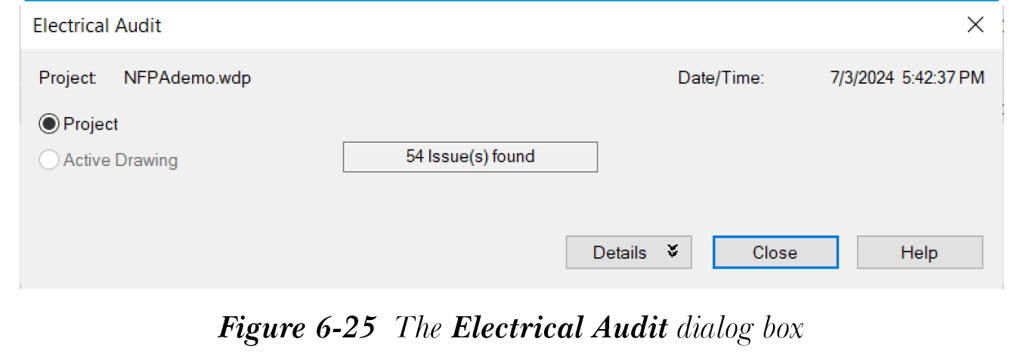

电气审核（Electrical Audit）工具用于找出影响项目图形的问题。此工具可用于更正图形中的某些错误。要查找错误，请从“报表”选项卡的“原理图”面板中选择电气审核工具；“电气审核”对话框将显示，参见图 6-25。电气审核的进度将显示在编辑框中。审核完成后，编辑框将显示活动项目中出现的错误总数。在此对话框中，“项目”单选按钮默认处于选中状态。因此，活动项目中发现的错误总数将显示在“电气审核”对话框的编辑框中。如果您选择“活动图形”单选按钮，则活动图形中发现的错误总数将显示在编辑框中。此对话框还显示电气审核报表的日期和时间。

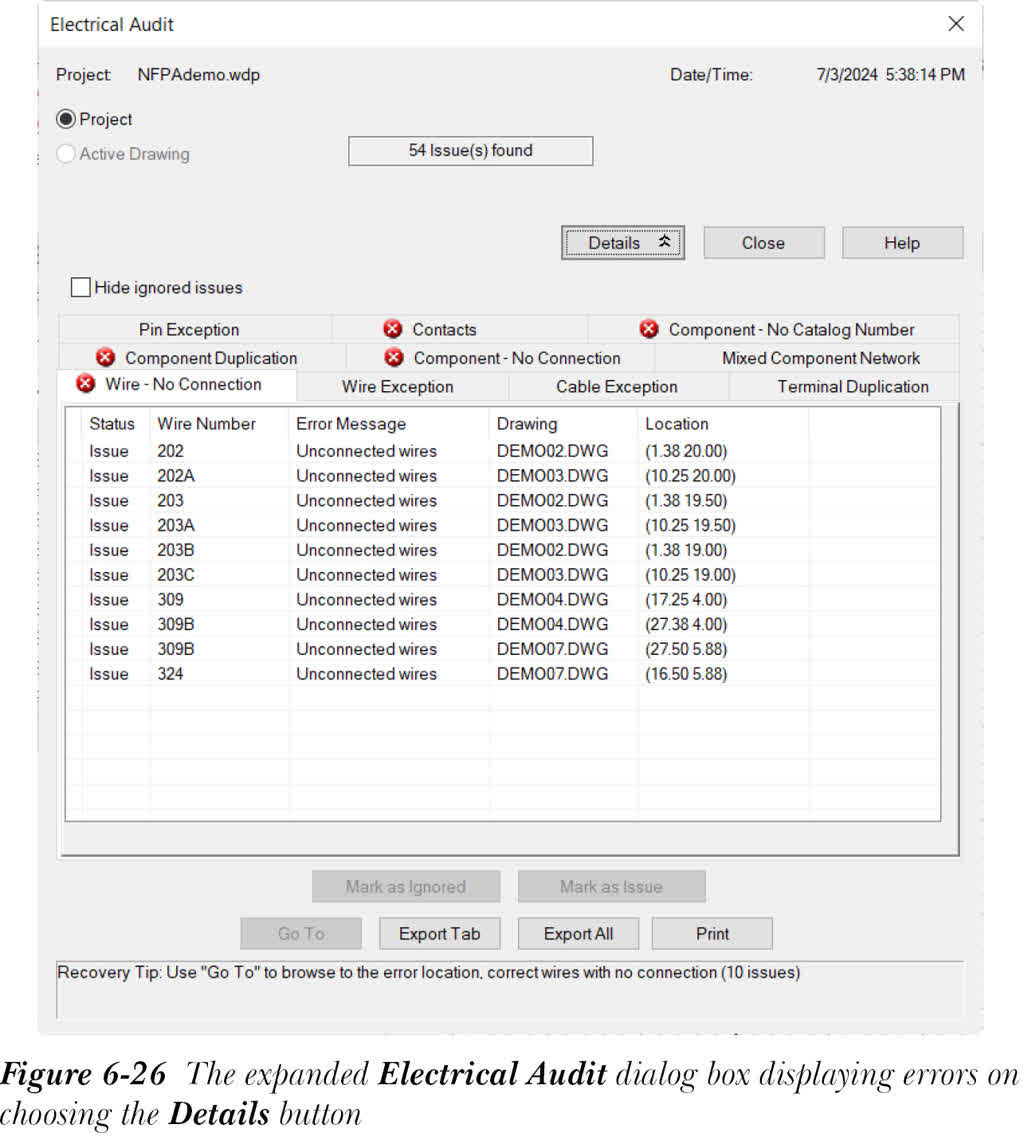

“详细信息”按钮用于查看错误以及展开或折叠“电气审核”对话框。要查看错误，请选择“详细信息”按钮；“电气审核”对话框将展开并显示项目中发现的错误的详细信息，参见图 6-26。如果您再次选择此按钮，“电气审核”对话框将折叠，参见图 6-25。

注意

如果活动图形不是活动项目的一部分，则“电气审核”对话框中的“活动图形”单选按钮将不会激活。

如果在项目或活动图形中未发现错误，则“电气审核”对话框中的“详细信息”按钮将不会激活。

展开的“电气审核”对话框有十个不同的选项卡。如果选项卡有一个红色圆圈和一个白色“x”，则表示该类别中存在错误。要查看选项卡中存在的错误，请选择该选项卡；有关错误的信息将显示在“电气审核”对话框的下部。

接下来将讨论“电气审核”对话框中的不同选项卡和按钮。

导线 - 无连接

默认情况下，“电气审核”对话框中选中“导线 - 无连接”选项卡。此选项卡显示项目中发现的断开的导线。此选项卡下方的报表列表包含断开的导线编号、错误消息、图形以及出现错误的位置点。如果在项目的图形中未找到导线编号记录，“导线编号”列将为空。

导线异常

“导线异常”选项卡显示活动项目中发现的缺失或重复的导线编号。

电缆异常

“电缆异常”选项卡显示活动项目中发现的重复电缆和导线 ID。

元件 - 无目录编号

“元件 - 无目录编号”选项卡显示没有目录数据的元件。

元件重复

“元件重复”选项卡显示重复的原理图/面板元件。

元件 - 无连接

“元件 - 无连接”选项卡显示具有断开导线的元件连接。

注意

对于原理图元件，“类别”列中的相应字段为空。

混合元件网络

“混合元件网络”选项卡显示导线网络中的元件，该网络由不同类型的元件组成，例如单线符号、原理图符号等。要查看导线网络中的混合元件，请选择“混合元件网络”选项卡；将显示报表列表，其中包含元件的标记名称（从/到）、元件类型（从/到）、错误消息以及出现错误的图形名称（从/到）。

端子重复

“端子重复”选项卡显示重复的原理图端子编号。

引脚异常

“引脚异常”选项卡显示已重复的元件的引脚分配。

触点

“触点”选项卡显示没有父级的子元件。

恢复提示

“电气审核”对话框底部的“恢复提示”区域显示用于修复图形中错误的恢复提示。

标记为忽略

当您从列表中选择错误时，“标记为忽略”按钮将激活。要将所选错误标记为“忽略”，请选择该错误，然后选择“标记为忽略”按钮；此错误的状态将在“状态”列中更改为“忽略”。

标记为问题

当您从列表中选择错误时，“标记为问题”按钮将激活。要将错误标记为“问题”，请选择该错误，然后选择“标记为问题”按钮；此错误的状态将在“状态”列中更改为“问题”。

隐藏忽略的问题

“隐藏忽略的问题”复选框用于从列表中移除标记为“忽略”的条目。

转到

“转到”按钮将您带到项目中的错误位置并更正错误。要转到错误位置，请从“电气审核”对话框中显示的报表列表中选择错误，然后选择“转到”按钮。或者，双击“电气审核”对话框中显示的错误；当前图形将被保存。此外，包含所选错误的图形将打开，所选元件将被缩放并高亮显示。当元件高亮显示时，更容易识别有错误的对象。现在，您可以在不关闭“电气审核”对话框的情况下编辑所选元件。为此，请在图形区域中右键单击所选元件；将显示标记菜单。从标记菜单中选择所需的元件编辑选项；相应的编辑对话框将显示。在此对话框中，指定所需的选项，然后选择“确定”按钮退出对话框。一旦您浏览过错误位置，“x”将出现在“电气审核”对话框的最左列中。

导出选项卡

“导出选项卡”按钮用于将审核报表活动选项卡中的错误保存到文本文件。

全部导出

“全部导出”按钮用于将审核报表所有选项卡中的错误保存到文本文件。

打印

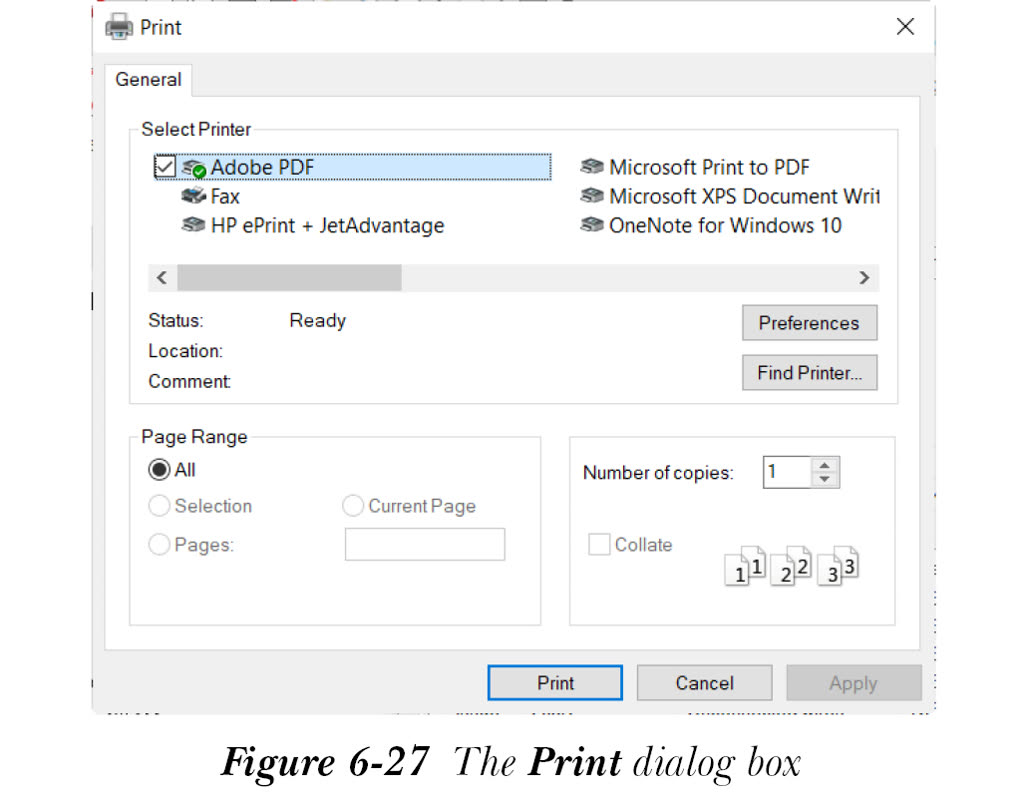

“打印”按钮用于打印审核报表。选择此按钮后，“打印”对话框将显示，如图 6-27 所示。从“名称”下拉列表中选择打印机的名称，然后选择“确定”按钮；审核报表将被打印。

审核图形

功能区：报表 > 原理图 > 图形审核

工具栏：ACE:Main Electrical 2 > 原理图报表 > 图形审核

或 ACE:Schematic Reports > 图形审核

菜单：项目 > 报表 > 图形审核

命令：AEAUDITDWG

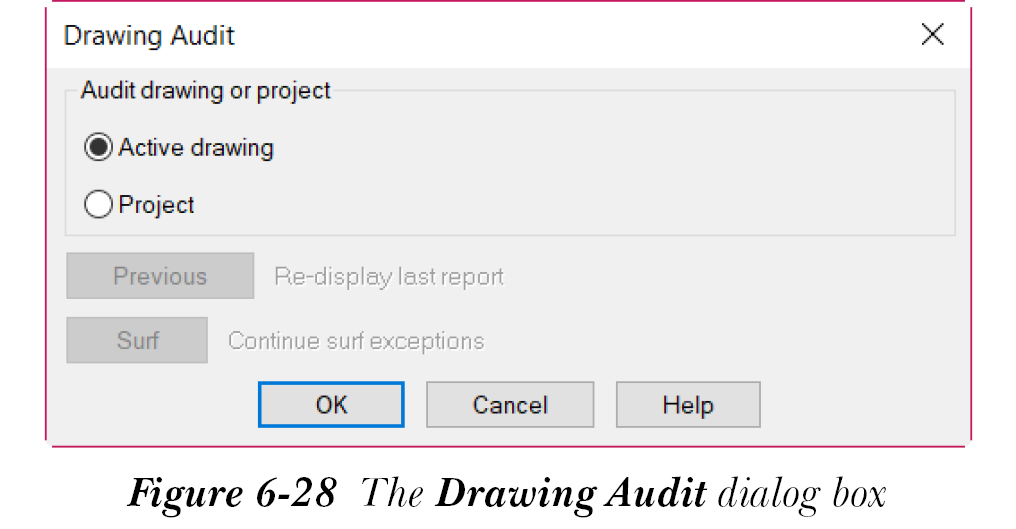

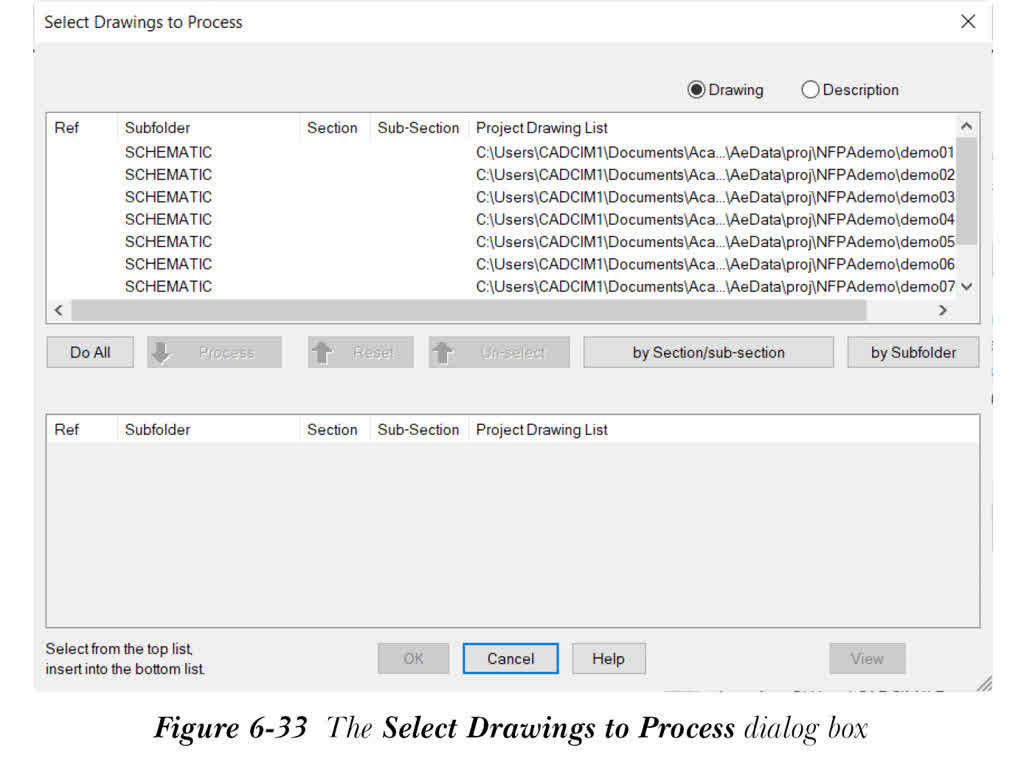

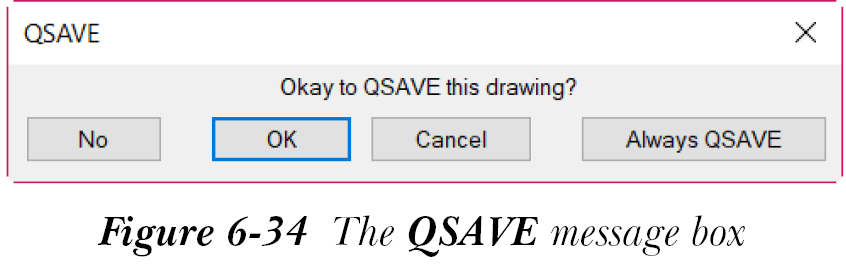

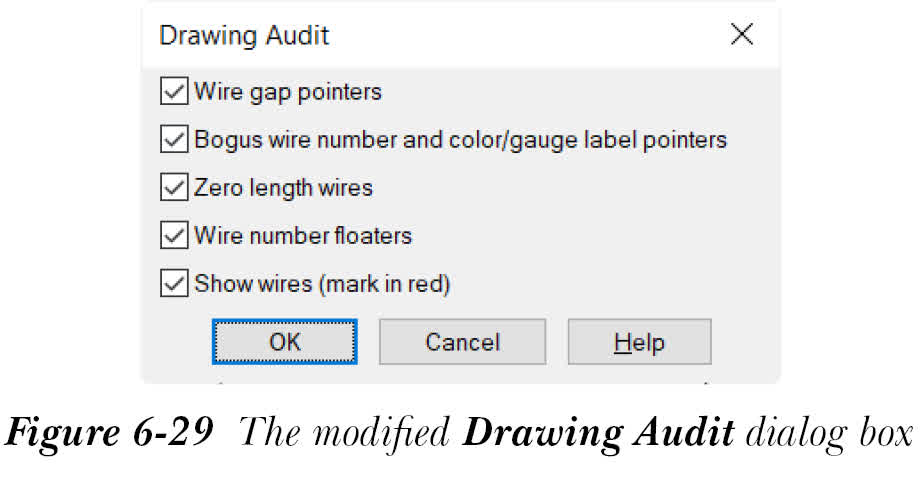

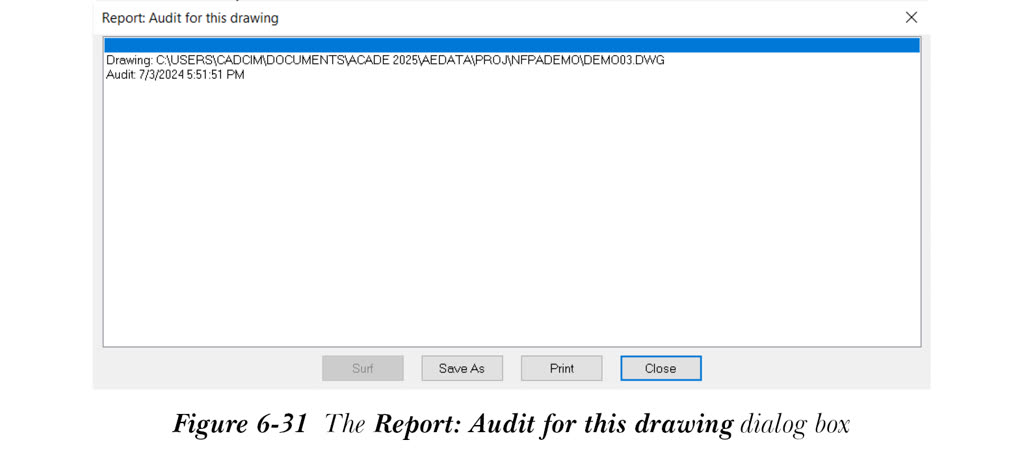

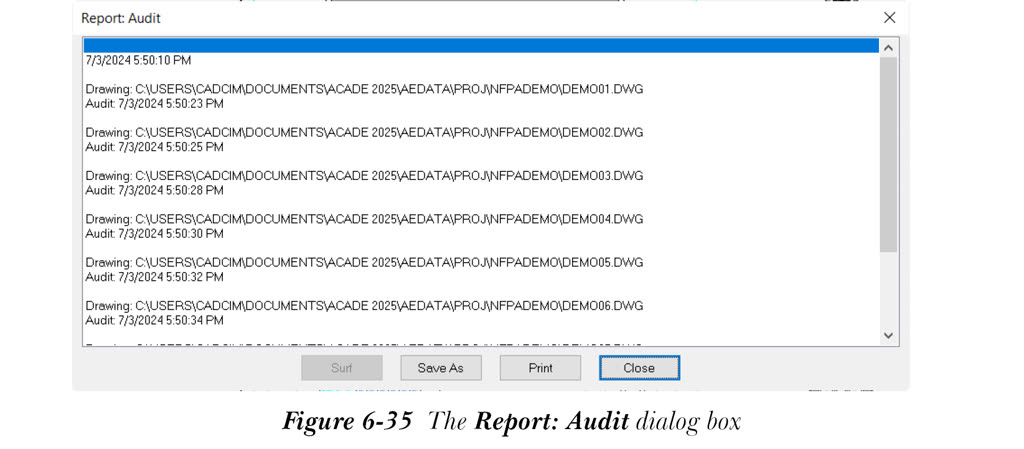

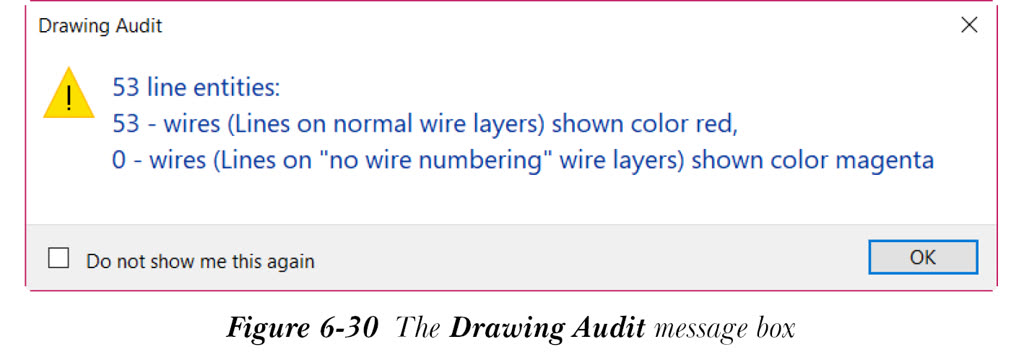

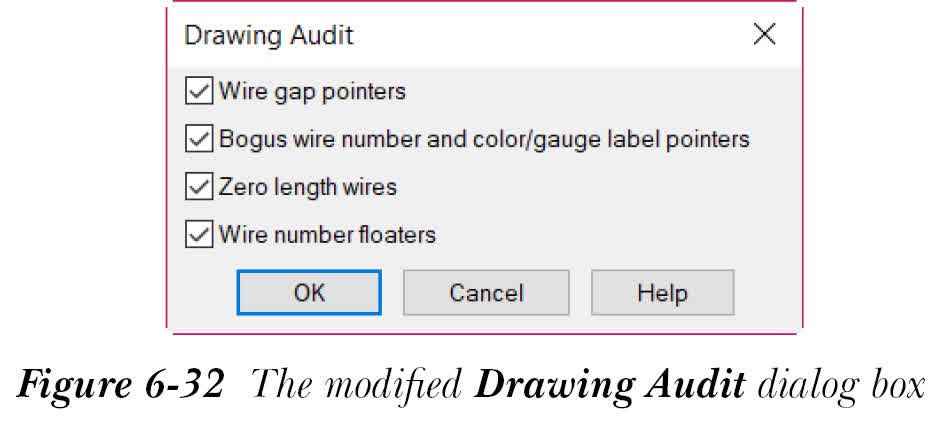

图形审核（DWG Audit）工具用于找出影响设计导线连接性的布线问题。使用此工具，您可以审核项目中的单个图形或多个图形。执行图形审核以检查导线间隙、导线编号、颜色、零长度导线、线号标签和导线编号浮动器等是否存在错误，等等。要查找导线中的错误并进行修正，请从“报表”选项卡的“原理图”面板中选择图形审核工具；“图形审核”对话框将显示，如图 6-28 所示。接下来将讨论“图形审核”对话框中的不同选项。
