教程 4

教程 4

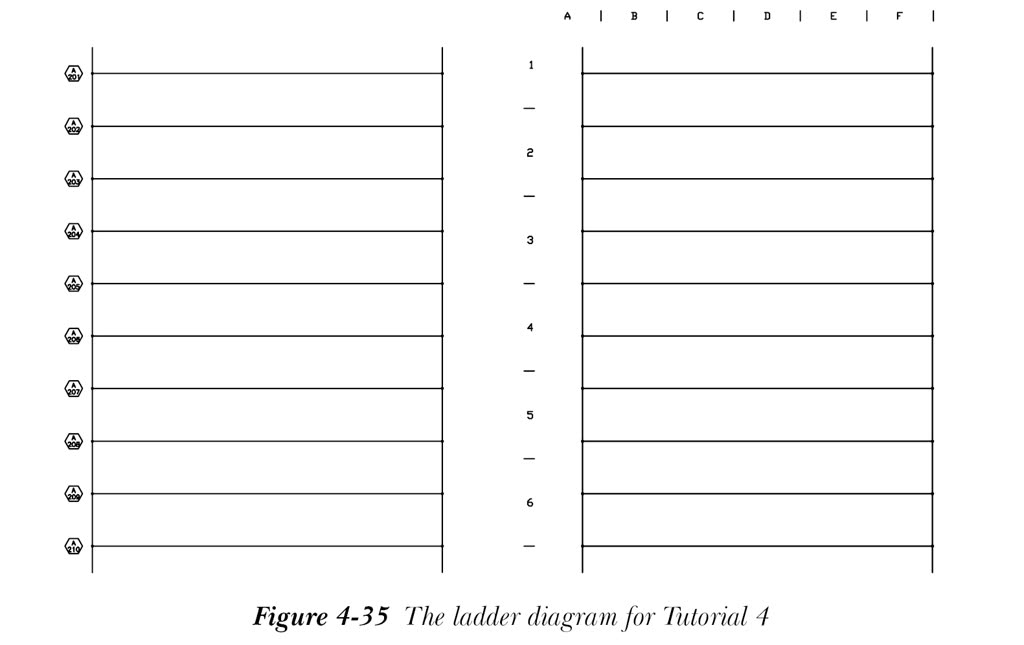

在本教程中，您将设置梯形图参考编号的格式，然后将梯形图插入图形中。接下来，您将插入另一个梯形图，并将 X-Y 网格标签插入图形中，请参见图 4-35。（预计时间：15 分钟）

完成本教程需要以下步骤：

a. 创建新图形。

b. 设置参考编号的格式。

c. 将梯形图插入图形中。

d. 将 X-Y 网格标签插入图形中。

e. 重新编号梯形图行参考编号。

f. 保存图形文件。

创建新图形

1. 在 CADCIM 项目的 TUTORIALS 子文件夹中创建名为 C04_tut04.dwg 的新图形。有关创建图形的方法，请参见第 2 章教程 1。

设置参考编号的格式

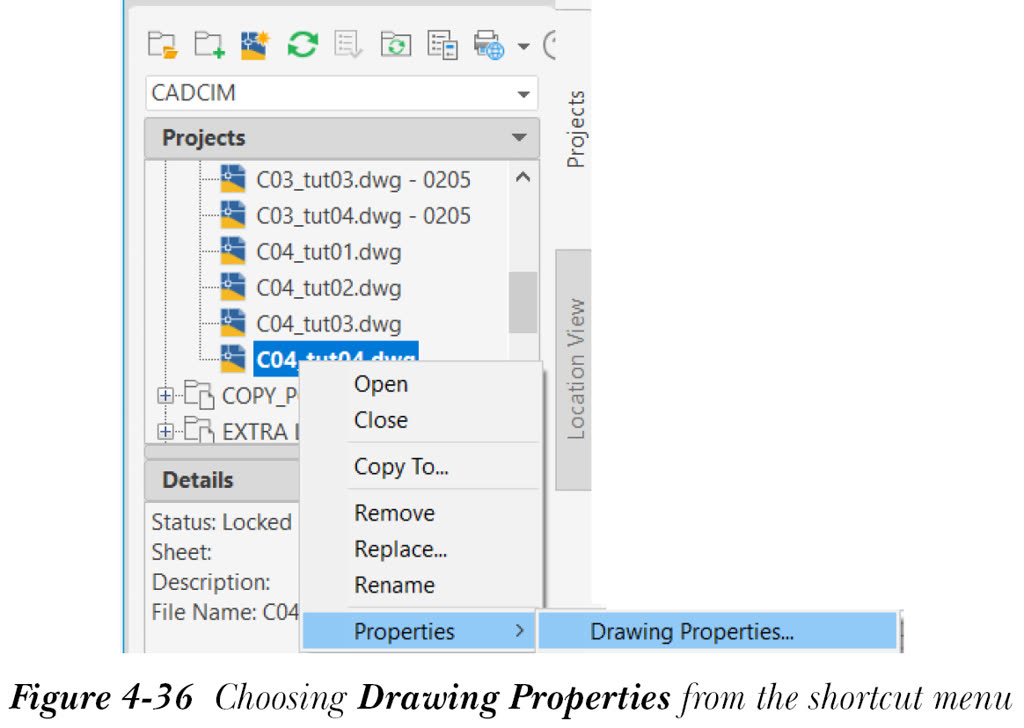

1. 在“项目管理器”中右键单击 C04_tut04.dwg；将显示快捷菜单。从中选择“特性 > 图形特性”，如图 4-36 所示；将显示“图形特性”对话框。

2. 请确保选择“图形设置”选项卡，然后在“图纸值”区域的“图纸”编辑框中输入 A。现在，选择“图形格式”选项卡。

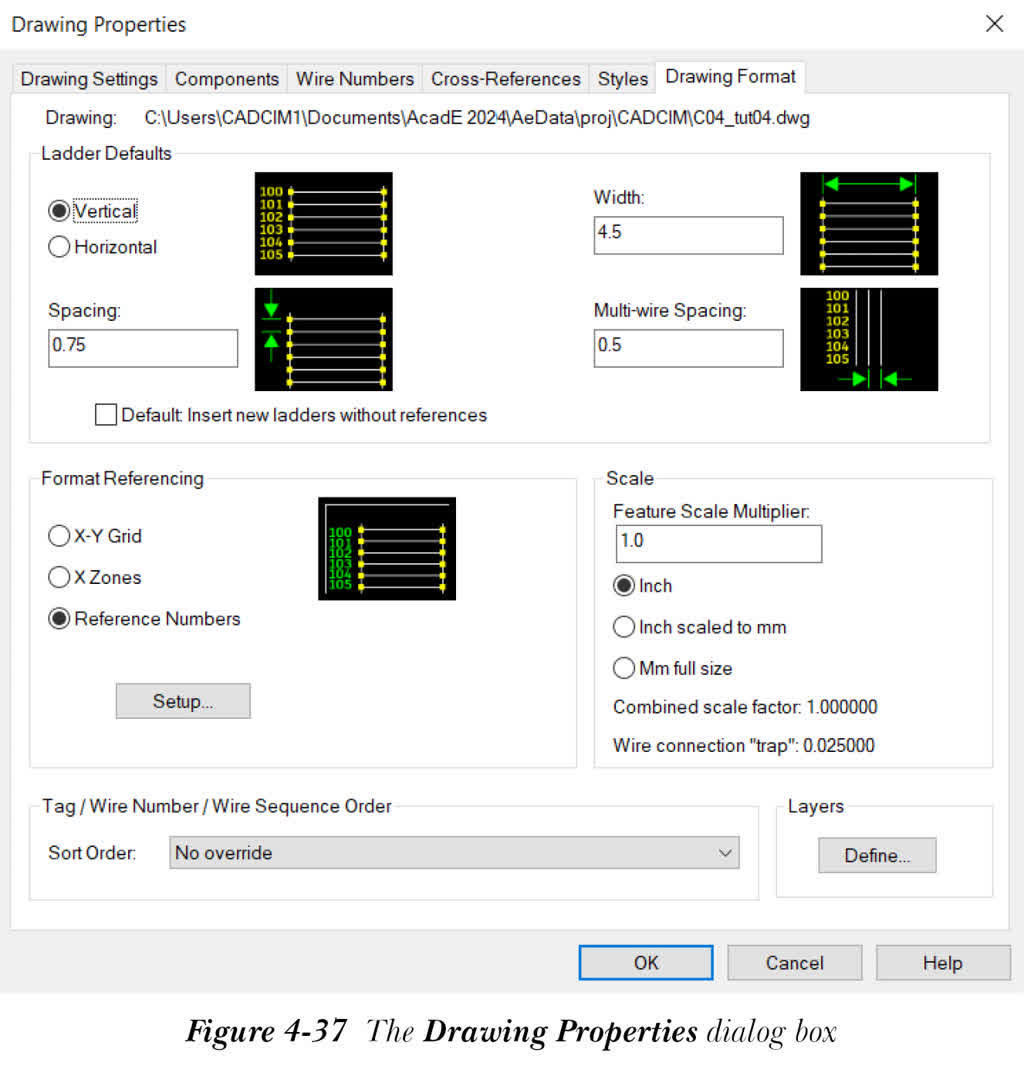

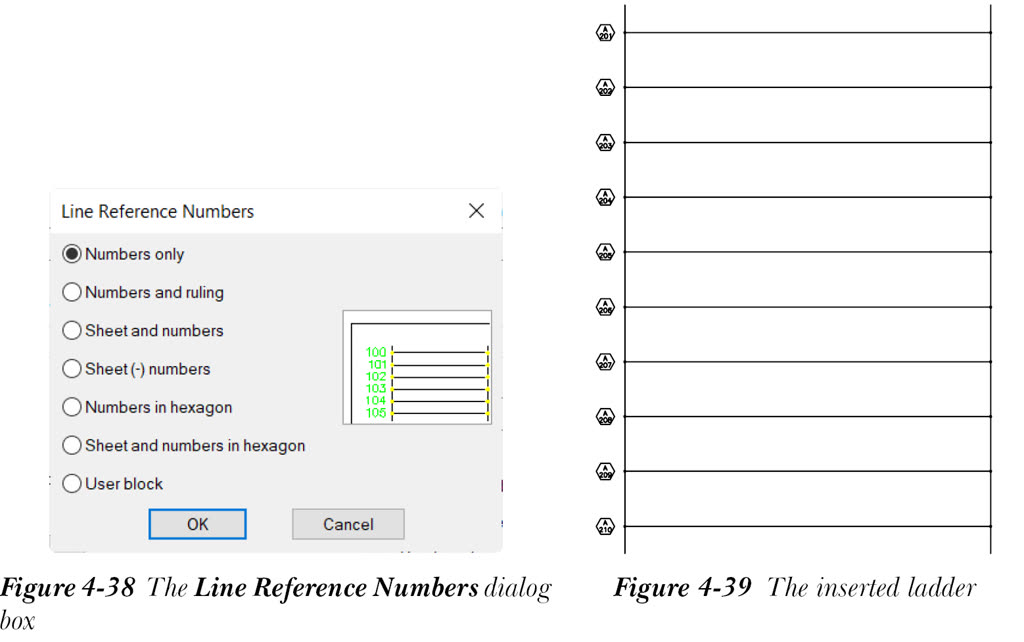

3. 请确保在“格式参考”区域中选中“参考编号”单选按钮，然后选择“设置”按钮，请参见图 4-37；将显示“行参考编号”对话框，如图 4-38 所示。
4. 在此对话框中，选中“图纸和数字位于六边形中”复选框，然后选择“确定”按钮以关闭对话框。接下来，关闭“图形特性”对话框。梯形图参考编号的格式已设置。

将梯形图插入图形中

1. 从“原理图 > 插入导线/导线编号 > 插入梯形图”下拉列表中选择 插入梯形图（Insert Ladder） 工具；将显示“图纸: A-插入梯形图”对话框。请确保在“相”区域中选中“单相”单选按钮。
2. 在“宽度”区域的“宽度”编辑框中输入 10。接下来，在“间距”区域的“间距”编辑框中输入 1.5。
3. 在“第 1 个参考”编辑框中输入 201。请确保“索引”编辑框中显示 1，并且“无参考编号”复选框处于清除状态。
4. 在“梯级”编辑框中输入 10，然后在“图纸: A-插入梯形图”对话框的“长度”编辑框中单击；梯形图的长度将自动计算并显示为 14.25。请确保在“绘制梯级”区域中选中“是”单选按钮。
5. 在“绘制梯级”区域的“跳过”编辑框中输入 0。接下来，选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下指定起始位置为 5,17.5，然后按 Enter 键；梯形图将插入到图形中，如图 4-39 所示。

插入 X-Y 网格标签

1. 在“项目管理器”中右键单击 C04_tut04.dwg；将显示快捷菜单。从中选择“特性 > 图形特性”；将显示“图形特性”对话框。
2. 在此对话框中，选择“图形格式”选项卡。接下来，在“格式参考”区域中选择“X-Y 网格”单选按钮，然后选择“确定”按钮以关闭对话框。
3. 从“原理图 > 插入导线/导线编号 > 插入梯形图”下拉列表中选择 插入梯形图（Insert Ladder） 工具；将显示“图纸: A - 插入梯形图”对话框。请确保在“相”区域中选中“单相”单选按钮。
4. 在“宽度”区域的“宽度”编辑框中输入 10。接下来，在“间距”区域的“间距”编辑框中输入 1.5。
5. 在“梯级”编辑框中输入 10，然后在“图纸:A - 插入梯形图”对话框的“长度”编辑框中单击；梯形图的长度将自动计算并显示为 14.25。请确保在“绘制梯级”区域中选中“是”单选按钮。
6. 在“绘制梯级”区域的“跳过”编辑框中输入 0。接下来，选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下指定起始位置为 19,17.5，然后按 Enter 键；梯形图将插入到图形中。
7. 从“原理图 > 插入导线/导线编号 > 插入梯形图”下拉列表中选择 XY 网格设置（XY Grid Setup） 工具；将显示“X-Y 网格设置”对话框。
8. 在此对话框中，在“间距”区域的“水平”编辑框中输入 1.9，在“垂直”编辑框中输入 2.5。
9. 在“网格标签”区域的“水平”编辑框中输入 A,B,C,D,E,F，在“垂直”编辑框中输入 1,2,3,4,5,6。

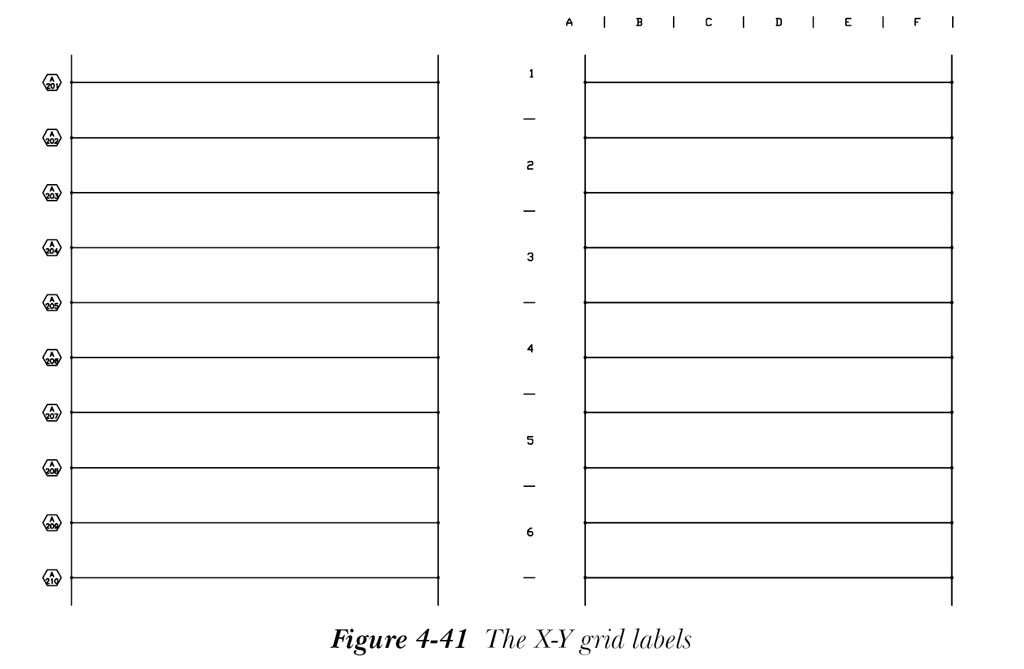

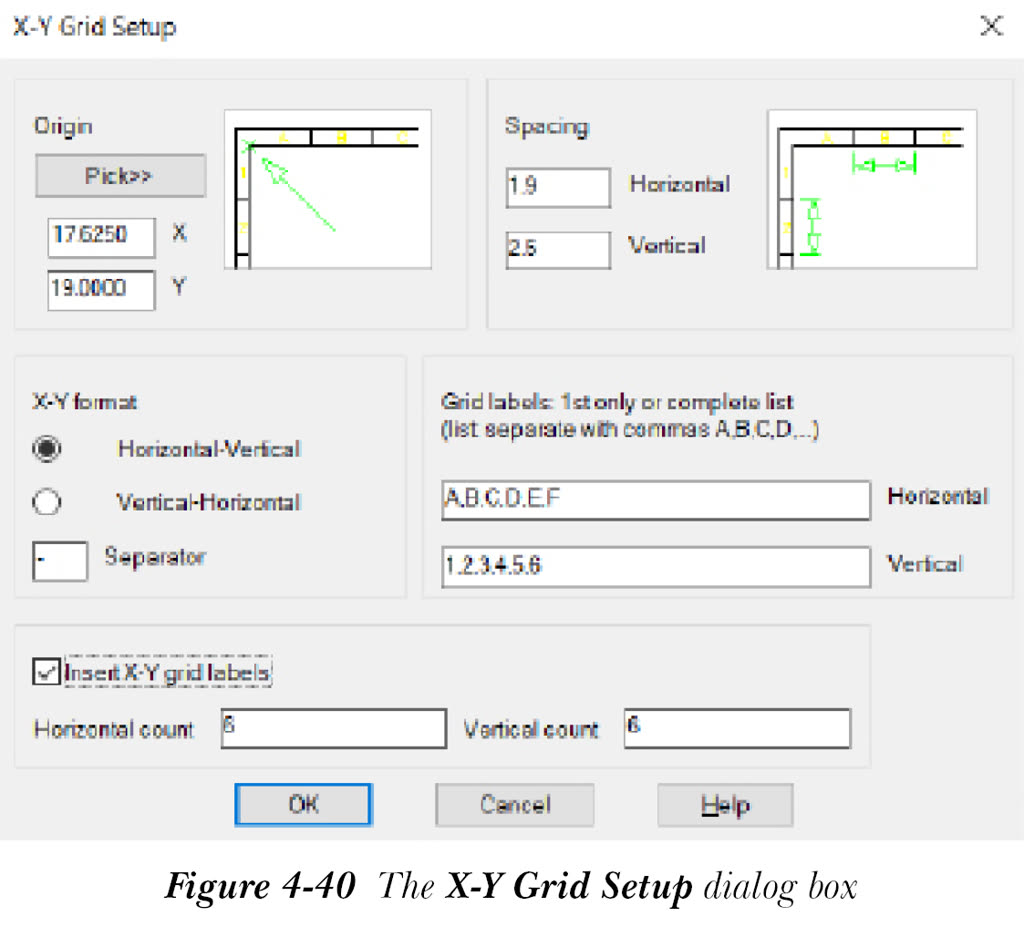

10. 在“原点”区域的“X”编辑框中输入 17.625，在“Y”编辑框中输入 19。接下来，选中对话框底部的“插入 X-Y 网格标签”复选框，请参见图 4-40。现在，选择“确定”按钮以关闭对话框；X-Y 网格标签将插入到图形中，如图 4-41 所示。

重新编号梯形图行参考编号

1. 从“原理图 > 编辑导线/导线编号 > 修改梯形图”下拉列表中选择 重新编号梯形图参考（Renumber Ladder Reference） 工具；将显示“重新编号梯形图”对话框。
2. 在此对话框中，在“第 1 个图形，第 1 个梯形图，第 1 个行参考编号”编辑框中输入 401。另外，请确保选中“使用下一个连续参考”单选按钮。接下来，选择“确定”；将显示“选择要处理的图形”对话框。
3. 在此对话框中，选择第 4 章的所有图形（C04_tut01.dwg、C04_tut02.dwg、C04_tut03.dwg 和 C04_tut04.dwg），然后选择“处理”按钮；所选图形将从顶部列表转移到下部列表。接下来，选择“确定”；所有梯形图的行参考编号都将更改

您可以逐个打开上述图形，以查看行参考编号的变化。

保存图形

1. 从“应用程序菜单”中选择“保存”以保存图形文件 C04_tut04.dwg
