教程 3
在本教程中，您将创建原理图。接下来，您将向其中一个元件添加目录数据，然后将其复制到其他元件。此外，您将向其中一个控制继电器添加位置数据，并将其复制到其余控制继电器。（预计时间：40 分钟）
完成本教程需要执行以下步骤：
a. 创建新图形。
b. 插入梯形图。
c. 在梯形图中插入元件。
d. 复制目录数据。
e. 输入位置数据。
f. 保存图形文件。
创建新图形
- 在“项目管理器”中选择“新建图形”按钮；“创建新图形”对话框将显示。在“图形文件”区域的“名称”编辑框中输入 C06_tut03。
- 选择位于“模板”编辑框右侧的“浏览”按钮；“选择模板”对话框将显示。选择 ACAD_ELECTRICAL 模板并选择“打开”按钮；模板文件的位置和路径将显示在“模板”编辑框中。
- 在“描述 1”编辑框中输入 Schematic Components。接下来，在“创建新图形”对话框中选择“确定”按钮；C06_tut03.dwg 图形将创建并显示在 CADCIM 项目图形列表的底部。现在，将 C06_tut03.dwg 移动到 CADCIM 项目的 TUTORIALS 子文件夹中。
插入梯形图
- 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；“插入梯形图”对话框将显示。
- 在“插入梯形图”对话框中设置以下参数：
宽度：6.000 间距：1.000
第 1 参考：101 梯级：7
确保“相”区域中的 1 相单选按钮和“绘制梯级”区域中的“是”单选按钮已选中。不要更改其余编辑框中的值。
- 单击“长度”编辑框；梯形图的长度将自动计算并显示在该编辑框中。接下来，选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。
-
在命令提示下输入 8,13 并按
Enter键；梯形图将插入到图形中。接下来，从菜单栏中选择“视图”>“缩放”>“范围”；图形将被缩放。
在梯形图中插入元件
- 从“原理图”>“插入元件”>“图标菜单”下拉列表中选择“图标菜单”工具；“插入元件”对话框将显示。
- 从“插入元件”对话框的“NFPA: 原理图符号”区域中选择“按钮”图标。接下来，在“NFPA: 按钮”区域中选择“按钮常开”图标；光标连同元件一起显示在屏幕上，系统将提示您指定按钮的插入点。
-
在命令提示下输入 8.5,13 并按
Enter键；按钮将放置在梯级 1 上，“插入/编辑元件”对话框将显示。接下来，确保“元件标记”编辑框中显示 PB101，并在“描述”区域的“第 1 行”中输入 START。接下来，在“插入/编辑元件”对话框中选择“确定”按钮。同样，插入表 1 中提到的其他元件。
| 梯级编号 | 要从“插入元件”对话框中选择的元件 | 要在命令提示下指定的插入点 | 如果尚未显示，则要在“插入/编辑元件”对话框的“元件标记”编辑框中指定的元件标记值 | 要在“插入/编辑元件”或“插入/编辑子元件”对话框的“描述”区域中指定的描述 |
|---|---|---|---|---|
| 101 | 限位开关，常闭 | 9.5,13 | LS101 | UP |
| 101 | 继电器线圈 | 11.5,13 | CR101 | CONTROL RELAY |
| 102 | 继电器常开触点 | 9,12 | CR101 | CONTROL RELAY |
| 103 | 继电器常开触点 | 9,11 | CR101 | CONTROL RELAY |
| 103 | 继电器常闭触点 | 10.5,11 | CR 101 | CONTROL RELAY |
| 103 | 单相电机 | 12.5,11 | MOT103 | DOWN MOTOR |
| 104 | 继电器常开触点 | 9,10 | CR101 | CONTROL RELAY |
| 105 | 继电器线圈 | 11.5,9 | CR105 | CONTROL RELAY |
| 106 | 继电器线圈 | 11.5,8 | CR106 | CONTROL RELAY |
| 106 | 继电器常闭触点 | 10.5,8 | CR105 | CONTROL RELAY |
| 107 | 继电器常开触点 | 9,7 | CR106 | CONTROL RELAY |

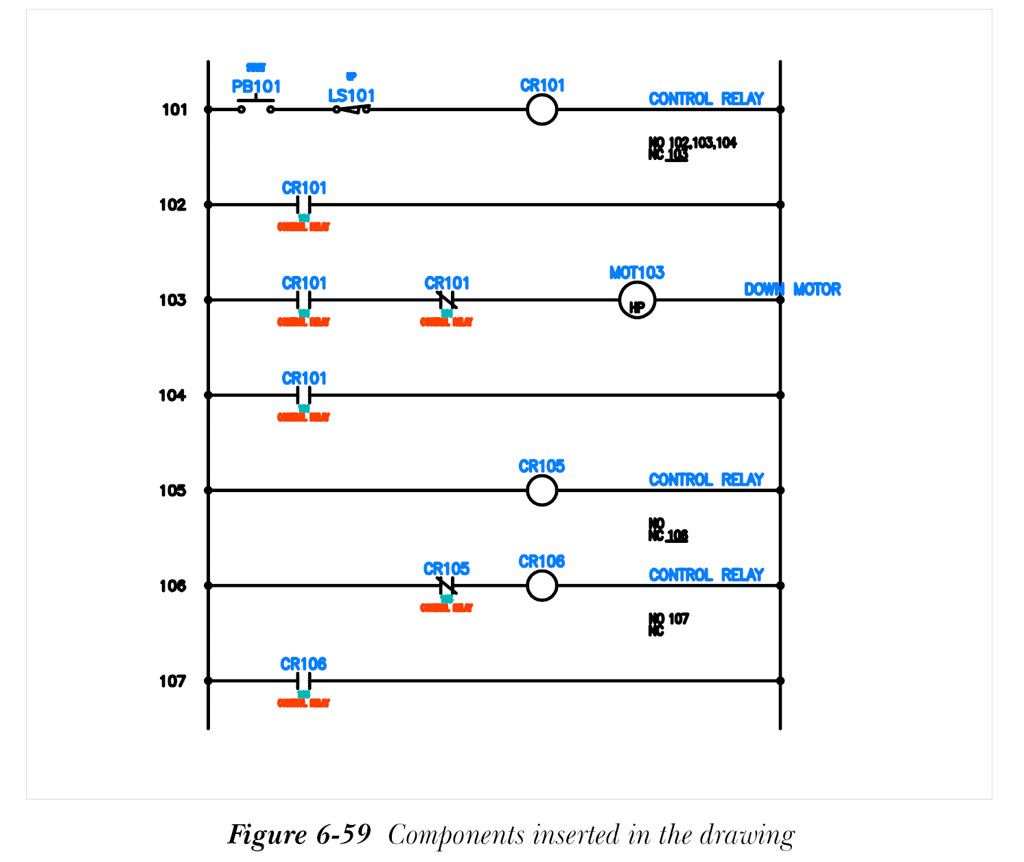

- 在“插入/编辑元件”或“插入/编辑子元件”对话框中输入描述和其他信息后，选择“确定”按钮；元件将插入到图形中，如图 6-59 所示。
复制目录数据
- 从“原理图”>“编辑元件”>“编辑元件”下拉列表中选择“复制目录指定”工具；系统将提示您选择主元件。
- 选择放置在梯级 101 上的 CR101 作为主元件；“复制目录指定”对话框将显示。

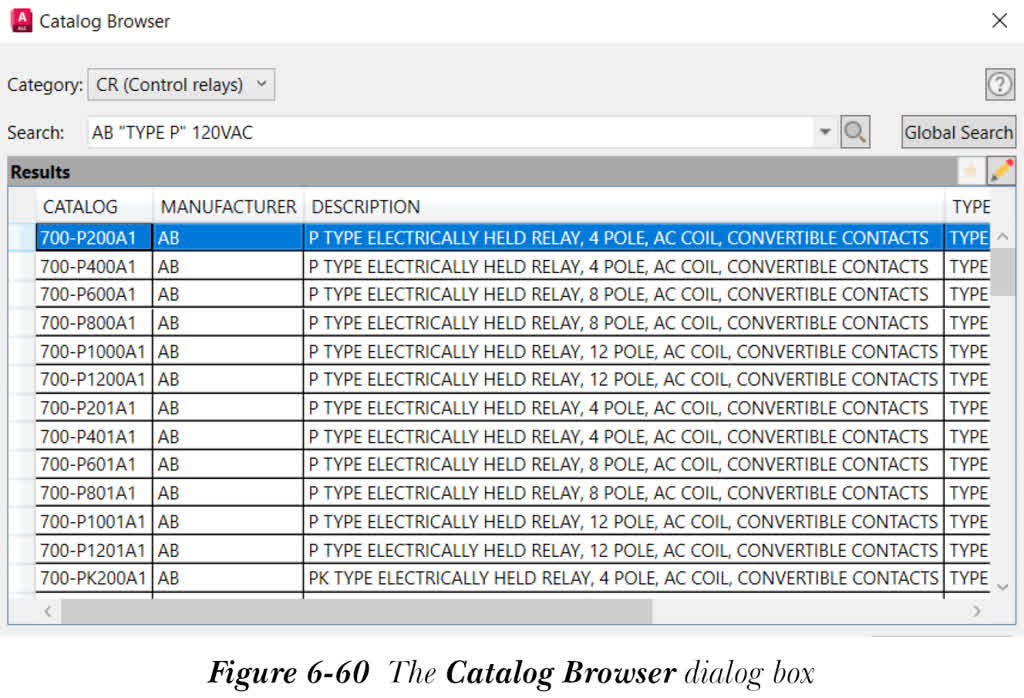

- 选择“目录查阅”按钮；“目录浏览器”对话框将显示，如图 6-60 所示。
- 选择“目录”列中包含 700-P200A1 的行，然后选择“确定”按钮；“复制目录指定”对话框将再次显示。在此对话框中，“制造商”编辑框中显示 AB，“目录”编辑框中显示 700-P200A1。
- 在“复制目录指定”对话框中选择“确定”按钮；系统将提示您选择目标元件。
-
分别选择放置在梯级 105 和梯级 106 上的 CR105 和 CR106，然后按
Enter键；“更新相关元件？”消息框将显示。选择“跳过”按钮；目录数据将复制到所选元件。
注意
如果显示 QSAVE 消息框，请从中选择“确定”按钮。
您需要检查 CR105 和 CR106 的目录数据。
- 依次右键单击 CR105 和 CR106；将显示标记菜单。接下来，选择“编辑元件”选项；“插入/编辑元件”对话框将显示。您会注意到，目录数据信息显示在“插入/编辑元件”对话框的“目录数据”区域中。在此对话框中选择“确定”按钮；“将符号指定到目录号”消息框将显示。在此消息框中，选择“将符号映射到目录号”；该消息框将关闭。
输入位置数据
- 单击“原理图”选项卡“编辑元件”面板右侧的向下箭头；将显示一个弹出菜单。从该弹出菜单中选择“复制安装/位置代号值”按钮；“复制安装/位置到元件”对话框将显示。
-
确保选中“位置”复选框，然后在“位置”编辑框中输入 MCAB5。接下来，选择“确定”按钮；系统将提示您选择对象。接着，分别选择放置在梯级 105 和梯级 106 上的 CR105 和 CR106，然后按

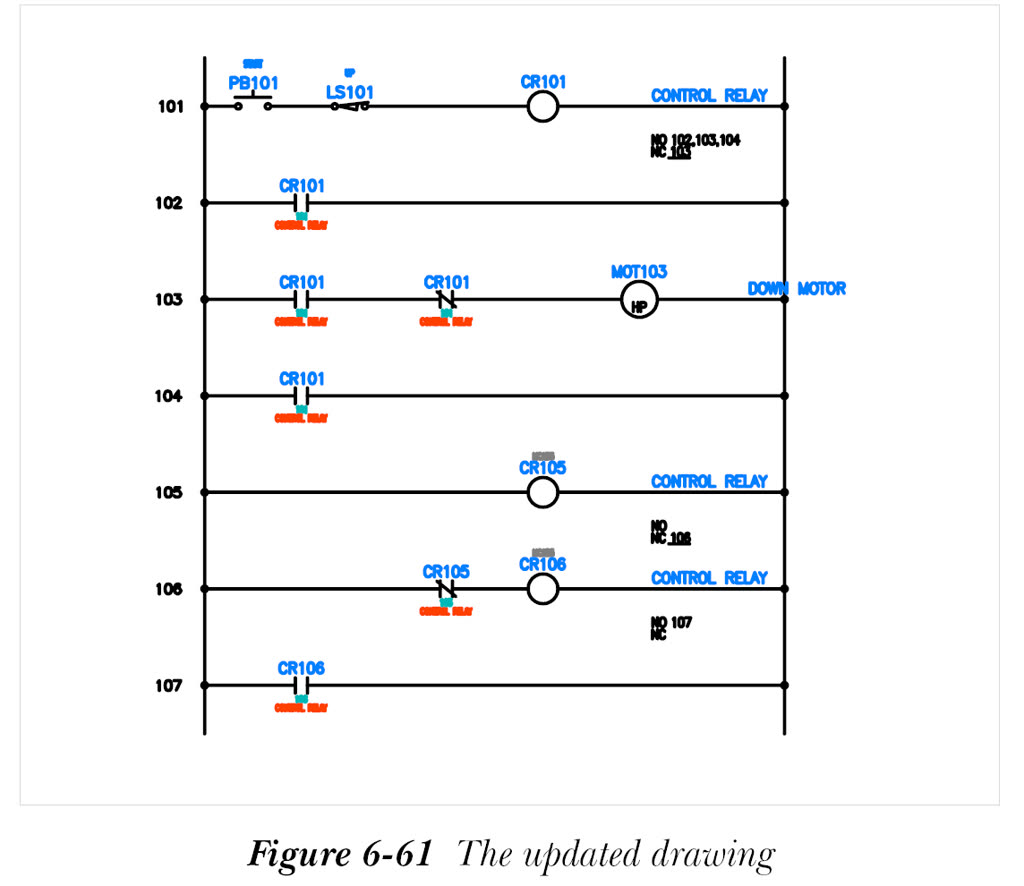

Enter键；“更新相关元件？”消息框将显示。 - 在“更新相关元件？”消息框中选择“跳过”按钮；位置代号将指定给所选元件。如果显示 QSAVE 消息框，请从中选择“确定”按钮；图形将更新，并且 MCAB5 将显示在 CR105 和 CR106 上，如图 6-61 所示。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存图形文件。
