教程 4
在本教程中，您将创建一个图形，并使用 用户定义列表（User Defined List） 工具在其中插入封装。此外，您将向“面板封装库”库中添加一个新库。
（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 创建新图形。
b. 使用 用户定义列表（User Defined List） 工具插入封装。
c. 保存图形文件。
创建新图形
- 激活 CADCIM 项目。接下来，单击其中的 TUTORIALS 子文件夹。
-
从项目管理器中选择
新建图形（New Drawing）按钮；将显示“创建新图形”对话框。在“图形文件”区域的“名称”编辑框中输入C08_tut04。选择模板为ACAD_ELECTRICAL.dwt，并在“描述 1”编辑框中输入 Panel Components。 -
选择 OK 按钮；
C08_tut04.dwg文件将在 CADCIM 项目的 TUTORIALS 子文件夹中创建，并显示在 CADCIM 项目中图形列表的底部。
从用户定义列表插入封装并向面板封装库添加库
-
从面板 > 插入元件封装 > 插入封装下拉列表中选择
用户定义列表（User Defined List）工具；将显示“面板封装: 按目录或描述选择并插入”对话框。 - 从此对话框中选择 800T-A2A 目录；此对话框中的按钮将被激活。

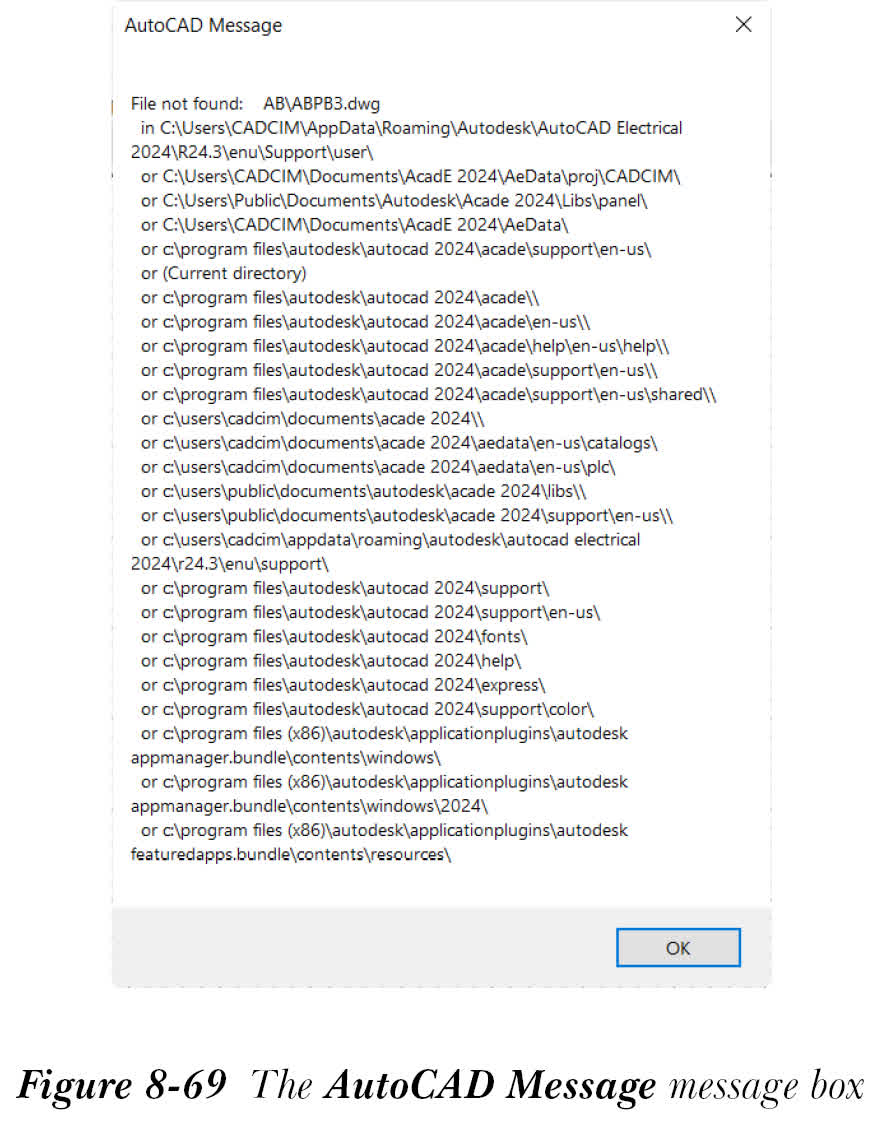

- 从“面板封装: 按目录或描述选择并插入”对话框中选择 OK；将显示“AutoCAD 消息”消息框，如图 8-69 所示。从此消息框中选择 OK 按钮；命令结束，您无法从用户定义列表插入封装。现在，要解决此问题，您可以在“面板封装库”库中添加一个库路径。接下来将讨论向库中添加新路径的过程。
-
在项目管理器的“项目”展开面板中右键单击 CADCIM 项目；将显示快捷菜单。接下来，从快捷菜单中选择
特性（Properties）选项；将显示“项目特性”对话框。 - 在此对话框中，默认选择“项目设置”选项卡。从“库和图标菜单路径”区域展开“面板封装库”节点；将显示面板封装库的名称和路径。
-
选择
C:/Users/Public/Documents/Autodesk/Acade 2025/Libs/Panel/库，然后选择“项目特性”对话框中“库和图标菜单路径”区域右侧的添加（Add）按钮；将在所选库的底部自动添加一个编辑框。 - 在空白编辑框中输入 x。
- 在“项目特性”对话框中选择 OK 按钮以保存此对话框中所做的更改。
-
从面板 > 插入元件封装 > 插入封装下拉列表中选择
用户定义列表（User Defined List）工具；将显示“面板封装: 按目录或描述选择并插入”对话框。 - 从此对话框中选择 800T-A2A 目录，然后选择 OK 按钮；系统将提示您指定 AB/ABPB3 的位置。
-
在命令行提示下输入 15,20 并按
Enter键；系统将提示您选择旋转。 -
在命令行提示下输入 H 以表示水平方向，然后按
Enter键；系统将提示您指定旋转角度。 -
按
Enter键接受默认值 0 作为旋转角度；将显示“面板布局 - 元件插入/编辑”对话框。 - 在“元件标记”区域的“标记”编辑框中输入 PB1。
-
从“描述”区域中选择
默认值（Defaults）按钮；将显示“描述（常规）”对话框。 - 在“描述（常规）”对话框中，选择“按钮的通用描述”标题下方的 START；此对话框中的按钮将被激活。
- 从“描述（常规）”对话框中选择 OK；描述将显示在“描述”区域的“行 1”编辑框中。
-
从“面板布局 - 元件插入/编辑”对话框中选择 OK。如果显示“更新其他图形”消息框，请在此消息框中选择

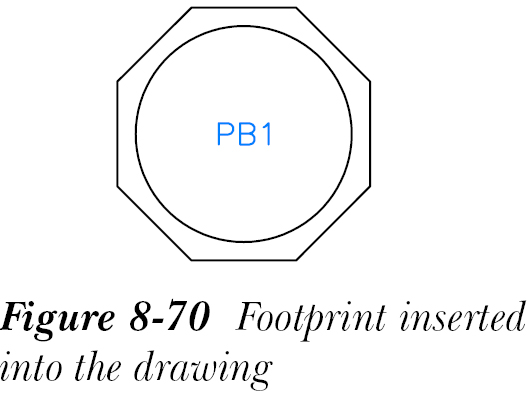

跳过（Skip）按钮。按钮 (PB1) 的封装将插入到图形中，如图 8-70 所示。
保存图形文件
- 从应用程序菜单中选择
保存（Save）以保存图形文件。
