教程 4

在本教程中，您将使用“项目范围更新/重标记”工具更新 C06_tut01.dwg 和 C06_tut03.dwg 图形文件。（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 打开图形。

b. 更新图形。

c. 保存图形文件。

打开、保存图形并将其添加到 CADCIM 项目列表

您也可以从 www.cadcim.com 下载这些文件。文件路径如下：

Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers

将 C06_tut01.dwg 文件另存为 C06_tut01_update.dwg 文件，将 C06_tut03.dwg 文件另存为 C06_tut03_update.dwg 文件，并像之前一样将它们添加到 CADCIM 项目列表。

更新图形

在本节中，您将使用“更新/重标记”工具更新 C06_tut01_update.dwg 和 C06_tut03_update.dwg 图形文件的梯级参考、元件标记、图纸编号和导线编号。

从“项目”选项卡的“项目工具”面板中选择“更新/重标记”工具；“项目范围更新或重标记”对话框将显示。
选中“元件重标记”和“导线编号和信号标记/重标记”复选框。接下来，选择位于“导线编号和信号标记/重标记”复选框旁边的“设置”按钮；“导线标记（项目范围）”对话框将显示。确保在此对话框中选中“基于参考的标记”和“标记/重标记全部”单选按钮。同时，选中“作为固定插入”复选框。

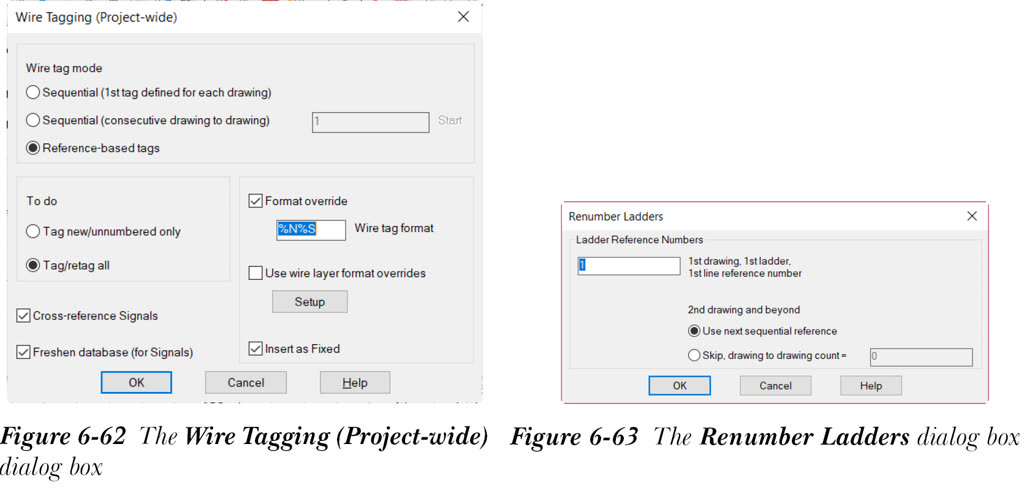

选中“格式替代”复选框，然后在其下方的编辑框中输入 %N%S，参见图 6-62。接下来，从“导线标记（项目范围）”对话框中选择“确定”按钮以关闭它。

请注意，%N 代表参考编号，%S 代表图纸值。

从“项目范围更新或重标记”对话框中选中“梯级参考”复选框。确保选中“重新排序”单选按钮，然后选择位于其旁边的“设置”按钮以重新编号梯级参考；“重新编号梯级”对话框将显示。
在编辑框中输入 60，并确保选中“使用下一个顺序参考”单选按钮，参见图 6-63。接下来，在“重新编号梯级”对话框中选择“确定”。

从“项目范围更新或重标记”对话框中选中“图纸（%S 值）”复选框。确保选中“重新排序 - 开始于”单选按钮，并在其旁边的编辑框中输入 01。
从“项目范围更新或重标记”对话框中选择“确定”；“选择要处理的图形”对话框将显示。
从“选择要处理的图形”对话框的上部选择 C06_tut01_update.dwg 和 C06_tut03_update.dwg 图形文件，然后选择“处理”；所选图形文件将转移到对话框的下部。接下来，选择“确定”；所选图形文件的更新开始，消息将显示在命令提示中。更新过程完成后，您会注意到两个图形文件的梯级参考编号、元件标记和导线编号发生了变化。

保存图形文件
