插入连接器
功能区：原理图 > 插入元件 >
插入连接器下拉列表 > 插入连接器
工具栏：ACE:主电气 > 插入连接器下拉列表 > 插入连接器
或 ACE:插入连接器 > 插入连接器
菜单：元件 > 插入连接器 > 插入连接器
命令：AECONNECTOR

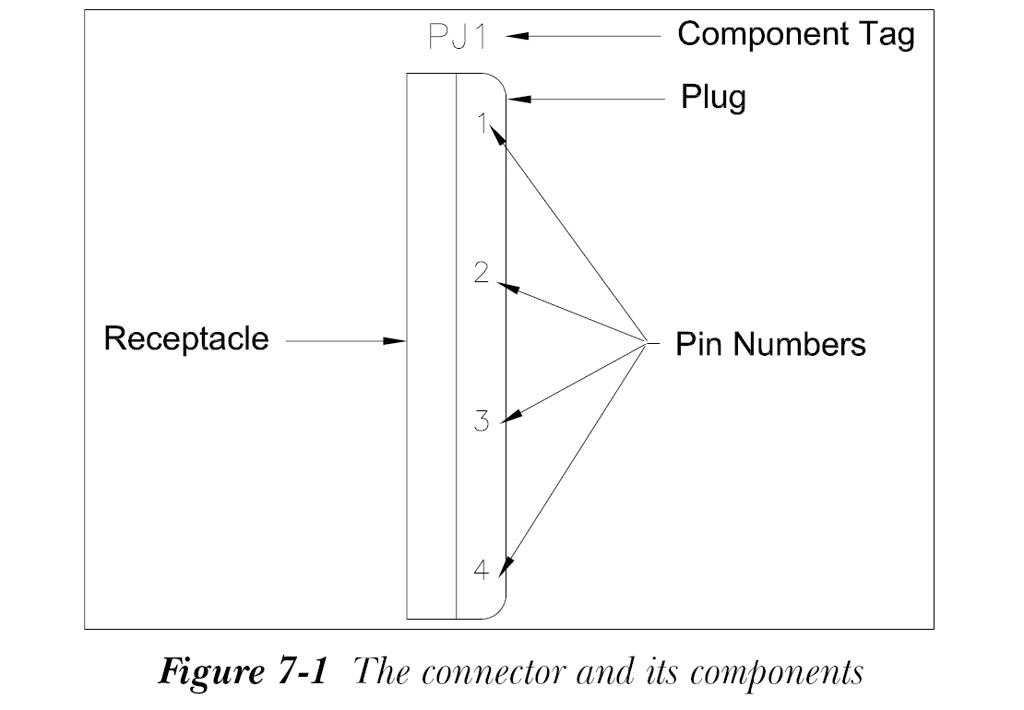

“插入连接器”工具用于根据用户定义的参数创建连接器。使用此工具创建的连接器由插头、插座、引脚编号和其他属性组成。引脚编号显示在插头侧（圆角）、插座侧（方角）或两侧。元件标记显示在连接器上方。具有不同元件的连接器如图 7-1 所示。

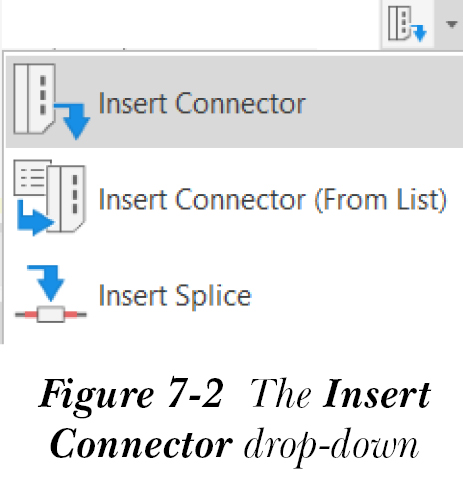

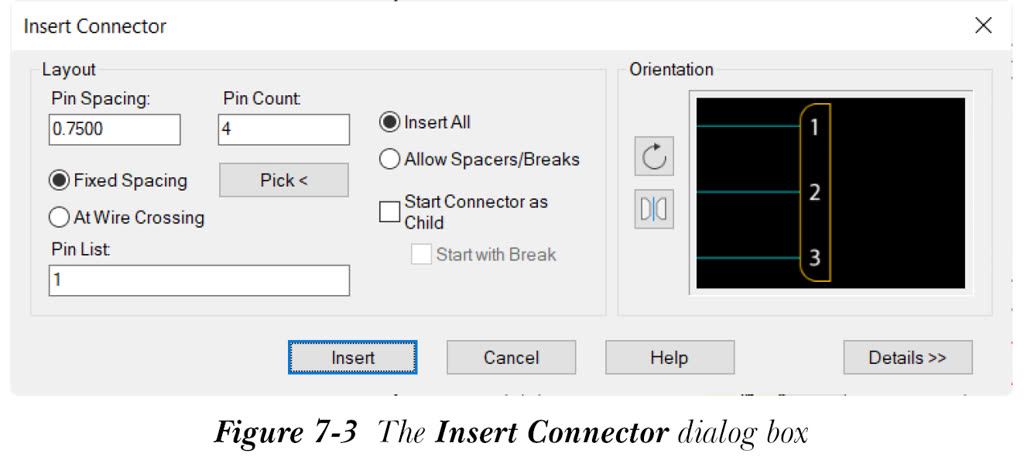

要在图形中插入连接器，请从“原理图”选项卡“插入元件”面板的“插入连接器”下拉列表中选择“插入连接器”工具，如图 7-2 所示；“插入连接器”对话框将显示，如图 7-3 所示。在此对话框中，您可以指定插入连接器的参数。接下来将讨论此对话框中的区域和选项。
布局区域
“布局”区域用于指定引脚之间的间距、引脚数、引脚格式等。接下来将讨论此区域中的选项。
引脚间距
此编辑框用于指定连接器引脚之间的间距值。默认情况下，此编辑框中显示 0.7500。
引脚数
此编辑框用于指定要包含在连接器中的引脚数。
拾取 <
“拾取 <”按钮用于通过从图形区域中选择两个点来定义连接器的引脚数。这是确定新连接器引脚数的另一种方法。要定义引脚数，请选择“拾取 <”按钮；“插入连接器”对话框将关闭，系统将提示您指定连接器的第一个插入点。接下来，指定连接器的第一个插入点；系统将提示您指定连接器的第二个插入点。指定第二个插入点；“插入连接器”对话框将再次显示，“引脚数”编辑框中将显示引脚数。
固定间距
“固定间距”单选按钮用于保持引脚之间的均匀间距。默认情况下，选中“固定间距”单选按钮。因此，连接器将在指定的引脚间距内创建。
在导线交叉处
“在导线交叉处”单选按钮用于根据引脚与下方导线的交点调整引脚之间的间距。要调整间距，请选择此单选按钮；引脚将自动放置在其与下方导线的交点处。如果不存在导线交叉，则其余引脚将使用默认引脚间距。
引脚列表
“引脚列表”编辑框用于指定引脚编号的格式。为此，请在“引脚列表”编辑框中指定连接器的起始引脚编号或字母，以逗号分隔。默认情况下，指定的引脚值将递增一个字符。您也可以在此编辑框中输入特定的引脚列表顺序。
全部插入
“全部插入”单选按钮用于插入没有任何断点或间隔符的连接器。
允许间隔符/断点

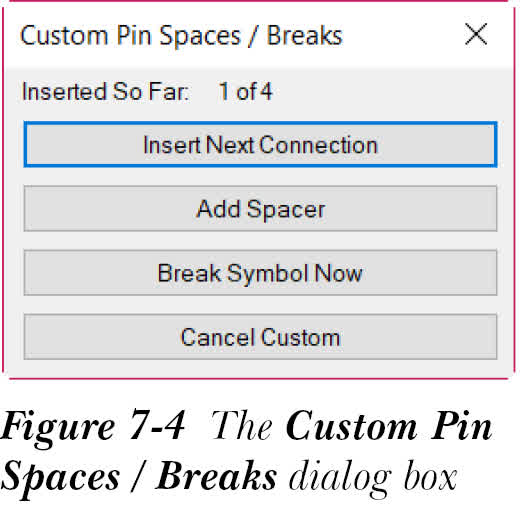

“允许间隔符/断点”单选按钮用于在连接器的引脚之间添加间隔符或断点。要添加间隔符或断点，请选择“允许间隔符/断点”单选按钮，然后从“插入连接器”对话框中选择“插入”按钮；系统将提示您指定连接器的插入点。接下来，指定插入点；“自定义引脚间隔/断点”对话框将显示，如图 7-4 所示。接下来将讨论此对话框中的选项。
插入下一个连接

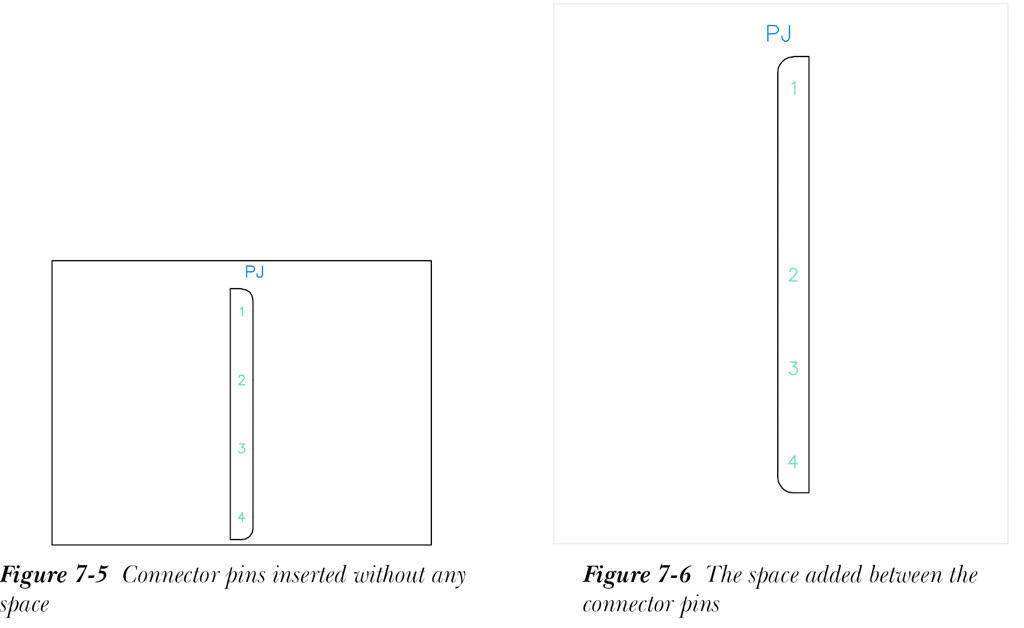

选择“插入下一个连接”工具；连接器的下一个引脚将插入，没有任何间隔，如图 7-5 所示。
添加间隔符
选择“添加间隔符”按钮以在连接器引脚之间添加间隔。图 7-6 显示了在引脚 1 和 2 之间添加了间隔的连接器。
立即断开符号

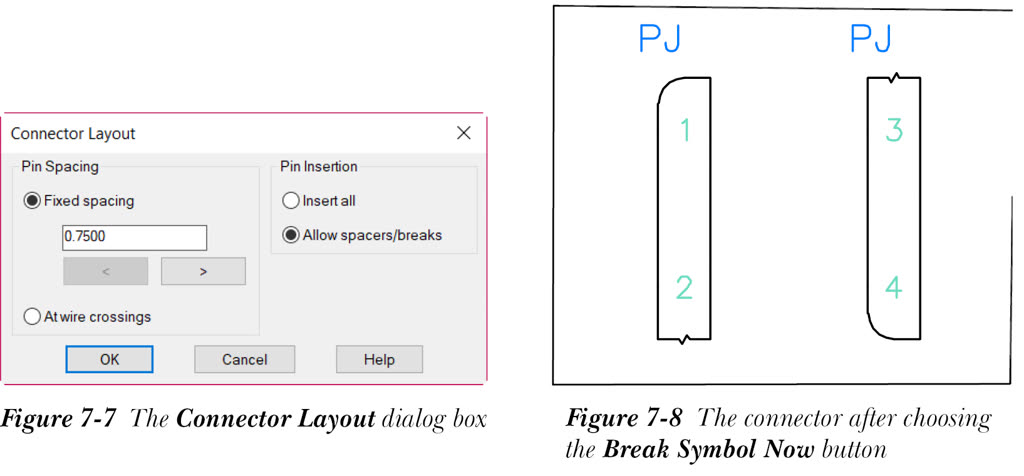

“立即断开符号”按钮用于在当前引脚位置断开连接器符号。要断开连接器符号，请选择“立即断开符号”按钮；系统将提示您指定剩余连接器的插入点。指定连接器剩余部分的插入点；“连接器布局”对话框将显示，如图 7-7 所示。此对话框中的选项与“插入连接器”对话框中的选项相同。在“连接器布局”对话框中指定所需选项，然后选择“确定”按钮；“自定义引脚间隔/断点”对话框将再次显示。要再次断开连接器符号，您需要重复上述过程。图 7-8 显示了选择“立即断开符号”按钮后的连接器。
取消自定义
“取消自定义”按钮用于在连接器中插入剩余引脚，不带断点或间隔符。要在没有任何进一步提示的情况下插入连接器引脚，请选择“取消自定义”按钮；命令将被取消，连接器将插入剩余引脚，不带断点或间隔符。
将连接器作为子元件开始
“将连接器作为子元件开始”复选框用于将连接器作为子元件插入。要插入父连接器的子元件，请选中此复选框；连接器将作为子元件插入。同时，“以断点开始”复选框将被激活。插入连接器后，您需要将连接器关联到父连接器。要链接子连接器和父连接器，您需要定义一个公共标记 ID。
以断点开始
“以断点开始”复选框用于以断开的顶部开始子连接器符号，这表示它是另一个连接器的延续。默认情况下，“以断点开始”复选框处于清除状态，这表示子元件具有圆角，可以通过在“插入连接器”对话框“大小”区域的“半径”编辑框中输入值来设置。请注意，“大小”区域将在单击“插入连接器”对话框的“详细信息”按钮后可用。
方向区域

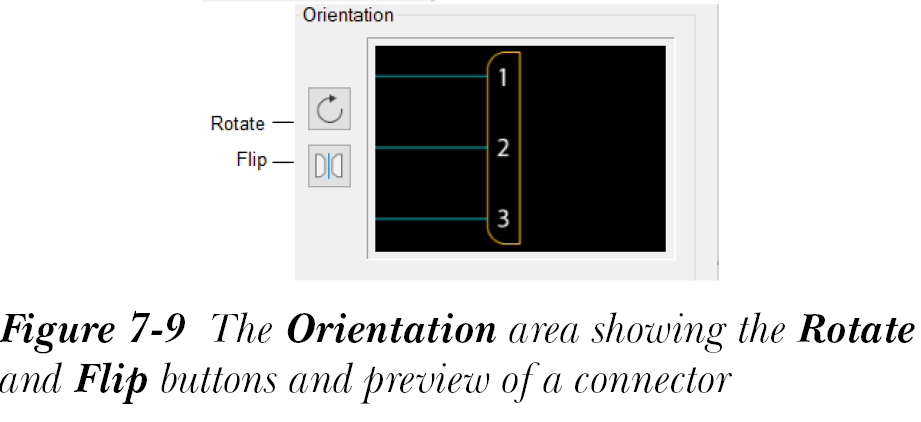

“方向”区域如图 7-9 所示，由“旋转”和“翻转”按钮组成。这些按钮用于更改连接器的方向。在此区域中，您可以在预览窗口中预览连接器。接下来将讨论此区域中的选项。
旋转

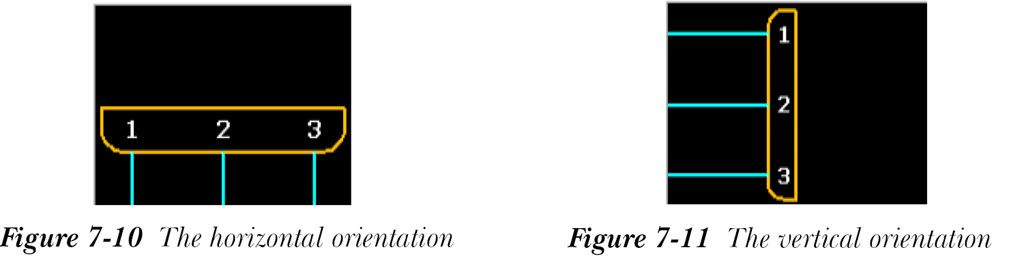

选择“旋转”按钮可在水平和垂直位置之间切换连接器的方向，分别如图 7-10 和 7-11 所示。您可以在“方向”区域的预览窗口中查看连接器的方向。
翻转
选择“翻转”按钮以翻转连接器。
详细信息

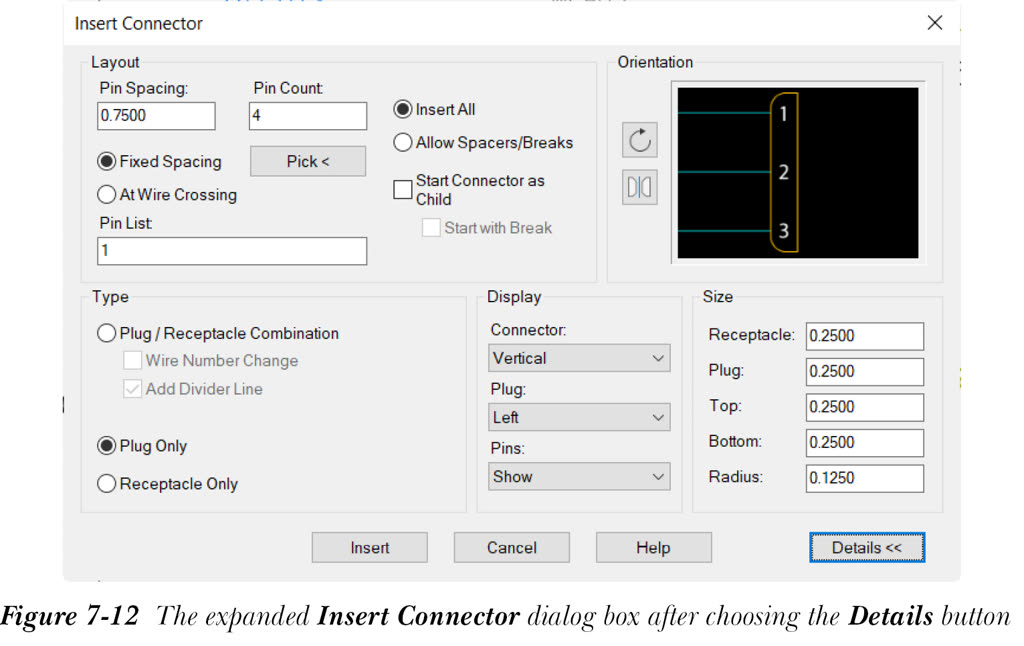

“详细信息”按钮用于展开或折叠“插入连接器”对话框。选择“详细信息>>”按钮以展开“插入连接器”对话框。图 7-12 显示了展开的“插入连接器”对话框。
接下来将讨论展开“插入连接器”对话框后显示的选项。
类型区域
“类型”区域用于定义连接器的类型。接下来将讨论此区域中的选项。
插头/插座组合
“插头/插座组合”单选按钮用于插入连接器的插头侧和插座侧。
导线编号更改
选中“导线编号更改”复选框以通过连接器符号更改导线编号。
添加分隔线

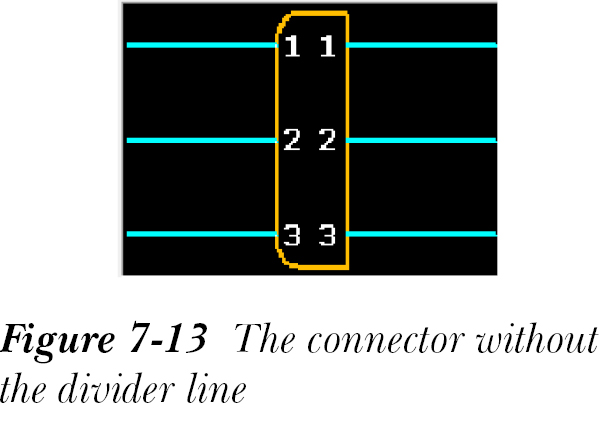

“添加分隔线”复选框用于在连接器的插头和插座之间添加分隔线。如果清除“添加分隔线”复选框，则不会在连接器的插头和插座之间添加分隔线，如图 7-13 所示。
仅插头

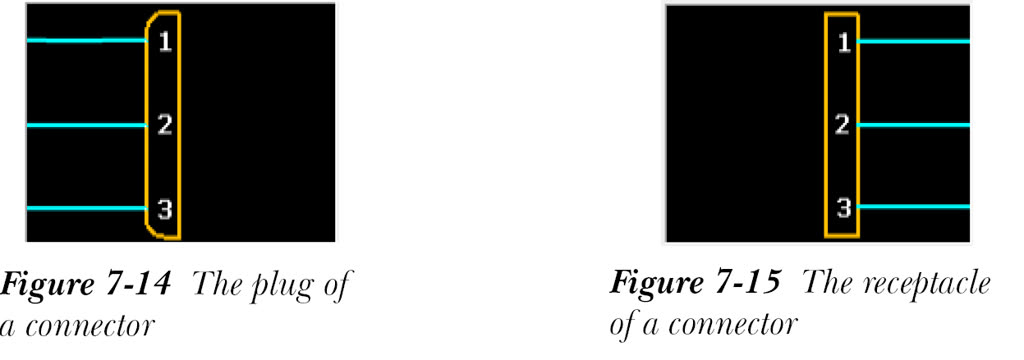

选择“仅插头”单选按钮以仅插入连接器的插头侧，如图 7-14 所示。
仅插座
选择“仅插座”单选按钮以仅插入连接器的插座侧，如图 7-15 所示。
显示区域
“显示”区域用于定义连接器的放置。接下来将讨论此区域中的选项。
连接器
“连接器”下拉列表中的选项用于定义连接器的方向。使用此下拉列表中的选项，您可以指定是水平还是垂直插入连接器。要定义连接器的方向，请从“连接器”下拉列表中选择一个选项。此下拉列表中的选项与“方向”区域中的“旋转”按钮作用类似。
插头
“插头”下拉列表中的选项用于定义插头的位置。请注意，仅当您从“方向”区域选择“旋转”按钮并沿水平轴设置时，“顶部”和“底部”选项才会显示在“插头”下拉列表中。仅当您从“方向”区域选择“旋转”按钮并沿垂直轴设置时，“右”和“左”选项才会显示在“插头”下拉列表中。“插头”下拉列表中的选项与“方向”区域中的“翻转”按钮作用类似。
引脚
“引脚”下拉列表中的选项用于指定连接器引脚的位置。要指定引脚的位置，请从“引脚”下拉列表中选择一个选项；连接器引脚的位置将更改。您可以通过从“引脚”下拉列表中选择所需选项，使引脚编号在连接器上可见或隐藏它们。请注意，此下拉列表中的选项会根据“类型”区域中选择的选项而变化。
大小区域
“大小”区域中的选项用于定义构建连接器轮廓的不同参数。接下来将讨论此区域中的不同选项。
插座
“插座”编辑框用于指定连接器插座侧的宽度。默认情况下，此编辑框中显示 0.2500。
插头
“插头”编辑框用于指定连接器插头侧的宽度。默认情况下，此编辑框中显示 0.2500。
顶部
“顶部”编辑框用于指定从连接器顶部到连接器第一个引脚的距离。默认情况下，此编辑框中显示 0.2500。
底部
“底部”编辑框用于指定从连接器底部到连接器最后一个引脚的距离。默认情况下，此编辑框中显示 0.2500。
半径
“半径”编辑框用于输入连接器插头表示圆角部分的半径。如果将此编辑框留空，则插头角部将没有圆角。默认情况下，此编辑框中显示 0.1250。
插入
“插入”按钮用于将连接器插入到图形中。
指定所需选项后，选择“插入”按钮并指定插入点；连接器将插入到指定点，“插入/编辑元件”对话框将显示。此对话框中的选项将在下一节中讨论。
注意
- 如果您未在“引脚数”编辑框中指定引脚数就选择“插入”按钮，“未定义引脚数”消息框将显示，告知未定义引脚数则无法插入连接器。
- 一旦“插入连接器”对话框中的设置发生更改，它们将在整个 AutoCAD Electrical 会话中保持不变，直到被修改。
