教程 1

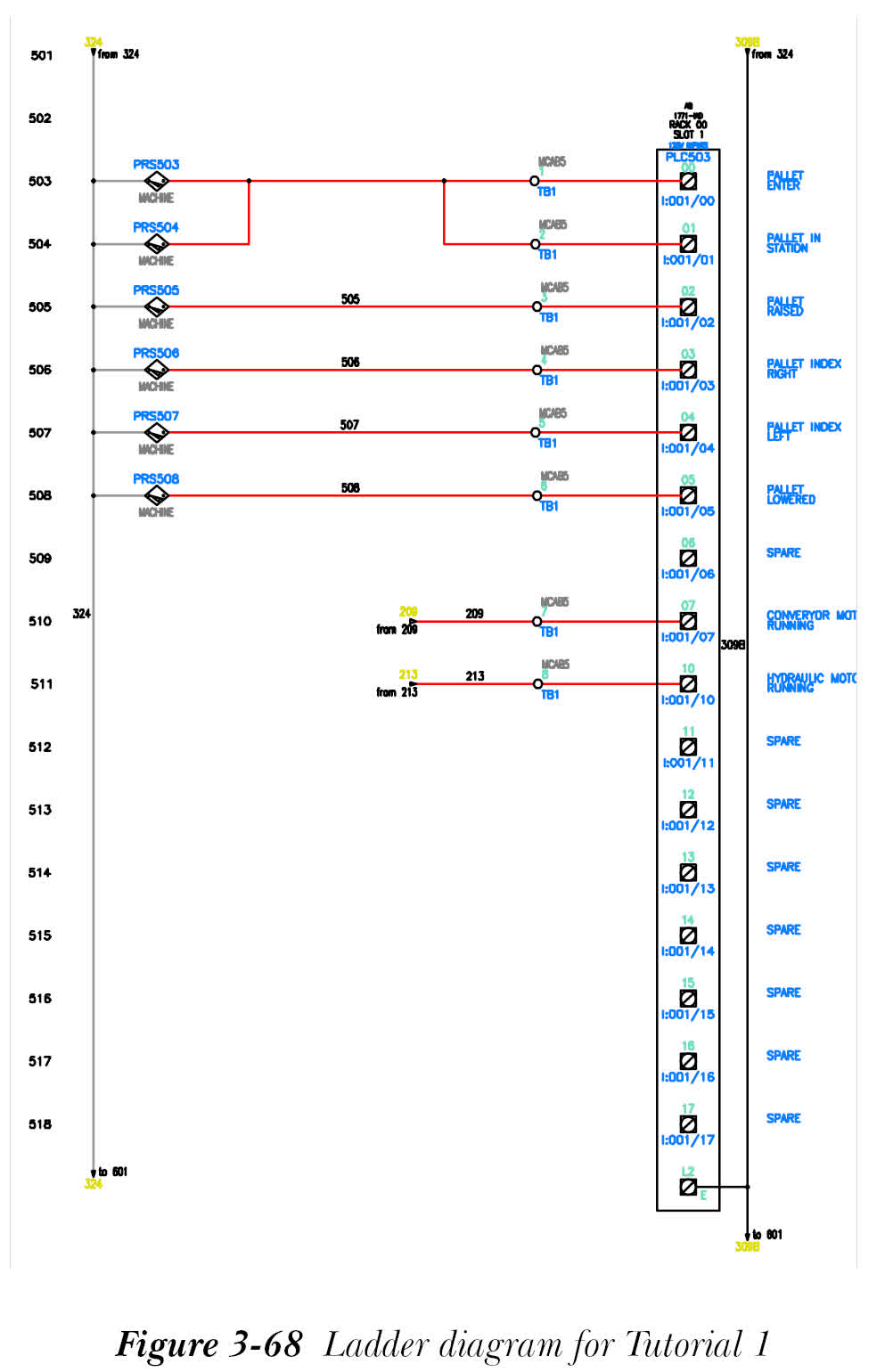

在本教程中，您将向此图形添加导线，并使用“修剪导线”工具修剪导线，如图 3-68 所示。此外，您将使用“删除导线编号”工具删除一个导线编号。（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 打开图形。
b. 保存图形。
c. 将图形添加到 CADCIM 项目列表。
d. 插入导线。
e. 修剪导线。
f. 删除导线编号。
g. 保存图形文件。
打开图形
- 确保 CADCIM 项目已激活。如果尚未激活，右键单击 CADCIM 项目；将显示一个快捷菜单。从中选择“激活”选项。
-
双击图形
DEMO05.dwg将其打开。
保存图形
- 将图形
DEMO05.dwg以名称C03_tut01.dwg保存。为此，从“应用程序菜单”中选择“另存为”>“图形”，或从菜单栏中选择“文件”>“另存为”；将显示“图形另存为”对话框。
注意
如果未显示“图形另存为”对话框，请按 ESC 键并在命令提示下输入 FILEDIA；将提示您为 FILEDIA 输入新值。接下来，在命令提示下输入 1。现在，从“应用程序菜单”中选择“另存为”>“图形”；将显示“图形另存为”对话框。
- 接下来，选择“文档”>“Acade 2025”>“AeData”>“Proj”>“CADCIM”，然后在“文件名”编辑框中输入
C03_tut01。
默认情况下，“文件类型”下拉列表中显示“AutoCAD 2018 图形 (*.dwg)”。
- 从“图形另存为”对话框中选择“保存”按钮；
C03_tut01.dwg文件即被保存。
将图形添加到 CADCIM 项目列表
-
右键单击 CADCIM 项目；将显示一个快捷菜单。从快捷菜单中选择“添加活动图形”选项；将显示“将项目默认值应用到图形设置”消息框。选择“是”按钮；
C03_tut01.dwg即被添加到 CADCIM 项目。 -
将
C03_tut01.dwg图形拖放到 TUTORIALS 子文件夹上；C03_tut01.dwg图形即被移动到 TUTORIALS 子文件夹。
注意
在将 C03_tut01.dwg 图形文件添加到 CADCIM 项目时，如果显示“更新端子关联”消息框，请在其中选择“是”按钮；C03_tut01.dwg 即被添加到 CADCIM 项目。
- 接下来，从“应用程序菜单”中选择“保存”以保存图形。
插入导线

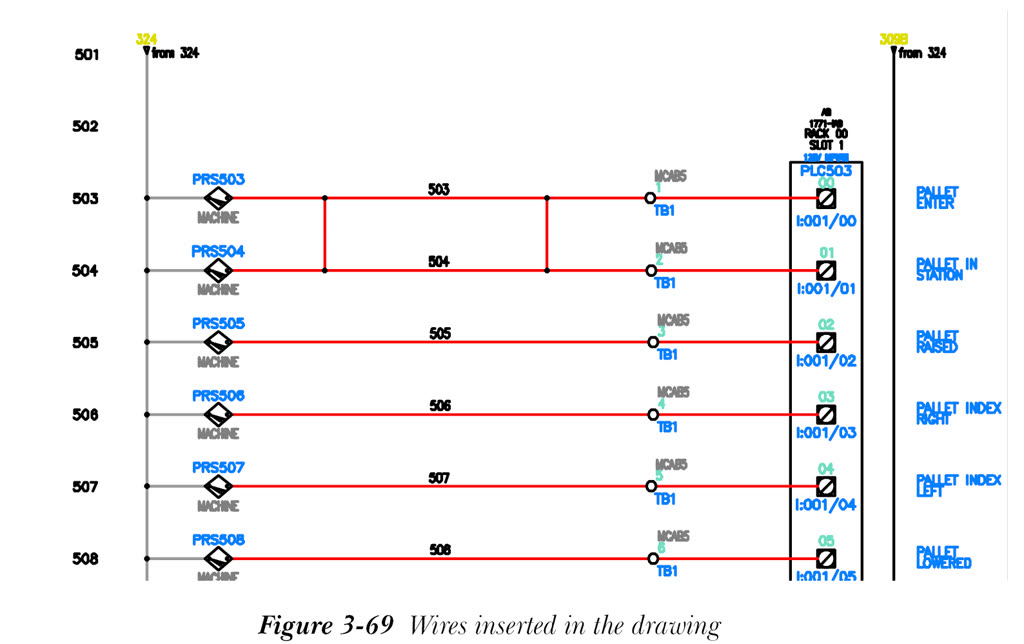

- 从“原理图”>“插入导线/导线编号”>“导线”下拉列表中选择“导线”工具；将提示您指定导线的起点。在导线编号 503 的左侧指定导线的起点，参见图 3-69；将提示您指定导线的端点。现在，在导线编号 504 的左侧指定导线的端点；将再次提示您指定导线的起点。接下来，在导线编号 503 的右侧指定起点；将提示您指定导线的端点。在导线编号 504 的右侧指定导线的端点；导线即被插入到图形中，如图 3-69 所示。
- 按
ENTER键退出命令。
修剪导线

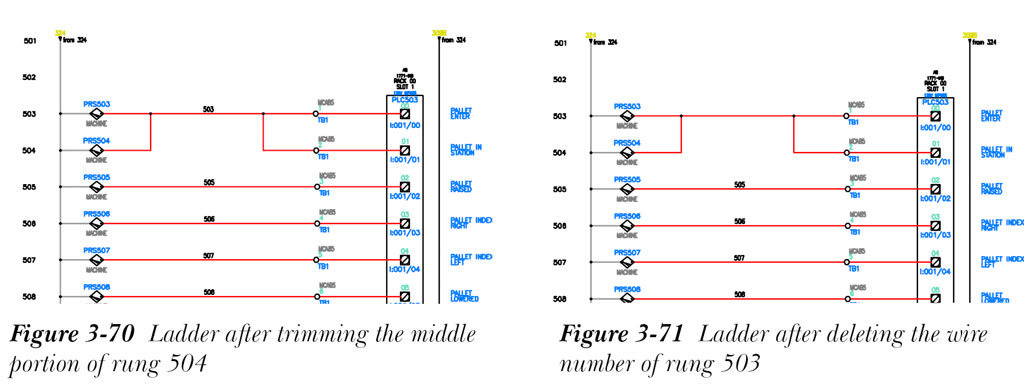

- 从“原理图”选项卡的“编辑导线/导线编号”面板中选择“修剪导线”工具；将提示您选择导线。选择梯级 504 中在梯级 503 和梯级 504 之间造成短路的中间导线；导线即被修剪，如图 3-70 所示。
-
接下来，按
ENTER键退出命令。
删除导线编号
- 从“原理图”选项卡的“编辑导线/导线编号”面板中选择“删除导线编号”工具；将提示您选择对象。选择梯级 503 的导线编号 503，然后按
ENTER键；导线编号 503 即被删除，如图 3-71 所示。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存
C03_tut01.dwg图形文件。
注意
建议将后续章节中的所有教程都保存在 CADCIM 项目的 TUTORIALS 子文件夹中。
