教程 1

教程 1

在本教程中，您将更改图形中导线编号的图形特性，然后更新导线编号。（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 打开并保存图形。

b. 将活动图形添加到 CADCIM 项目列表。

c. 在“图形特性”对话框中更改导线编号的格式。

d. 保存图形。

打开并保存图形

1. 激活 CADCIM 项目并打开图形 DEMO05.DWG。
2. 将图形 DEMO05.DWG 以名称 C12_tut01.dwg 保存。

将活动图形添加到 CADCIM 项目列表

1. 如前所述，将图形 C12_tut01.dwg 添加到 CADCIM 项目列表。接下来，将其移动到 TUTORIALS 子文件夹。

注意

如果显示“更新端子关联”消息框，请在该消息框中选择“是”按钮；C12_tut01.dwg 即被添加到 CADCIM 项目中。

2. 从应用程序菜单中选择“保存”以保存图形。

更改图形特性

1. 在 PROJECT MANAGER 中右键单击 C12_tut01.dwg 图形文件；将显示快捷菜单。从快捷菜单中选择“特性”>“图形特性”；将显示“图形特性”对话框。
2. 默认情况下，已选择“图形设置”选项卡。现在，在“图纸值”区域的“图纸”编辑框中输入 01。
3. 选择“导线编号”选项卡，在“导线编号格式”区域的“格式”编辑框中输入 W-%S%N。
4. 在“图形特性”对话框中选择“确定”按钮以保存更改并退出。
5. 从“原理图”选项卡的“插入导线/导线编号”面板中选择“导线编号”工具；将显示“图纸01 - 导线标记”对话框。

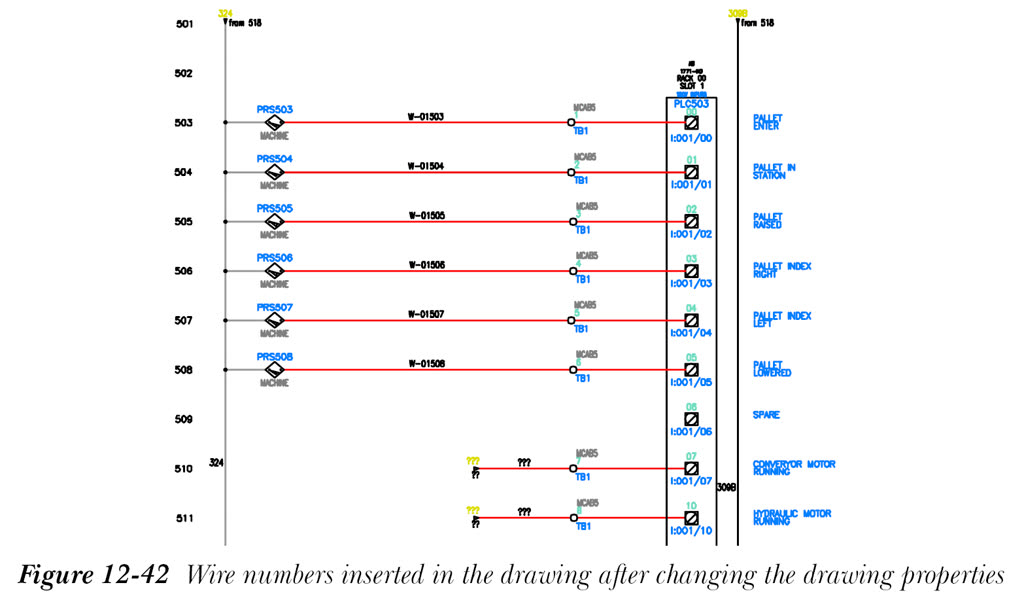

6. 接受默认值，然后选择“整张图形”按钮；导线编号将插入到整个图形的导线中，如图 12-42 所示。

保存图形文件

1. 从应用程序菜单中选择“保存”以保存图形文件 C12_tut01.dwg。
