自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行对照：

1. 以下哪个命令用于插入连接器？

(a) AECONNECTOR (b) AECONNECTORPIN

(c) AEWIRE (d) AECONNECTORLIST

2. 当您选择 __ 工具时，连接器将拆分为两个独立的部分。
3. “插入连接器”对话框中的 __ 和 __ 按钮用于更改连接器的方向。
4. __ 工具用于增加连接器的长度。
5. __ 工具用于在图形中插入 WBlock 回路。
6. 连接器用于在单个连接点处连接一根导线或一组导线。（对/错）
7. 当您选择 旋转连接器（Rotate Connector） 工具时，连接器的方向在水平和垂直位置之间切换。（对/错）
8. 插入拼接（Insert Splice） 工具用于通过插入拼接来连接导线。（对/错）
9. 交换连接器插针（Swap Connector Pins） 工具用于交换插针编号和插针位置。（对/错）
10. 您可以通过选择 反转连接器（Reverse Connector） 工具来翻转连接器。（对/错）

复习题

回答以下问题：

1. “插入连接器”对话框中的以下哪个选项用于仅显示连接器的插头？

(a) 仅插座 (b) 仅插头

(c) 插头/插座组合 (d) 全部插入

2. 以下哪个按钮用于展开“插入连接器”对话框？

(a) 插入 (b) 旋转

(c) 列表 (d) 详细信息

3. 以下哪个工具用于创建新回路？

(a) 移动回路 (b) 复制回路

(c) 插入保存的回路 (d) 保存回路到图标菜单

4. “拆分块”对话框中的以下哪个单选按钮用于在连接器断开处绘制直线？

(a) 绘制它 (b) 锯齿线

(c) 直线 (d) 允许垫片/断开

5. 与原理图梯形图相比，点对点原理图接线图更接近机器或控制系统的实际接线方式。（对/错）
6. 挪移（Scoot） 工具用于沿导线移动连接器。（对/错）
7. “使用中的连接器插针编号”对话框中的“描述”列仅显示插头的描述。（对/错）
8. 您可以通过选择 多导线总线（Multiple Wire Bus） 工具向图形中插入多根导线。（对/错）
9. 可以通过选择 旋转连接器（Rotate Connector） 工具将连接器沿顺时针方向旋转。（对/错）

练习题

练习 1

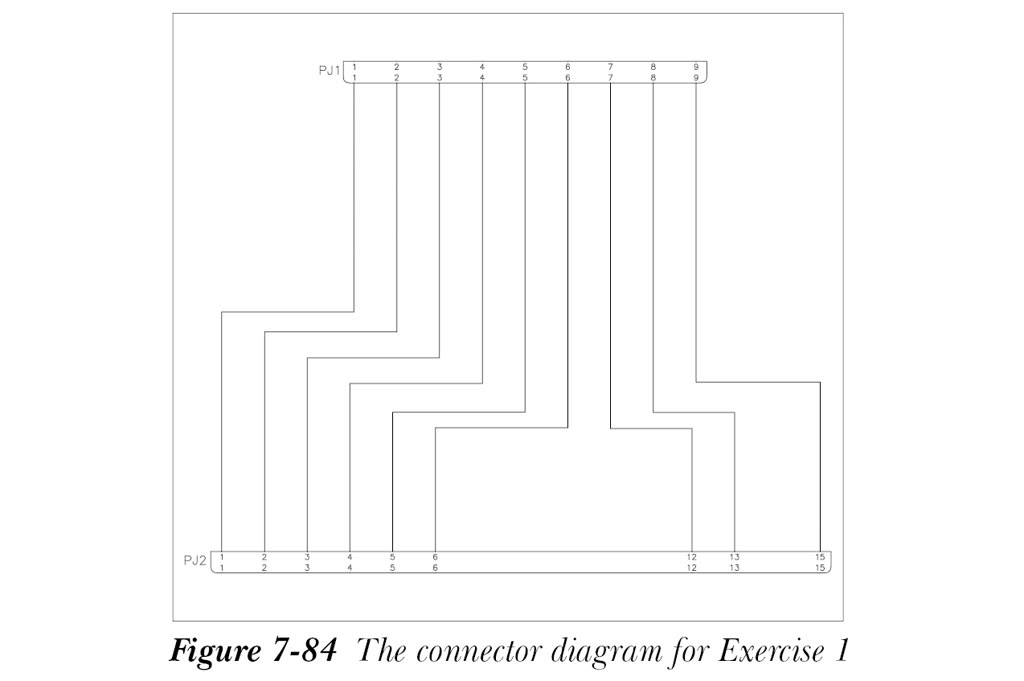

创建如图 7-84 所示的连接器图，然后使用 删除连接器插针（Delete Connector Pins） 工具删除插针 7、8、9、10、11 和 14。接下来，将图形保存为 C07_exer01.dwg。（预计时间：20 分钟）

练习 2

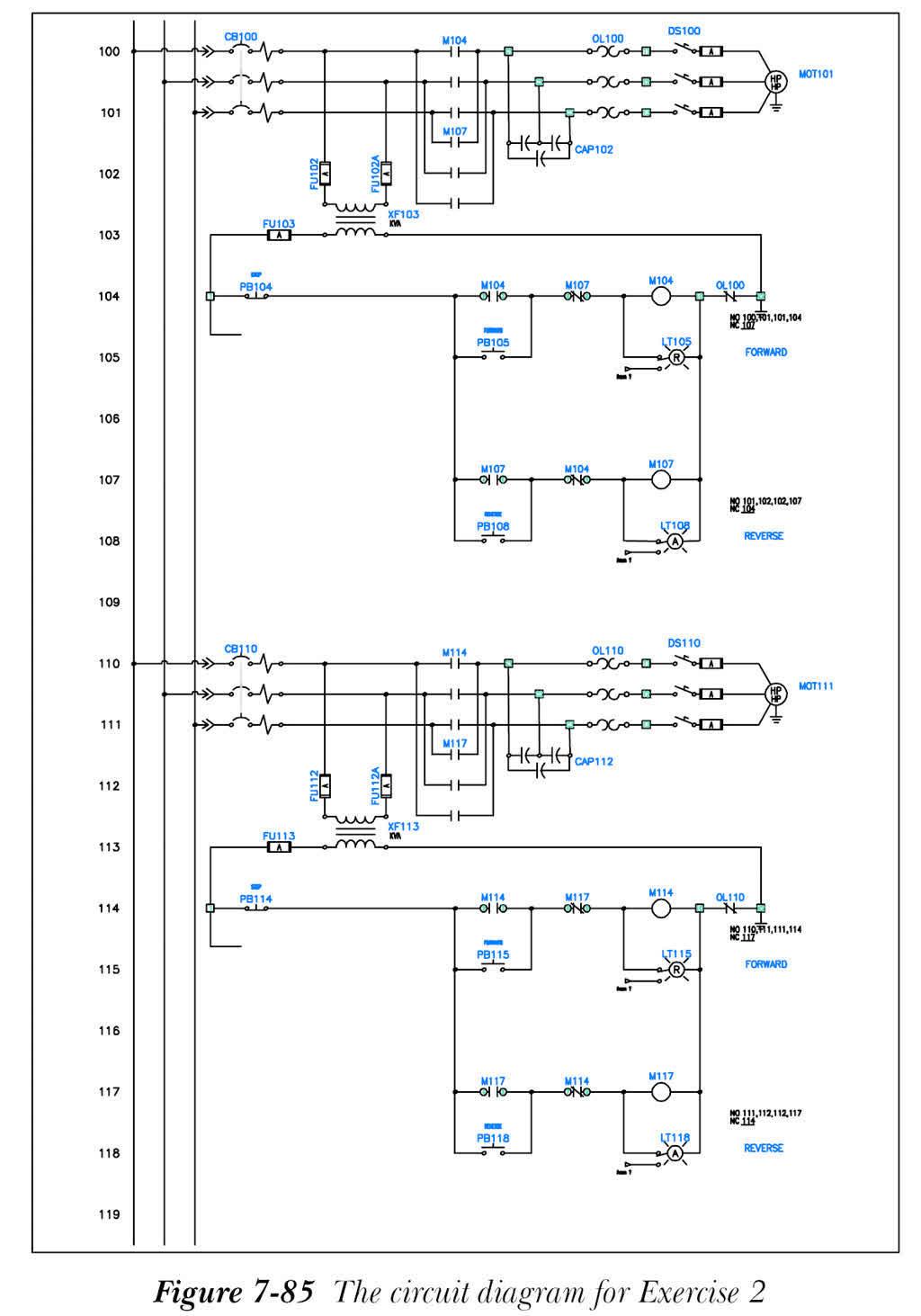

创建具有以下参数的三相梯形图：间距 = 1.000，相区域的间距 = 0.5000，梯级 = 20，参考编号 = 100。接下来，从“插入元件”对话框的“NFPA: 保存的用户回路”区域中，在梯级 100 处插入保存的回路“用户回路 24”。然后，复制该回路并将其放置在梯级 110 处，如图 7-85 所示。在“保存回路到图标菜单”对话框中以名称 Trial_circ_2 保存该回路。（预计时间：20 分钟）

自测题答案

1. a
2. 拆分连接器
3. 翻转、旋转
4. 拉伸连接器
5. 插入 WBlock 回路
6. 对
7. 对
8. 对
9. 错
10. 对
