自测题
回答以下问题，然后与本章末尾给出的答案进行比较:
- 以下哪个命令用于将元件插入图形?
(a) AECOMPONENT (b) AEEDITCOMPONENT
(c) AEPLCP (d) AECOPYCOMP
- 当您从“插入元件”对话框中选择子元件时，在指定元件的插入点后将显示 __ 对话框。
- __ 工具用于通过直接从选定的面板布局图形中提取元件信息来创建所有面板元件的列表。
- __ 工具用于将一个块实例替换为另一个块。
- “面板元件”对话框中的 __ 按钮用于重新打开“面板布局列表 > 原理图元件插入”对话框，使您能够重新提取数据或选择要使用的已保存外部文件。
- 当您在“原理图元件或回路”对话框中选择“添加”按钮时，将显示 __ 对话框。
- “插入元件”对话框右侧的“最近使用”区域显示当前编辑会话期间插入的元件。(对/错)
- “插入/编辑元件”对话框中的“确定-重复”按钮用于插入与已插入图形中的元件类似的另一个元件。(对/错)
- 如果在“插入/编辑元件”对话框的“元件标记”区域中选择“固定”复选框，则元件标记在自动重标记操作期间不会更新。(对/错)
- “目录浏览器”对话框在其查阅模式下显示与插入元件的族类型匹配的数据库表。(对/错)
复习题
回答以下问题:
- 当您选择
图标菜单（Icon Menu）工具时，将显示以下哪个对话框?
(a) 插入元件 (b) 原理图元件或回路
(c) 选择元件列表文件 (d) 插入/编辑元件
- 如果您在“目录浏览器”对话框中选择“目录检查”按钮，将显示以下哪个对话框?
(a) 查找: 目录指定 (b) 交叉参考元件替代
(c) 设置 (d) 材料表检查
- 以下哪个工具（如果选择）会显示“交换块/更新块/库交换”对话框?
(a) 插入元件 (b) 交换/更新块
(c) 编辑元件 (d) 插入元件（目录列表）
- 要一次插入多个元件，请从“原理图”选项卡的“插入元件”面板中选择 __ 工具。
- 您不能从“面板元件”对话框中选择多个元件。(对/错)
- 插入子元件的过程与插入父元件的过程类似。(对/错)
- 将元件插入图形后，您将无法编辑该元件。(对/错)
- “插入/编辑元件”对话框中的“元件替代”复选框用于更改元件的交叉参考格式并替代“图形特性”对话框中的设置。(对/错)
- 如果“插入/编辑元件”对话框中的“额定值”区域未激活，则意味着正在编辑的元件没有额定值属性。(对/错)
- 如果选择“目录检查”按钮，则仅执行材料表检查，但不显示结果。(对/错)
练习
练习 1

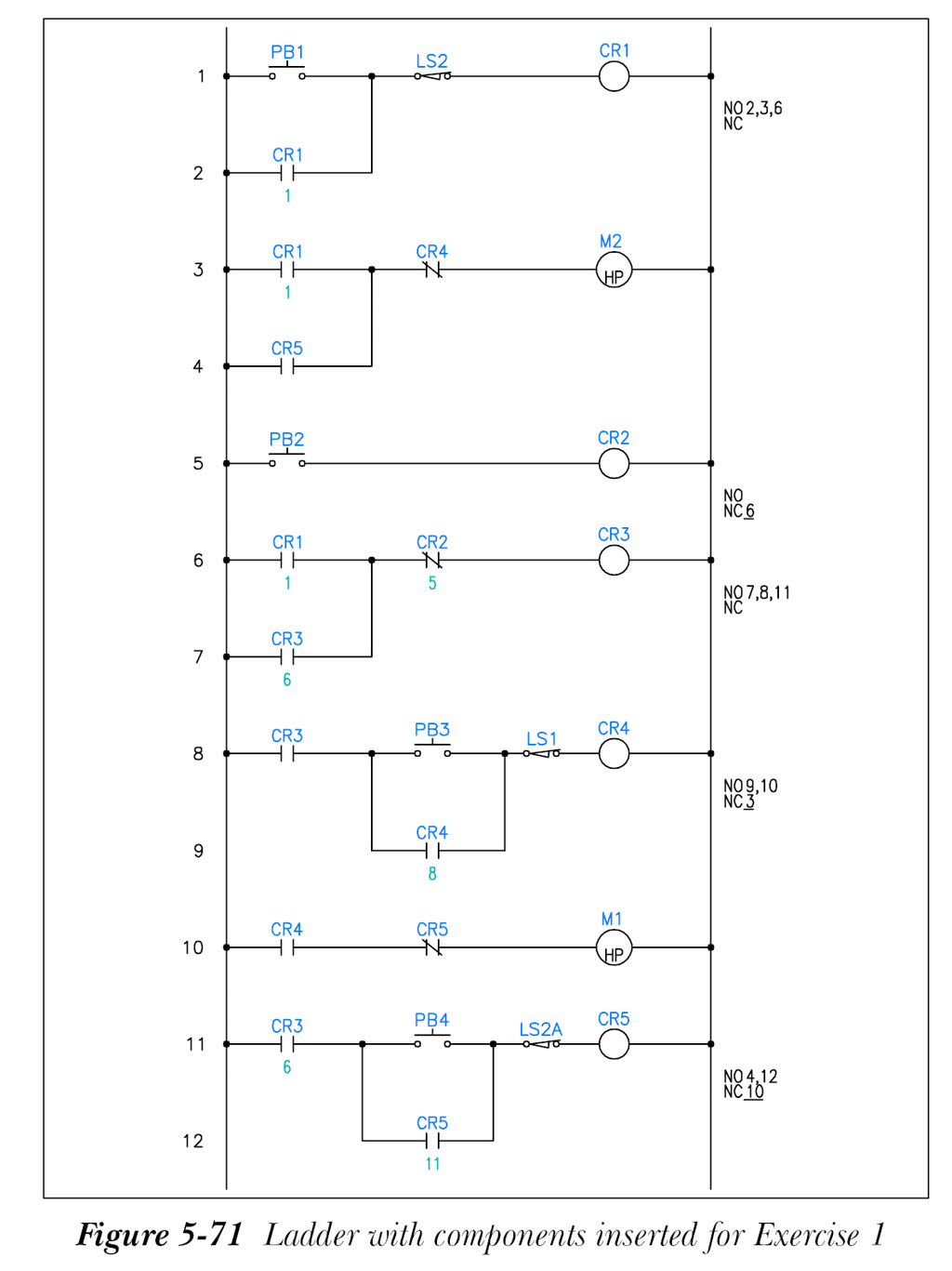

在 NEW_PROJECT 项目中创建一个名为 C05_exer01.dwg 的新图形，并插入具有以下规格的梯形图: 宽度 = 5；间距 = 1.000；梯级 = 12，第 1 参考 = 1。此外，您将把元件插入梯形图中，如图 5-71 所示。使用 导线（Wire） 工具添加导线，使用 修剪导线（Trim Wire） 工具修剪导线。图 5-71 显示了练习 1 的完整梯形图。（预计时间: 25 分钟）
练习 2

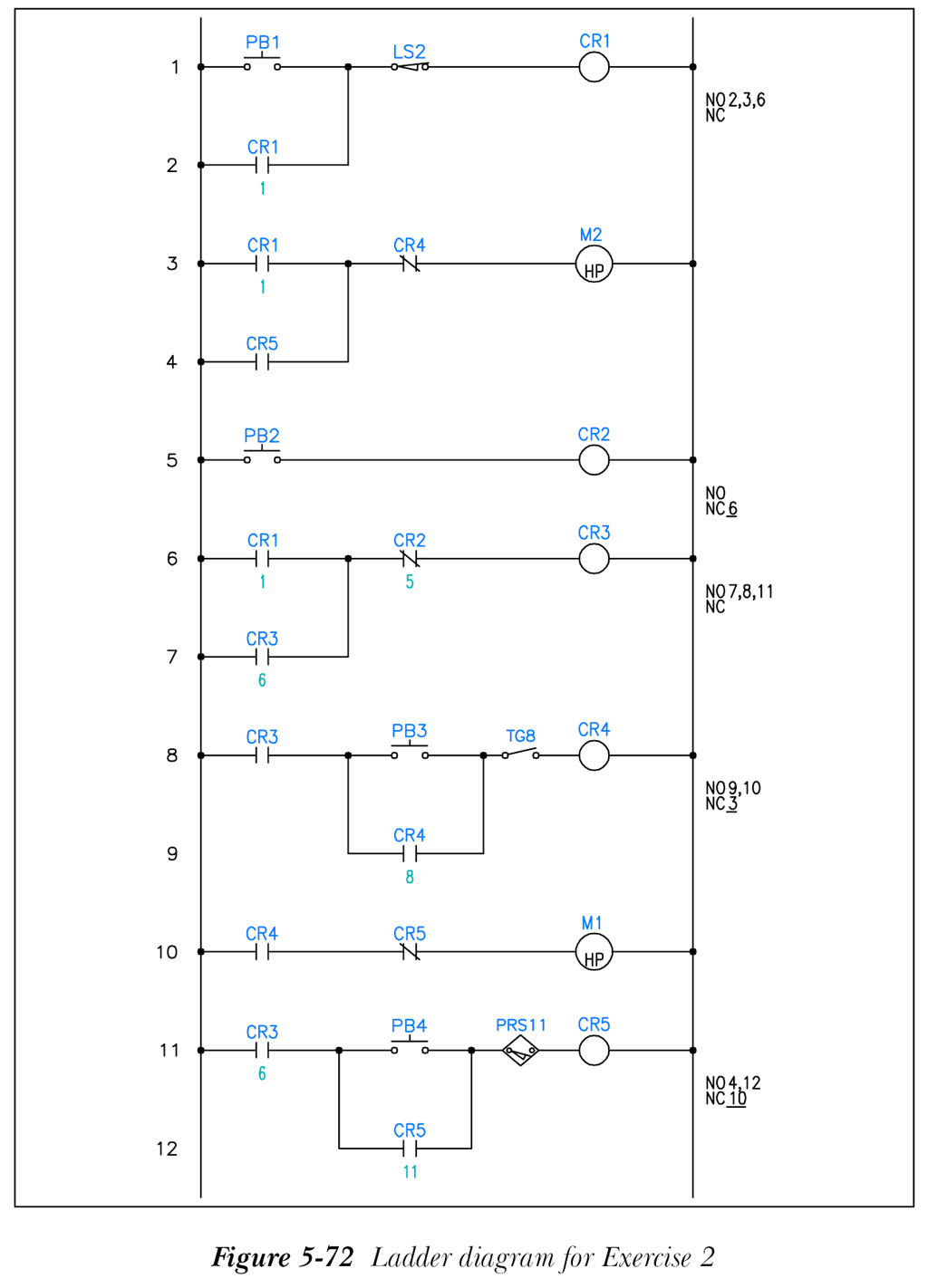

在本练习中，您将把符号库设置从 NFPA 更改为 JIC 125。接下来，您将把 NFPA 库的限位开关 LS1 与 JIC 125 库的常开拨动开关 TG8 交换，并将 LS2A 与接近开关 PRS11 交换，如图 5-72 所示。此外，您将为 NEW_PROJECT 项目创建项目特定目录数据库。（预计时间: 20 分钟）
自测题答案
- a
- 插入/编辑子元件
- 面板列表
- 交换/更新块
- 重新加载
- 添加记录
- 对
- 对
- 对
- 对
