插入参数化 PLC 模块

插入参数化 PLC 模块

功能区：原理图 > 插入元件 > 插入 PLC 下拉列表 >

插入 PLC（参数化）

工具栏：ACE:主电气 > 插入 PLC（参数化）

或 ACE:插入 PLC > 插入 PLC（参数化）

菜单：元件 > 插入 PLC 模块 > 插入 PLC（参数化）

命令：AEPLCP

AutoCAD Electrical 可以通过参数化生成技术按需生成不同图形样式的 PLC I/O 模块。这些模块由数据库文件和符号块库生成。PLC I/O 模块可以作为独立符号插入。PLC 模块的行为与其他原理图元件类似。这些模块是 AutoCAD 块，包含连接点、标记等属性。

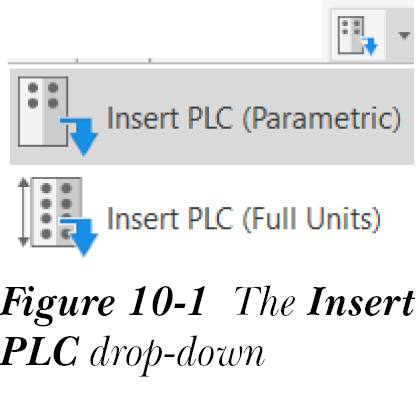

要插入 PLC 模块，请从“原理图”选项卡的“插入元件”面板中的“插入 PLC”下拉列表中选择“插入 PLC（参数化）”工具，如图 10-1 所示；

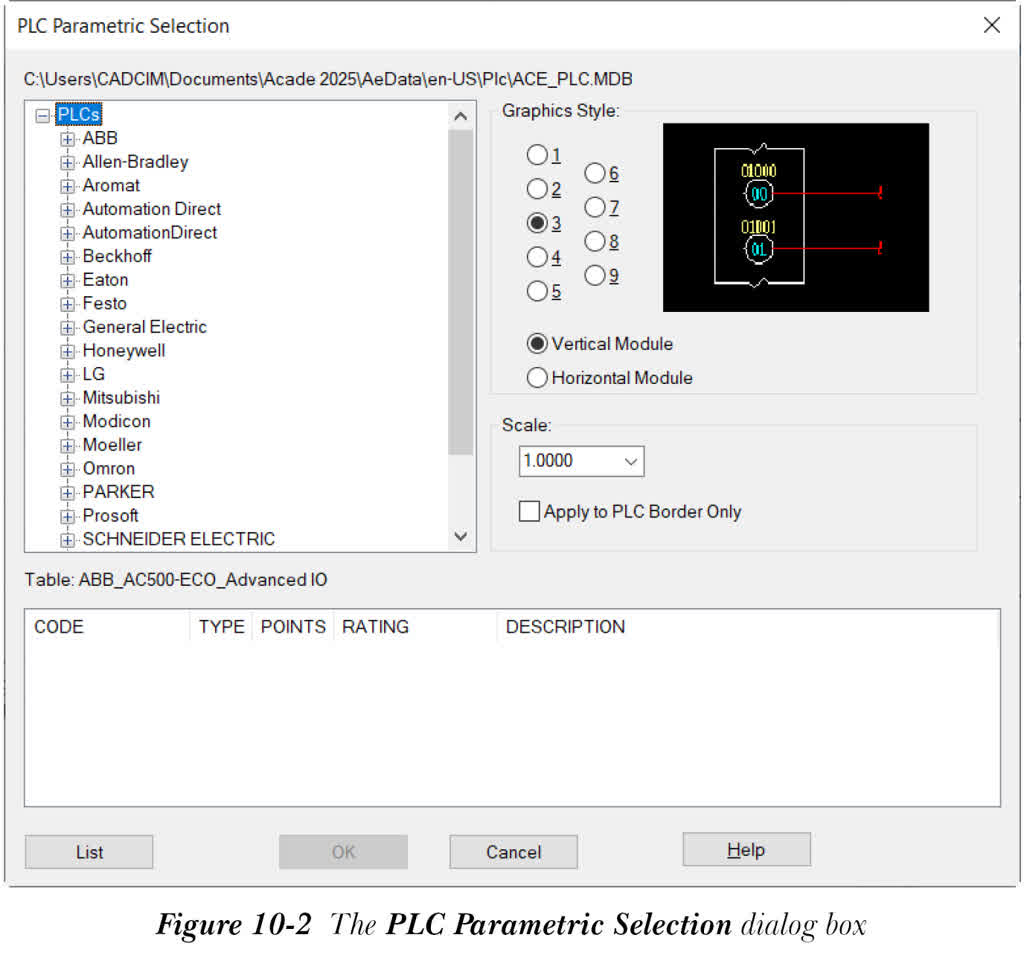

将显示“PLC 参数化选择”对话框，如图 10-2 所示。

使用此对话框，您可以选择要插入到图形中的 PLC 模块及其图形。接下来将讨论此对话框中的不同选项和区域。

制造商目录树

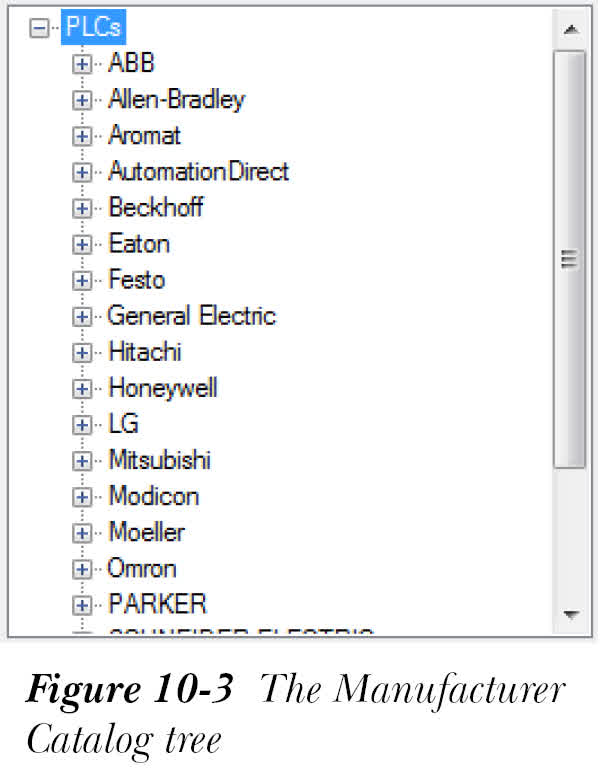

“制造商目录”树如图 10-3 所示，显示 PLC 模块的列表。可以通过选择 PLC 的制造商、系列和类型来过滤此列表。“制造商目录”树中显示的数据存储在 ACE_PLC.mdb 数据库文件中。

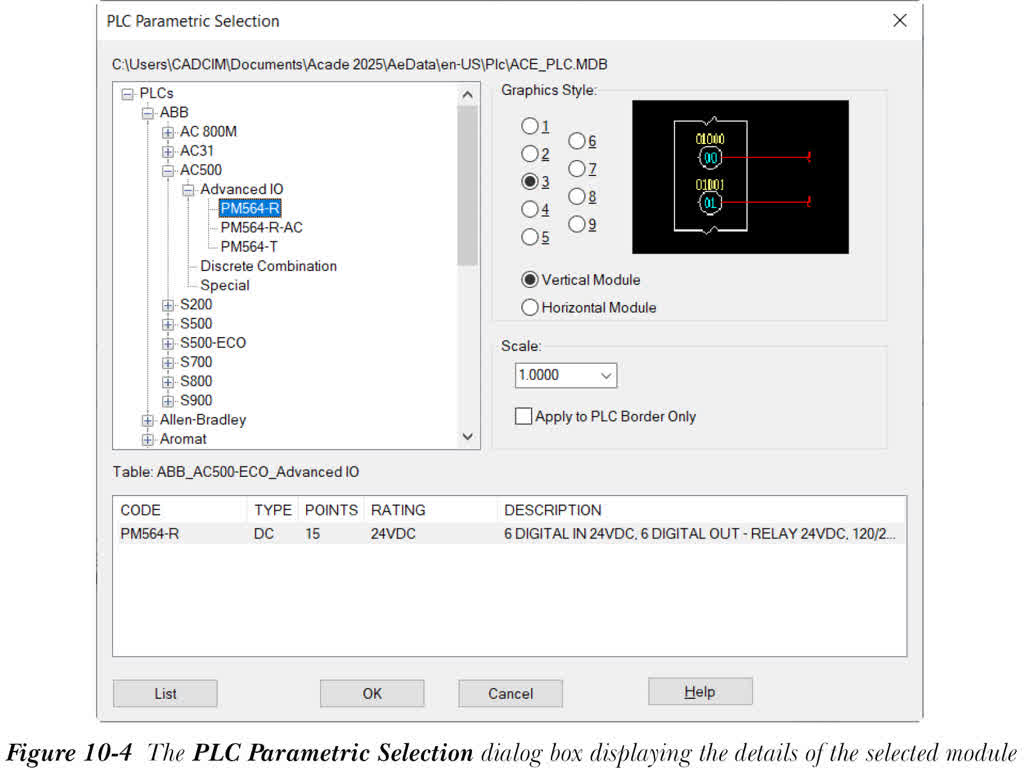

您可以从“制造商目录”树中选择一个 PLC 模块。为此，请单击所需制造商模块上的 + 号；将显示所选制造商的 PLC 模块。从模块列表中选择所需的模块；所选模块的详细信息将显示在“PLC 参数化选择”对话框的下部，如图 10-4 所示。

图形样式区域

“图形样式”区域显示 PLC 模块的图形样式。此区域包含五个（1-5）预定义的 PLC 样式和四个（6-9）用户定义的 PLC 样式。使用用户定义的样式，您可以添加您选择的 PLC 样式。当您选择样式编号时，该样式的预览将显示在“图形样式”区域的预览窗口中。

您可以通过从“图形样式”区域选择“垂直模块”或“水平模块”单选按钮，将 PLC 模块垂直或水平插入到图形中。

比例区域

在“比例”区域中，您可以指定 PLC 模块的比例。为此，请从“比例”区域选择“仅应用于 PLC 边框”复选框，以在插入时仅将比例应用于 PLC 模块的边框。默认情况下，此复选框处于清除状态。

列表

“列表”按钮用于显示所选模块的报表。为此，请选择“列表”按钮；将显示“报表生成器”对话框。“报表生成器”对话框中的选项已在第 9 章中讨论。

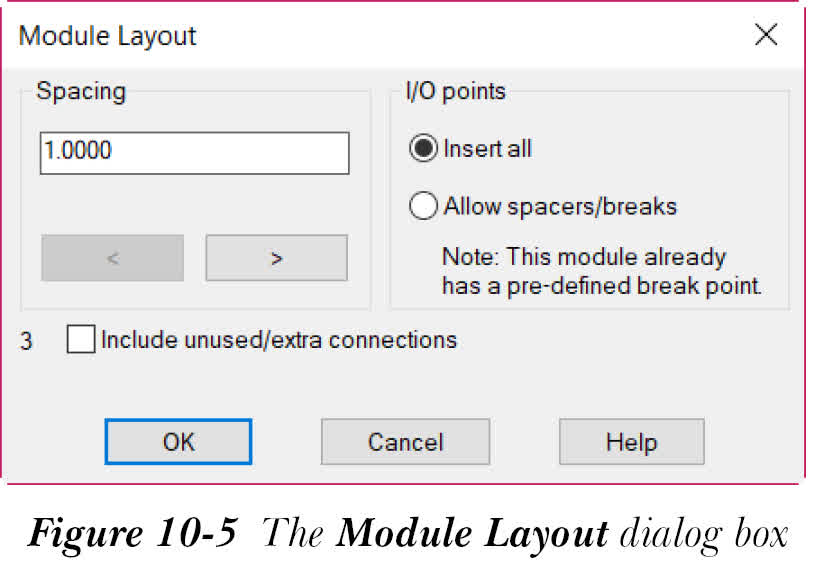

选择所需的模块、图形样式和比例后，从“PLC 参数化选择”对话框中选择“确定”按钮；模块的轮廓将显示出来，在最顶部 I/O 点的导线连接点处有一个“X”，并且系统将提示您指定 PLC 模块的插入点。指定插入点；将显示“模块布局”对话框，如图 10-5 所示。接下来将讨论此对话框中的不同区域和选项。

间距区域

“间距”区域中的编辑框用于指定模块 I/O 点之间的间距。默认情况下，此编辑框中的间距值将与梯形图底层梯级的间距相同。要替代间距值，您需要在“间距”区域的编辑框中输入新值。要增加或减少编辑框中的值，请选择“间距”区域中编辑框下方的箭头按钮。

I/O 点区域

“I/O 点”区域用于指定是将模块分成多个部分，还是在一次操作中插入 PLC 模块的所有 I/O 点而不中断。“I/O 点”区域包含以下单选按钮：

全部插入

“全部插入”单选按钮默认处于选中状态，用于在一次操作中插入模块而不进行任何中断。

允许间隔/中断

选择“允许间隔/中断”单选按钮可将模块分成多个部分。

包括未使用/额外连接

“包括未使用/额外连接”复选框用于将所有未使用和额外的连接包括到 PLC 模块中。

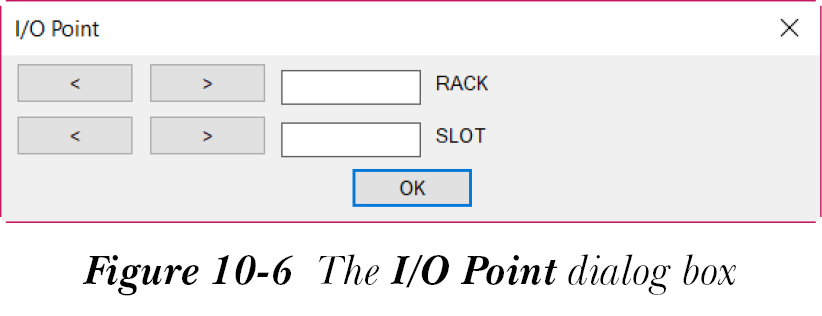

在“模块布局”对话框中指定所需选项后，从此对话框中选择“确定”按钮；将显示“I/O 点”对话框，如图 10-6 所示。

在此对话框中，分别在“机架”和“插槽”编辑框中输入所需的机架和插槽值。选择这些编辑框左侧的箭头按钮可增加或减少“机架”和“插槽”编辑框中的值。

注意

“I/O 点”对话框中的选项取决于从“PLC 参数化选择”对话框中选择的 PLC 模块。

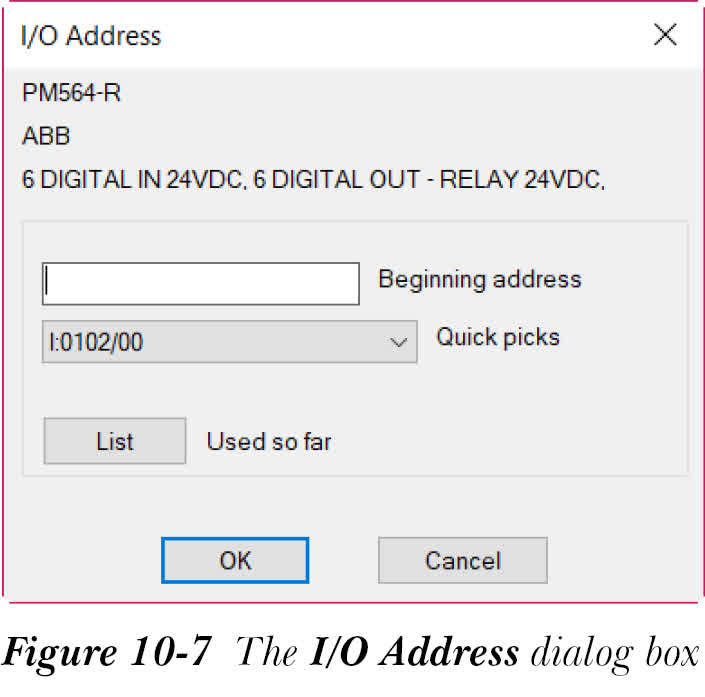

在“I/O 点”对话框中指定所需值后，从此对话框中选择“确定”按钮；将显示“I/O 地址”对话框，如图 10-7 所示。使用此对话框，您可以指定第一个 I/O 点的地址。

“快速选取”下拉列表中的值基于您在“I/O 点”对话框的“机架”和“插槽”编辑框中指定的值。从“快速选取”下拉列表中选择所需的值；该值将显示在“起始地址”编辑框中。或者，在“起始地址”编辑框中为 PLC 模块的第一个 I/O 地址输入所需的值。请注意，模块的其他 I/O 点将基于“起始地址”编辑框中指定的值递增。

要查看所选 PLC 模块的信息，请选择“I/O 地址”对话框中的“列表”按钮；将显示“报表生成器”对话框。

在“I/O 地址”对话框中指定所需选项后，选择此对话框中的“确定”按钮；所选的 PLC 模块将插入到图形中。

插入间隔和中断

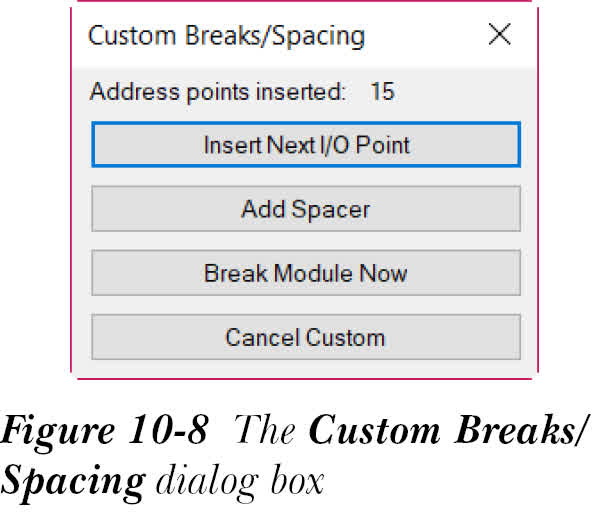

如果模块无法放入单个梯形图中，您可以中断模块，并继续在同一图形的其他区域或另一个图形中插入该模块。此外，您还可以添加间隔以跳过模块的 I/O 点。要中断模块或添加间隔，请从“模块布局”对话框的“I/O 点”区域选择“允许间隔/中断”单选按钮，然后选择“确定”按钮；将显示“I/O 点”对话框。此对话框已在前文讨论过。在此对话框中，指定所需选项，然后选择“确定”按钮；将显示“自定义中断/间隔”对话框，如图 10-8 所示。

接下来将讨论“自定义中断/间隔”对话框中的选项。

插入下一个 I/O 点

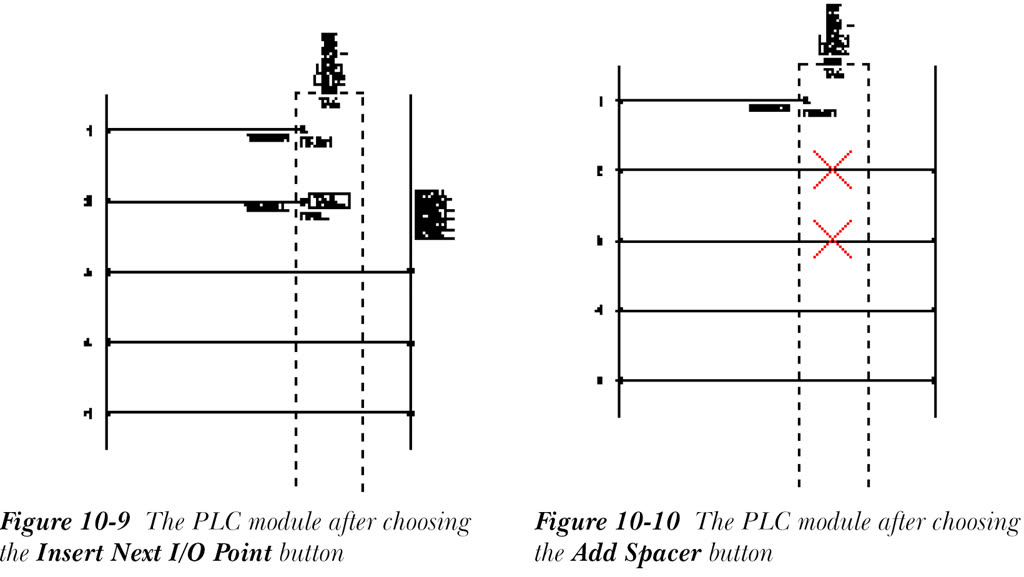

选择“插入下一个 I/O 点”按钮；PLC 模块的下一个 I/O 点将插入到梯形图的梯级上，不留空格。图 10-9 显示了选择“插入下一个 I/O 点”按钮后插入到梯形图中的 PLC 模块。

添加间隔

要向模块中添加空格，请选择“添加间隔”按钮；图形中将显示一个十字标记，表示在 PLC 模块中添加了一个空格。请注意，此时不会插入 I/O 地址。图 10-10 显示了选择“添加间隔”按钮后的 PLC 模块。

立即中断模块

“立即中断模块”按钮用于在当前 I/O 点处中断模块，次数不限。要中断模块，请从“自定义中断/间隔”对话框中选择“立即中断模块”按钮；系统将提示您指定所需 PLC 模块的插入点。指定插入点；将再次显示“模块布局”对话框。在此对话框中指定所需选项并选择“确定”按钮；将再次显示“自定义中断/间隔”对话框。请注意，模块将在此点处中断。图 10-11 显示了从“自定义中断/间隔”对话框中选择“立即中断模块”按钮后的 PLC 模块。

取消自定义

“取消自定义”按钮用于在 PLC 模块中插入剩余的 I/O 点，而不进行任何中断或添加间隔。

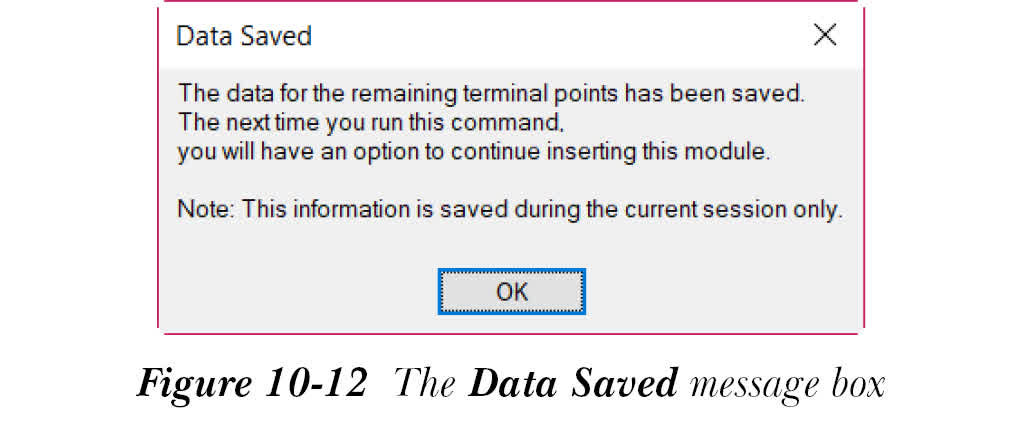

现在，如果您想停止插入过程以移动到其他图形或执行命令，则必须先中断模块。为此，请在“模块布局”对话框中选择“允许间隔/中断”单选按钮，然后选择“确定”；将显示“I/O 点”对话框。在此对话框中输入所需信息并选择“确定”；将显示“I/O 地址”对话框。从此对话框中选择“确定”；将显示“自定义中断/间隔”对话框。在此对话框中，选择“立即中断模块”按钮；系统将提示您指定模块的插入点。接下来，按 ESC 键取消模块的插入；将显示“数据已保存”消息框，如图 10-12 所示。

“数据已保存”消息框通知您模块的剩余部分已保存。请注意，AutoCAD Electrical 仅会为当前会话保存此信息。从“数据已保存”消息框中选择“确定”按钮。现在，在继续插入 PLC 模块之前，您可以执行任意数量的命令或操作。

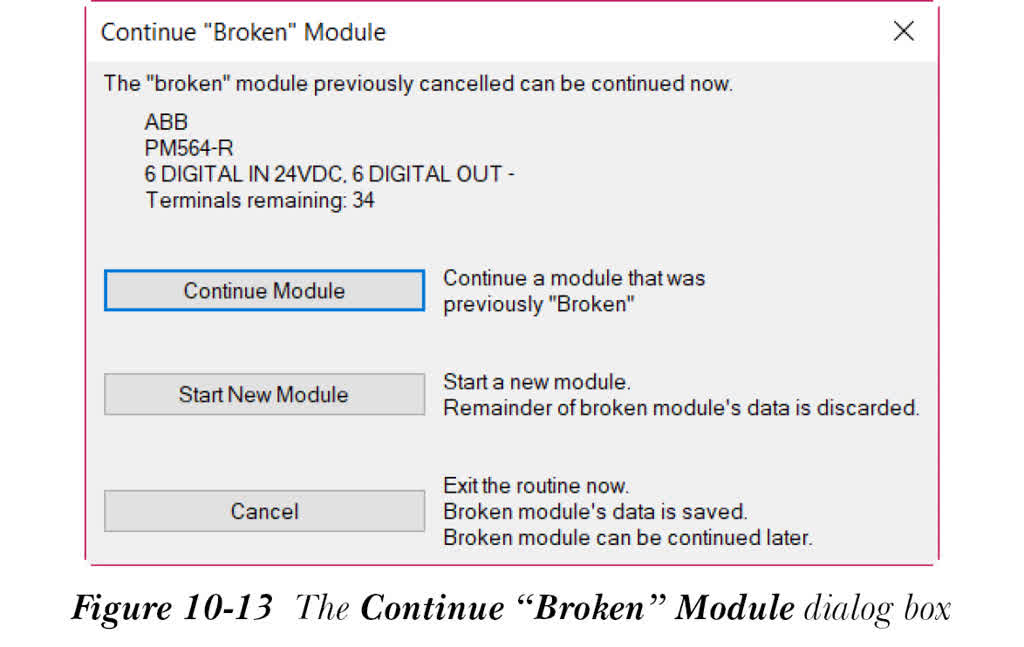

现在，如果您从“原理图”选项卡的“插入元件”面板中选择“插入 PLC（参数化）”工具，将显示“继续‘中断的’模块”对话框，如图 10-13 所示。接下来将讨论此对话框中的选项。

继续模块

“继续模块”按钮用于继续先前中断的模块。

启动新模块

“启动新模块”按钮用于启动一个新模块，并放弃中断模块的剩余数据。

取消

选择“取消”按钮可退出“继续‘中断的’模块”对话框。选择此按钮后，中断模块的数据将被保存。您可以稍后插入中断的模块。

注意

如果您选择“启动新模块”按钮或退出 AutoCAD Electrical，您将丢失已保存的数据。
