从设备列表插入封装
功能区: 面板 > 插入元件封装 >
插入封装下拉列表 > 设备列表
工具栏: ACE:面板布局 > 插入封装下拉列表 >
插入封装（用户定义列表）> 插入封装（设备列表）
或 ACE:元件封装 > 插入封装（用户定义列表）>
插入封装（设备列表）
或 ACE:插入封装（列表）> 插入封装（设备列表）
菜单: 面板布局 > 插入封装列表 > 插入封装（设备列表）
命令: AEFOOTPRINTEQ

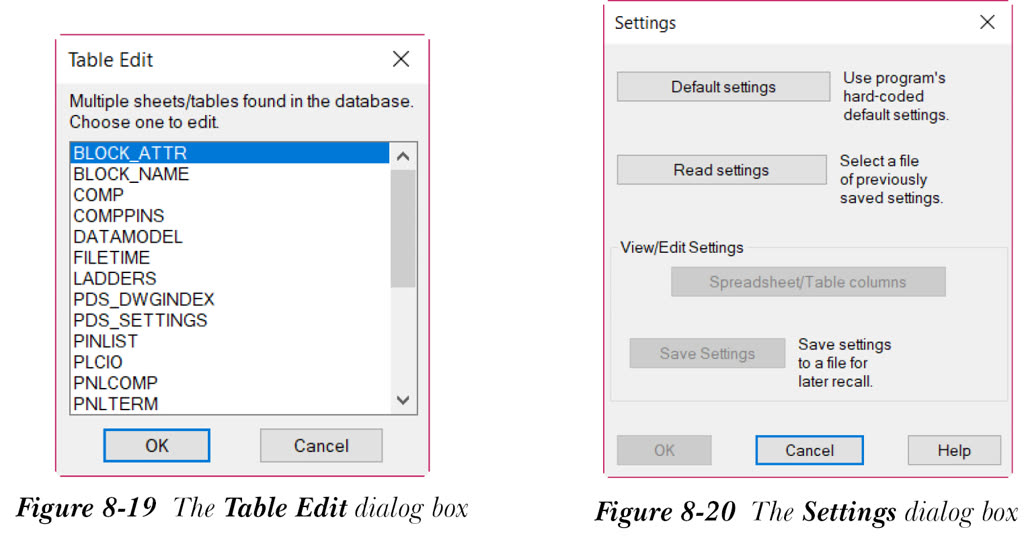

设备列表（Equipment List） 工具用于从设备列表中提取数据，并通过在 footprint_lookup.mdb 文件中搜索来查找合适的面板符号。要从设备列表中提取封装并将其插入到图形中，请从“面板”选项卡的“插入元件封装”面板中选择“设备列表”工具；将显示“选择设备列表电子表格文件”对话框。从该对话框中选择所需文件，然后选择“打开”按钮；将显示“表编辑”对话框，如图 8-19 所示。在该对话框中选择表或工作表，然后选择“确定”按钮；将显示“设置”对话框，如图 8-20 所示。“设置”对话框中的选项已在第 5 章中讨论过。

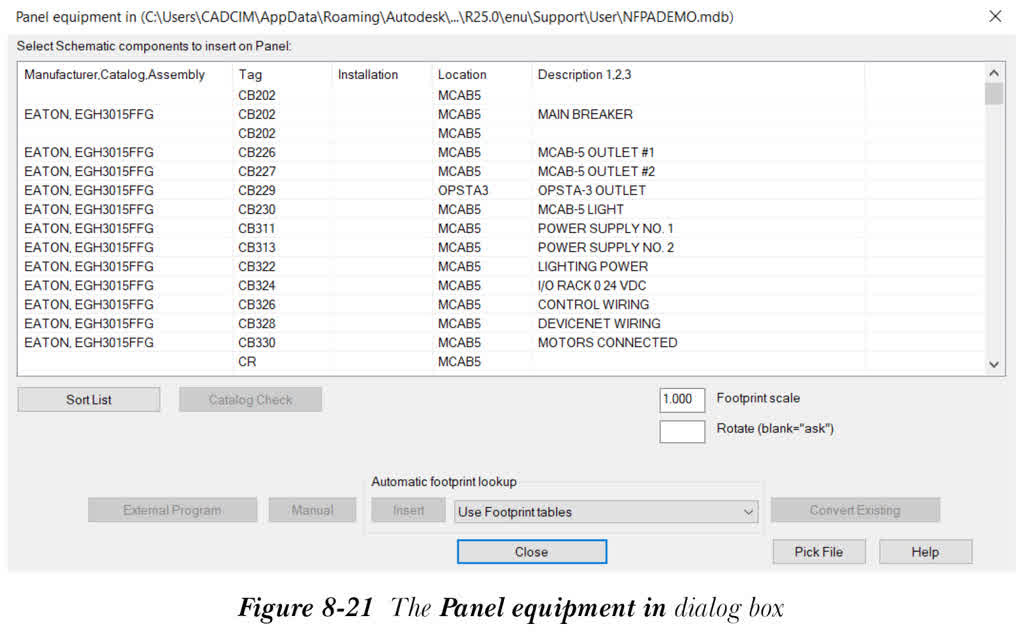

只有在选择“默认设置”按钮后，“设置”对话框中的“确定”按钮才会被激活。选择“默认设置”按钮，然后选择“确定”按钮；将显示“面板设备输入”对话框，如图 8-21 所示。“面板设备输入”对话框中的选项与“原理图元件”对话框中的选项相同，请参考图 8-4。

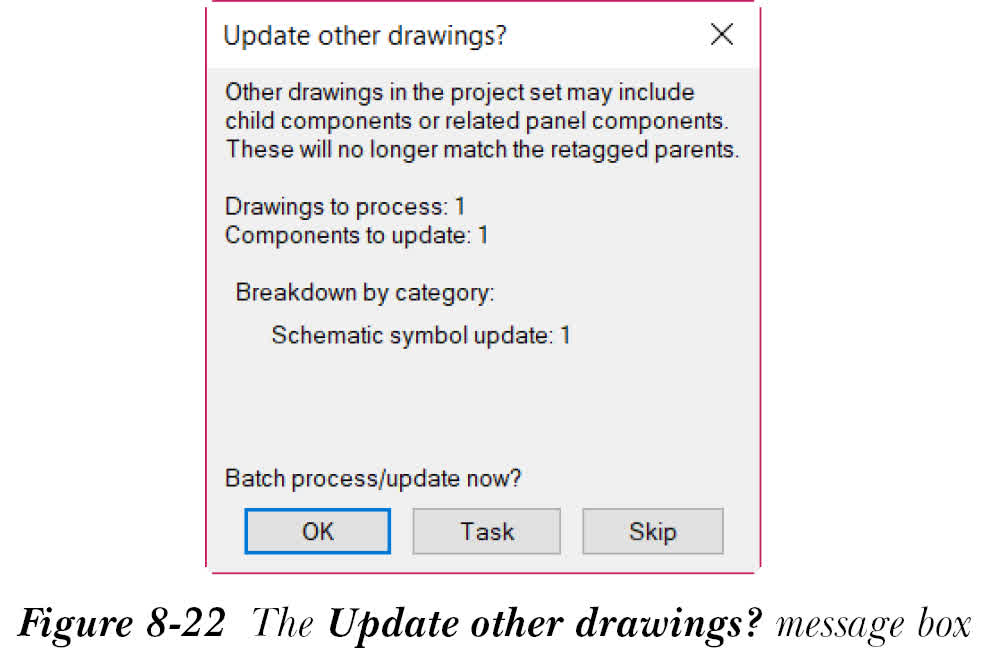

接下来，选择要在面板布局图形中插入的原理图元件；“插入”按钮将被激活。选择“插入”按钮；系统将提示您指定封装的位置。指定位置；系统将提示您选择旋转角度。通过沿水平或垂直方向移动光标来选择旋转角度，然后按 ENTER 键；将显示“面板布局 - 元件插入/编辑”对话框。在该对话框中输入所需信息，然后选择“确定”按钮；封装将被插入到图形中，并再次显示“面板设备输入”对话框。要向图形中插入更多封装，需要重复上述步骤。要退出“面板设备输入”对话框并保存该对话框中所做的更改，请选择“关闭”按钮。请注意，如果项目中其他图形中存在子元件或相关面板元件，则在“面板设备输入”对话框中选择“关闭”按钮后，将显示“更新其他图形？”消息框，如图 8-22 所示。从该对话框中选择“确定”按钮以更新项目的其他图形；将显示“QSAVE”消息框。接下来，在“QSAVE”消息框中选择“确定”按钮，以相应地保存并更新图形。
