自测题
回答以下问题，然后与本章末尾给出的答案进行对照：
- 以下哪个命令用于创建导线类型？
(a) AESOURCE (b) AEWIRETYPE
(c) AEATTSHOW (d) AECONVERTWIRETYPE
- __ 工具用于拉伸导线，直到它与另一条导线或元件相接。
- 图形的导线图层名称在 __ 对话框中设置。
- __ 工具用于将导线弯曲成直角。
- __ 工具用于将源信号箭头插入导线中。
- __ 工具用于将导线颜色/线径标签插入导线中。
- 当线放置在 AutoCAD Electrical 定义的导线图层上时，AutoCAD Electrical 会将 AutoCAD 线图元视为导线。（对/错）
- “多相母线”工具用于创建多相母线布线。（对/错）
- “修剪导线”工具用于修剪导线以及插入其中的元件。（对/错）
- 您可以在 AutoCAD Electrical 中定义有限数量的导线图层。（对/错）
复习题
回答以下问题：
- 以下哪个对话框与 AutoCAD“图层特性管理器”对话框类似？
(a) 多相母线 (b) 设置导线类型
(c) 更改/转换导线类型 (d) 创建/编辑导线类型
- 以下哪个工具用于将导线编号移动到同一导线网络中的不同导线？
(a) 挪移 (b) 移动导线编号
(c) 复制导线编号 (d) 以上都不是
- 以下哪个命令用于插入导线编号？
(a) AEWIRE (b) AEWIREGAP
(c) AEWIRENO (d) AECOPYWIRENO
- 以下哪个工具用于将导线编号从右侧、左侧、顶部或底部移动到与导线成一直线，反之亦然？
(a) 导线编号引线 (b) 交换导线编号
(c) 移动/显示属性 (d) 切换导线编号（成一直线）
- 您可以自动将导线编号添加到项目图形中的每个导线网络。（对/错）
- 导线编号是附着到不可见块上的属性。（对/错）
- 您可以将成一直线标记插入到任何导线中。（对/错）
- “创建/编辑导线类型”工具仅用于创建导线类型。（对/错）
- 如果图形中没有导线图层，新导线将绘制在 WIRES 图层中。（对/错）
- “设置导线类型”对话框仅用于为新导线设置导线类型。（对/错）
练习
练习 1

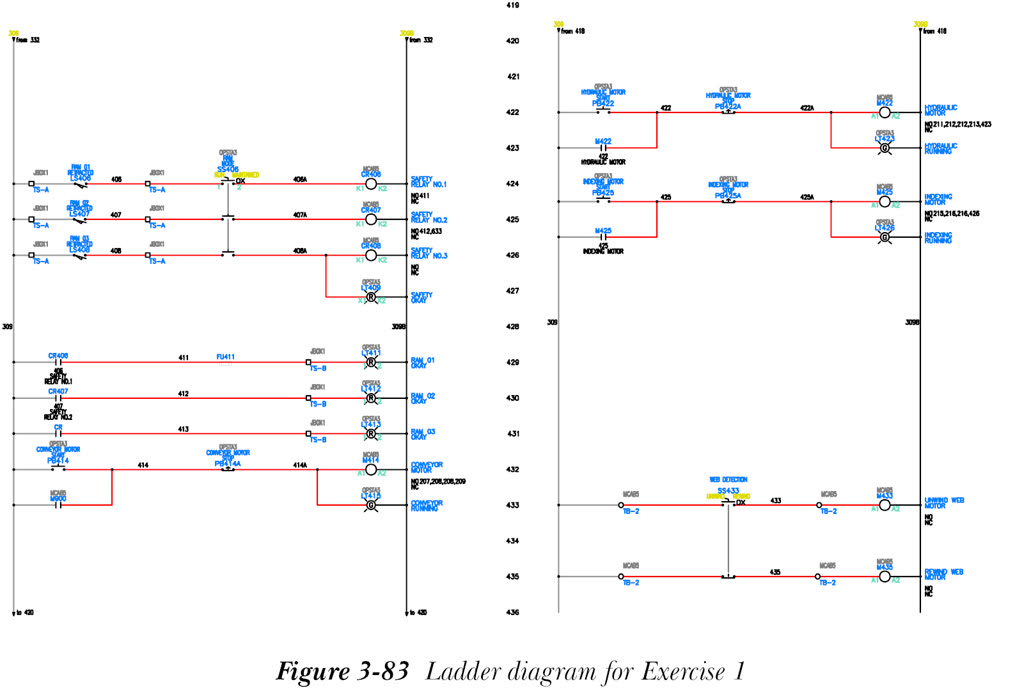

在本练习中，您将从 CADCIM 项目中打开图形 DEMO04.DWG，并将其添加到 NEW_PROJECT 项目，然后将其以名称 C03_exer01.dwg 保存在该项目中，参见图 3-83。
然后，您将创建一个名为 BLU_16AWG 的新导线类型，并将位于梯级 411 上的 CR406 和 TS-B 之间的导线的导线类型转换为 BLU_16AWG。您还将使用“编辑导线编号”工具将梯级 411、412 和 413 的导线编号设为固定。 （预计时间：20 分钟）
注意
建议将后续章节中的所有练习都保存在 NEW_PROJECT 项目中。
自测题答案
- b
- 拉伸导线
- 创建/编辑导线类型
- 弯曲导线
- 源箭头
- 导线颜色/线径标签
- 对
- 对
- 错
- 错
