删除元件

删除元件

功能区：原理图 > 编辑元件 > 删除元件

工具栏：ACE:Main Electrical > 删除元件

菜单：元件 > 删除元件

命令：AEERASECOMP

删除元件（Delete Component）工具用于从图形中删除元件。此外，删除元件后，导线将重新连接，导线编号将更新。要删除元件，请从菜单栏的“原理图”选项卡的“编辑元件”面板中选择删除元件工具；系统将提示您选择元件。选择元件并按 ENTER 键或在屏幕上单击右键；元件将被删除。

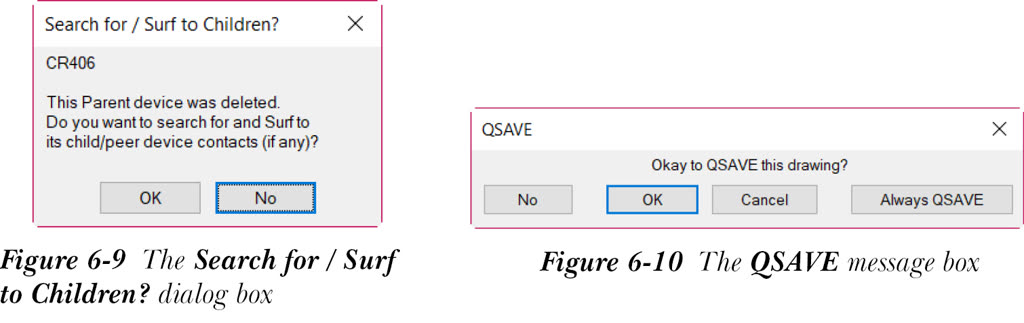

如果您选择具有子触点的父元件，“搜索/追踪子元件?”对话框将显示，如图 6-9 所示。

在“搜索/追踪子元件?”对话框中选择“否”按钮以删除元件。如果您选择“确定”按钮，将显示 QSAVE 消息框，如图 6-10 所示。

接下来，从 QSAVE 消息框中选择“确定”按钮；活动图形将被保存。选择“确定”按钮后，元件将被删除，图形将更新。但是，如果所选元件在当前图形中有其参考，并且您在 QSAVE 消息框中选择“确定”按钮，则将显示“追踪”对话框。此对话框中的选项用于修改或删除相关元件。“追踪”对话框中的选项将在本章后面讨论。

如果您从 QSAVE 消息框中选择“否”按钮，图形将不会被保存，元件将被删除。但是，如果所选元件在当前图形中有其参考，并且您在 QSAVE 消息框中选择“否”按钮，则将显示“追踪”对话框。此对话框中的选项将在后面的章节中详细讨论。

如果您选择“始终 QSAVE”按钮，AutoCAD Electrical 将在该会话中保存活动图形，而不会每次都显示 QSAVE 消息框。

如果您选择“取消”按钮，元件将被删除，并且元件的参考将不会显示。
