在本教程中，您将创建一个符号，向其中插入属性，然后保存它。接下来，您将创建的符号插入到图形中。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 创建新图形。

b. 在图形中插入梯形图。

c. 创建符号，插入属性，并向符号插入导线连接属性。

d. 保存并插入符号。

e. 保存图形文件。

创建新图形

1. 使用 ACAD_ELECTRICAL.dwt 模板在 CADCIM 项目中创建新图形 C13_tut01.dwg，并将其移动到 TUTORIALS 子文件夹，如前面章节所述。

插入梯形图

1. 从 原理图 > 插入导线/导线编号 > 插入梯形图 下拉列表中选择 插入梯形图（Insert Ladder） 工具；“插入梯形图”对话框将显示。
2. 在“插入梯形图”对话框中设置以下参数：

宽度：12.000 间距：5.000

第一参考：100 梯级：4

1 相：选择此单选按钮 是：选择此单选按钮

保持其余编辑框中的值不变。

3. 在“插入梯形图”对话框中选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下输入 8,18 并按 ENTER 键；梯形图将插入到图形中。

创建符号并向其中插入属性

1. 为了创建符号，首先通过从“常用”选项卡“绘图”面板中“圆”下拉列表选择 圆心、半径（Center, Radius） 工具，或从菜单栏选择 绘图 > 圆 > 圆心、半径，在图形中绘制一个圆；系统将提示您指定圆的圆心。在命令提示下输入 7.5,30 并按 ENTER 键；系统将提示您指定圆的半径。
2. 在命令提示下输入 0.5 并按 ENTER 键；圆将插入到图形中。接下来，从菜单栏选择 绘图 > 多边形；系统将提示您指定边数。
3. 在命令提示下输入 4 并按 ENTER 键；系统将提示您指定多边形的中心。
4. 选择圆的圆心作为多边形的中心；系统将提示您输入一个选项。

注意

要捕捉圆的圆心，请右键单击状态栏中的“对象捕捉”按钮；将显示快捷菜单。从快捷菜单中选择“对象捕捉设置”选项；“草图设置”对话框将显示。从“对象捕捉”选项卡中选择 圆心 复选框，然后选择“确定”按钮以保存在此对话框中所做的更改。如果对象捕捉已关闭，请按 F3 键。

5. 在命令提示下输入 I 并按 ENTER 键；系统将提示您指定圆的半径。

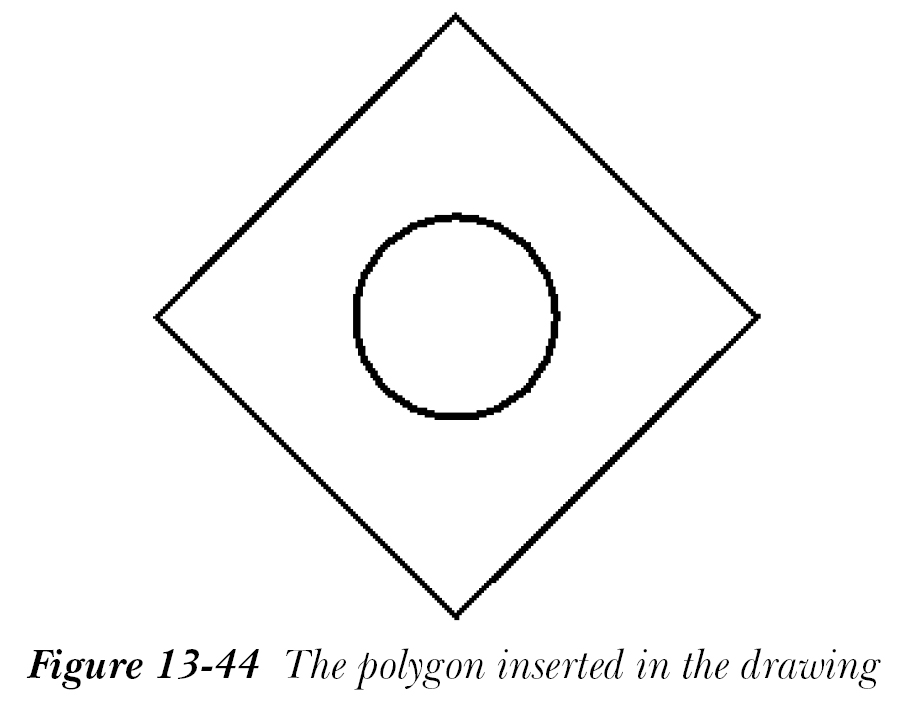

6. 在命令提示下输入 6,30 并按 ENTER 键；多边形将插入到图形中，如图 13-44 所示。

7. 从 原理图 > 其他工具 > 符号编译器 下拉列表中选择 符号编译器（Symbol Builder） 工具；“选择符号/对象”对话框将显示。
8. 默认情况下，“名称”下拉列表中的 未命名 选项处于选中状态。不要更改此选项，因为它用于从头创建符号。
9. 从“从图形中选择”区域选择 选择对象 按钮；系统将提示您选择对象。选择圆和多边形，然后按 ENTER 键；“选择符号/对象”对话框将再次显示，并且内接于圆的多边形预览将显示在“选择符号/对象”对话框的“预览”区域中。
10. 在“属性模板”区域中，选择位于“库路径”下拉列表旁边的“浏览”按钮；“浏览文件夹”对话框将显示。在此对话框中，确保 C:userspublic public doc...NFPA 路径显示在“库路径”下拉列表中。接下来，确保“符号”下拉列表中选择了 水平父符号，并且“类型”下拉列表中选择了 GNR (通用)。保持其余值不变。
11. 在“选择符号/对象”对话框中选择“确定”按钮；将显示块编辑器环境、“符号编译器属性编辑器”选项板、“符号编译器”和“块编辑器”选项卡以及“块编写选项板 - 所有选项板”选项板。如果未调用块编辑器环境，请选择“块编辑器”选项卡以调用它。
12. 从“符号编译器属性编辑器”选项板的“必需”展开区中选择 TAG1 行，然后选择“特性”按钮；“插入/编辑属性”对话框将显示。在“文字”区域的“高度”行中输入 0.25。接下来，选择“确定”按钮以保存所做的更改并退出对话框。
13. 选择 插入属性 按钮；系统将提示您指定此标记的插入基点。另外，请注意 TAG1 属性已附着到光标。

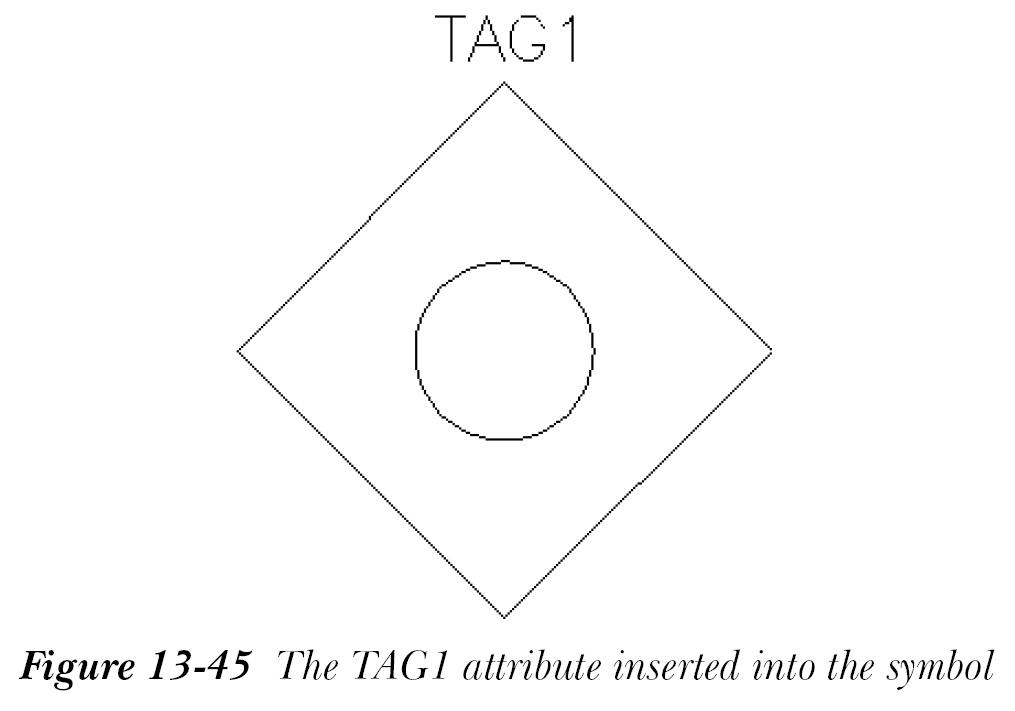

14. 在命令提示下输入 7.5,31.65 并按 ENTER 键；符号的 TAG1 属性将插入到符号上方，如图 13-45 所示。

15. 从“符号编译器属性编辑器”选项板中选择 MFG 行，然后选择“特性”按钮；“插入/编辑属性”对话框将显示。在“高度”行中输入 0.1。选择“确定”按钮以退出对话框。
16. 选择 插入属性 按钮；系统将提示您指定标记的插入基点。

注意

您也可以通过右键单击属性，然后从显示的快捷菜单中选择“插入属性”选项，将属性插入到符号中。

17. 在图形中插入 MFG 标记，参见图 13-46。

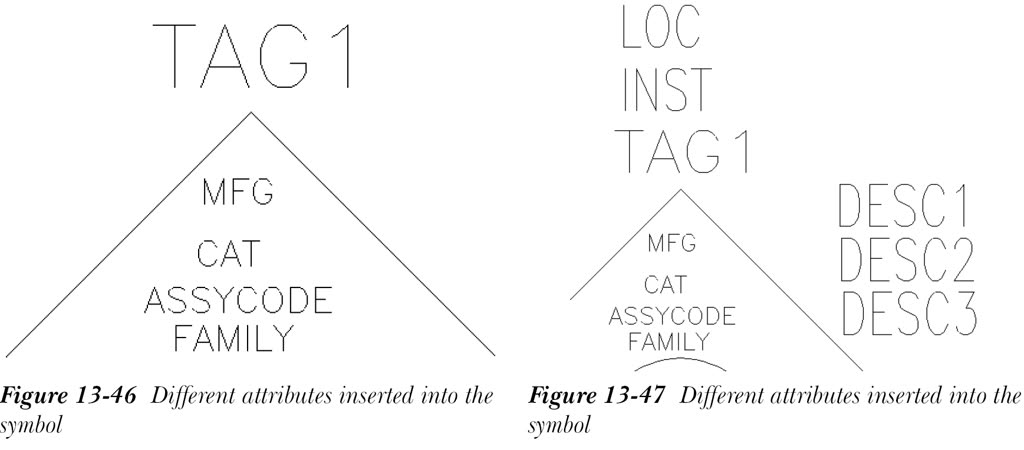

18. 如前所述，在“插入/编辑属性”对话框中将 CAT、ASSYCODE 和 FAMILY 属性的高度更改为 0.1，并使用 插入属性 按钮将它们插入到符号中，参见图 13-46。确保停用“捕捉模式”按钮，以便在所需位置插入这些属性。
19. 同样，使用“必需”展开区中的“特性”按钮将 DESC1、DESC2、DESC3、INST 和 LOC 属性的高度更改为 0.25，然后使用 插入属性 按钮将这些属性插入到符号中，如图 13-47 所示。

20. 要将导线连接插入到符号中，请在“符号编译器属性编辑器”选项板中向下滚动，并确保“导线连接”展开区的“方向/样式”行中选择了 左/无。
21. 从“导线连接”展开区选择 插入导线连接 按钮；系统将提示您选择左或（上/下/右/径向）。
22. 在命令提示下输入 6,30 并按 ENTER 键；TERM01 属性将插入到符号中，并提示您选择 TERM02 的位置。在命令提示下输入 R 并按 ENTER 键。

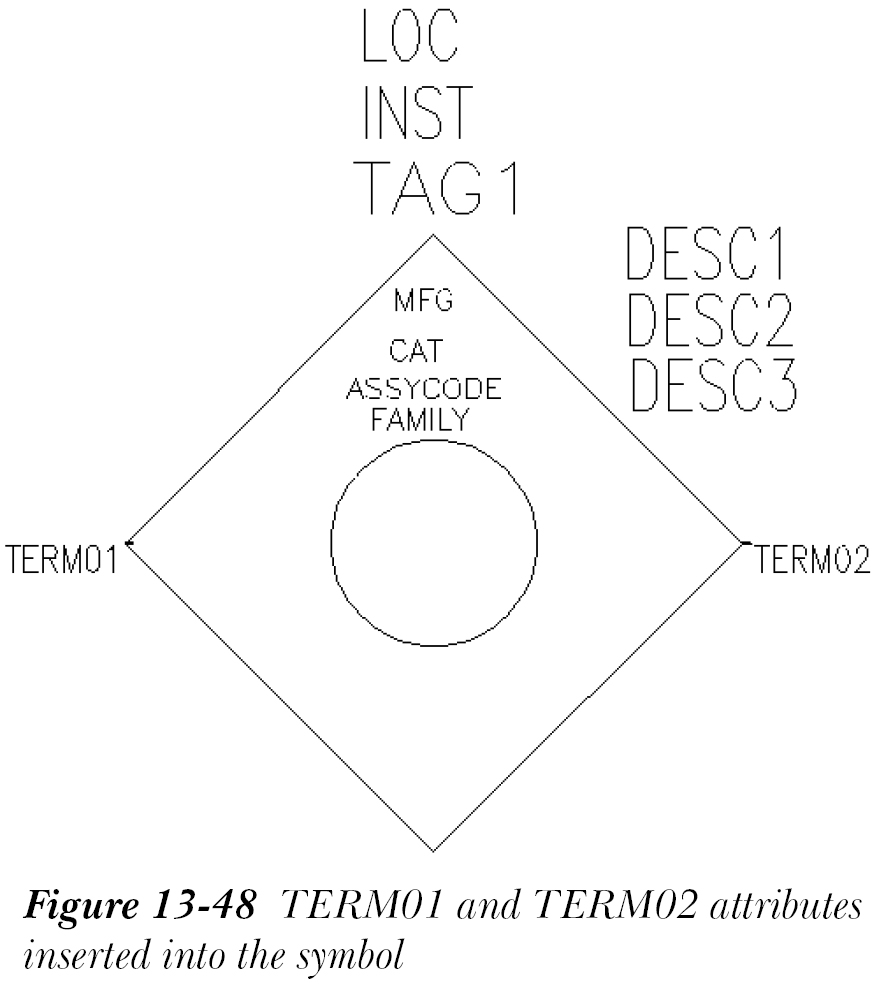

23. 在命令提示下输入 9,30 并按 ENTER 键；TERM02 将插入到符号中。图 13-48 显示了插入到符号中的 TERM01 和 TERM02 属性。

24. 按 ENTER 键退出命令。接下来，选择“引脚”展开区中显示的 TERM01 属性，并选择“特性”按钮；“插入/编辑属性”对话框将显示。
25. 在“高度”行中输入 0.25 并选择“确定”按钮；TERM01 的高度已更改。同样，将 TERM02 属性的高度更改为 0.25。

保存并插入符号

1. 要保存符号，请从“符号编译器”选项卡的“编辑”面板中选择 完成 按钮；“关闭块编辑器：保存符号”对话框将显示。
2. 如果未选择，请从“符号”区域选择 Wblock 单选按钮。接下来，从“基点”区域选择 拾取点 按钮；系统将提示您指定插入基点。选择圆的圆心作为基点。
3. 在“唯一标识符”编辑框中输入 _MY SYMBOL，并单击“符号名称”编辑框；符号名称将显示在“符号名称”编辑框中，为 HDV1_MY SYMBOL。保持此对话框中其余值不变。
4. 在“关闭块编辑器：保存符号”对话框中选择“确定”按钮；“关闭块编辑器”消息框将显示。
5. 在“关闭块编辑器”消息框中选择“是”按钮以插入符号；系统将提示您指定符号的插入点。
6. 在命令提示下输入 13.5,18 并按 ENTER 键；“插入/编辑元件”对话框将显示。在“元件标记”区域的编辑框中输入 100A 并选择“确定”按钮；符号将插入到梯形图中。

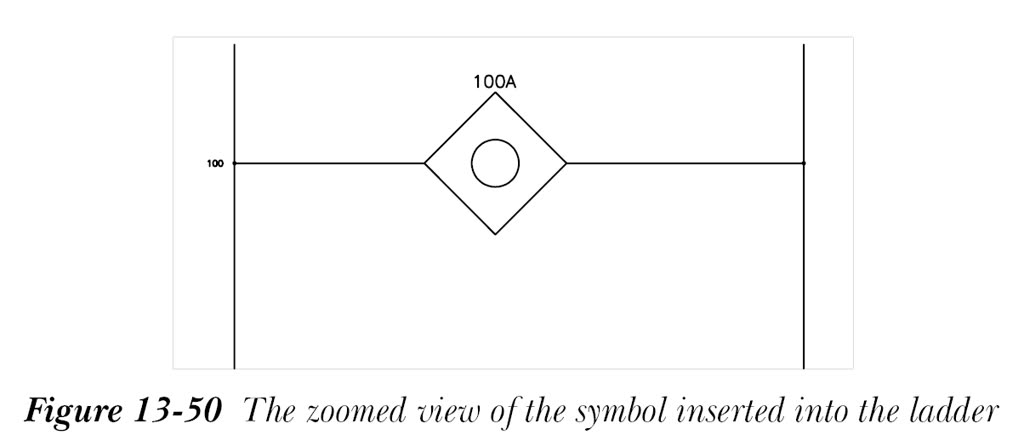

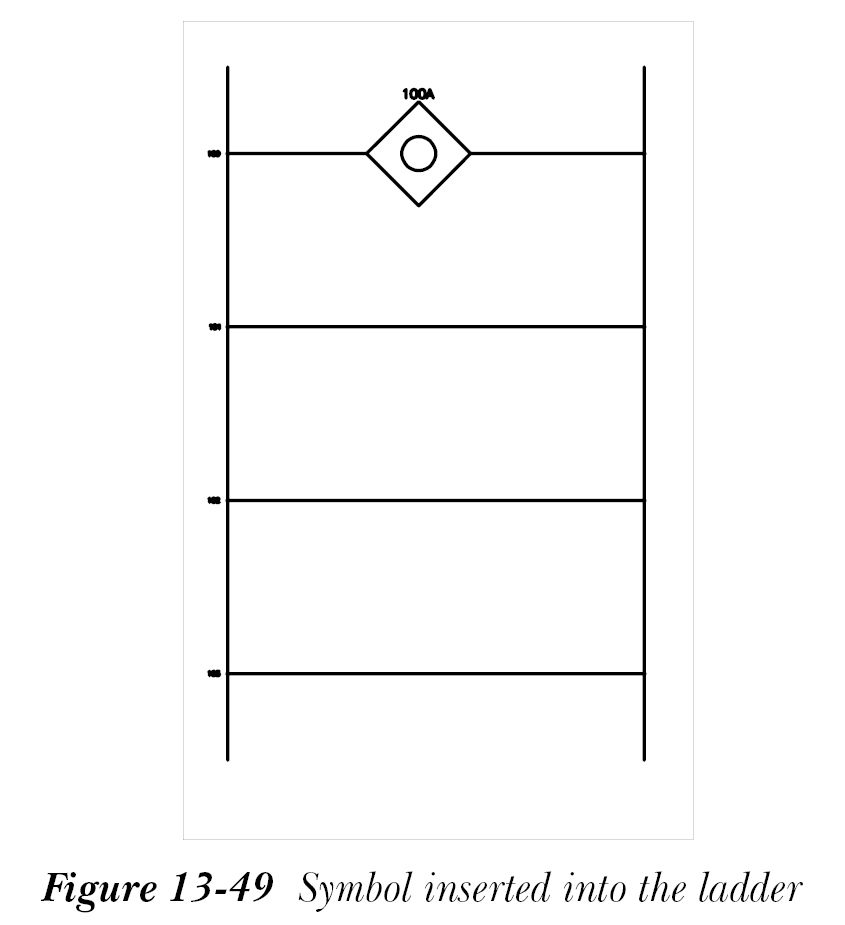

图 13-49 显示了插入到梯形图中的符号。图 13-50 显示了插入到梯形图中的符号的放大视图。

保存图形文件

1. 从菜单栏选择 文件 > 保存，或从应用程序菜单中选择 保存，以保存图形文件 C13_tut01.dwg。
