从供应商菜单插入封装
功能区: 面板 > 插入元件封装 >
插入封装下拉列表 > 制造商菜单
工具栏: ACE:面板布局 > 插入封装（图标菜单）>
插入封装（制造商菜单）
或 ACE:元件封装 > 插入封装（制造商菜单）
菜单: 面板布局 > 插入封装（制造商菜单）
命令: AEFOOTPRINTMFG

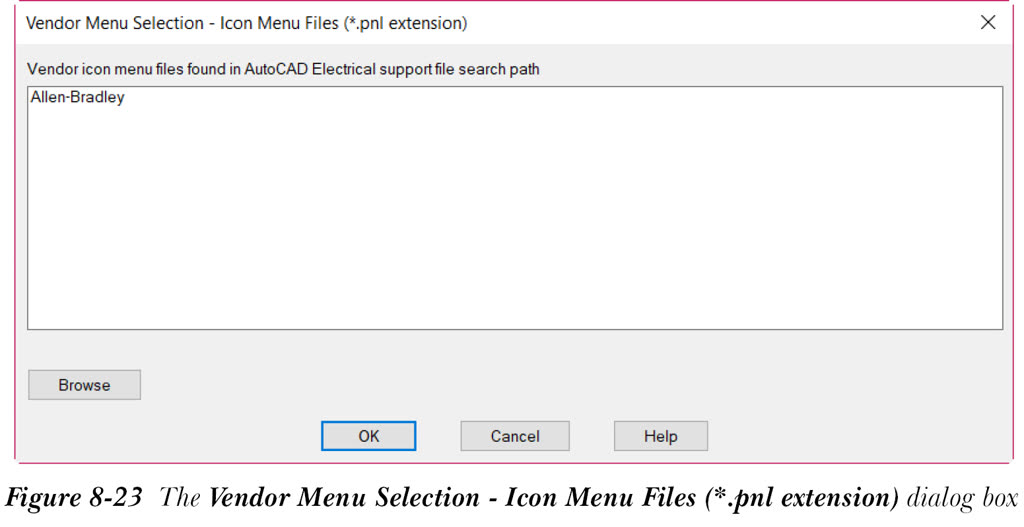

您可以使用供应商菜单插入封装。为此，请从“面板”选项卡的“插入元件封装”面板中选择“制造商菜单”工具；将显示“供应商菜单选择 - 图标菜单文件（*.pnl 扩展名）”对话框，如图 8-23 所示。

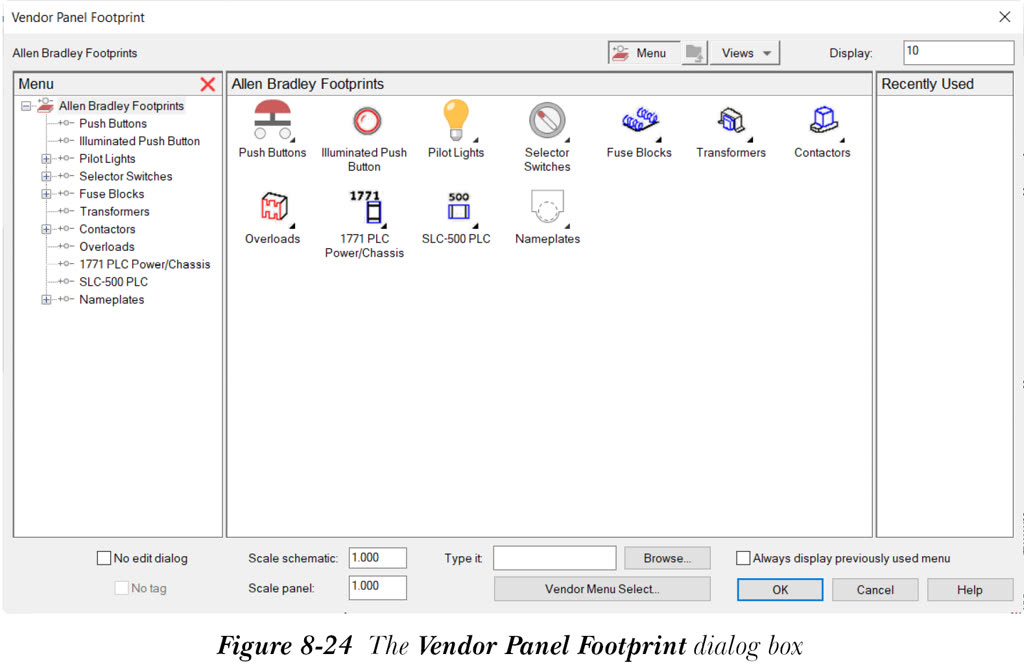

在该对话框中，选择所需的供应商图标菜单文件，然后选择“确定”按钮；将显示“供应商面板封装”对话框，如图 8-24 所示。该对话框中的选项（“供应商菜单选择...”按钮除外）与“插入封装”对话框中的选项类似。这些选项已在前面讨论过。
“供应商菜单选择...”按钮用于从“供应商菜单选择 - 图标菜单文件（*.pnl 扩展名）”对话框中再次选择供应商。
注
如果您第二次选择“制造商菜单”工具，将直接显示“供应商面板封装”对话框。这仅在 AutoCAD Electrical 的当前会话中发生。但是，如果您再次运行该软件并选择相同的选项，它将首先显示“供应商菜单选择 - 图标菜单文件（*.pnl 扩展名）”对话框，然后显示“供应商面板封装”对话框。
接下来，从“供应商面板封装”对话框中选择所需的封装图标，或选择对话框左侧显示的封装名称；将显示各种类型的所选图标。接下来，选择所需的封装块；封装块将随光标一起显示，并提示您选择位置。接下来，选择位置；将显示“面板布局 - 元件插入/编辑”对话框。在该对话框中输入所需信息，然后选择“确定”按钮；封装将被插入到图形中。
