在常开触点和常闭触点之间切换
功能区：原理图 > 编辑元件 > 切换常开/常闭
工具栏：ACE:Main Electrical > 切换常开/常闭
菜单：元件 > 切换常开/常闭
命令：AETOGGLENONC
切换常开/常闭（Toggle NO/NC）工具用于将触点从常开切换为常闭，反之亦然。换句话说，此工具用于将触点从一种状态翻转到另一种状态（打开/闭合）。要在触点之间切换，请从“原理图”选项卡的“编辑元件”面板中选择切换常开/常闭工具；系统将提示您选择要切换常开/常闭的元件。选择该元件；您会注意到，如果元件是常开 (NO)，它将变为常闭 (NC)，反之亦然。此外，属性信息将从所选元件中提取，元件数据将复制到替换符号上。该命令将持续执行，直到您按 ENTER 键或在屏幕上单击右键。

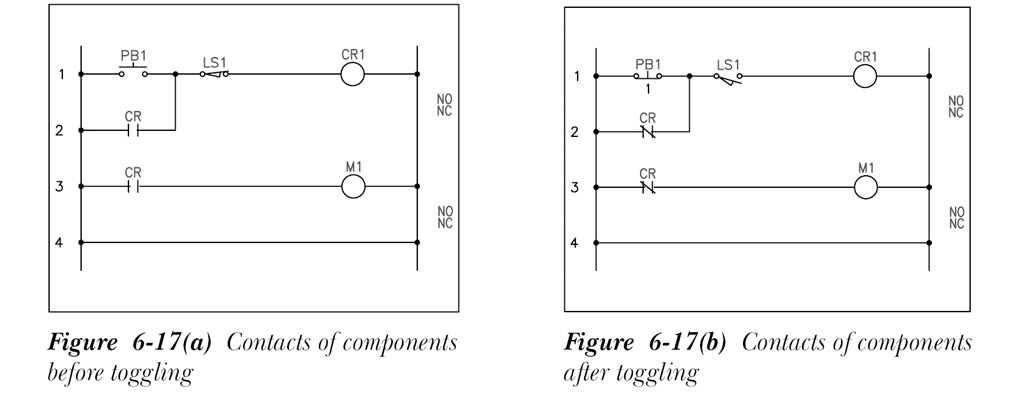

图 6-17 (a) 和 6-17 (b) 显示了切换前后元件的触点。
