教程 4
在本教程中，您将在 CADCIM 项目中标记一个图形，在图形中进行更改，然后使用 标记/校验图形（Mark/Verify DWGs） 工具校验图形。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 打开、保存并添加图形。
b. 标记图形。
c. 修改图形。
d. 校验图形。
e. 保存图形。
打开、保存图形并将其添加到当前项目
-
从 CADCIM 项目打开
C13_tut03.dwg并激活 CADCIM 项目。 -
将
C13_tut03.dwg文件另存为C13_tut04.dwg。您也可以从 CADCIM 网站下载此文件。该文件的路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers
- 将图形
C13_tut04.dwg添加到 CADCIM 项目，如前面章节所述。
标记图形
- 从“项目”选项卡的“项目工具”面板中选择

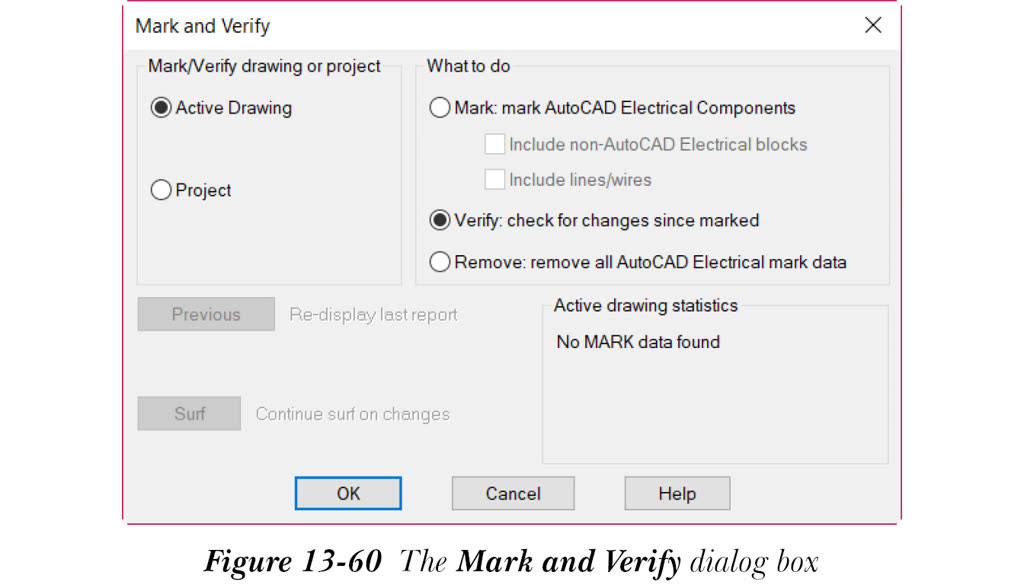

标记/校验图形（Mark/Verify DWGs）工具；“标记和校验”对话框将显示，如图 13-60 所示。
-
在此对话框中，从“要执行的操作”区域选择
标记：标记 AutoCAD Electrical 元件单选按钮，并确保“标记/校验图形或项目”区域中的当前图形单选按钮处于选中状态。接下来，选择“确定”按钮；输入您的姓名首字母对话框将显示。 - 在此对话框中，在相应的编辑框中输入姓名首字母和注释（如果有），然后选择“确定”按钮；AutoCAD Electrical 数据将被标记。
注意
-
要在标记数据中包括非 AutoCAD Electrical 块，请从“要执行的操作”区域选择
包括非 AutoCAD Electrical 块复选框。 -
要在标记数据中包括直线和导线，请从“要执行的操作”区域选择
包括直线/导线复选框。
修改数据
-
从
原理图 > 编辑元件 > 编辑元件下拉列表中选择编辑（Edit）工具；系统将提示您选择要编辑的元件。选择PB1按钮；“插入/编辑元件”对话框将显示。 -
在“目录数据”区域选择
查阅按钮；“目录浏览器”对话框将显示。从此对话框中选择800H-BR6D1并选择“确定”按钮；“插入/编辑元件”对话框的“目录数据”区域中的目录数据已修改。此外，AutoCAD 消息消息框将显示。从此消息框中选择“确定”按钮。接下来，从“插入/编辑元件”对话框中选择“确定”按钮；更新其他图形消息框将显示。从此消息框中选择任务按钮。 -
从
原理图 > 编辑元件 > 编辑元件下拉列表中选择编辑（Edit）工具；系统将提示您选择要编辑的元件。选择PB1A按钮；“插入/编辑元件”对话框将显示。 -
在“目录数据”区域选择
查阅按钮；“目录浏览器”对话框将显示。在此对话框中，从“目录浏览器”对话框中选择800H-BR6D2并选择“确定”按钮；目录数据将添加到“插入/编辑元件”对话框的“目录数据”区域中。接下来，从此对话框中选择“确定”按钮；更新其他图形消息框将显示。从此消息框中选择任务按钮。
校验数据
- 从“项目”选项卡的“项目工具”面板中选择

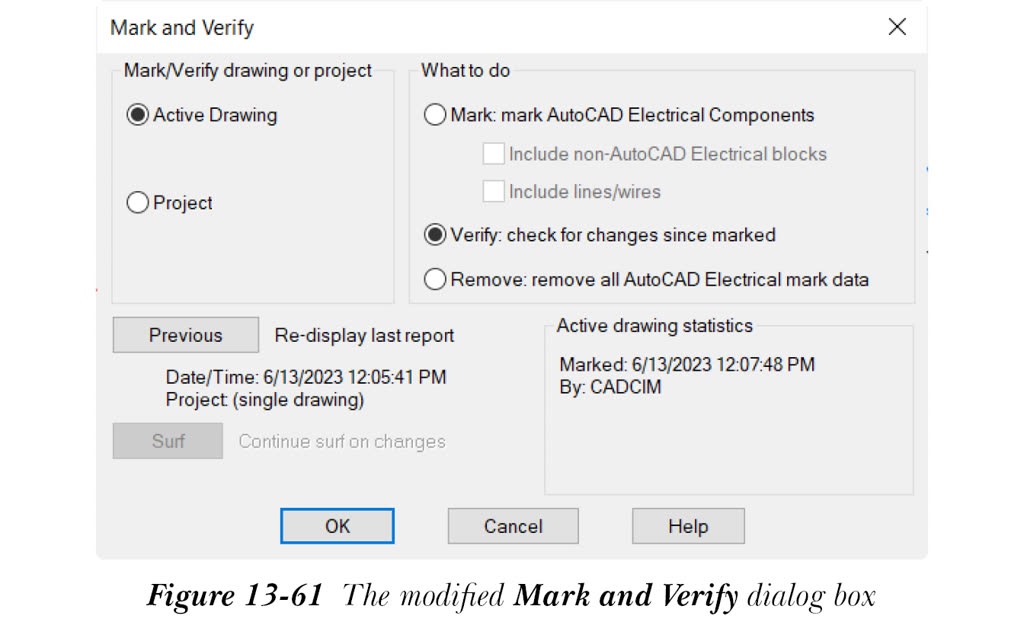

标记/校验图形（Mark/Verify DWGs）工具；修改后的“标记和校验”对话框将显示，如图 13-61 所示。
请注意，“当前图形统计”区域显示当前图形数据被标记的日期和时间，以及在 输入您的姓名首字母 对话框中输入的姓名首字母。
- 确保“要执行的操作”区域中的

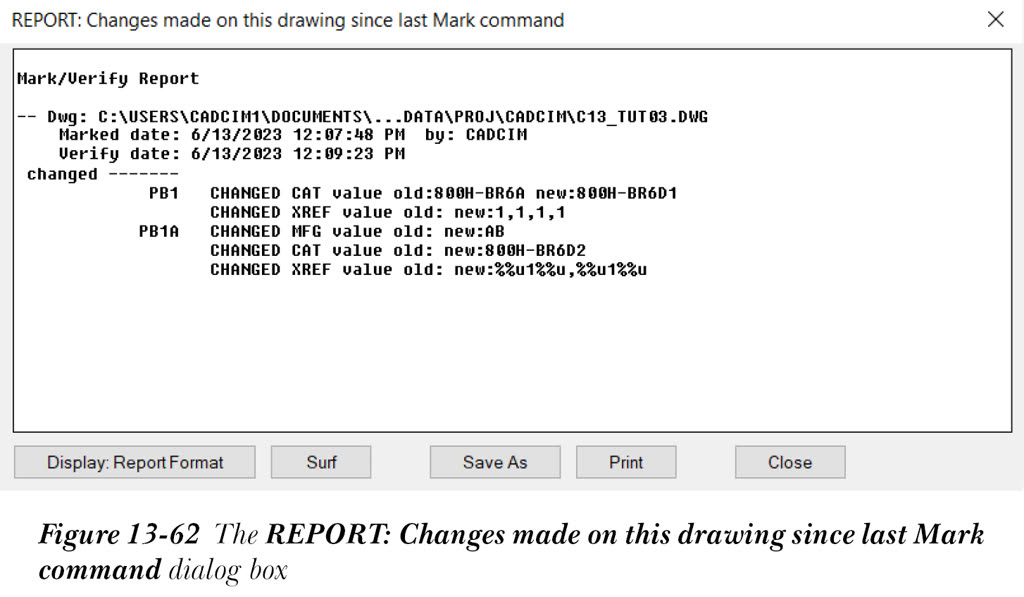

校验：检查自标记以来的更改单选按钮处于选中状态。接下来，选择“确定”按钮；报表：自上次标记命令以来在此图形上所做的更改对话框将显示，如图 13-62 所示。

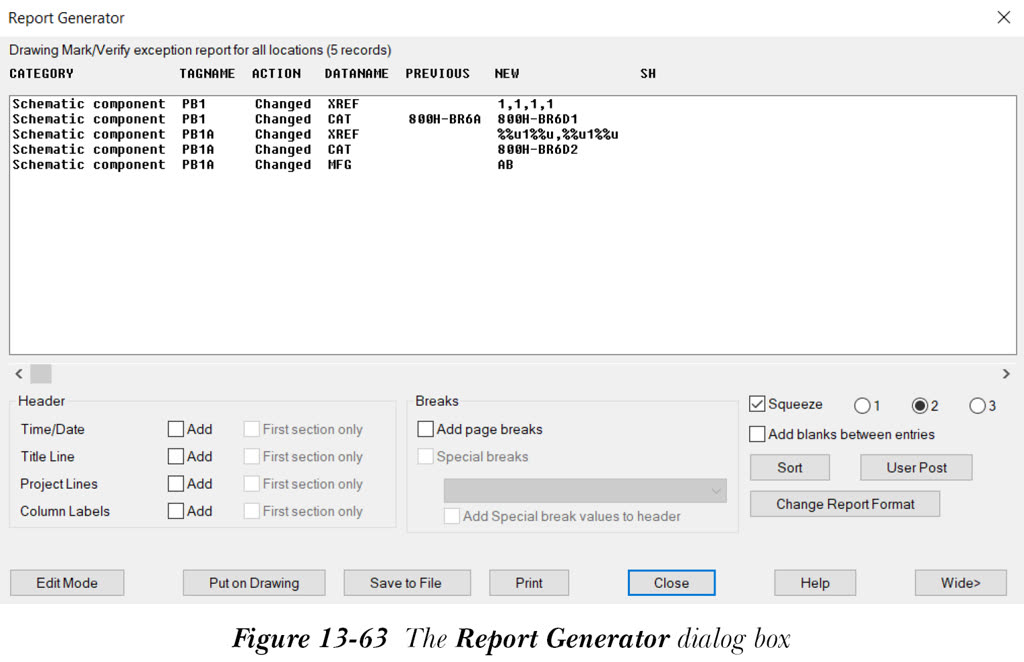

您可以使用此对话框中的 显示报表格式 按钮在“报表生成器”对话框中显示更改，参见图 13-63。使用此对话框，您可以打印更改、将其保存到文件，或将其以表格格式放置在图形中，如第 9 章中详细讨论的那样。
保存图形文件
- 从应用程序菜单选择
保存，或从菜单栏选择文件 > 保存，以保存图形文件。
