自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. 从“电子表格到 PLC I/O 图形生成器”对话框中选择“更多”按钮时，将显示以下哪个对话框？

(a) 连接的设备 (b) PLC 参数化选择

(c) 插入元件 (d) 选择 PLC I/O 电子表格输出文件

2. __ 工具用于将完整的 PLC 模块插入到图形中。
3. 每个 I/O 点最多可以插入 _____ 个串联连接的设备。
4. 输入模块的元件从 到 插入，而输出模块的元件从 到 插入。
5. _____ 工具用于启动自动图形创建过程。
6. 您可以通过在“图形特性”对话框的 __ 选项卡中选择 _____ 复选框，基于 PLC 地址标记元件。
7. PLC 模块不能作为单个块插入。(T/F)
8. PLC 模块可以使用各种图形符号构建。(T/F)
9. PLC 模块可以垂直或水平定向。(T/F)
10. “PLC 数据库文件编辑器”工具仅用于创建 PLC 模块。(T/F)

复习题

回答以下问题：

1. 以下哪个命令用于插入参数化 PLC 模块？

(a) AEPLC (b) AEPLCDB

(c) AESS2PLC (d) AEPLCP

2. 以下哪个工具用于将整个模块复制到新模块中？

(a) 电子表格到 PLC I/O 实用程序 (b) 插入 PLC（完整单元）

(c) PLC 数据库文件编辑器 (d) Surfer

3. 以下哪个对话框用于设置模块的外框尺寸？

(a) 模块提示 (b) 模块框尺寸

(c) 模块规格 (d) 样式框尺寸

4. 需要选择以下哪个工具才能显示“编辑 PLC 模块”对话框？

(a) 移动元件 (b) 编辑属性

(c) 编辑元件 (d) 复制元件

5. 您可以将 PLC I/O 点作为独立符号或作为完整 PLC 模块插入到图形中。(T/F)
6. 在插入参数化 PLC 模块时，您可以断开模块并在不同位置重新开始。(T/F)
7. 在“端子排设置”对话框中，您可以添加或更新可用于构建模块的符号。(T/F)
8. “电子表格到 PLC I/O 实用程序”工具仅用于读取 Excel 电子表格文件。(T/F)
9. 您可以使用“插入元件”对话框将单个 PLC I/O 点插入到图形中。(T/F)

练习题

练习 1

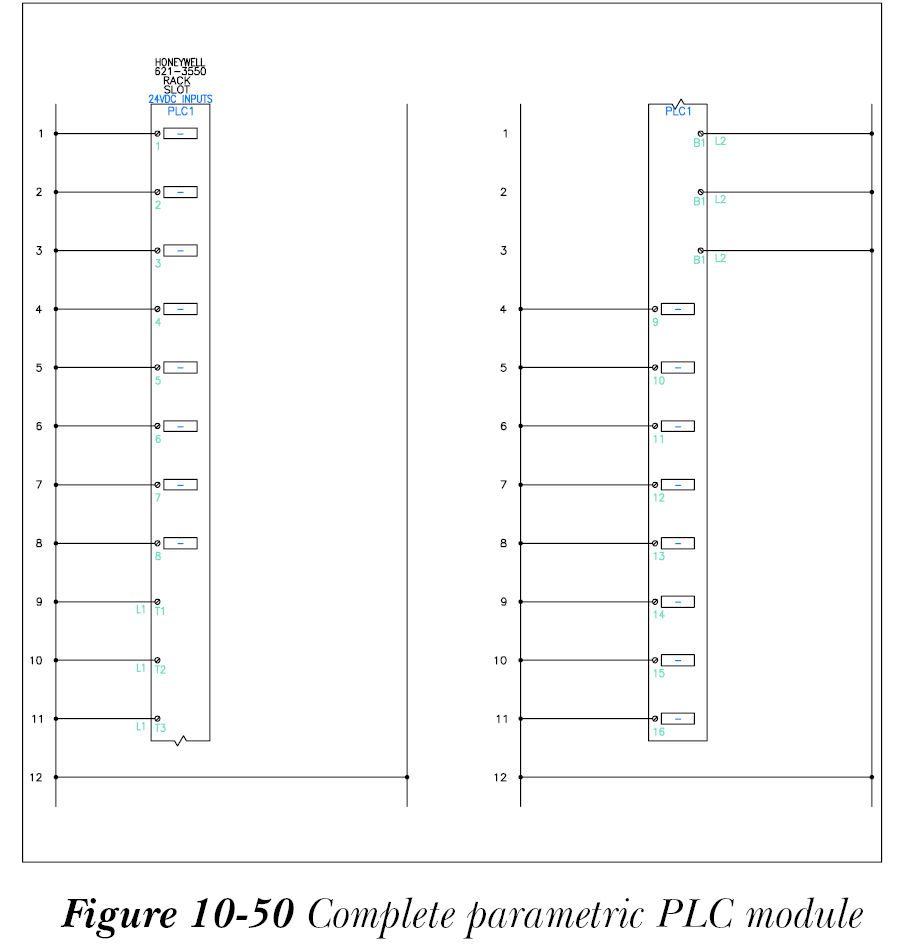

在 NEW_PROJECT 项目中创建一个名为 C10_exer01.dwg 的新图形，然后使用以下规格将梯形图插入到图形中：宽度 = 6，间距 = 1，第 1 个参考 = 1，梯级 = 12。接下来，使用“插入 PLC（参数化）”工具插入具有以下规格的 PLC 模块：HONEYWELL，离散输入，621-3550，16 点输入模块。接下来，在第 11 个梯级处断开模块，然后使用以下规格插入新的梯形图：宽度 = 6，间距 = 1，第 1 个参考 = 1，梯级 = 12。通过再次使用“插入 PLC（参数化）”工具继续之前的 PLC 模块。图 10-50 显示了完整的参数化 PLC 模块。（预计时间：20 分钟）

练习 2

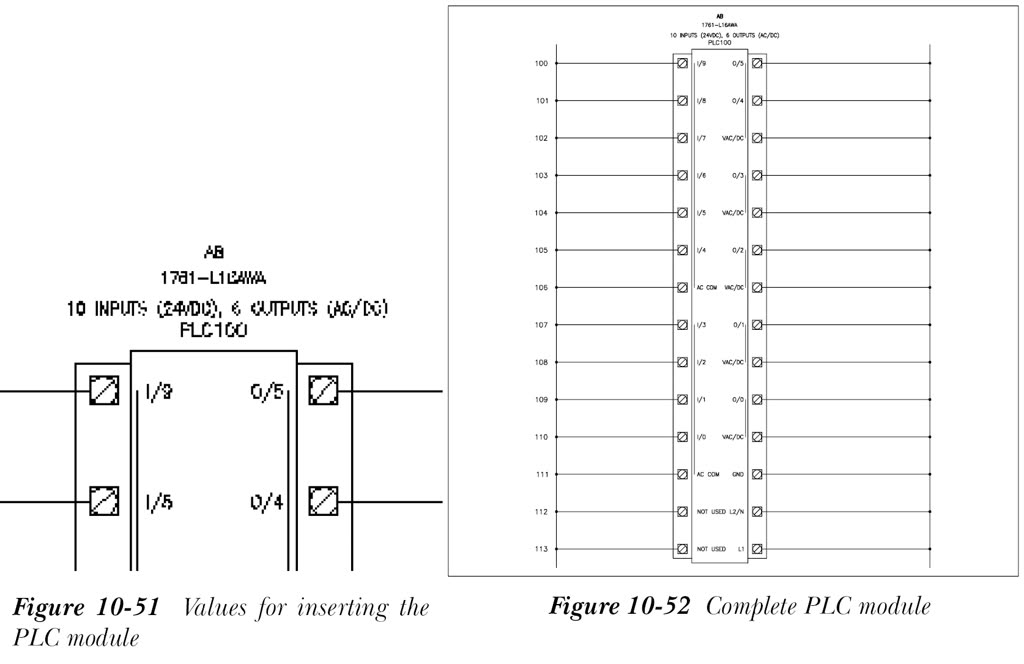

在 NEW_PROJECT 项目中创建一个名为 C10_exer02.dwg 的新图形，然后将梯形图插入其中。此外，使用“插入 PLC（完整单元）”工具将 PLC 模块 [L16-AWA 10in/out AC-DC/115AC-DC（3/4” 间距）] 插入到梯形图中。图 10-51 显示了用于插入 PLC 模块的值。图 10-52 显示了完整的 PLC 模块。（预计时间：15 分钟）

提示：接受“编辑 PLC 模块”对话框中的默认值。

自测题答案

1. a
2. 插入 PLC（完整单元）
3. 九
4. 左、右、右、左
5. 电子表格到 PLC I/O 实用程序
6. 插入时搜索 PLC I/O 地址，元件
7. F
8. T
9. T
10. F
