在本教程中，您将在图形中插入 DIN 导轨，然后通过从 Demo04.dwg 中提取端子信息来插入端子排，该文件是您在第 2 章教程 3 中添加到 CADCIM 项目的。此外，您将向端子排添加信息。（预计时间：25 分钟）

完成本教程需要以下步骤：

a. 创建新图形。

b. 在图形中插入 DIN 导轨。

c. 在图形中插入端子排并向其添加信息。

d. 生成端子排表格。

e. 保存图形。

创建新图形

1. 激活 CADCIM 项目。接下来，单击 TUTORIALS 子文件夹，然后如前几章所述创建 C11_tut02.dwg 图形。

在图形中插入 DIN 导轨

1. 从“面板 > 插入元件封装 > 图标菜单”下拉列表中选择 图标菜单（Icon Menu） 工具；“警告”消息框将显示。
2. 在此消息框中选择“确定”按钮；不可见的 WD_PNLM 块将插入到图形中，并且“插入封装”对话框将显示。
3. 从“插入封装”对话框的“面板布局符号”区域中选择“DIN 导轨”图标；“DIN 导轨”对话框将显示。
4. 如果尚未选择，请从“导轨类型”区域的下拉列表中选择 AB, 199-DR1, Symmetrical Rail 35mm x 7.5mm 1m Ion。
5. 从“原点和长度”区域中选择“拾取导轨信息 >>”按钮；系统将提示您指定导轨的插入点。
6. 在命令提示下输入 13,17 并按 ENTER 键；系统将提示您指定导轨的端点。
7. 在命令提示下输入 13,7 并按 ENTER 键；“DIN 导轨”对话框将再次显示。
8. 如果尚未选择，请从“方向”区域中选择“垂直”单选按钮，并从“面板安装”区域中选择“NC 孔”单选按钮。
9. 确保“比例”编辑框中显示 1.0。
10. 在“DIN 导轨”对话框中选择“确定”按钮；“面板布局 - 元件插入/编辑”对话框将显示。

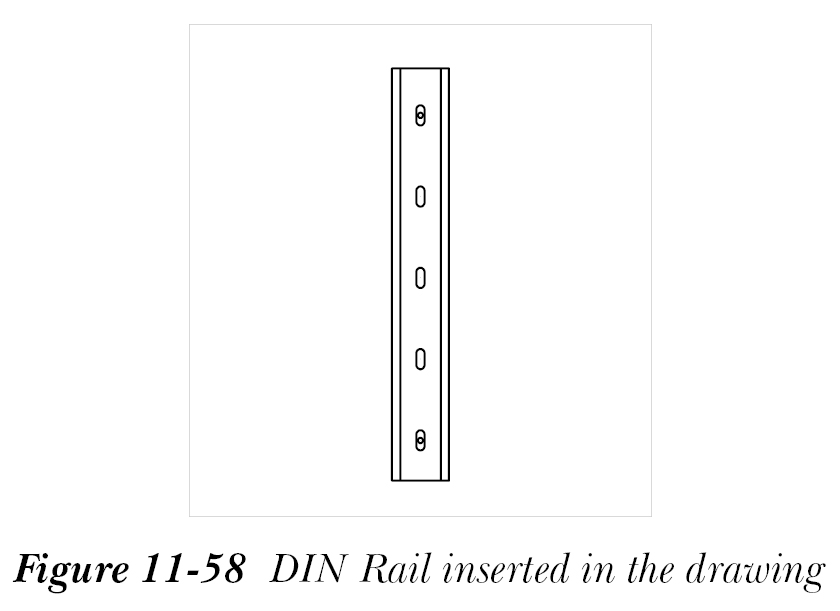

11. 在此对话框中选择“确定”按钮；DIN 导轨将插入到图形中，如图 11-58 所示。

在图形中插入端子排并向其添加信息

1. 从“面板”选项卡的“端子封装”面板中选择 编辑器（Editor） 工具；“端子排选择”对话框将显示。

注意

如果在从“面板”选项卡的“端子封装”面板中选择 编辑器（Editor） 工具后显示 QSAVE 消息框，请在 QSAVE 消息框中选择“确定”按钮以显示“端子排选择”对话框。

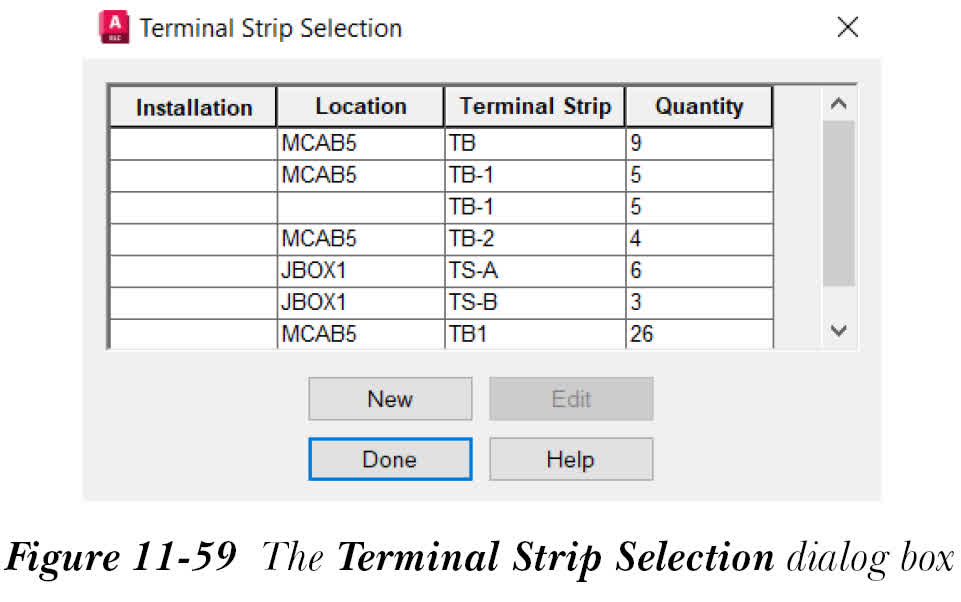

2. 从此对话框中选择 TS-A 端子排，参见图 11-59。

3. 选择“编辑”按钮；“端子排编辑器”对话框将显示。

注意

选择“编辑”按钮后，如果显示“已超出定义的端子接线约束”消息框，请在此消息框中选择“确定”按钮。

4. 从“端子排编辑器”对话框中选择“目录代号指定”选项卡，然后选择此选项卡中的所有行。
5. 从“目录”区域中选择“指定目录编号”按钮；“目录浏览器”对话框将显示。
6. 在此对话框的“搜索”字段中输入 DN-T10，然后选择“搜索”按钮。
7. 接下来，从此对话框中选择 DN-T10, GRAY, 18-10AWG, 50pcs/ft (166/m), TERMINAL BLOCK，然后从此对话框中选择“确定”按钮；目录数据将添加到端子排中。
8. 选择“目录代号指定”选项卡中显示的端子列表中的最后一行，然后从“备用”区域中选择“插入备用端子”按钮；“插入备用端子”对话框将显示。
9. 在“数量”编辑框中输入 2，然后选择“插入到下方”按钮；备用端子将插入到“目录代号指定”选项卡中端子列表最后一行的下方。
10. 接下来，选择“布局预览”选项卡，然后从“端子排编辑器”对话框中选择“图形端子排”单选按钮（如果尚未选择）。
11. 接下来，从“注释格式的默认拾取列表”列表框中选择“导线编号标记”选项。
12. 确保在“插入时缩放”下拉列表中选择了 1.0，在“插入时角度”下拉列表中选择了 0.0。接下来，选择“更新”按钮；端子排的预览将显示在预览窗口中。
13. 选择“插入”按钮，在命令提示下输入 13,16，然后按 ENTER 键；端子排将插入到图形中，“端子排编辑器”对话框将再次显示。接下来，在此对话框中选择“确定”按钮以返回“端子排选择”对话框。

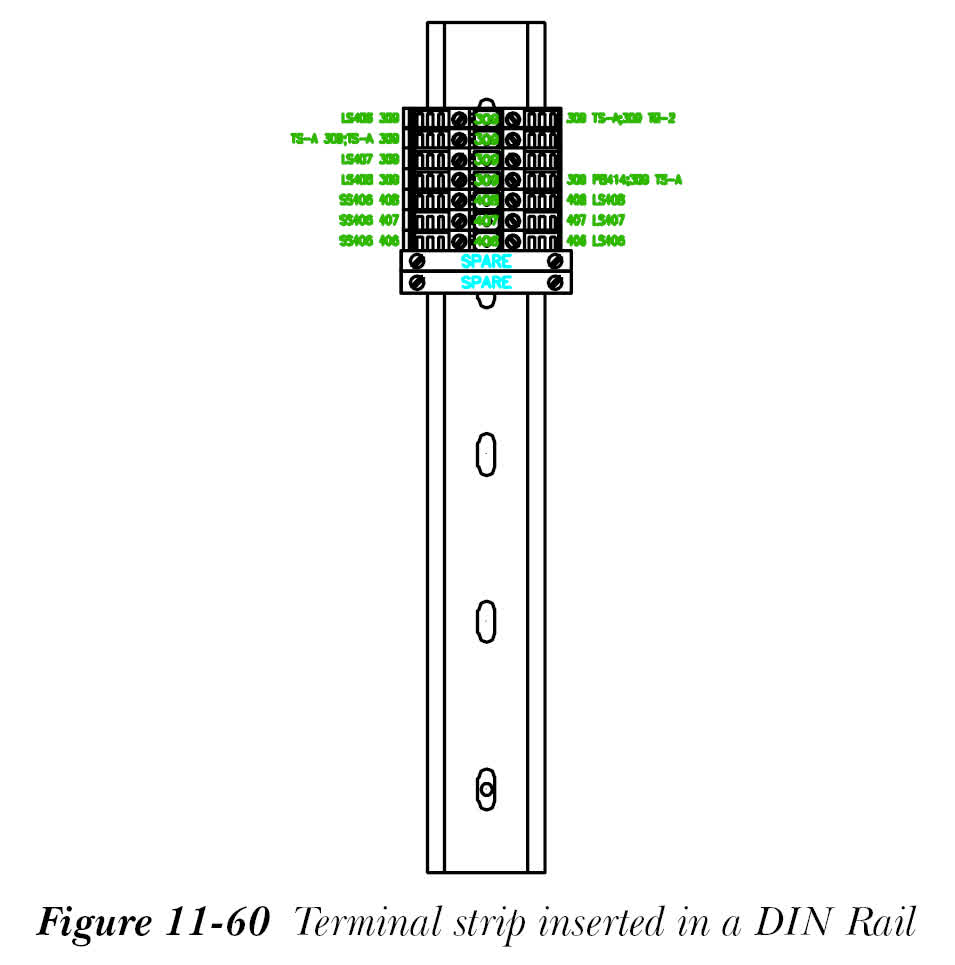

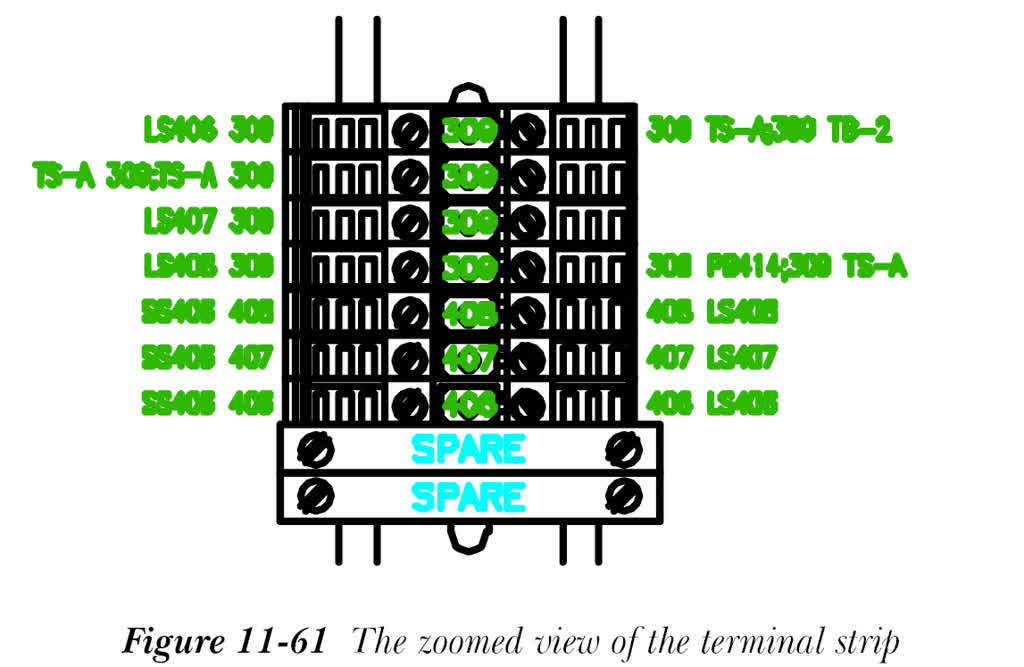

14. 在“端子排选择”对话框中选择“完成”按钮以退出该对话框。图 11-60 显示了插入到 DIN 导轨中的端子排。图 11-61 显示了端子排的放大视图。

注意

如果显示 QSAVE 消息框，请在此对话框中选择“确定”按钮以保存图形。

生成端子排表格

1. 从“面板”选项卡的“端子封装”面板中选择 表格生成器（Table Generator） 工具；“端子排表格生成器”对话框将显示。

此对话框中的“端子排选择”区域显示活动项目中使用的端子排。

2. 从“端子排选择”区域中选择名为 TS-A 的端子排。接下来，从“表格布局”区域中选择“设置”按钮；“端子排表格设置”对话框将显示。在“截面放置”区域的 X 编辑框中输入 1.5，在 Y 编辑框中输入 10。
3. 选择位于“第一个图形名称”编辑框旁边的“浏览”按钮；“第一个图形名称”对话框将显示。在此对话框中，浏览到保存 C11_tut02 的位置，从此对话框中选择 C11_tut02 并选择“保存”；所选图形文件的路径将显示在“第一个图形名称”编辑框中。接下来，从“端子排表格设置”对话框中选择“确定”按钮。
4. 从“端子排表格生成器”对话框中选择“确定”；“已插入表格”消息框将显示。请注意，如此消息框中所述，端子排表格已插入到新图形 C11_tut03.dwg 中。

新图形 C11_tut03.dwg 将自动添加到活动项目列表的底部。如果未显示，请从“项目管理器”中选择“刷新”按钮以显示它。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存图形文件 C11_tut02.dwg。
