手动插入端子

手动插入端子

功能区：面板 > 端子封装 > 插入端子下拉列表 >

插入端子（手动）

工具栏：ACE:面板布局 > 端子排编辑器 > 插入端子（手动）

ACE:端子封装 > 插入端子（手动）

菜单：面板布局 > 插入端子（手动）

命令：AEPANELTERMINAL

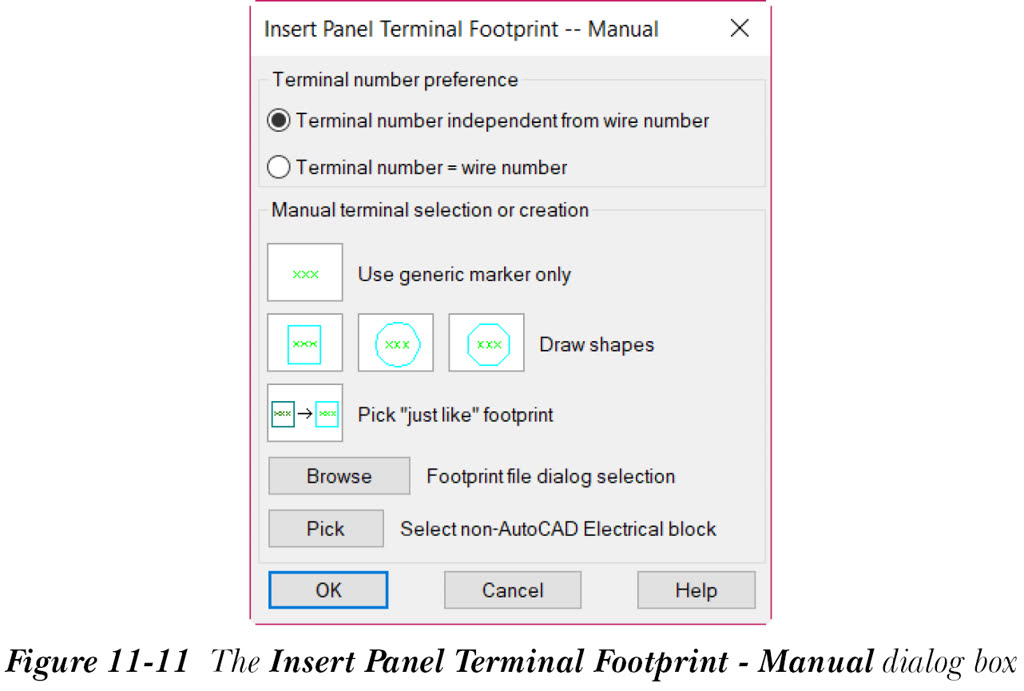

“插入端子（手动）”工具用于手动插入面板端子封装。为此，请从“面板”选项卡的“端子封装”面板中选择“插入端子（手动）”工具；将显示“插入面板端子封装 - 手动”对话框，如图 11-11 所示。

“插入面板端子封装 - 手动”对话框中的选项与“插入元件封装 - 手动”对话框的选项相同，已在第 8 章中讨论过。唯一的区别是，在“插入面板端子封装 - 手动”对话框中，“端子编号首选项”区域可用。

接下来，从“手动端子选择或创建”区域中选择所需的端子并指定其位置；将显示“面板布局 - 端子插入/编辑”对话框。在该对话框中输入所需信息并选择“确定”；端子将插入到图形中，并以 Xdata 形式的信息自动分配给它。
