插入 X 网格标签

插入 X 网格标签

功能区：原理图 > 插入导线/导线编号 >

插入梯形图下拉列表 > X 区域设置

工具栏：ACE:主电气 > 插入梯形图 > X 区域

或 ACE:梯形图 > X 区域

命令：AEXZONE

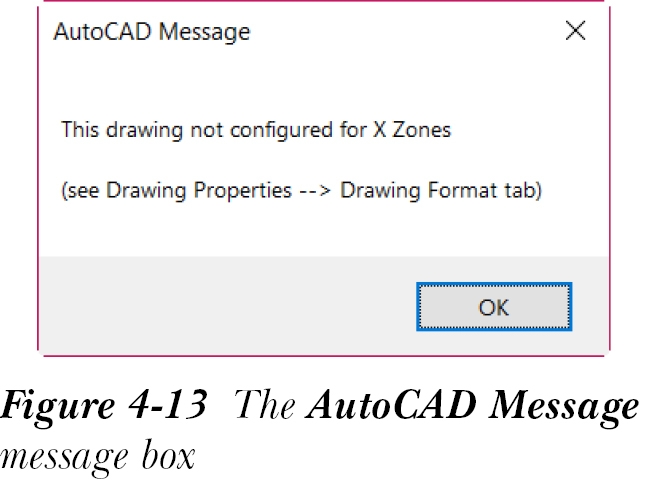

X 区域设置（X Zones Setup） 工具用于将 X 网格标签插入到使用 X 区域进行格式参考的图形梯形图中。要将 X 网格标签插入梯形图，请从“原理图”选项卡的“插入导线/导线编号”面板中的“插入梯形图”下拉列表中选择 X 区域设置（X Zones Setup） 工具；将显示“X 区域设置”对话框。请注意，仅当您在“图形特性”对话框的“图形格式”选项卡中选中“X 区域”单选按钮时，才会显示此对话框。如果未选中此单选按钮，将显示“AutoCAD 消息”消息框，如图 4-13 所示，指示该图形未配置为 X 区域。

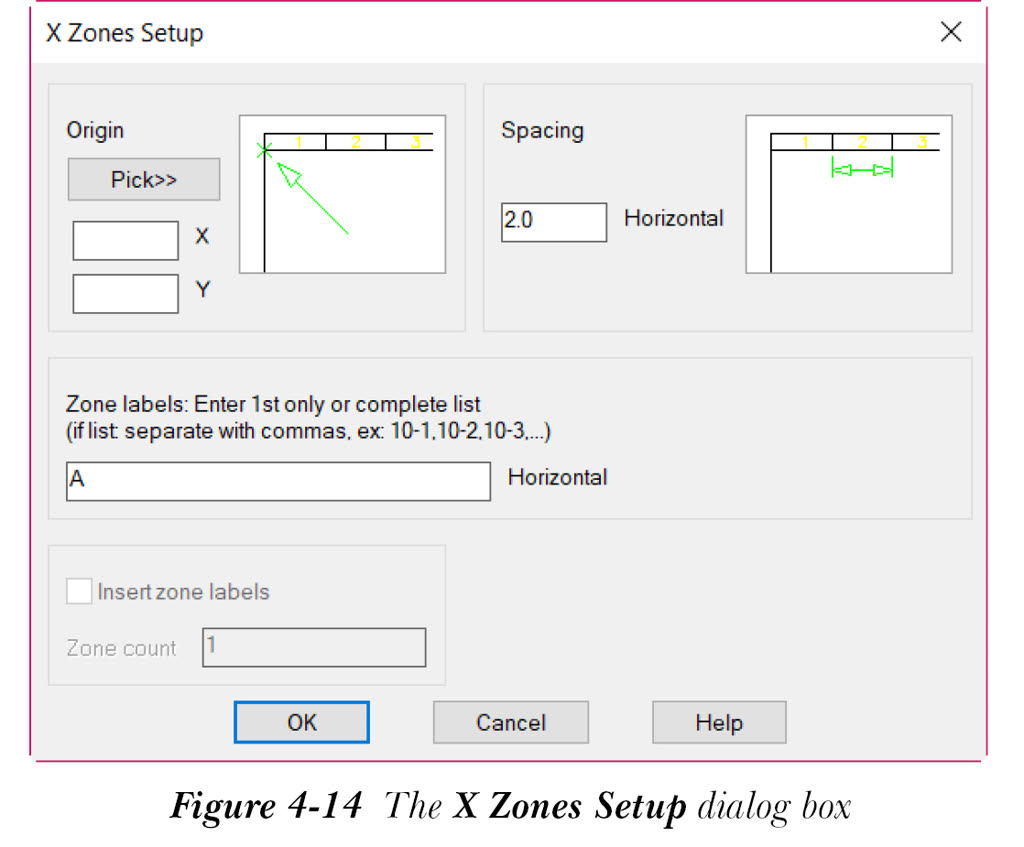

或者，您可以通过在“图形特性”或“项目特性”对话框的“图形格式”选项卡中选中“X 区域”单选按钮，然后选择“设置”按钮来调用“X 区域设置”对话框。“X 区域设置”对话框中的选项如图 4-14 所示，接下来将讨论这些选项。

原点区域

“原点”区域用于指定梯形图 X 区域网格的原点。接下来将讨论此区域中的选项。

X

在“X”编辑框中输入 X 区域网格原点的 X 坐标。

Y

在“Y”编辑框中输入 X 区域网格原点的 Y 坐标。

拾取>>

如果您选择“拾取>>”按钮，系统将提示您指定图形的原点。在图形左上角附近指定 X 区域的原点。您会注意到，X 区域网格原点的 X 和 Y 坐标将显示在“X 区域设置”对话框的 X 和 Y 编辑框中。在这些编辑框中指定值后，“插入区域标签”复选框将被激活。

间距区域

在“间距”区域的“水平”编辑框中输入网格列之间的水平间距。默认情况下，此编辑框中显示 2.0。

区域标签区域

“区域标签”区域用于指定网格列的标签。在“水平”编辑框中，您可以输入区域的第一个值或指定完整列表，但请确保使用逗号分隔列表。默认情况下，“区域标签”区域的“水平”编辑框中显示 A。

插入区域标签

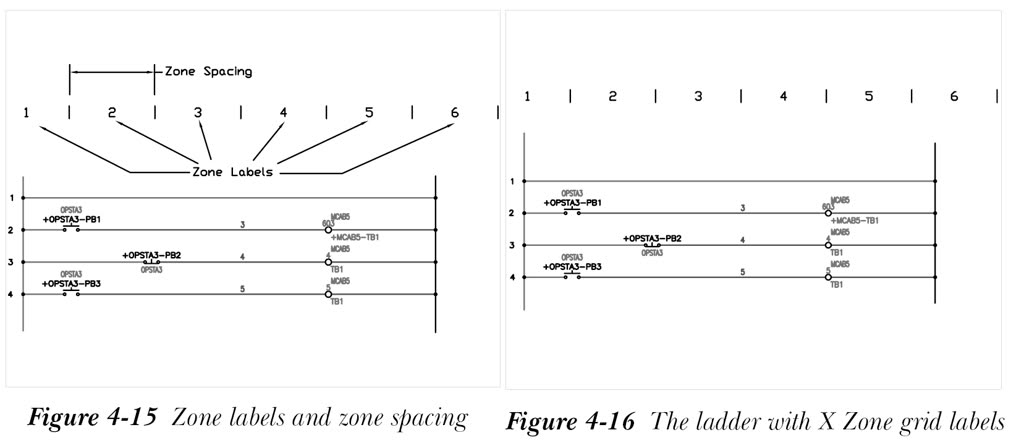

仅当您在 X 和 Y 编辑框中输入值后，“插入区域标签”复选框才会被激活。如果选中此复选框，“区域计数”编辑框将被激活。“插入区域标签”复选框用于将网格标签插入图形中。“区域计数”编辑框用于指定梯形图 X 区域网格的列数。图 4-15 显示了区域标签和区域间距。

在“X 区域设置”对话框中指定所需设置后，选择“确定”按钮；X 区域网格标签将插入到您的图形中，如图 4-16 所示。
