拆分 PLC 模块
功能区：原理图 > 编辑元件 > 修改元件下拉列表 > 拆分 PLC 模块
工具栏：ACE:主电气 > 修改元件下拉列表 > 拆分 PLC 模块 或 ACE:挪移 > 拆分 PLC 模块
菜单：元件 > 元件其他 > 拆分 PLC 模块 命令：AESPLITPLC

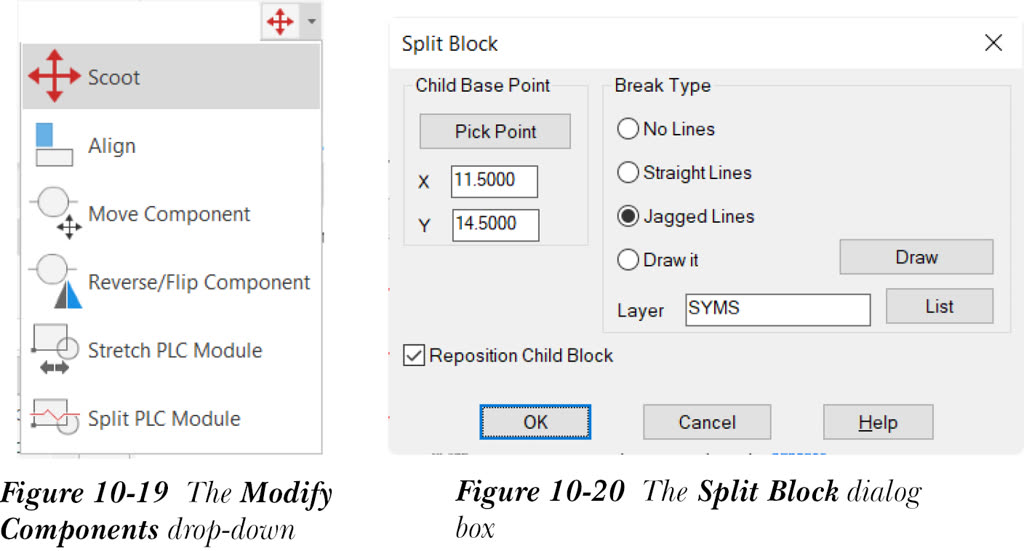

您可以拆分插入到图形中的 PLC 模块。为此，请从“原理图”选项卡的“编辑元件”面板中的“修改元件”下拉列表中选择“拆分 PLC 模块”工具，参见图 10-19；
系统将提示您选择要拆分的块。选择要拆分的 PLC 模块。接下来，在 PLC 上选择要拆分它的点。执行此操作后，将显示“拆分块”对话框，如图 10-20 所示。在此对话框中，“子块基点”区域中的 X 和 Y 编辑框显示您想要拆分 PLC 模块的位置的 PLC 模块坐标。您可以通过选择“中断类型”区域中的单选按钮之一来指定 PLC 的中断类型。如果您想将 PLC 的拆分部分重新定位到其他位置，请选择“重新定位子块”复选框。指定所需选项后，在“拆分块”对话框中选择“确定”按钮以拆分所选的 PLC。
