使用点对点接线图

点对点接线图是每个回路安装的详细图，显示回路的所有接线、连接器、端子板和电气或电子元件。这些图还通过导线编号或颜色编码来标识导线。接线图对于故障排除和维修电气或电子回路是必需的。

许多行业（如汽车或航空行业）使用点对点接线图来创建控制原理图。大多数标准 AutoCAD Electrical 工具完全支持这种设计风格。除此之外，AutoCAD Electrical 还有许多工具提供专门用于点对点设计方法的功能。在本节中，您将学习在连接器中插入拼接和导线。

插入拼接

功能区：原理图 > 插入元件 >

插入连接器下拉列表 > 插入拼接

工具栏：ACE:主电气 > 插入连接器下拉列表 > 插入拼接

或 ACE:插入连接器 > 插入拼接

菜单：元件 > 插入连接器 > 插入拼接

命令：AESPLICE

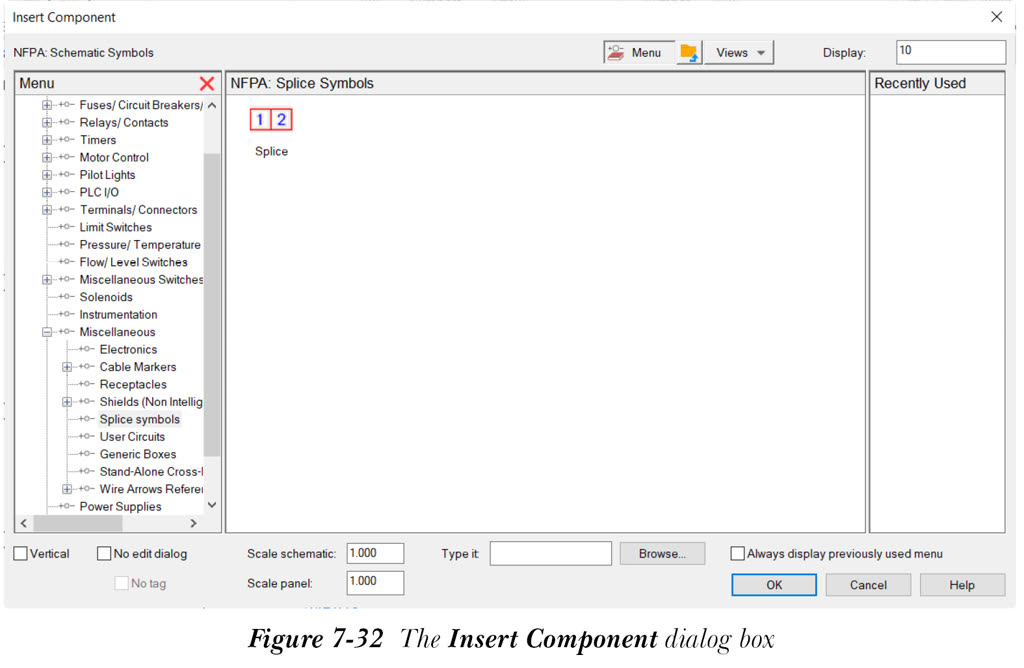

“插入拼接”工具用于连接一根或多根导线。要连接导线，请从“原理图”选项卡“插入元件”面板的“插入连接器”下拉列表中选择“插入拼接”工具，参见图 7-2；“插入元件”对话框将显示，如图 7-32 所示。

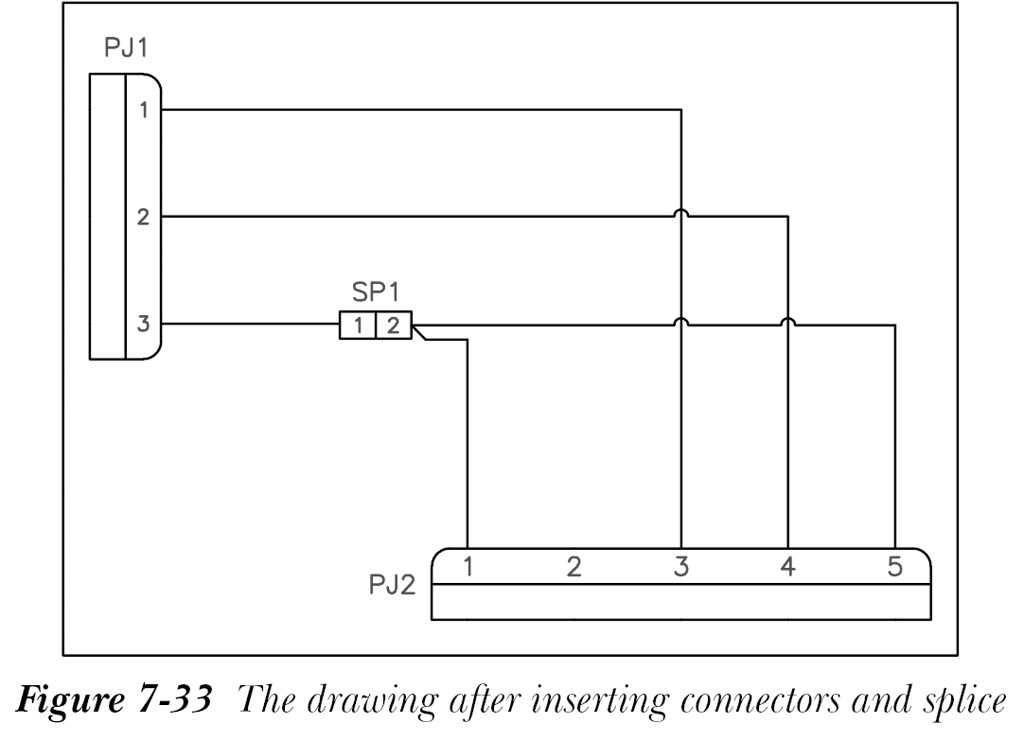

从“插入元件”对话框的“NFPA: 拼接符号”区域中选择“拼接”符号；拼接符号将随光标显示，系统将提示您指定符号的插入点。指定插入点；“插入/编辑元件”对话框将显示。此对话框中的选项已在第 5 章中讨论。接下来，在此对话框中指定所需选项并选择“确定”按钮；拼接将插入到图形中，如图 7-33 所示。

注意

如果您在现有导线上插入拼接，导线将断开。此外，导线编号将更改。

将导线插入连接器

功能区：原理图 > 插入导线/导线编号 > 导线下拉列表 > 导线

工具栏：ACE:主电气 > 插入导线下拉列表 > 插入导线

或 ACE:导线 > 插入导线

菜单：导线 > 插入导线

命令：AEWIRE

您已在第 3 章中学习了插入导线。现在，您将学习将导线插入连接器。“导线”工具用于将导线插入到图形中。为此，请从“原理图”选项卡“插入导线/导线编号”面板的“导线”下拉列表中选择“导线”工具；AutoCAD Electrical 提示您指定导线的起点。指定起点；系统将提示您指定导线的端点。指定端点；导线将插入到两个实体之间。此提示将持续执行，直到您按 Enter 键。此命令的提示序列如下所示。

选择“导线”工具


当前导线类型: “WIRES”

指定导线起点或 [导线类型(T)/X=显示连接]: 指定导线起点或输入选项（选项将在接下来讨论）。

指定导线终点或 [V= 垂直开始 H= 水平开始 TAB=碰撞关闭/继续]: 指定导线端点/。

指定导线起点或 [挪移导线(S) 导线类型(T) X=显示连接]: 按 Esc 键退出命令。

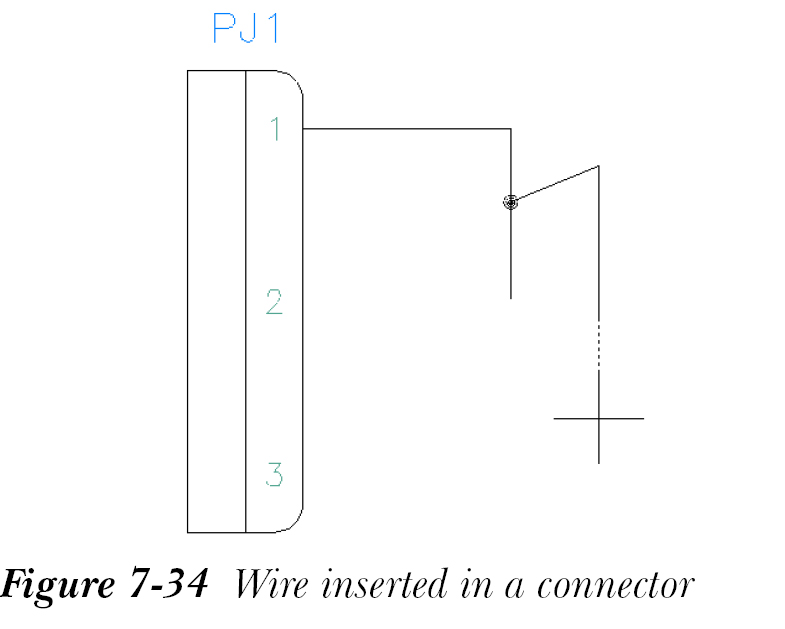

图 7-34 显示了插入导线后的连接器。

将多导线母线插入连接器

功能区：原理图 > 插入导线/导线编号 > 多导线母线

工具栏：ACE:主电气 > 插入导线下拉列表 > 多导线母线

或 ACE:导线 > 多导线母线

菜单：导线 > 多导线母线

命令：AEMULTIBUS

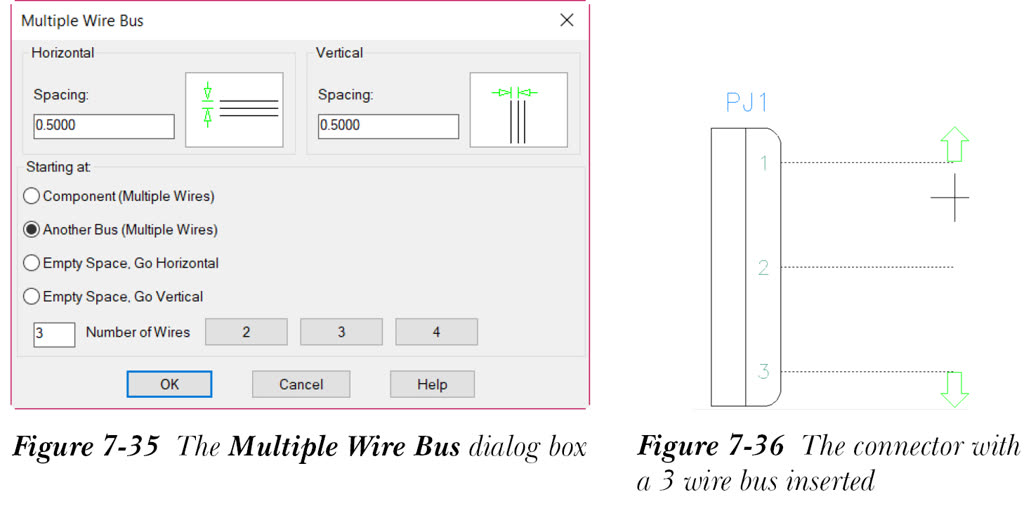

“多导线母线”工具用于插入多导线母线。为此，请从“原理图”选项卡的“插入导线/导线编号”面板中选择“多导线母线”工具；“多导线母线”对话框将显示，如图 7-35 所示。此对话框中的选项已在第 3 章中讨论。

接下来，选择“元件（多导线）”单选按钮，并在此对话框中选择“确定”按钮；系统将提示您窗选起始导线连接点。接下来，通过交叉窗口选择连接器的导线连接点并按 Enter 键；导线将从连接器的连接点开始。接下来，根据需要移动光标并单击屏幕；导线将绘制出来。图 7-36 显示了插入了 3 根导线母线的连接器。

将导线弯曲成直角

功能区：原理图 > 编辑导线/导线编号 > 修改导线下拉列表 > 弯曲导线工具栏：ACE:主电气 > 插入导线下拉列表 > 弯曲导线或 ACE:导线 > 弯曲导线菜单：导线 > 弯曲导线命令：AEBENDWIRE

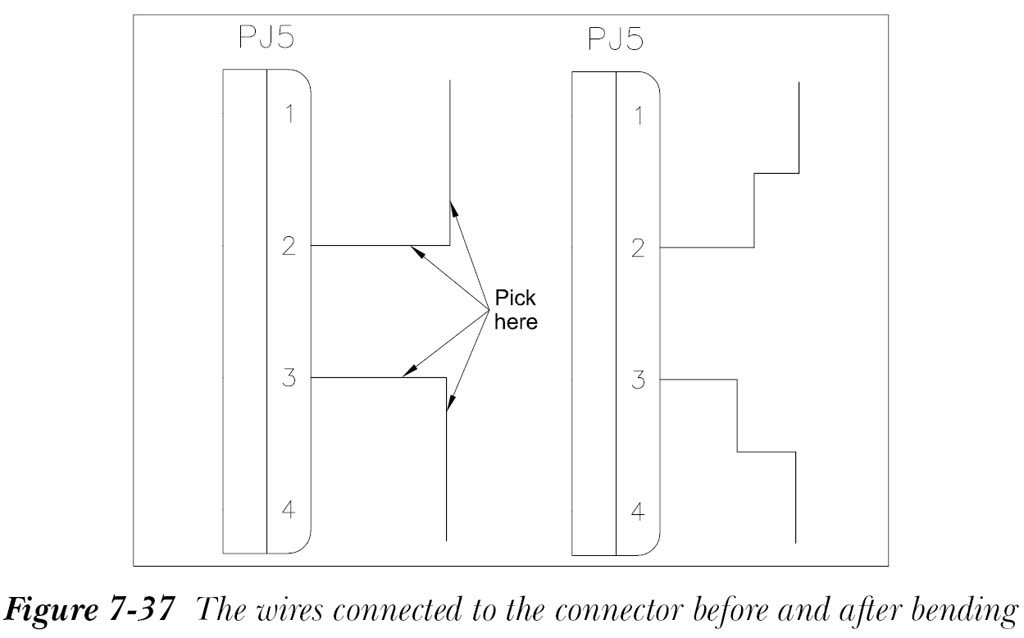

“弯曲导线”工具用于将导线弯曲成直角。为此，请从“原理图”选项卡“编辑导线/导线编号”面板的“修改导线”下拉列表中选择“弯曲导线”工具；将显示一个选择框，系统将提示您选择第一根导线。选择与另一根导线成直角的导线；系统将提示您选择第二根导线。选择第二根导线；将添加额外的导线段以将导线弯曲成 90 度。您可以通过按键盘上的 Esc 键或右键单击屏幕来退出 AEBENDWIRE 命令。当导线被定义为直角时，您可以修改导线并创建新的直角弯曲，同时保持与元件的原始导线连接。图 7-37 显示了弯曲之前和之后连接到连接器的导线。

注意

插入导线、多导线母线和弯曲导线的方法已在第 3 章中讨论。
