教程 4

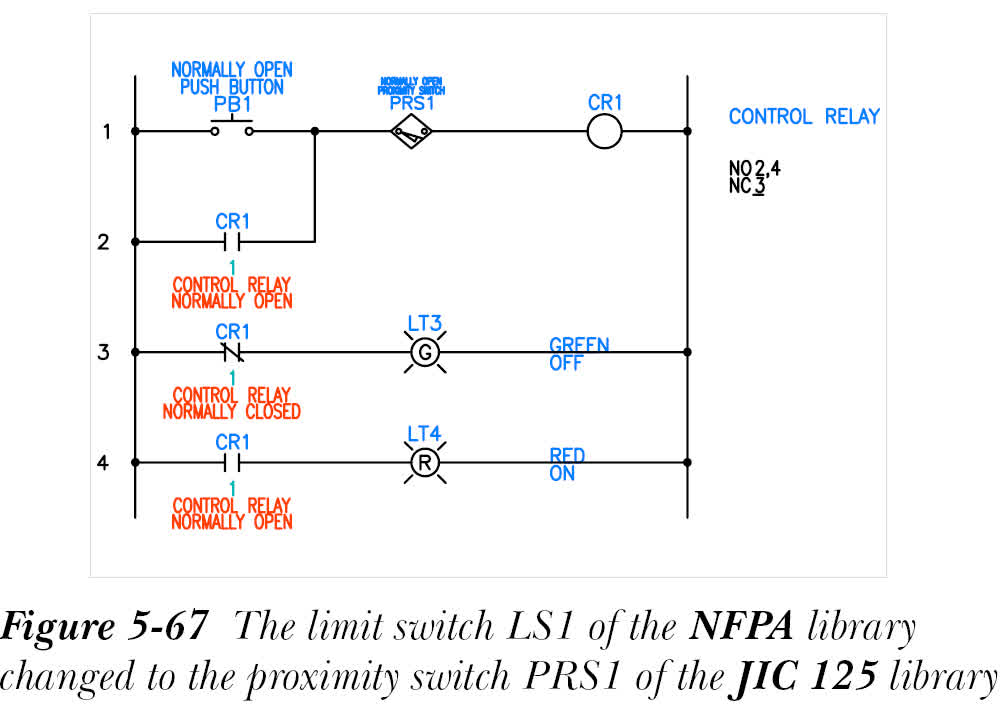

在本教程中，您将把符号库设置从 NFPA 更改为 JIC 125。此外，您将把 NFPA 库的限位开关 LS1 与 JIC 125 库的接近开关 PRS1 交换，如图 5-67 所示。（预计时间: 20 分钟）

完成本教程需要以下步骤:

a. 打开、保存图形并将其添加到 CADCIM 项目。

b. 更改库。

c. 交换元件。

d. 创建项目特定目录数据库。

e. 保存图形文件。

打开、保存图形并将其添加到 CADCIM 项目

更改库

默认情况下，在“项目特性”对话框的“库和图标菜单路径”区域中选择了原理图库 C:/Users/Public/Documents/Autodesk/Acade 2025/Libs/NFPA/。要将库 NFPA 更改为 JIC 125，请右键单击“项目管理器”的“项目”卷展栏中显示的 CADCIM 项目；将显示快捷菜单。从快捷菜单中选择“特性”选项；将显示“项目特性”对话框。

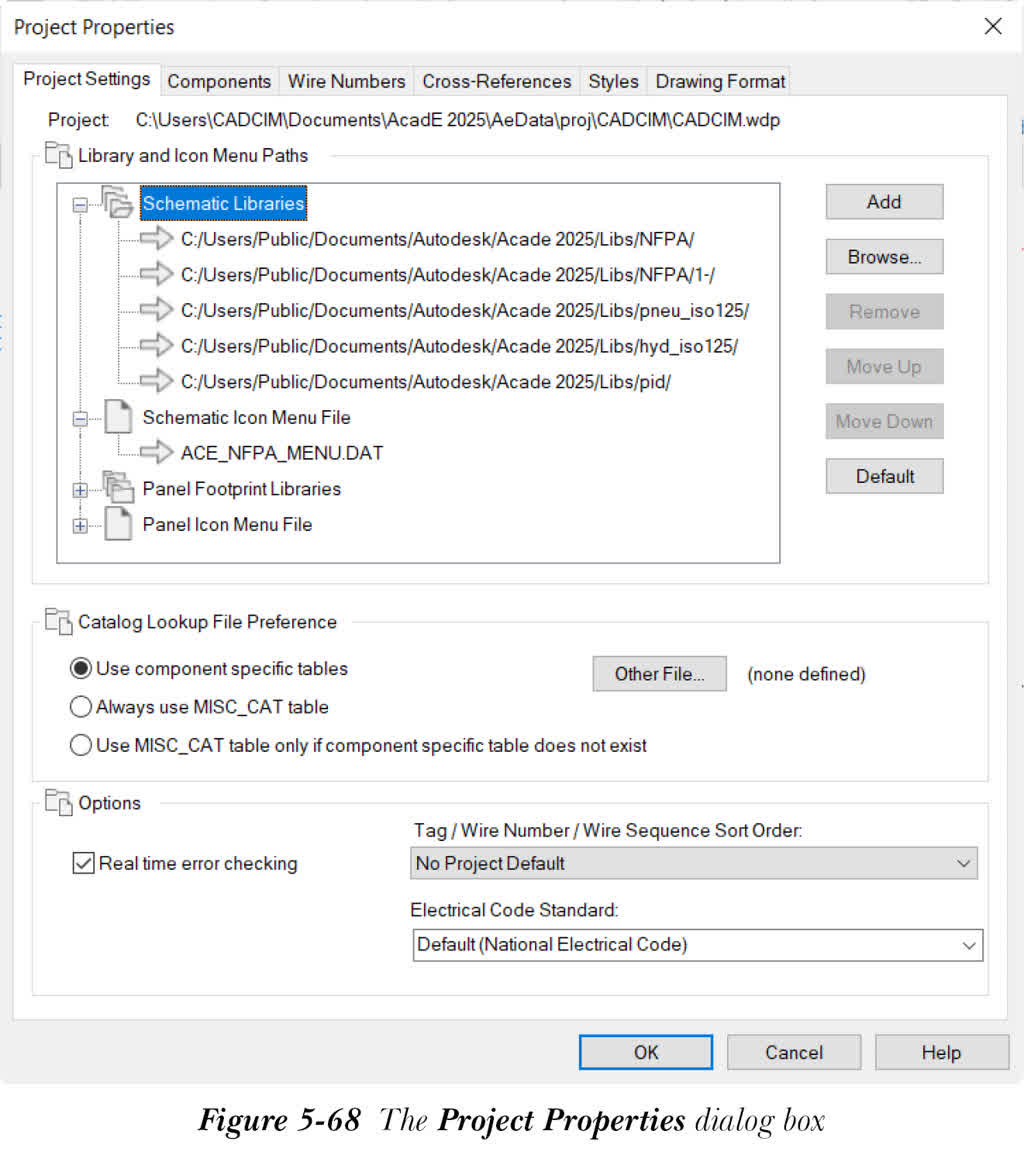

在“项目特性”对话框的“库和图标菜单路径”区域中，单击“原理图库”的 (+) 号；将显示原理图库列表，如图 5-68 所示。

接下来，选择 C:/Users/Public/Documents/Autodesk/Acade 2025/Libs/NFPA/，然后选择 Browse 按钮；将显示“浏览文件夹”对话框。
接下来，选择 jic125 文件夹并选择 OK 按钮；路径 C:/Users/Public/Documents/Autodesk/Acade 2025/Libs/jic 125 将显示在“原理图库”下。
单击“库和图标菜单路径”区域中“原理图图标菜单文件”的 (+) 号，然后双击路径 ACE_NFPA_MENU.DAT；将显示“选择 “.dat” AutoCAD Electrical 图标菜单文件”对话框。从此对话框中选择 ACE_JIC_MENU.DAT，然后选择 Open；图标菜单文件将从 NFPA 更改为 JIC。
在“项目特性”对话框中选择 OK 按钮。这样，您就可以将库从 NFPA 更改为 JIC 125。

交换元件

从“原理图”选项卡的“编辑元件”面板中选择 交换/更新块（Swap/Update Block） 工具；将显示“交换块/更新块/库交换”对话框。
接下来，从“选项 A: 交换块”区域中选择 一次一个（One at a time） 单选按钮；“选项 A: 交换块”区域中的其他选项将被激活。
从“选项 A: 交换块”区域中选择 从图标菜单拾取新块（Pick new block from icon menu） 单选按钮，然后选择 OK 按钮；将显示“插入元件”对话框。
从“插入元件”对话框的“JIC: 原理图符号”区域中选择“杂项开关”图标；“JIC: 原理图符号”区域将修改为“JIC: 其他开关类型”区域。
从“JIC: 其他开关类型”区域中选择“常开接近开关”；系统将提示您选择要交换的元件。选择 LS1 元件；限位开关 LS1 将修改为接近开关 PRS1。按 Enter 键退出命令。

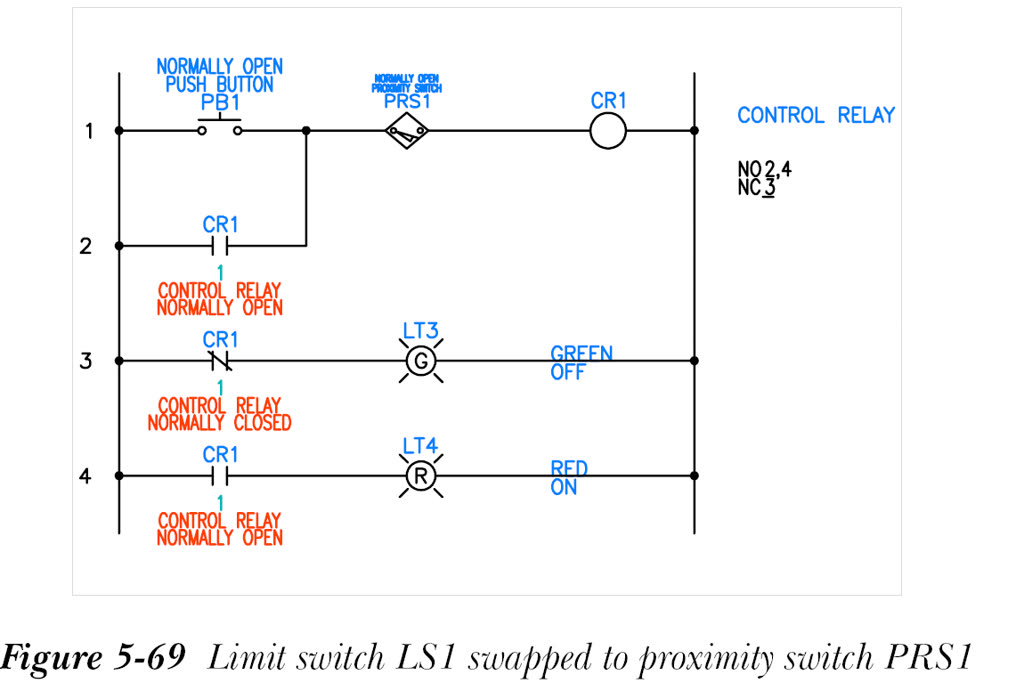

现在，右键单击 PRS1；将显示标记菜单。从标记菜单中选择“编辑元件”选项；将显示“插入/编辑元件”对话框。在“描述”区域的“行 1”编辑框中输入 NORMALLY OPEN，然后在“行 2”编辑框中输入 PROXIMITY SWITCH。接下来，在“插入/编辑元件”对话框中选择 OK 按钮；PRS1 的描述将更改，如图 5-69 所示。
如前所述，在“项目特性”对话框中恢复为 NFPA 原理图库和 NFPA 图标菜单文件。

创建项目特定目录数据库

从“项目”选项卡的“其他工具”面板中选择 创建项目特定目录数据库（Create Project Specific Catalog Database） 工具；将显示“创建项目特定目录数据库”对话框。在此对话框中，选择 否 - 保持独立（No - keep it separate） 单选按钮；其下方的编辑框和浏览按钮将被激活。

如果选择 是 - 将其设为活动项目默认目录文件（Yes - make it the active project default catalog file） 单选按钮，则项目特定目录数据库文件将成为默认项目目录文件。

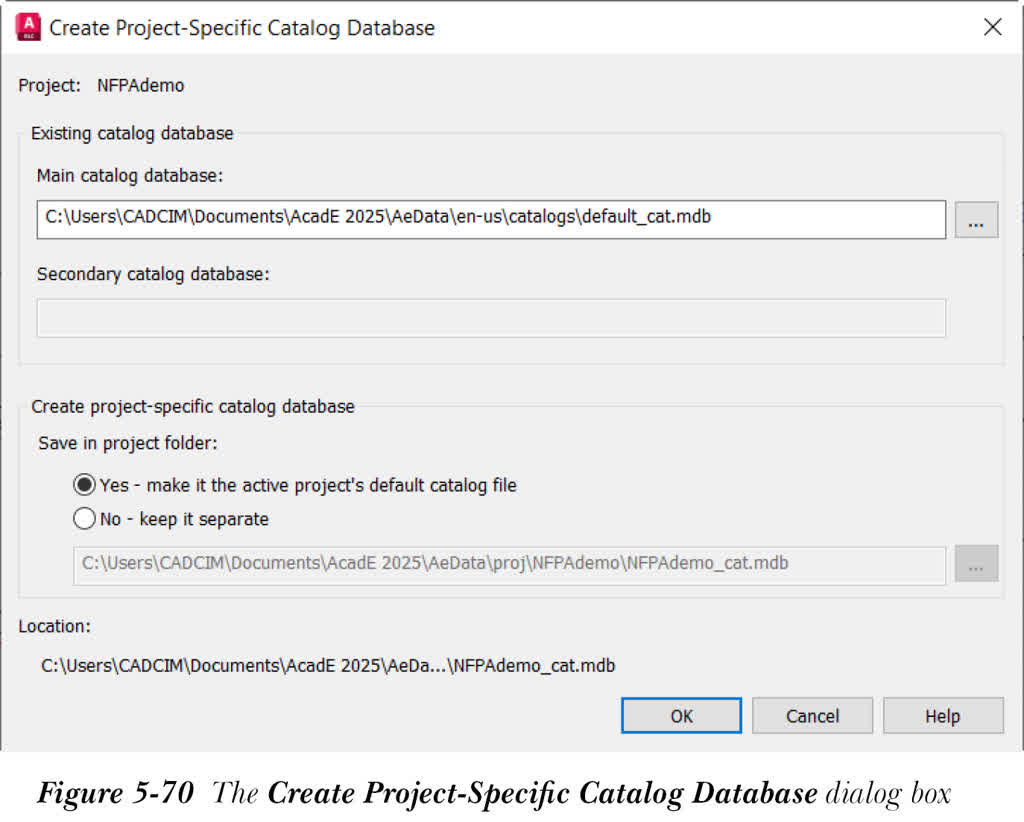

选择浏览按钮；将显示“保存”对话框。在此对话框中，在“查找范围”下拉列表中指定位置。请注意，您指定的位置应不同于编辑框中指定的默认位置，参考图 5-70。接下来，在“文件名”编辑框中输入 CADCIM，然后选择 Open 按钮以关闭“保存”对话框；指定的位置将显示在 否 - 保持独立 单选按钮下方的编辑框中。现在，在“创建项目特定目录数据库”对话框中选择 OK 按钮；CADCIM.mdb 文件将在指定位置创建。

保存图形文件
