追踪参考

功能区：项目 > 其他工具 > 追踪器下拉列表 > 追踪器

工具栏：ACE:Main Electrical 2 > 追踪器 或 ACE:Surfer

菜单：项目 > 追踪器

命令：AESURF

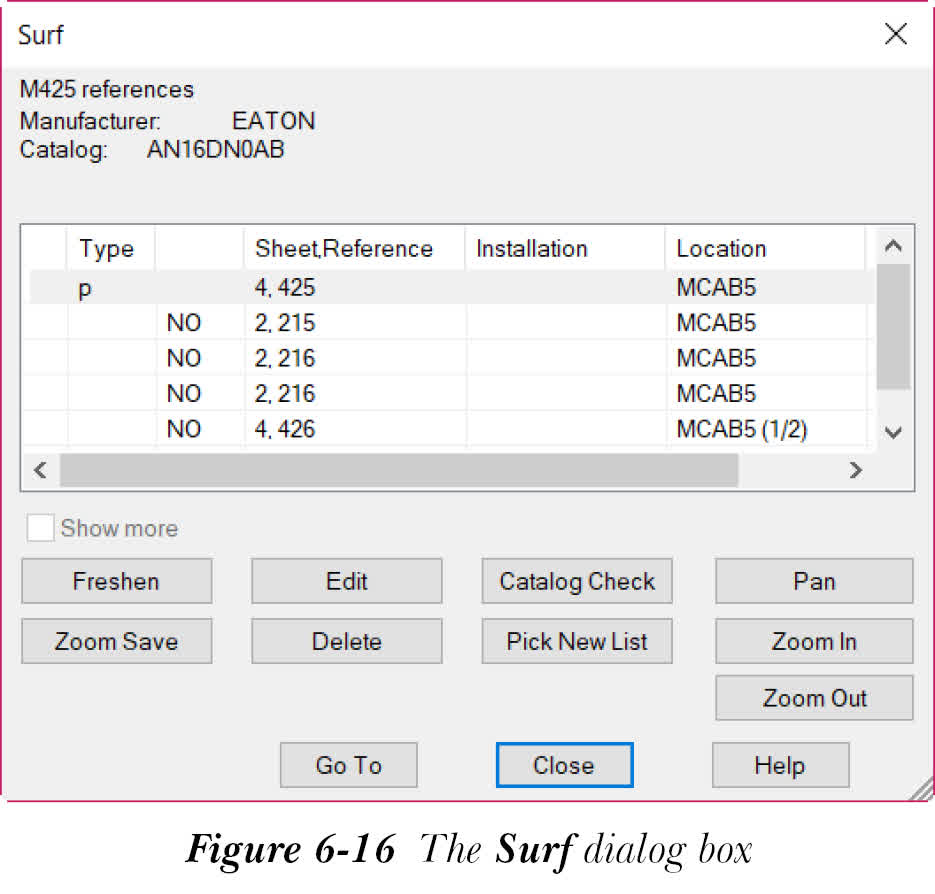

追踪器（Surfer）工具用于搜索元件、导线编号、端子、电缆和信号的相关参考。使用此工具，您可以在项目的图形之间从一个参考移动到另一个参考。此工具还用于搜索元件标记、导线编号、项目编号或目录编号。要搜索元件的相关参考，请从“项目”选项卡的“其他工具”面板中选择追踪器工具；系统将提示您选择要追踪的标记。选择元件或元件标记；“追踪”对话框将显示，如图 6-16 所示。

此对话框在顶部显示所选元件的名称、制造商代码和目录编号。接下来将讨论此对话框中的不同选项。

类型

“类型”列中显示不同类型符号的不同代码。这些代码是：

c - 元件符号

p - 父符号或单线符号。请注意，对于单线符号，“1-”将显示在“追踪”对话框的“类别”列中

t - 端子符号

w - 导线编号

/# - 面板符号

np - 面板铭牌

Dst - 目标箭头

Src - 源箭头

图纸、参考

此列显示元件的图纸编号和线参考编号。

安装

此列显示所选元件的安装值。

位置

此列显示所选元件的位置值。

类别

所选元件的类别显示在“类别”列中，例如单线符号的“1-”。

显示更多

“显示更多”复选框仅在您处于 IEC 标记模式时，或者如果不存在任何非安装/位置匹配参考时才会激活。如果您使用 IEC 标记模式，请选择此复选框以显示额外的非安装/位置匹配参考。默认情况下，“显示更多”复选框处于清除状态。因此，列表中仅显示精确的追踪匹配项。

刷新

“刷新”按钮用于使用活动图形中所做的更改刷新“追踪”对话框。要刷新“追踪”对话框，请从显示的列表中选择一个参考，然后选择“刷新”按钮；QSAVE 消息框将显示。接下来，在 QSAVE 消息框中选择“确定”按钮以保存图形中所做的更改；“追踪”对话框将再次显示。如果您从 QSAVE 消息框中选择“否”按钮，活动图形将不会被保存，“追踪”对话框将再次显示。

编辑

“编辑”按钮用于编辑所选参考。选择此按钮后，“插入/编辑元件”对话框将显示。使用此对话框，您可以编辑参考。“插入/编辑元件”对话框中的选项已在前面的章节中讨论过。

目录检查

仅当参考添加了目录和制造商信息时，“目录检查”按钮才会激活。此按钮用于显示所选参考的材料清单。

平移

“平移”按钮允许您查看当前显示区域之外的图形部分。

注意

当“工具选项板”处于停靠状态时，“平移”按钮不起作用。

保存缩放

“保存缩放”按钮用于将当前缩放因子保存在图形的 WD_M 块上。为此，请选择“保存缩放”按钮；命令提示将显示“Surf zoom factor saved on WD_M block”。

放大

选择“放大”按钮可将图形尺寸放大一倍。

缩小

选择“缩小”按钮可将图形尺寸缩小一半。

拾取新列表

“拾取新列表”按钮用于选择要追踪的新元件。

转到

选择“转到”按钮可转到所选元件的参考。此按钮将缩放所选元件。如果元件位于不同的图形中，将保存已打开的图形，并打开元件所在的其他图形，并缩放所选元件。另请注意，当您从显示的列表中选择参考并选择“转到”按钮时，所选参考将被缩放，并且在“追踪”对话框中，“x”将显示在“类型”列的左侧。

关闭

选择“关闭”按钮以关闭“追踪”对话框。

注意

如果您使用追踪器工具在图形中选择源符号或目标符号，则“追踪”对话框的外观会略有不同。但是，选项将保持不变。
