教程 3

教程 3

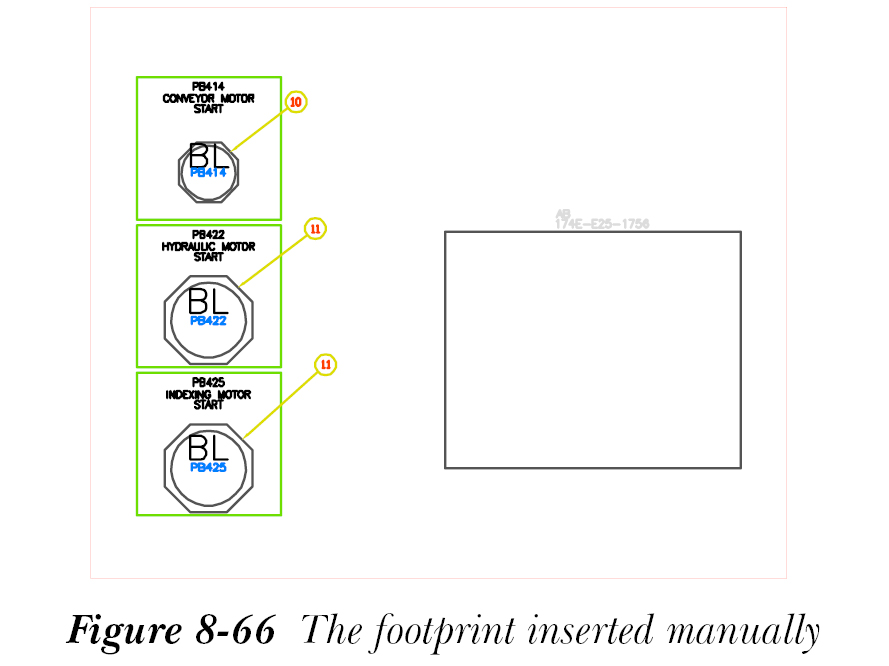

在本教程中，您将使用 手动（Manual） 工具在图形文件中手动插入封装，如图 8-66 所示。此外，您将使用 使 Xdata 可见（Make Xdata Visible） 工具使封装的 Xdata 可见。（预计时间：10 分钟）

完成本教程需要以下步骤：

a. 打开、保存图形并将其添加到 CADCIM 项目中。

b. 使用 手动（Manual） 工具手动插入封装。

c. 使封装的 Xdata 可见。

d. 保存图形文件。

打开、保存图形并将其添加到 CADCIM 项目中

1. 打开 C08_tut02.dwg 图形文件。将其另存为 C08_tut03.dwg。将其添加到 CADCIM 项目列表中，如前面章节所述。

手动插入封装

1. 从面板 > 插入元件封装 > 插入封装下拉列表中选择 手动（Manual） 工具；将显示“插入元件封装 -- 手动”对话框。
2. 从“绘制形状”中选择“矩形”符号；系统将提示您指定第一个角点。
3. 接下来，在命令行提示下输入 9,16 并按 Enter 键；系统将提示您指定对角点。
4. 在命令行提示下输入 14,12 并按 Enter 键；将显示“面板布局 - 元件插入/编辑”对话框。
5. 在此对话框的“目录数据”区域中，在“制造商”编辑框中输入 AB，在“目录”编辑框中输入 174E-E25-1756。

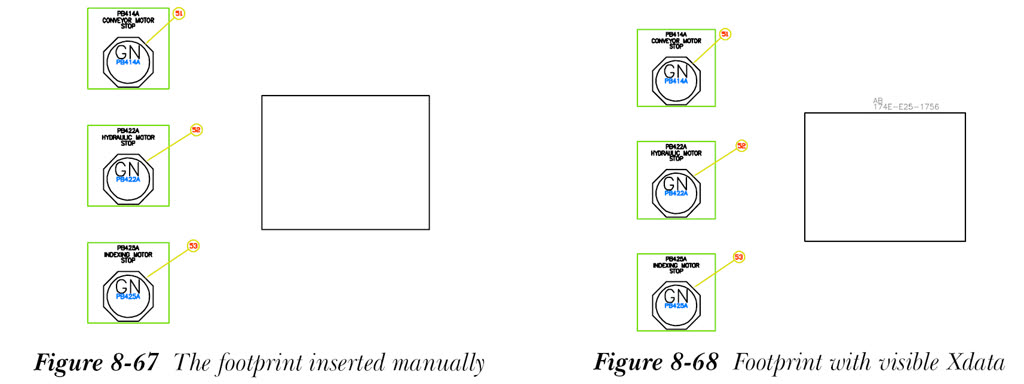

6. 从此对话框中选择 OK；封装将插入到面板图形中，如图 8-67 所示。

使封装的 Xdata 可见

1. 从面板 > 其他工具 > 面板配置下拉列表中选择 使 Xdata 可见（Make Xdata Visible） 工具；系统将提示您选择封装。
2. 选择您手动创建的封装；将显示“选择要更改为块属性的 XData”对话框。
3. 选择 MFG 单选按钮并选择 插入（Insert） 按钮；系统将提示您指定属性 (MFG) 的位置。
4. 将 MFG 属性放置在封装的顶部；将再次显示“选择要更改为块属性的 XData”对话框。现在，选择 CAT 单选按钮并选择 插入（Insert） 按钮；系统将提示您指定属性 (CAT) 的位置。
5. 放置 CAT 属性，如图 8-68 所示。

6. 从“选择要更改为块属性的 XData”对话框中选择 完成（Done） 按钮以退出该对话框。

保存图形文件

1. 从应用程序菜单中选择 保存（Save） 以保存图形文件。
