项目说明

在本项目中，你将创建一个电机控制回路，如图 P1-1 所示。这将通过使用梯形图、多相母线和元件（如三相电机、三极热断路器以及端子）来创建。然后，你将复制该回路并将其保存到图标菜单中。接下来，你将在图形中插入已保存的回路，审核图形并保存审核报告。此外，你还将生成“导线起点/终点”报表并将其放置在新图形中。

创建新项目

  1. 从“项目管理器”中选择“新建项目”按钮；将显示“创建新项目”对话框。
  2. 在此对话框的“名称”编辑框中输入 Sample Project。

默认情况下，C:UsersUser NameDocumentsAcade 2025AeDataproj 显示在“位置”编辑框中。保持其不变。

确保选中“使用项目名称创建文件夹”复选框。

默认情况下，C:UsersUser NameDocumentsAcade 2025AedataProjNfpaDemoNfpademo.wdp 显示在“从项目文件复制设置”编辑框中。

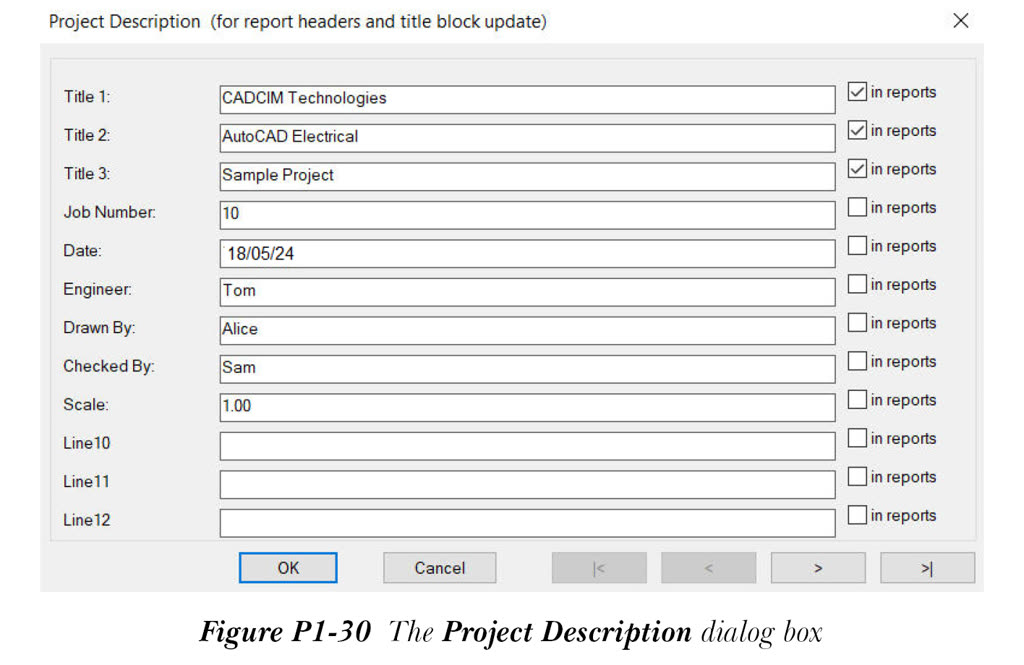

  1. 选择“说明”按钮；将显示“项目说明”对话框。
  2. 在“项目说明”对话框中输入以下信息：

Line 1 = CADCIM Technologies

Line 2 = AutoCAD Electrical

Line 3 = Sample Project

Line 4 = 10

Line 5 = 18/05/24

Line 6 = Tom

Line 7 = Alice

Line 8 = Sam

Line 9 = 1.00

  1. 确保与上一步中提到的所有行对应的“在报表中”复选框均已选中。
  2. 在“项目说明”对话框中选择“确定”按钮；该对话框将关闭，并返回到“创建新项目”对话框。
  3. 在“创建新项目”对话框中选择“确定”按钮；将创建一个新项目，并以粗体文本显示在“项目”展开项的顶部。

创建模板图形文件

  1. 从“应用程序菜单”中选择“新建”>“图形”；将显示“选择模板”对话框。
  2. 从显示的列表中选择 ACAD_ELECTRICAL，然后选择“打开”按钮；将创建图形文件。
  3. 从“常用”选项卡的“块”面板中选择“编辑”工具；将显示“编辑块定义”对话框。在此对话框显示的列表框中选择 LOGO，然后选择“确定”按钮；你将切换到“块编辑器”环境。此外，Autodesk 徽标将显示在此环境中。
  4. 从“块编辑器”环境中删除 Autodesk。接下来，在命令行输入 MTEXT 并按 Enter 键；系统将提示你指定第一个角点。
  5. 在命令行输入 18,38 并按 Enter 键；系统将提示你指定第二个角点。
  6. 在命令行输入 234,0 并按 Enter 键；你将切换到“文字编辑器”环境，并且此环境中将显示一个文字窗口。在文字窗口中输入 CADCIM，然后将其选中。
  7. 在“文字编辑器”选项卡的“样式”面板的“注释性”下拉列表中输入 30，然后按 Enter 键。
  8. 接下来，从“文字编辑器”选项卡的“格式”面板的“字体”下拉列表中选择 Times New Roman TUR。
  9. 接下来，从“文字编辑器”选项卡的“格式”面板中选择“B”按钮，然后在文字窗口外的任意位置单击；CADCIM 将显示在屏幕上。
  10. 从“块编辑器”选项卡的“关闭”面板中选择“关闭块编辑器”按钮；将显示“块 – 更改未保存”消息框。
  11. 在此消息框中选择“将更改保存到 LOGO”按钮；模板文件的文字将替换为 CADCIM。接下来，从“应用程序菜单”中选择“保存”；将显示“图形另存为”对话框。
  12. 在此对话框中，从“文件类型”下拉列表中选择“AutoCAD 图形模板 (*.dwt)”，并在“文件名”编辑框中输入 CADCIM。
  13. 选择“保存”按钮；将显示“模板选项”对话框。在“说明”区域输入 CADCIM Technologies，然后选择“确定”按钮；模板图形即被保存。

创建新图形

  1. 从“项目管理器”中选择“新建图形”按钮；将显示“创建新图形”对话框。
  2. 在“名称”编辑框中输入 Sample Drawing 1。接下来，选择“模板”编辑框右侧的“浏览”按钮；将显示“选择模板”对话框。
  3. 从此对话框中选择 CADCIM，然后选择“打开”按钮；模板文件的名称和路径及其名称将显示在“模板”编辑框中。
  4. 在“说明 1”编辑框中输入 Schematic Components，在“说明 2”编辑框中输入 Wiring Diagram。接下来，在“创建新图形”对话框中选择“确定”按钮；该图形将在项目中创建，并以粗体显示在“项目”展开项中。

插入梯形图

  1. 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；将显示“插入梯形图”对话框。
  2. 在“插入梯形图”对话框中，设置参数如下：

选择“单相”单选按钮 第一个参考 = 300

索引 = 1 梯级 = 26

从“绘制梯级”区域选择“无母线”单选按钮。

  1. 选择“确定”按钮；系统将提示你指定第一个梯级的起始位置。

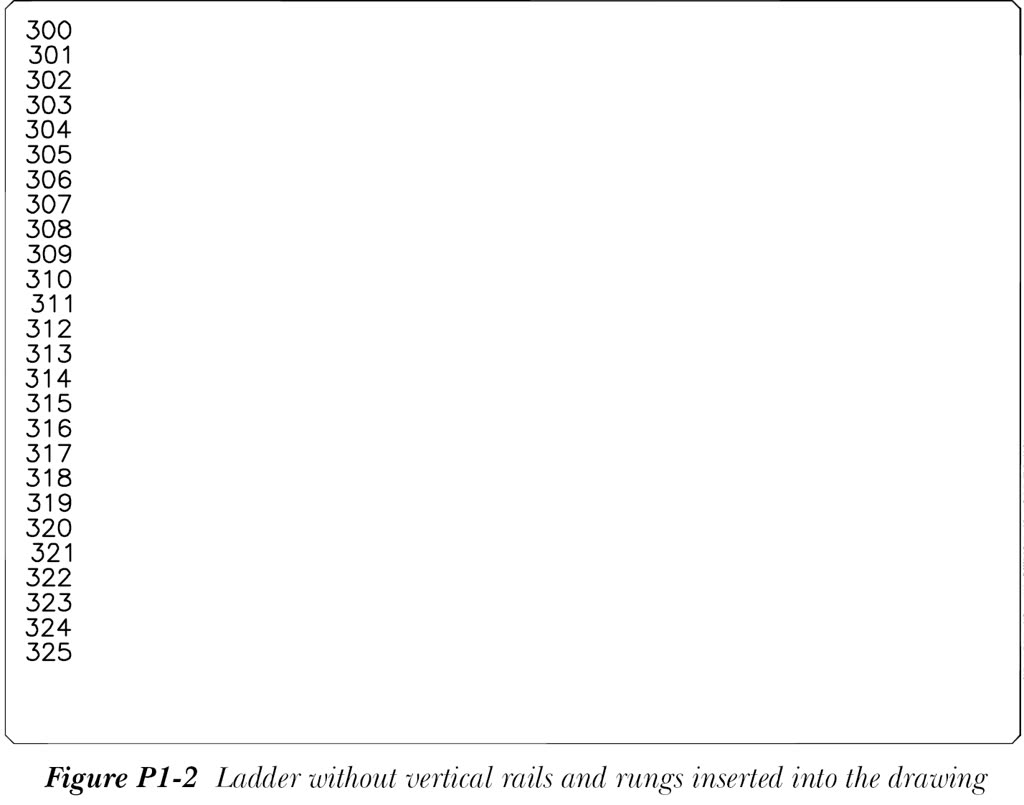

  2. 在命令行输入 1,21.5 并按 Enter 键；将向图形中插入一个不带垂直导轨和梯级的梯形图，如图 P1-2 所示。

在图形中插入多相母线

  1. 从“原理图”选项卡的“插入导线/导线编号”面板中选择“多重母线”工具；将显示“多重导线母线”对话框。
  2. 从此对话框中选择“空白区域，水平走线”单选按钮。
  3. 在“导线数”编辑框中输入 3，在“水平”区域的“间距”编辑框中输入 0.75。接下来，在“多重导线母线”对话框中选择“确定”按钮；系统将提示你指定第一相的起点。
  4. 在命令行输入 2,21.5 并按 Enter 键；系统将提示你指定第一相的终点。

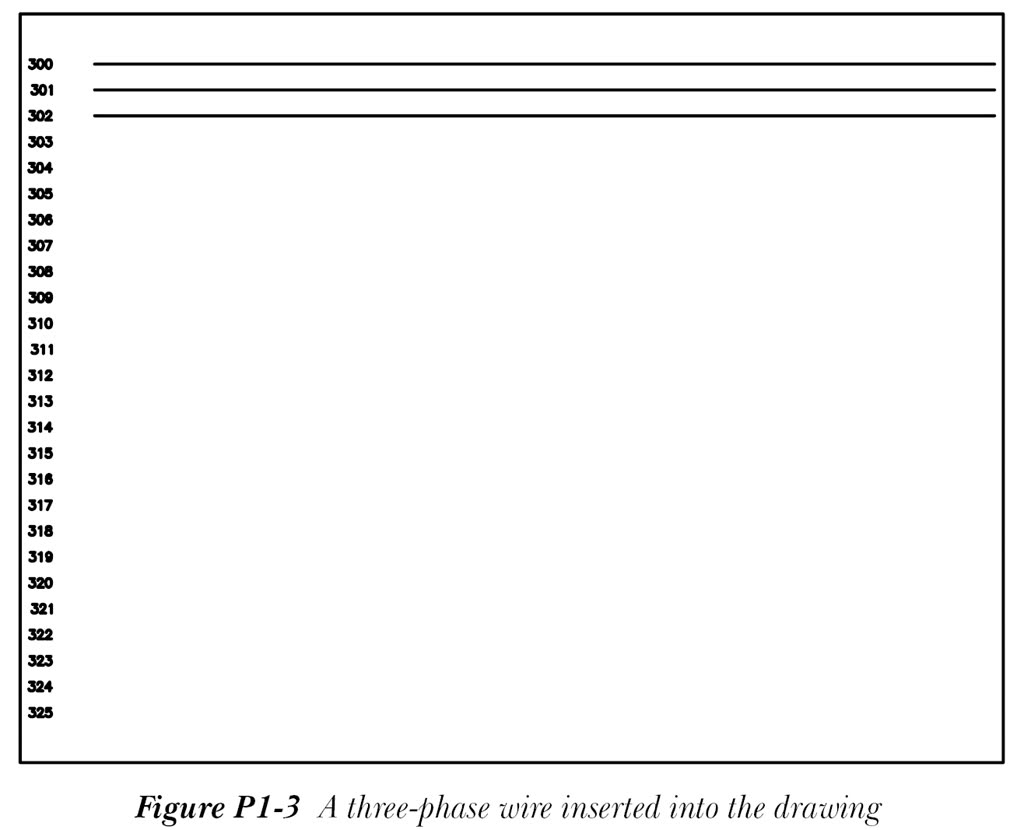

  5. 在命令行输入 28,21.5 并按 Enter 键；将向图形中插入一条三相导线，如图 P1-3 所示。

  1. 重复步骤 1。选择“另一条母线（多重导线）”单选按钮，并在“导线数”编辑框中输入 3。接下来，在“多重导线母线”对话框中选择“确定”按钮；系统将提示你选择现有导线以开始多相母线连接。
  2. 在命令行输入 3,21.5 并按 Enter 键；系统将提示你指定多相母线的终点。

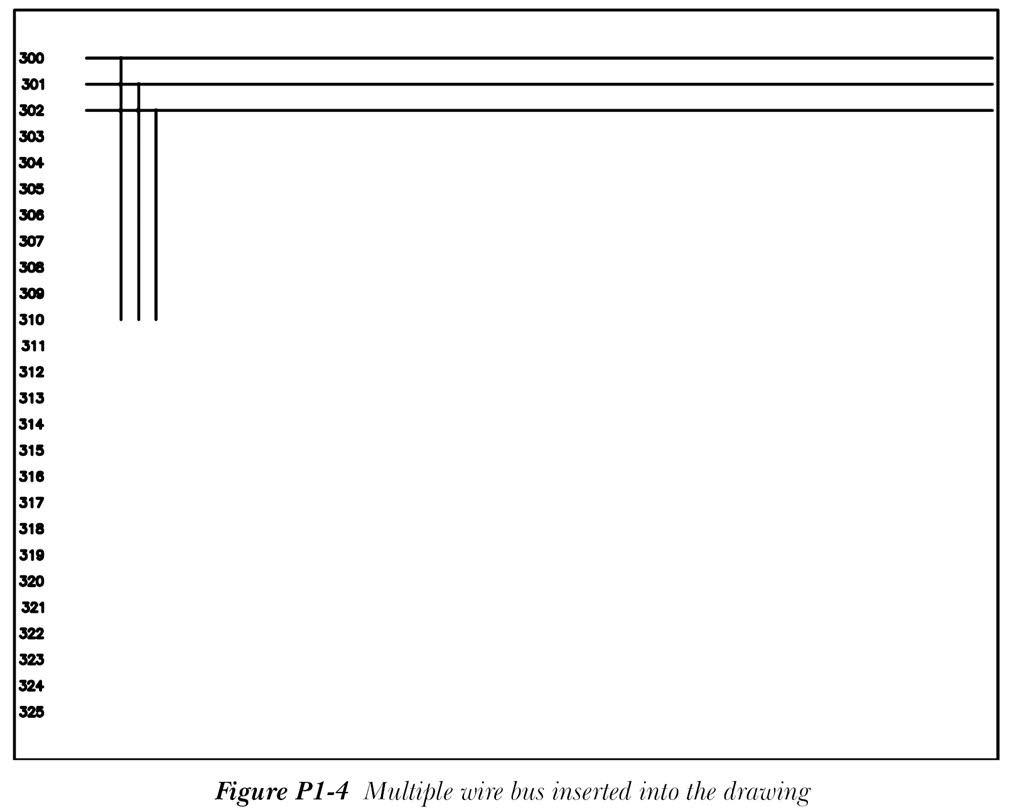

  3. 在命令行输入 3,14 并按 Enter 键；将向图形中插入多重导线母线，如图 P1-4 所示。

插入特殊导线编号

  1. 从“原理图”>“插入导线/导线编号”>“插入导线编号”下拉列表中选择“三相”工具；将显示“三相导线编号”对话框。
  2. 在“基数”区域，确保编辑框中显示 1，并且选中“保持”单选按钮。

  1. 在“后缀”区域，确保编辑框中显示 L1，并且选中“递增”单选按钮。接下来，在此对话框中选择“确定”按钮；系统将提示你选择一条导线。
  2. 选择参考编号 300 右侧的第一条导线；1L1 将插入到该导线中。

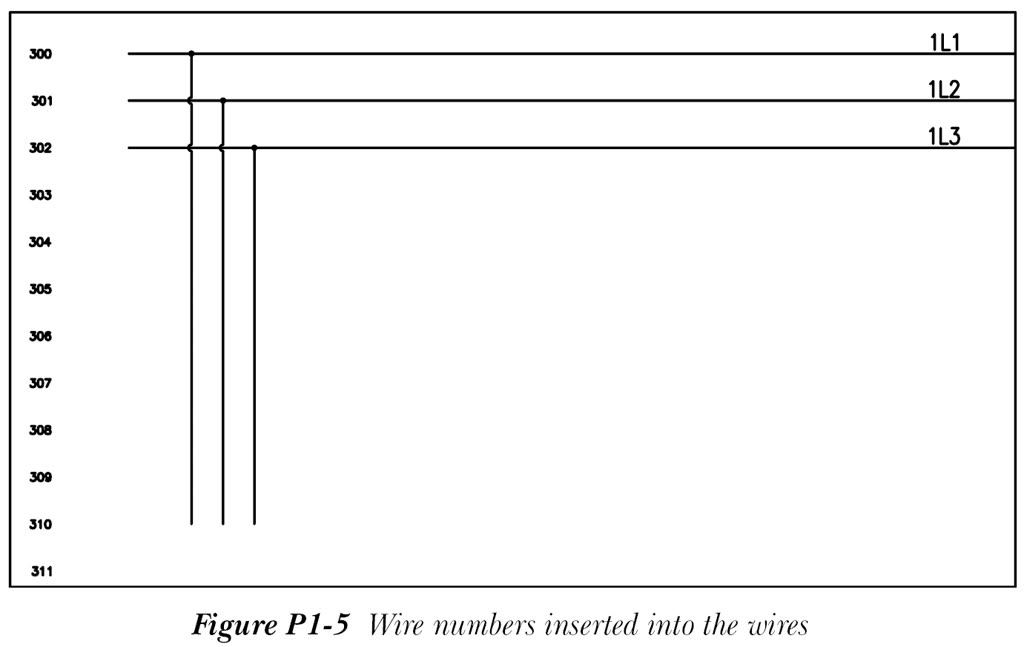

  3. 同样，选择另外两条导线；导线编号 1L2 和 1L3 将分别插入到第二条和第三条导线中，并且“三相导线编号”对话框将再次显示。在此对话框中选择“取消”按钮以退出。图 P1-5 显示了插入到导线中的导线编号。

编辑导线编号

  1. 从“原理图”>“编辑导线/导线编号”>“编辑导线编号”下拉列表中选择“编辑导线编号”工具；系统将提示你选择一条导线。
  2. 选择梯形图参考编号 300 右侧的第一条导线；将显示“编辑导线编号/属性”对话框。

  1. 清除“固定”复选框，并在此对话框中选择“确定”按钮；导线编号 1L1 将取消固定。此外，导线编号的颜色将改变，并且系统将提示你选择一条导线。
  2. 对第二条和第三条导线重复步骤 2 和 3 中执行的过程。接下来，按 Enter 键退出命令。

在图形中插入元件

  1. 从“原理图”>“插入元件”>“图标菜单”下拉列表中选择“图标菜单”工具；将显示“插入元件”对话框。
  2. 从“NFPA：原理图符号”区域选择“电机控制”图标；将显示“NFPA：电机控制”区域。
  3. 在“NFPA：电机控制”区域中选择“三相电机”；系统将提示你指定插入点。
  4. 在命令行输入 3.5,13.85 并按 Enter 键；将显示“插入/编辑元件”对话框。
  5. 在“说明”区域的“行 1”编辑框中输入 CLARIFIED WATER。接下来，在“说明”区域的“行 2”编辑框中输入 PUMP A。
  6. 在“说明”区域的“行 3”编辑框中输入 3.7 KW。接下来，在“额定值”区域的“额定值”编辑框中输入 M。

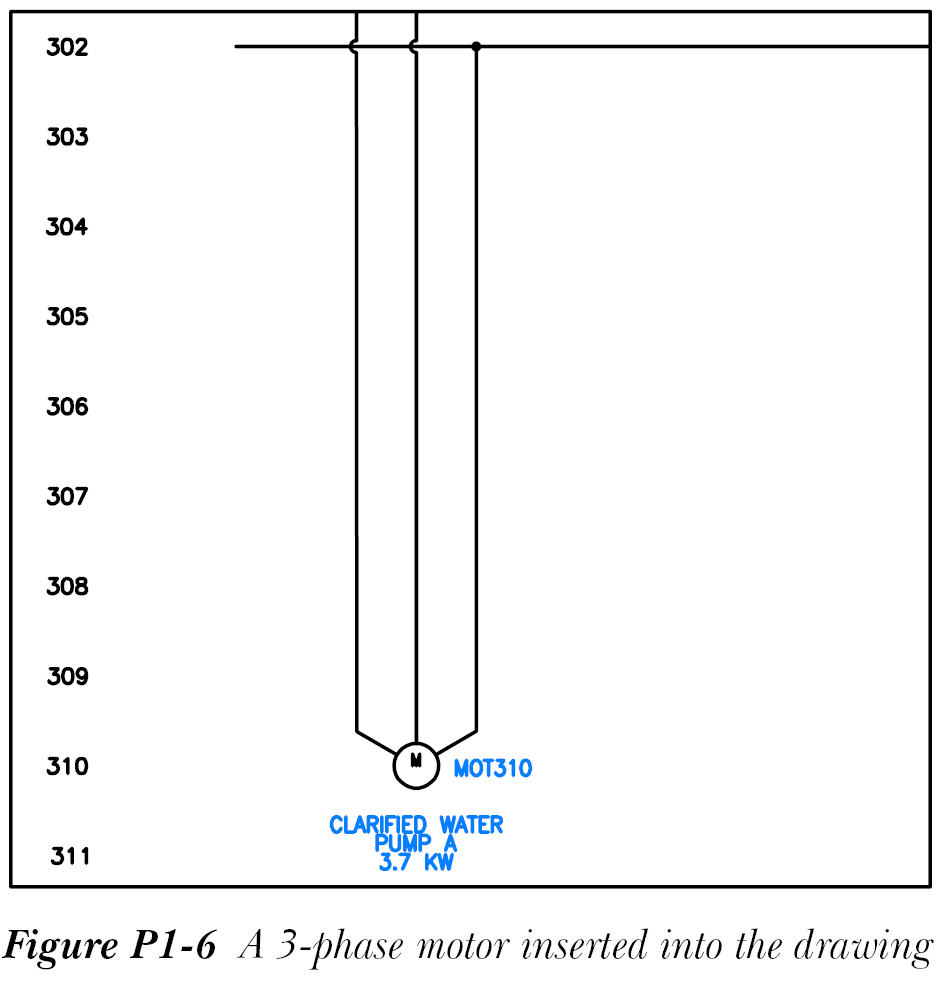

  7. 在“插入/编辑元件”对话框中选择“确定”按钮；将向图形中插入一台三相电机，如图 P1-6 所示。

  1. 重复步骤 1，并从“NFPA：原理图符号”区域选择“熔断器/断路器/变压器”图标；将显示“NFPA：熔断器、断路器和变压器”区域。
  2. 从此区域中选择“断路器/隔离开关”图标；将显示“NFPA：隔离装置”区域。
  3. 从“NFPA：隔离装置”区域中选择“三极热断路器”；系统将提示你指定插入点。确保“应用程序状态栏”中的“对象捕捉”按钮已停用。
  4. 在命令行输入 3,18.5 并按 Enter 键；将显示“向左还是向右构建？”对话框。
  5. 选择“向右==>>”按钮；将显示“插入/编辑元件”对话框。

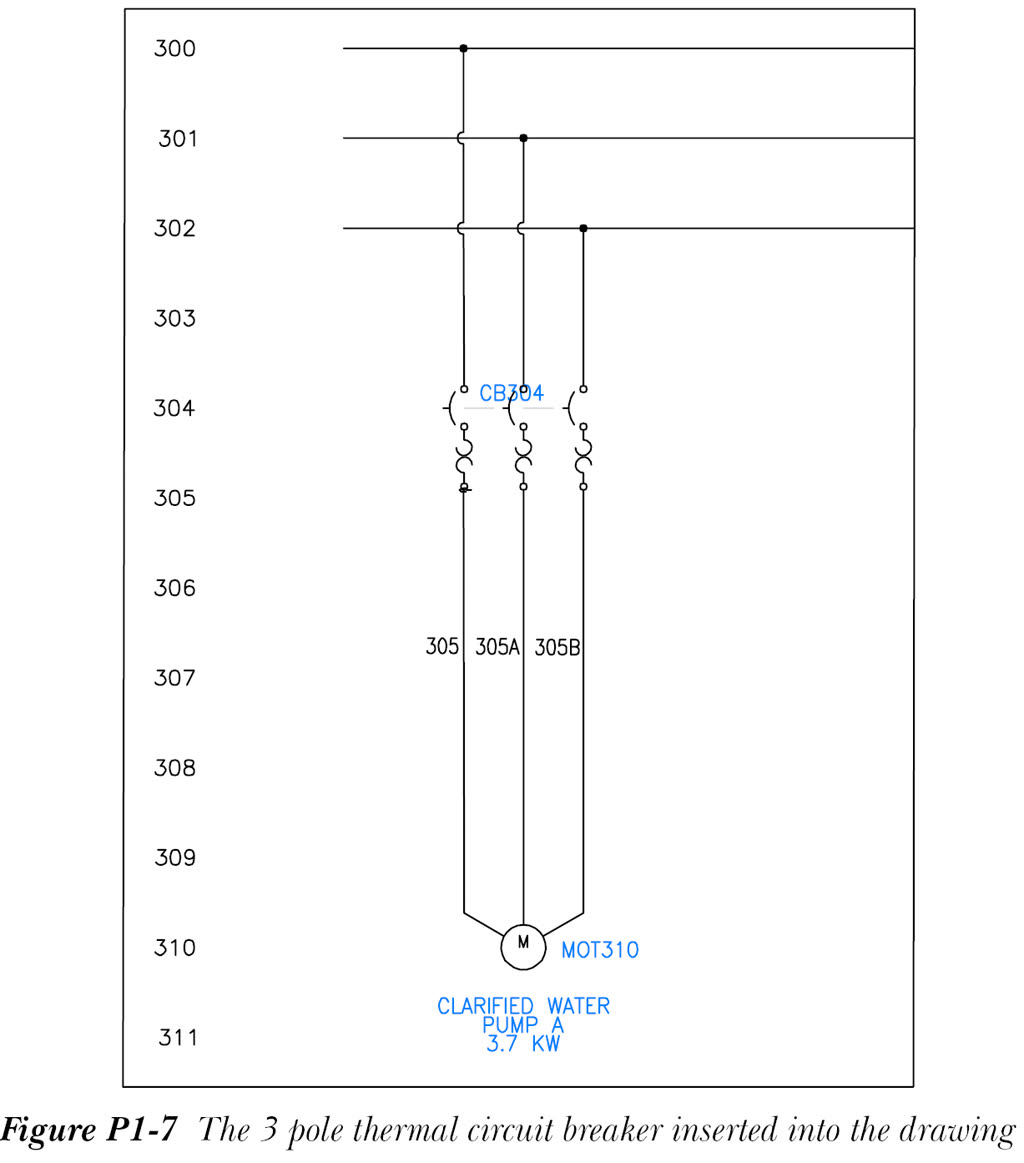

  6. 接受此对话框中的默认值，并选择“确定”按钮；将向图形中插入三极热断路器，如图 P1-7 所示。

将三极热断路器元件插入到图形中后，将显示导线编号 305、305A 和 305B。你需要隐藏这些导线编号。

  1. 要隐藏导线编号 305，请右键单击它；将显示标记菜单。从中选择“编辑导线编号”选项；将显示“编辑导线编号/属性”对话框。选择“隐藏”单选按钮，并在此对话框中选择“确定”按钮；导线编号 305 将被隐藏。对隐藏导线编号 305A 和 305B 遵循相同的过程。

  1. 重复步骤 1 和 2。从“NFPA：电机控制”区域选择“三相启动器常开触点”；系统将提示你指定插入点。
  2. 在命令行输入 3,17 并按 Enter 键；将显示“向左还是向右构建？”对话框。选择“向右==>>”按钮；将显示“插入/编辑子元件”对话框。
  3. 在此对话框的“元件标记”区域的“标记”编辑框中输入 MC7。接下来，在“插入/编辑子元件”对话框中选择“确定”按钮；将向图形中插入“三相启动器常开触点”元件，如图 P1-8 所示。

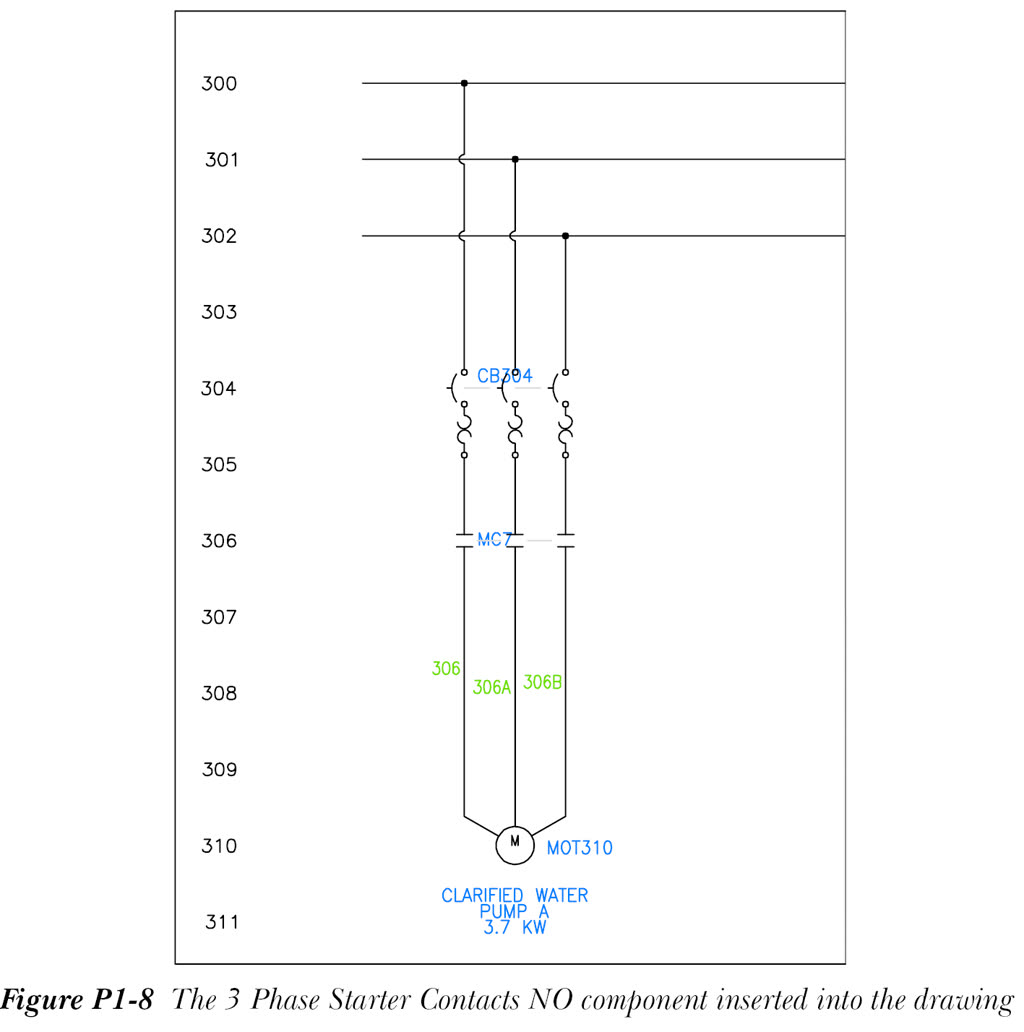

将“三相启动器常开触点”元件插入到图形中后，将显示导线编号 306、306A 和 306B。你需要隐藏这些导线编号。

  1. 如步骤 14 所述隐藏导线编号。

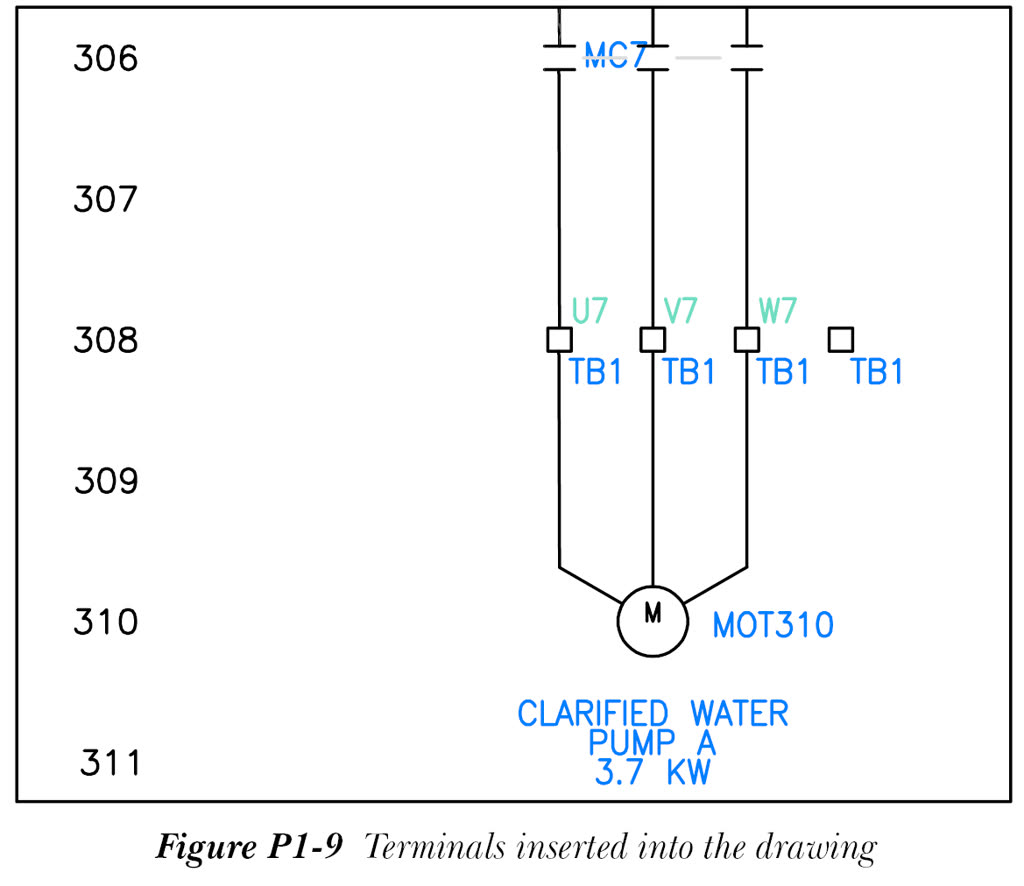

  2. 重复步骤 1，然后从“插入元件”对话框中选择“端子/连接器”图标；将显示“NFPA：端子和连接器”区域。
  3. 从此区域中选择“带端子编号的方形”；系统将提示你指定插入点。
  4. 在命令行输入 3,15.5 并按 Enter 键；将显示“插入/编辑端子符号”对话框。
  5. 在“标记排”编辑框中输入 TB1，在“编号”编辑框中输入 U7。接下来，在“插入/编辑端子符号”对话框中选择“确定-重复”按钮；系统将提示你指定插入点。
  6. 在命令行输入 3.5,15.5 并按 Enter 键；将再次显示“插入/编辑端子符号”对话框。在“编号”编辑框中输入 V7。
  7. 在“插入/编辑端子符号”对话框中选择“确定-重复”按钮；系统将提示你指定插入点。
  8. 在命令行输入 4,15.5 并按 Enter 键；将再次显示“插入/编辑端子符号”对话框。在“编号”编辑框中输入 W7，并在此对话框中选择“确定-重复”按钮；系统将提示你指定插入点。
  9. 在命令行输入 4.5,15.5 并按 Enter 键；将显示“插入/编辑端子符号”对话框。从“编号”编辑框中删除该值，并选择“确定”按钮；端子将插入到图形中。图 P1-9 显示了插入到图形中的端子。

接下来，你需要向从左数第四个端子中插入一条导线。

  1. 从“原理图”>“插入导线/导线编号”>“导线”下拉列表中选择“导线”工具；系统将提示你指定导线的起点。
  2. 在命令行输入 4.5,15.5 并按 Enter 键；系统将提示你指定导线的终点。

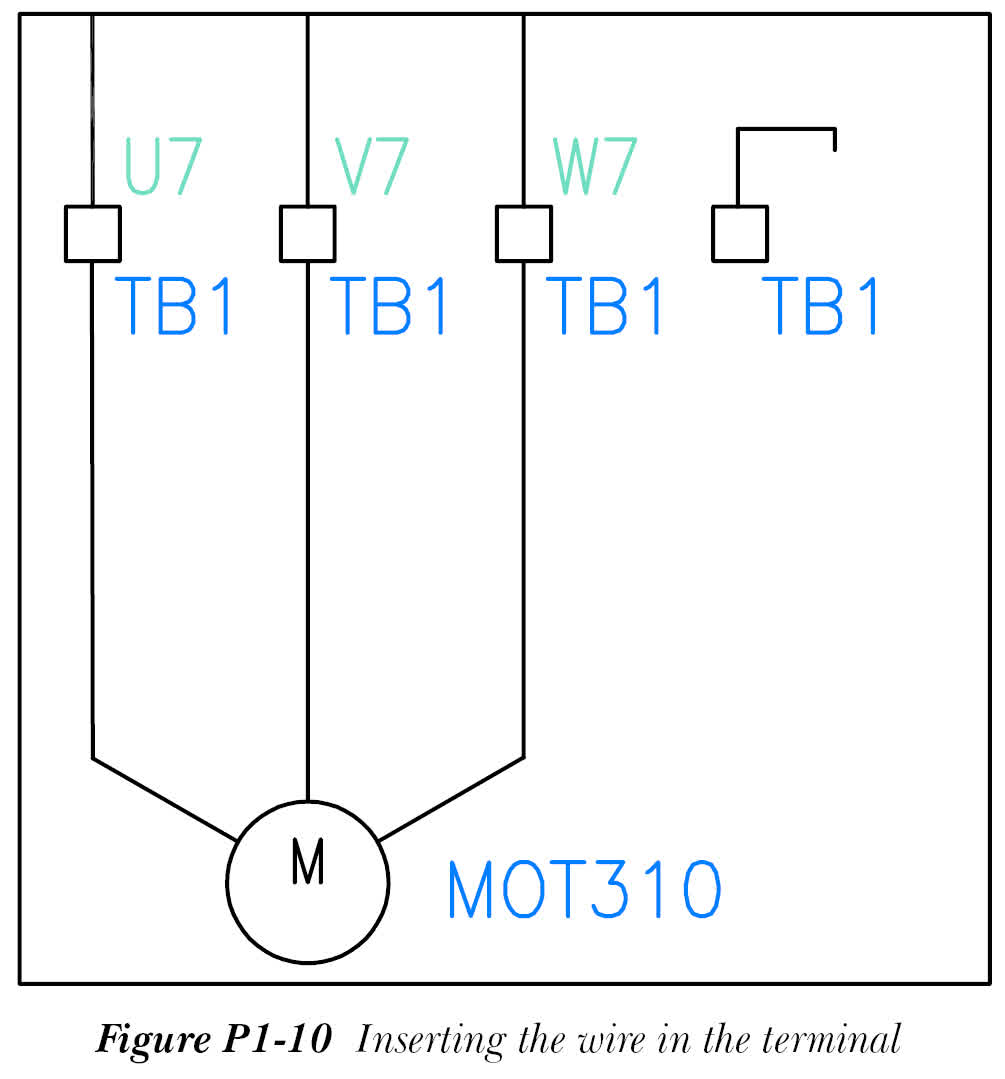

  3. 将导线插入到端子中，如图 P1-10 所示。按 Esc 键退出命令。

  1. 重复步骤 1。接下来，从“NFPA：原理图符号”区域选择“杂项”图标；将显示“NFPA：杂项”区域。在此区域中选择“接地”；系统将提示你指定插入点。

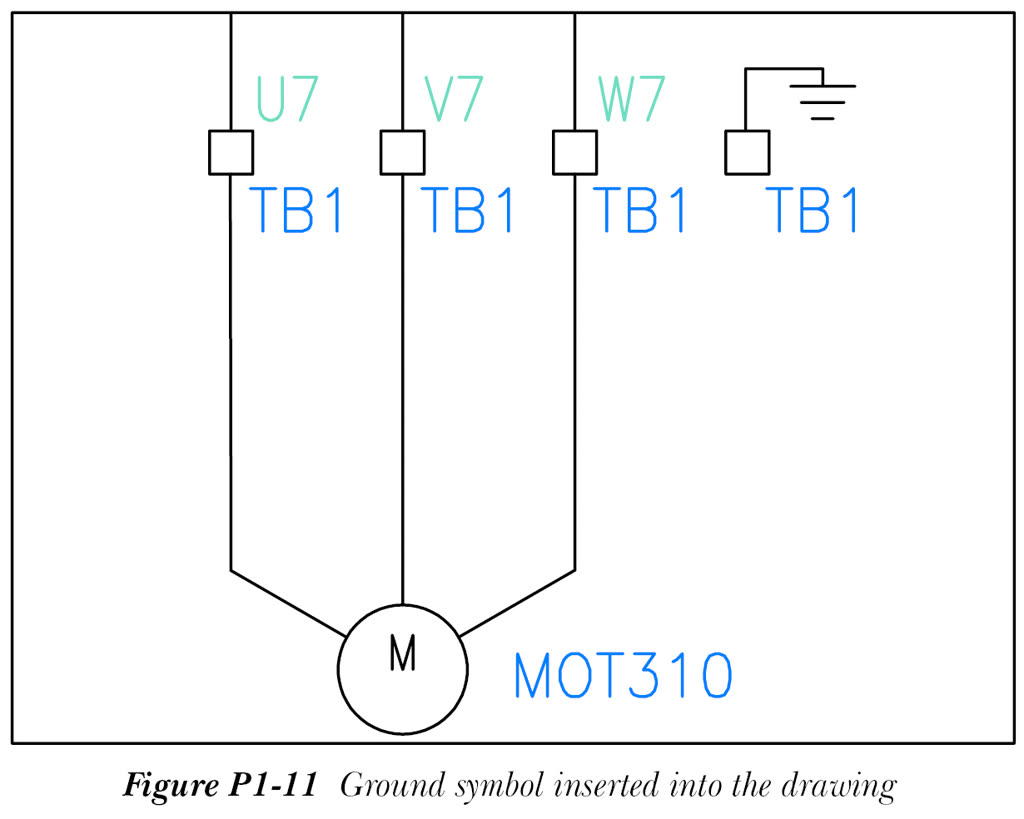

  2. 在命令行输入 4.7,15.7 并按 Enter 键；接地符号将放置在图形中，参见图 P1-11。此外，将显示“插入/编辑元件”对话框。从“元件标记”区域的编辑框中删除 GND308，然后选择“确定”关闭此对话框。

在图形中插入行内导线标签

  1. 从“原理图”>“插入导线/导线编号”>“导线编号引线”下拉列表中选择“行内导线标签”工具；将显示“插入元件”对话框。从此对话框中选择“你输入”；系统将提示你指定插入点。
  2. 在命令行输入 5,21.5 并按 Enter 键；将显示“编辑属性 – COLOR”对话框。
  3. 在此对话框的编辑框中输入 BUSBAR，并选择“确定”按钮；指定的行内导线标签将插入到导线中，并且系统将提示你指定插入点。

注意

如果 BUSBAR 与导线端点彼此相交，你可能需要移动 BUSBAR 两侧（参考编号 300 右侧）的导线端点。

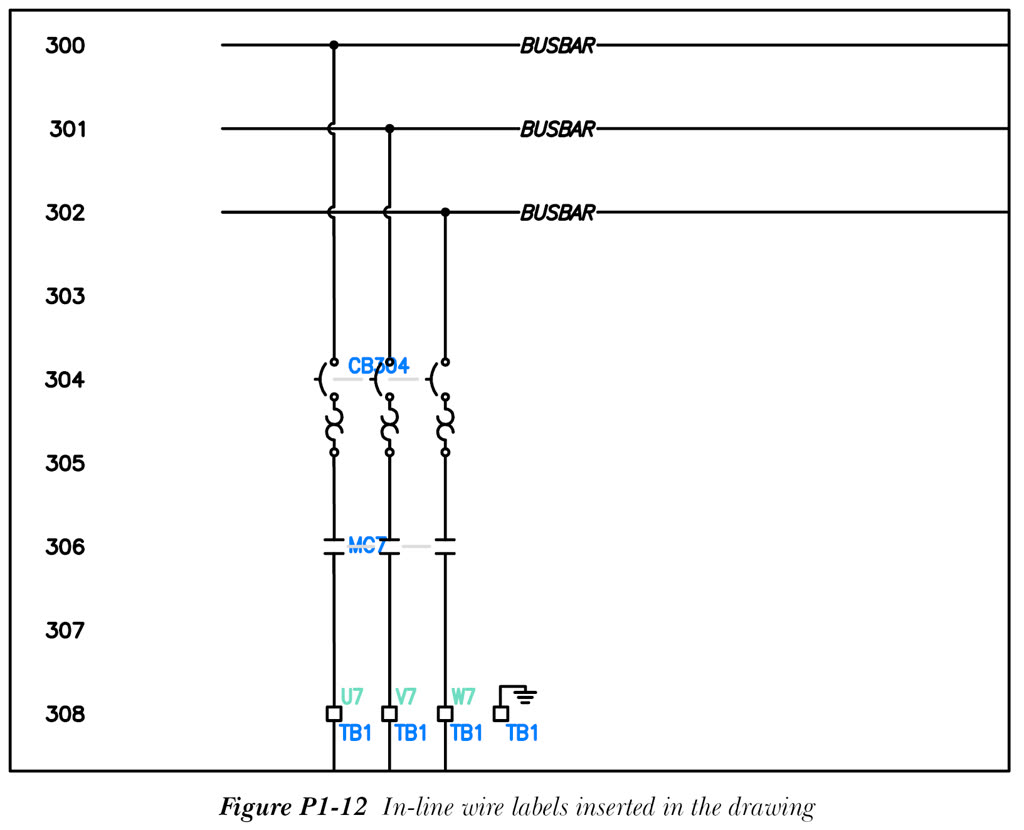

  1. 同样，在图 P1-12 所示位置插入 BUSBAR。按 Esc 键退出命令；行内导线标签将插入到图形中。

复制回路

  1. 从“原理图”>“编辑元件”>“回路”下拉列表中选择“复制回路”工具；系统将提示你选择要复制的回路。
  2. 从左到右选择回路，然后按 Enter 键；系统将提示你指定回路的基点或位移>/多重。
  3. 确保你只选择了回路，而不是母线。接下来，在命令行输入 M 以放置多个回路，然后按 Enter 键；系统将提示你指定基点。
  4. 在命令行输入 3,21.5 并按 Enter 键；系统将提示你指定第二个位移点。
  5. 在命令行输入 6.5,21.5 并按 Enter 键；将在指定位置插入一个回路，并且系统将提示你指定第二个位移点。
  6. 在命令行输入 10,21.5 并按 Enter 键；将在指定位置插入一个回路，并且系统将提示你指定第二个位移点。
  7. 在命令行输入 13.5,21.5 并按 Enter 键；将在指定位置插入一个回路，并且系统将提示你指定第二个位移点。
  8. 在命令行输入 17,21.5 并按 Enter 键；将在指定位置插入一个回路，并且系统将提示你指定第二个位移点。
  9. 在命令行输入 20.5,21.5 并按 Enter 键；将在指定位置插入一个回路，并且系统将提示你指定第二个位移点。
  10. 在命令行输入 24,21.5 并按 Enter 键；将在指定位置插入一个回路，并且系统将提示你指定第二个位移点。

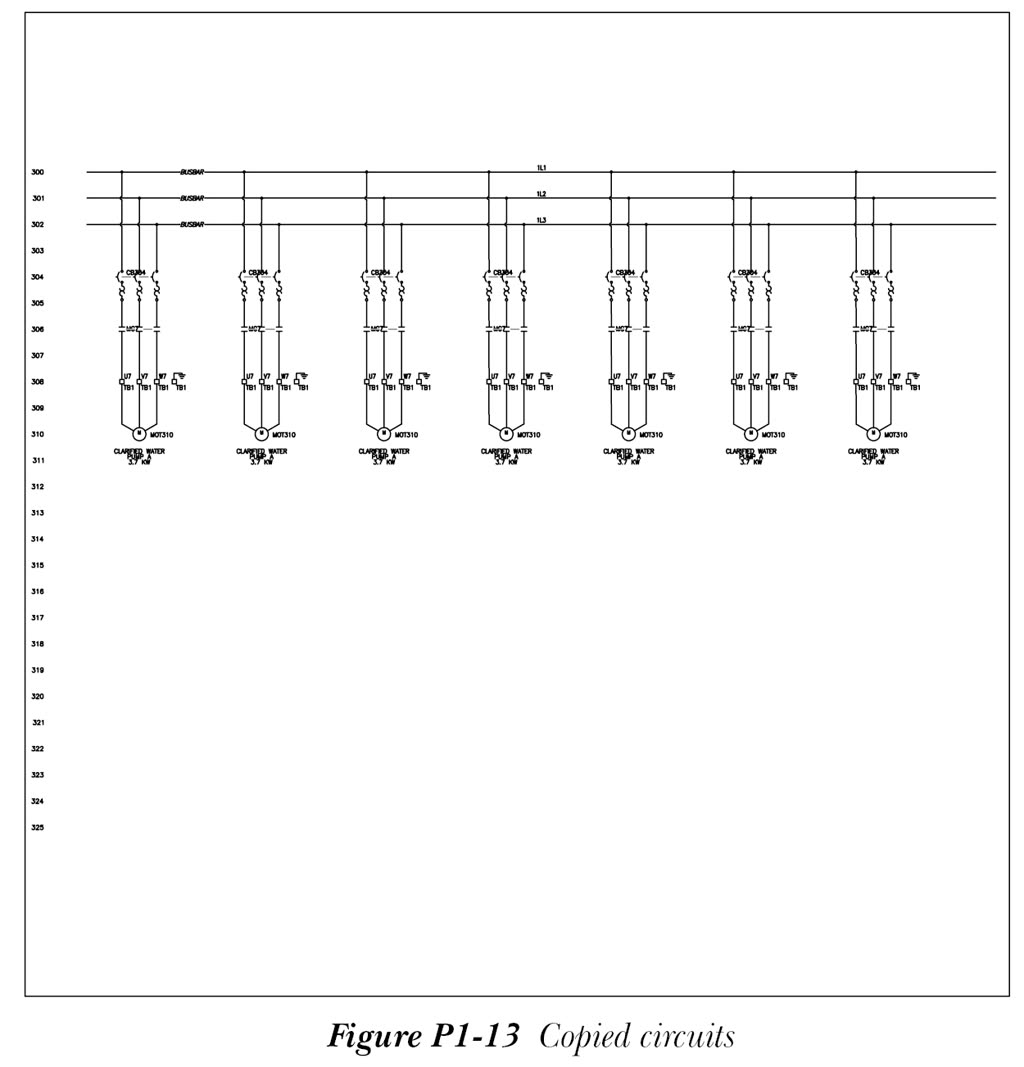

  11. 按 Esc 键退出命令。图 P1-13 显示了复制的回路，图 P1-14 显示了复制回路的放大视图。


将回路保存到图标菜单

  1. 从“原理图”>“编辑元件”>“回路”下拉列表中选择“将回路保存到图标菜单”工具；将显示“将回路保存到图标菜单”对话框。
  2. 单击“将回路保存到图标菜单”对话框右上角的“添加”下拉列表；将显示不同选项。从中选择“新建回路”选项；将显示“创建新回路”对话框。
  3. 在“名称”编辑框中输入 Sample Circuit。接下来，选择“活动”按钮；Sample Drawing 1 将显示在“图像文件”编辑框中。此外，其预览将显示在“预览”区域中。
  4. 如果未选中“从当前屏幕图像创建 PNG”复选框，请选中它。
  5. 在“文件名”编辑框中输入 Circuit Drawing。接下来，在“创建新回路”对话框中选择“确定”按钮；系统将提示你指定基点。在命令行输入 2,21.5 并按 Enter 键；系统将提示你选择对象。

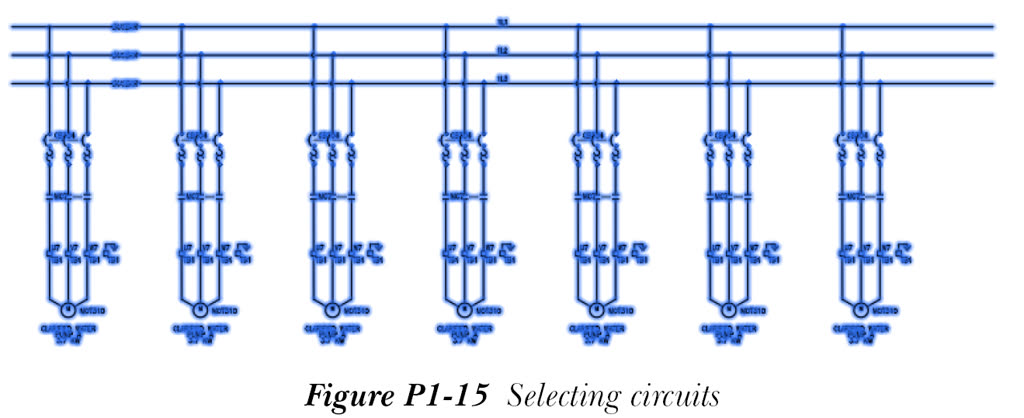

  6. 通过从左到右拖动光标选择所有回路，参见图 P1-15，然后按 Enter 键；Sample Circuit 的图标将保存在“将回路保存到图标菜单”对话框中。接下来，在此对话框中选择“确定”按钮以退出。

在图形中插入已保存的回路

  1. 从“原理图”>“插入元件”>“插入回路”下拉列表中选择“插入已保存回路”工具；将显示“插入元件”对话框。
  2. 从“NFPA：已保存用户回路”对话框中选择 Sample Circuit；将显示“回路比例”对话框。
  3. 接受此对话框中的默认值，并选择“确定”按钮；系统将提示你指定插入点。

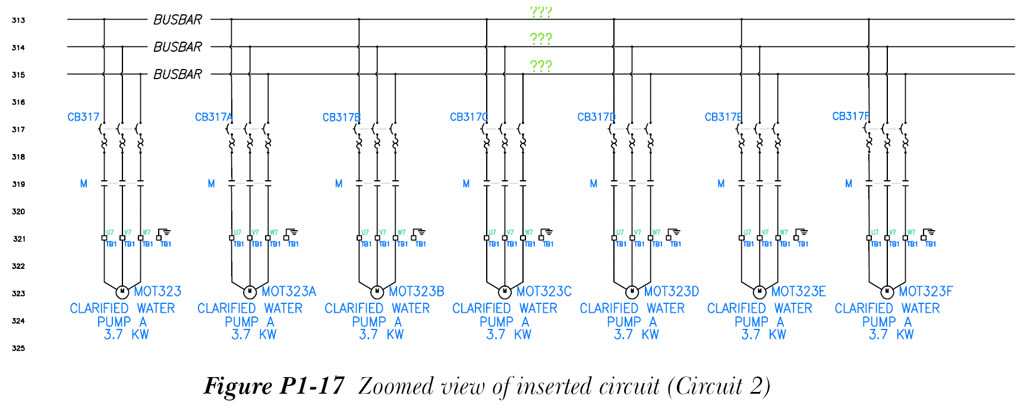

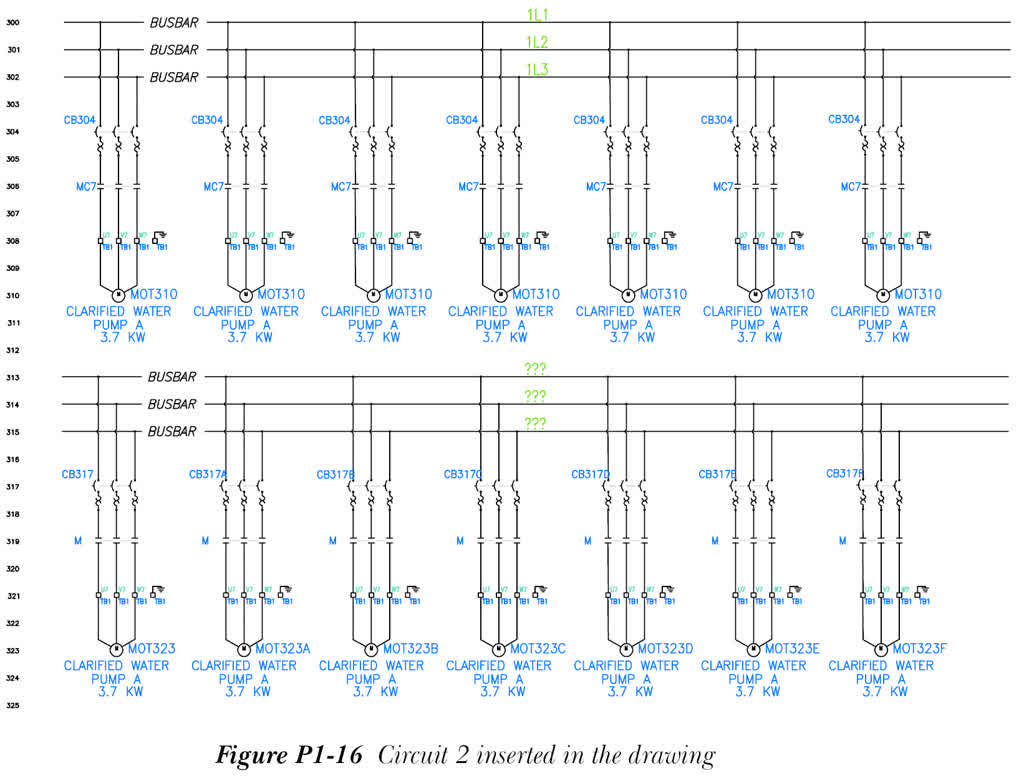

  4. 在命令行输入 2,11.75 并按 Enter 键；回路将插入到图形中，如图 P1-16 所示。图 P1-17 显示了回路 2 的放大视图。


在回路 2 中插入特殊导线编号

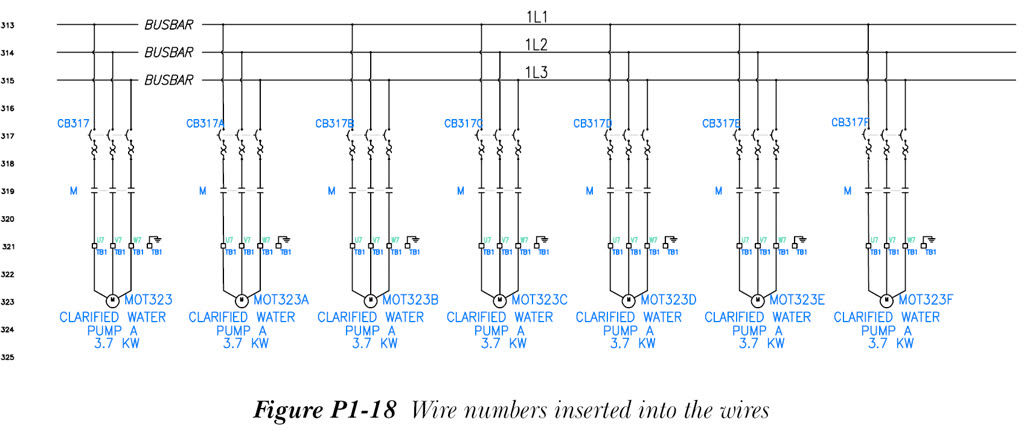

  1. 从“原理图”>“插入导线/导线编号”>“插入导线编号”下拉列表中选择“三相”工具；将显示“三相导线编号”对话框。
  2. 在“基数”区域，确保编辑框中显示 1，并且选中“保持”单选按钮。此外，在“后缀”区域，确保编辑框中显示 L1，并且选中“递增”单选按钮。
  3. 在此对话框中选择“确定”按钮；系统将提示你选择导线。选择参考编号 313 右侧的第一条导线；1L1 将插入到该导线中。
  4. 同样，选择另外两条导线；导线编号 1L2 和 1L3 将插入到各自的导线中，并且“三相导线编号”对话框将再次显示。在此对话框中选择“取消”按钮以退出。图 P1-18 显示了插入到导线中的导线编号。

编辑回路 2 的导线编号

  1. 从“原理图”>“编辑导线/导线编号”>“编辑导线编号”下拉列表中选择“编辑导线编号”工具；系统将提示你选择导线。
  2. 选择梯形图参考编号 313 右侧的第一条导线；将显示“编辑导线编号/属性”对话框。
  3. 清除“固定”复选框，并在此对话框中选择“确定”按钮；导线编号 1L1 将取消固定，并且系统将提示你选择导线。
  4. 选择第二条导线；将显示“编辑导线编号/属性”对话框。清除“固定”复选框，并在此对话框中选择“确定”按钮；导线编号 1L2 将取消固定，并且系统将提示你选择导线。
  5. 选择第三条导线；将显示“编辑导线编号/属性”对话框。清除“固定”复选框，并在此对话框中选择“确定”按钮；导线编号 1L3 将取消固定。接下来，按 Enter 键退出命令。

编辑元件

  1. 从“原理图”>“编辑元件”>“编辑元件”下拉列表中选择“编辑”工具；系统将提示你选择元件。

确保“捕捉模式”按钮已停用。

  1. 选择元件并按如下所示输入其详细信息：

回路 1

第一个回路

a) 选择 MOT310（从左数第一台电机）；将显示“插入/编辑元件”对话框。

b) 在“元件标记”区域的编辑框中输入 MOT7。接下来，在此对话框中选择“确定”按钮；所选元件的说明将更改。

注意

在“插入/编辑元件”对话框中选择“确定”按钮后，如果显示“更新相关元件？”消息框，请在此消息框中选择“跳过”按钮以跳过更改。

c) 重复步骤 1，并选择 CB304（三极热断路器）；将显示“插入/编辑元件”对话框。

d) 在“元件标记”区域的编辑框中输入 MS7。接下来，在此对话框中选择“确定”按钮；所选元件的说明将更改。

  1. 同样，按照下表提供的详细信息编辑其他元件。

注意

  1. 在“插入/编辑元件”对话框中选择“确定”按钮时，如果显示“更新相关元件？”消息框，请在此消息框中选择“跳过”按钮以跳过更新相关元件。
  2. 如果显示“更新链接的元件？”消息框，请在其中选择“取消”按钮。
要选择的元件 要在“插入/编辑元件”对话框的“元件标记”区域编辑框中输入的标记 要输入的说明 要在“插入/编辑端子符号”对话框的“编号”编辑框中输入的端子编号
MOT310（从左数第二台电机） MOT8 行 2：PUMP B -
连接到 MOT310 的 U7 - - U8
连接到 MOT310 的 V7 - - V8
连接到 MOT310 的 W7 - - W8
连接到 MOT310 的 MC7 MC8 - -
CB304 MS8 - -
MOT310（从左数第三台电机） MOT9 行 2：PUMP C -
连接到 MOT310 的 U7 - - U9
连接到 MOT310 的 V7 - - V9
连接到 MOT310 的 W7 - - W9
连接到 MOT310 的 MC7 MC9 - -
CB304 MS9 - -
MOT310（从左数第四台电机） MOT10 行 1：No.2 PH ADJUSTMENT 行 2：TANK AGITATOR 行 3：0.55KW -
连接到 MOT310 的 U7 - - U10
连接到 MOT310 的 V7 - - V10
连接到 MOT310 的 W7 - - W10
连接到 MOT310 的 MC7 MC10 - -
CB304 MS10 - -
MOT310（从左数第五台电机） MOT11 行 1：RELAY PIT 行 2：PUMP A 行 3：3.7KW -
连接到 MOT310 的 U7 - - U11
连接到 MOT310 的 V7 - - V11
连接到 MOT310 的 W7 - - W11
连接到 MOT310 的 MC7 MC11 - -
CB304 MS11 - -
MOT310（从左数第六台电机） MOT12 行 1：RELAY PIT 行 2：PUMP B 行 3：3.7KW -
连接到 MOT310 的 U7 - - U12
连接到 MOT310 的 V7 - - V12
连接到 MOT310 的 W7 - - W12
连接到 MOT310 的 MC7 MC12 - -
CB304 MS12
MOT310（从左数第七台电机） MOT13 行 1：REGENERATION 行 2：PUMP 行 3：0.2KW W.W
连接到 MOT310 的 U7 - - U13
连接到 MOT310 的 V7 - - V13
连接到 MOT310 的 W7 - - W13
连接到 MOT310 的 MC7 MC13 - -
CB304 MS13
MOT323 MOT14 行 1：NO. 1 NEUT 行 2：TANK AGITATOR 行 3：0.55KW -
连接到 MOT323 的 U7 - - U14
连接到 MOT323 的 V7 - - V14
连接到 MOT323 的 W7 - - W14
连接到 MOT323 的 M MC14 - -
CB317 MS14 - -
MOT323A MOT15 行 1：NO.2 NEUT. 行 2：TANK AGITATOR 行 3：0.55KW -
连接到 MOT323A 的 U7 - - U15
连接到 MOT323A 的 V7 - - V15
连接到 MOT323A 的 W7 - - W15
连接到 MOT323A 的 M MC15 - -
CB317A MS15 - -
MOT323B MOT16 行 1：NO. 1 TRANSFER. 行 2：TANK PUMP 行 3：0.75KW -
连接到 MOT323B 的 U7 - - U16
连接到 MOT323B 的 V7 - - V16
连接到 MOT323B 的 W7 - - W16
连接到 MOT323B 的 M MC16 - -
CB317B MS16 - -
MOT323C MOT17 行 1：H. CONC 行 2：W.W PUMP 行 3：0.2KW -
连接到 MOT323C 的 U7 - - U17
连接到 MOT323C 的 V7 - - V17
连接到 MOT323C 的 W7 - - W17
连接到 MOT323C 的 M MC17 - -
CB317C MS17 - -
MOT323D MOT18 行 1：CR RINSE W.W 行 2：PUMP A 行 3：0.75KW -
连接到 MOT323D 的 U7 - - U18
连接到 MOT323D 的 V7 - - V18
连接到 MOT323D 的 W7 - - W18
连接到 MOT323D 的 M MC18 - -
CB317D MS18 - -
MOT323E MOT19 行 1：CR RINSE W.W 行 2：PUMP B 行 3：0.75KW -
连接到 MOT323E 的 U7 - - U19
连接到 MOT323E 的 V7 - - V19
连接到 MOT323E 的 W7 - - W19
连接到 MOT323E 的 M MC19 - -
CB317E MS19 - -
MOT323F MOT20 行 1：CR RINSE W.W RECEN 行 2：TANK AGITATOR -
连接到 MOT323F 的 U7 - - U20
连接到 MOT323F 的 V7 - - V20
连接到 MOT323F 的 W7 - - W20
CB317F MS20 - -
连接到 MOT323F 的 M MC20 - -
  1. 删除位于参考编号 321 右侧的所有接地符号的元件标记。图 P1-19 显示了编辑后的元件。

插入源箭头和目标箭头

  1. 从“原理图”>“插入导线/导线编号”>“信号箭头”下拉列表中选择“源箭头”工具；系统将提示你选择源的导线端点。
  2. 选择第一个回路第一条导线的导线端点；将显示“信号 – 源代码”对话框。
  3. 在“代码”编辑框中输入 313，并选择“确定”按钮；将显示“源/目标信号箭头”消息框。在此消息框中选择“确定”按钮；系统将提示你选择目标的导线端点。
  4. 选择参考编号 313 右侧导线的起点；源箭头和目标箭头将插入。

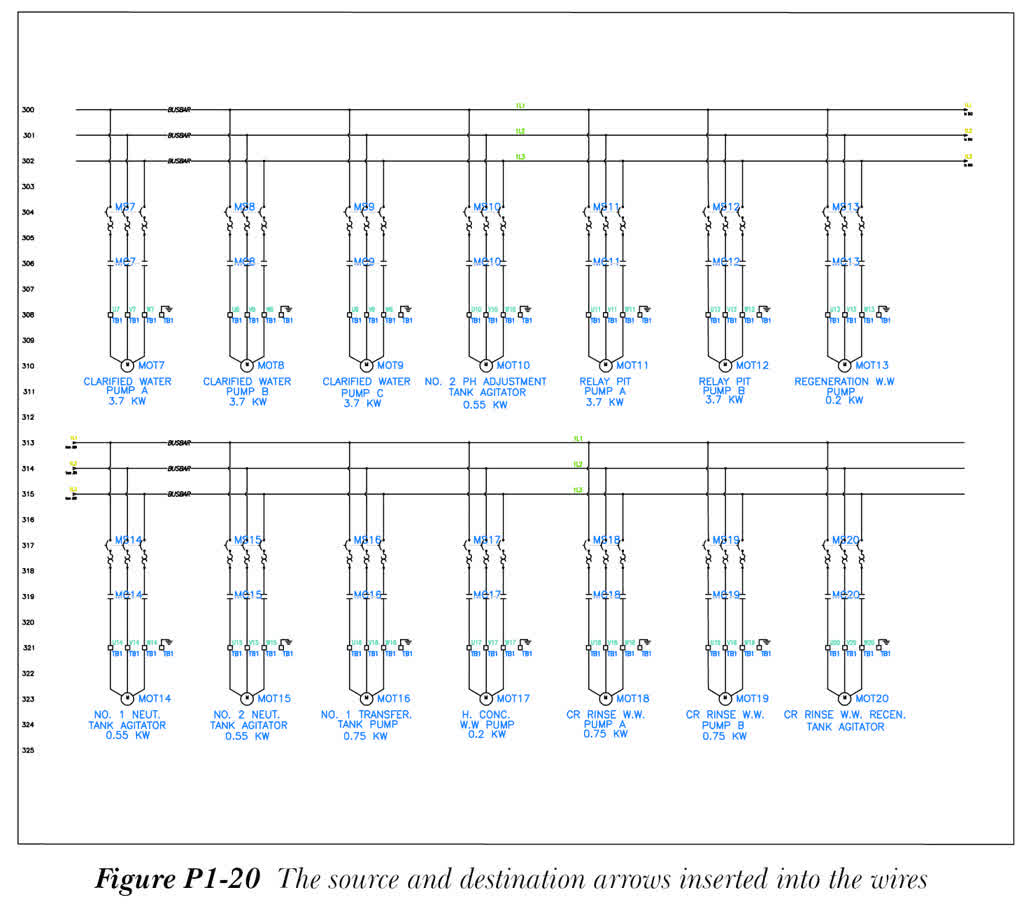

  5. 重复步骤 1，并将源箭头和目标箭头插入到导线中，如图 P1-20 所示。

修剪导线

  1. 从“原理图”选项卡的“编辑导线/导线编号”面板中选择“修剪导线”工具；系统将提示你选择要修剪的导线。

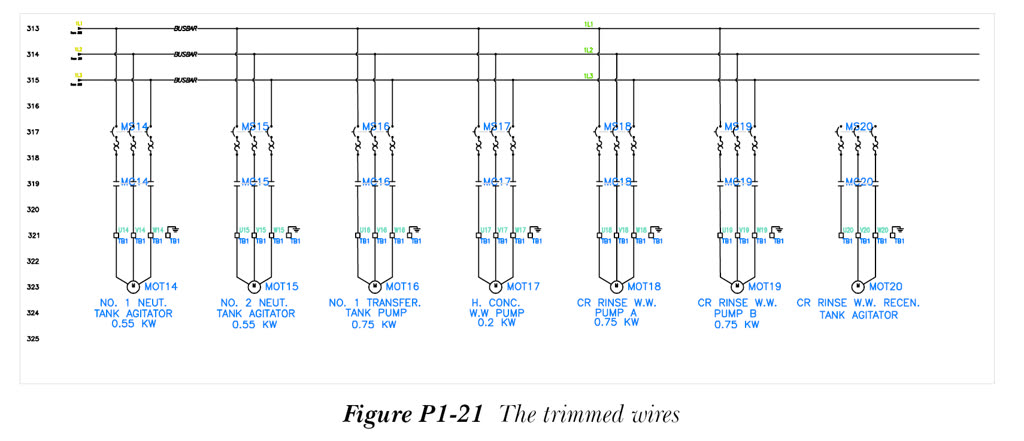

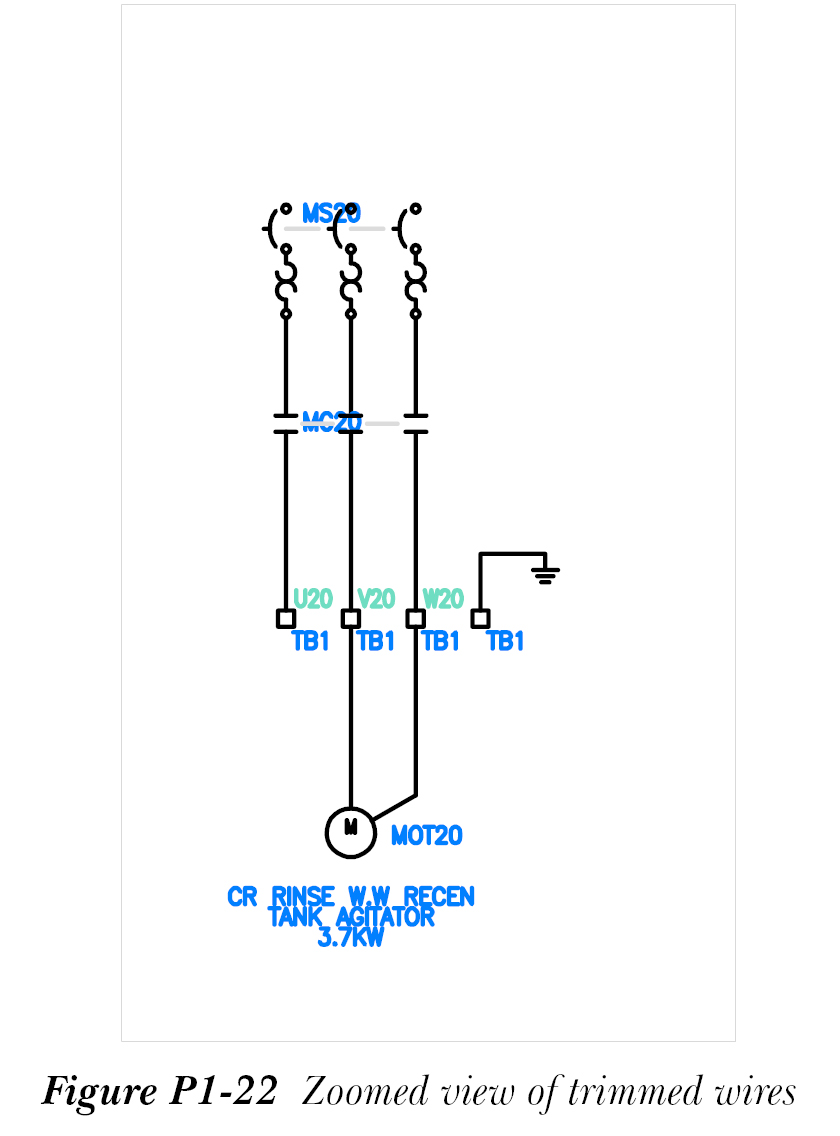

  2. 选择回路 2 第七个回路的导线，参见图 P1-21；导线将被修剪，如图 P1-21 所示。图 P1-22 显示了某个回路修剪后导线的放大视图。


在图形中插入导线

  1. 要在连接到回路 2 的 MOT20 的第七个回路中插入导线，请从“原理图”>“插入导线/导线编号”>“导线”下拉列表中选择“导线”工具；系统将提示你指定导线的起点。
  2. 在命令行输入 25,9 并按 Enter 键；系统将提示你指定导线终点。

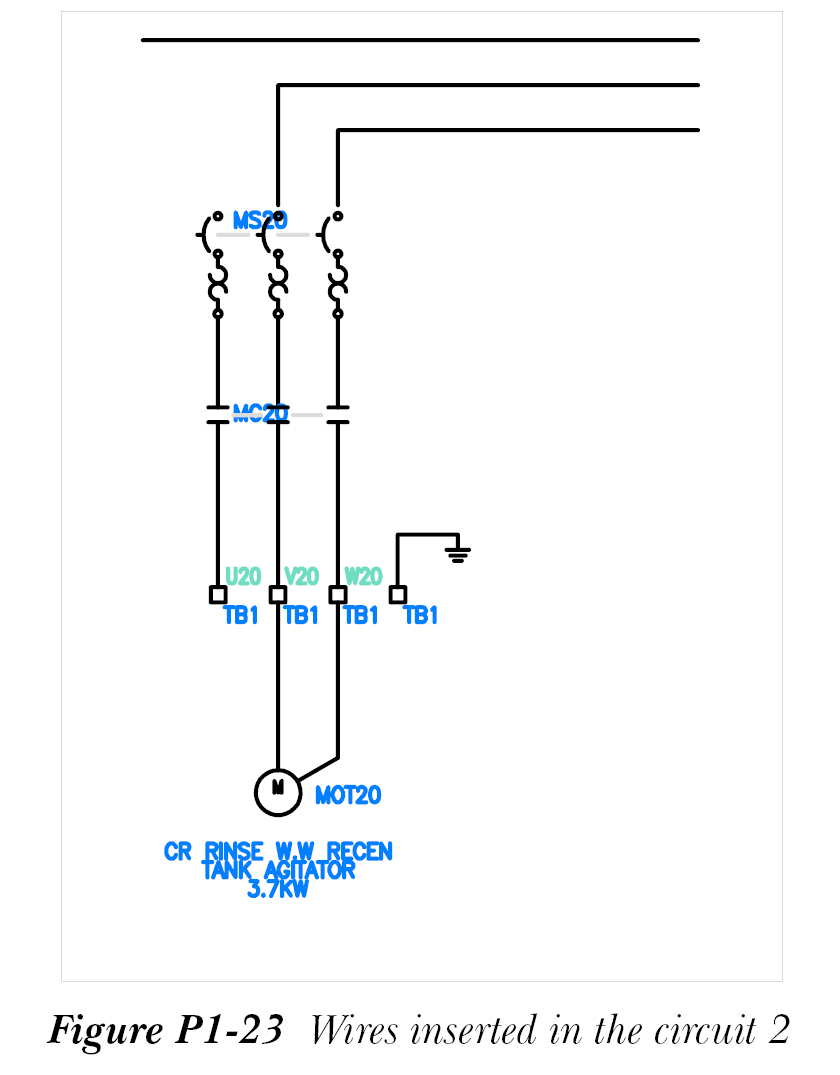

  3. 在连接到回路 2 的 MOT20 的第七个回路中插入导线，如图 P1-23 所示。

在图形中插入导线编号

  1. 从“原理图”>“插入导线/导线编号”>“插入导线编号”下拉列表中选择“三相”工具；将显示“三相导线编号”对话框。
  2. 在“基数”区域，确保编辑框中显示 1，并且选中“保持”单选按钮。
  3. 在“后缀”区域，在编辑框中输入 X1，并选择“递增”单选按钮。接下来，在此对话框中选择“确定”按钮；系统将提示你选择导线。

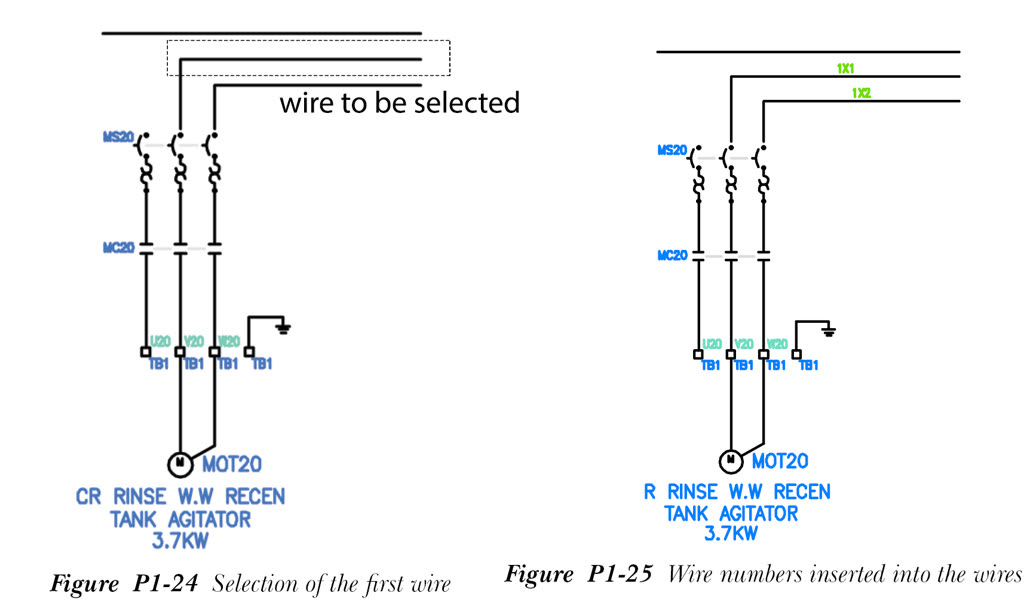

  4. 选择连接到 MOT20 的第七个回路的导线，如图 P1-24 所示；1X1 将插入到该导线中。

  1. 选择另一条导线；导线编号 1X2 将插入到该导线中。按 Enter 键；“三相导线编号”对话框将再次显示。在此对话框中选择“取消”按钮以退出。图 P1-25 显示了插入到导线中的导线编号。

编辑回路 2 第七个回路的导线编号

  1. 从“原理图”>“编辑导线/导线编号”>“编辑导线编号”下拉列表中选择“编辑导线编号”工具；系统将提示你选择导线。
  2. 选择回路 2 第七个回路的第一条导线；将显示“编辑导线编号/属性”对话框。
  3. 清除“固定”复选框，并在此对话框中选择“确定”按钮；导线编号 1X1 将取消固定，并且系统将提示你选择导线。
  4. 选择第二条导线；将显示“编辑导线编号/属性”对话框。清除“固定”复选框，并在此对话框中选择“确定”按钮；导线编号 1X2 将取消固定。接下来，按 Enter 键退出命令。

移动属性

  1. 从“原理图”>“编辑元件”>“修改属性”下拉列表中选择“移动/显示属性”工具；系统将提示你选择要移动的属性。

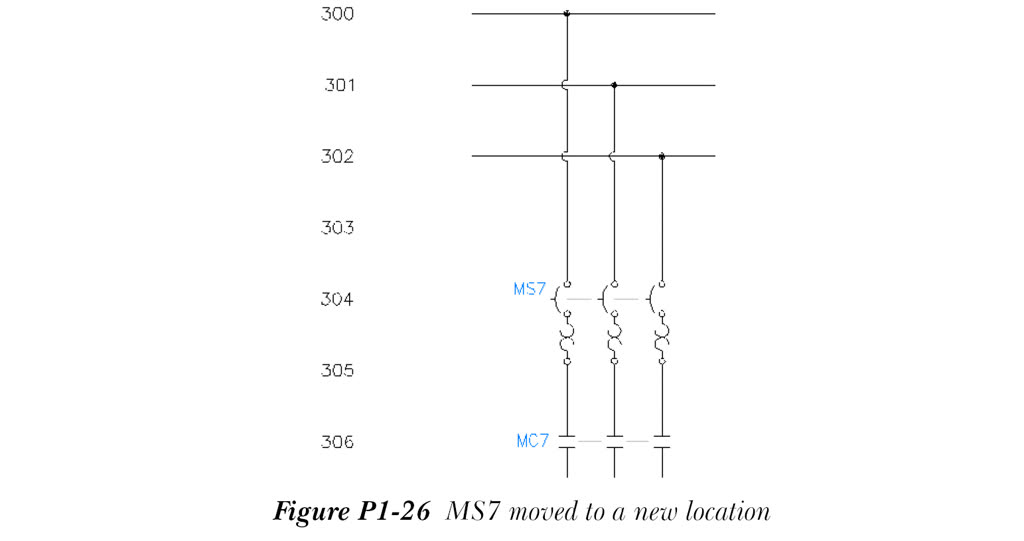

  2. 从回路 1 的第一个回路中选择 MS7，然后按 Enter 键。接下来，如果它尚未位于左侧，则将其向左侧移动，如图 P1-26 所示。

  1. 从第一个回路中选择 MC7，如果它尚未位于左侧，则将其向左侧移动。

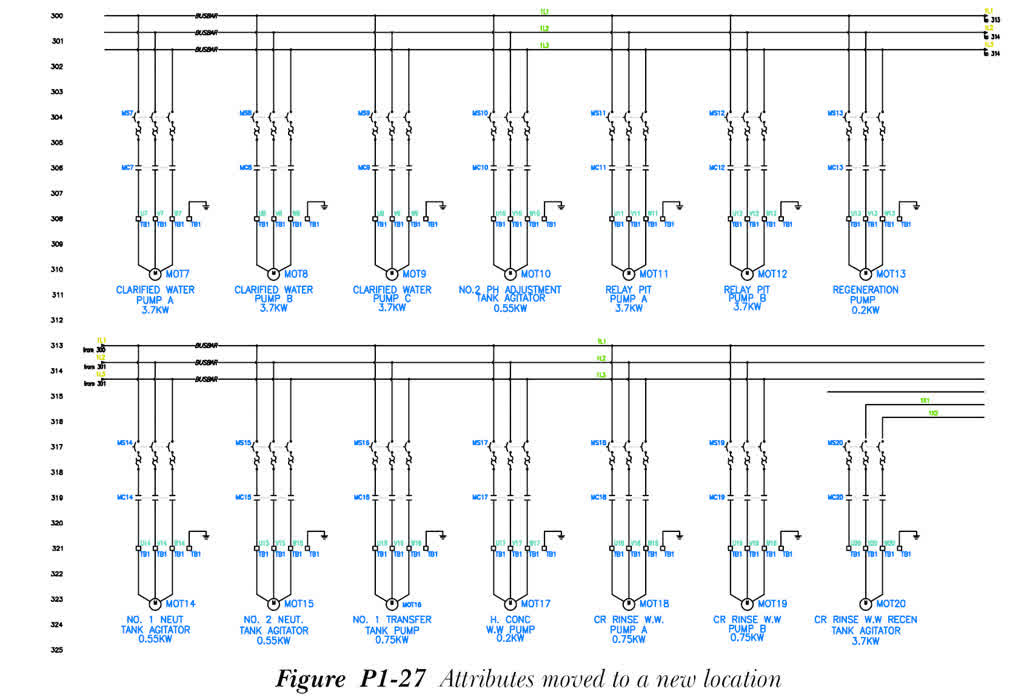

  2. 将 MS8 到 MS20 以及 MC8 到 MC20 的属性向左侧移动。图 P1-27 显示了移动到新位置的属性。

在图形中显示导线

  1. 为了高亮显示图形中存在的所有导线，请从“原理图”>“编辑导线/导线编号”>“修改导线”下拉列表中选择“显示导线”工具；将显示“显示导线和导线编号指针”对话框。

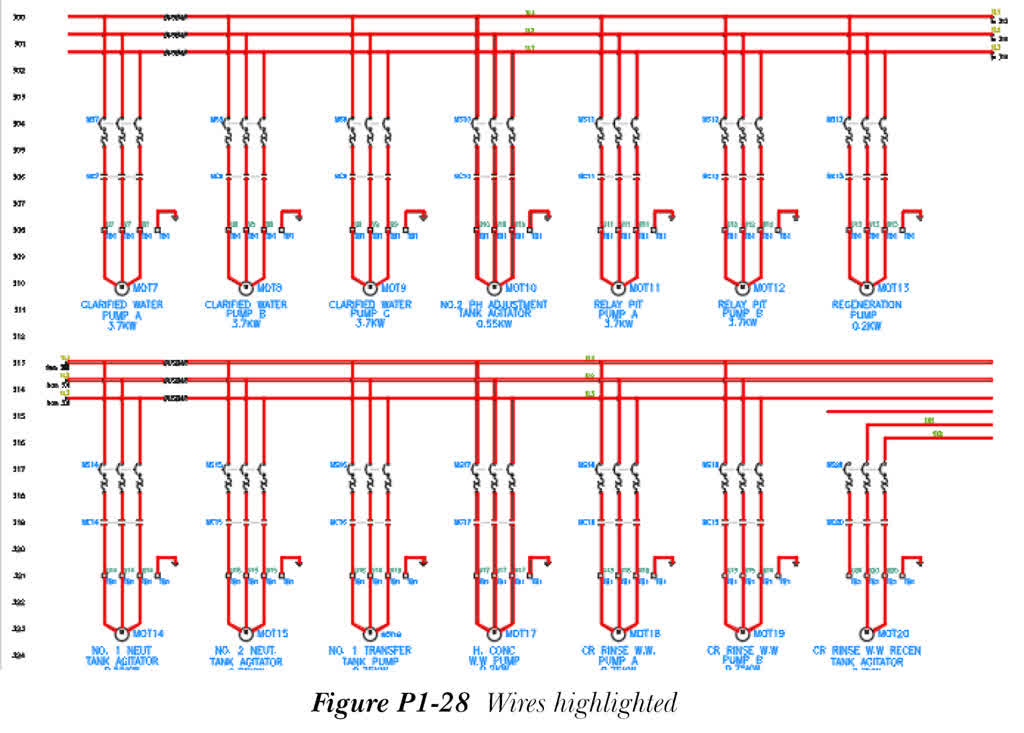

  2. 确保选中“显示导线（导线图层上的线）”复选框，并选择“确定”按钮；将显示“图形审核”消息框，并且图形中的所有导线将以红色高亮显示，如图 P1-28 所示。在“图形审核”消息框中选择“确定”按钮。

  1. 从菜单栏中选择“视图”>“重画”以消除导线指示符。

使用 DWG 审核工具审核图形并保存报告

  1. 从“报表”选项卡的“原理图”面板中选择“DWG 审核”工具；将显示“图形审核”对话框。
  2. 在此对话框中，确保选中“活动图形”单选按钮，并选择“确定”按钮；将显示修改后的“图形审核”对话框。选中此对话框中的所有复选框。
  3. 在“图形审核”对话框中选择“确定”按钮；将显示“图形审核”消息框，并且图形中的所有导线将以红色高亮显示。在“图形审核”消息框中选择“确定”按钮；将显示“报表：此图形的审核”对话框。
  4. 在此对话框中选择“另存为”按钮；将显示“报表：另存为”对话框。
  5. 从“保存于”下拉列表浏览到 Documents > Acade 2025 > AeData > Proj > Sample Project。接下来，在“报表：另存为”对话框的“文件名”编辑框中输入 Drawing_Audit。
  6. 选择“保存”按钮；将显示“可选脚本文件”对话框。选择“关闭 – 无脚本”按钮；“报表：此图形的审核”对话框将再次显示。
  7. 在“报表：此图形的审核”对话框中选择“关闭”按钮。

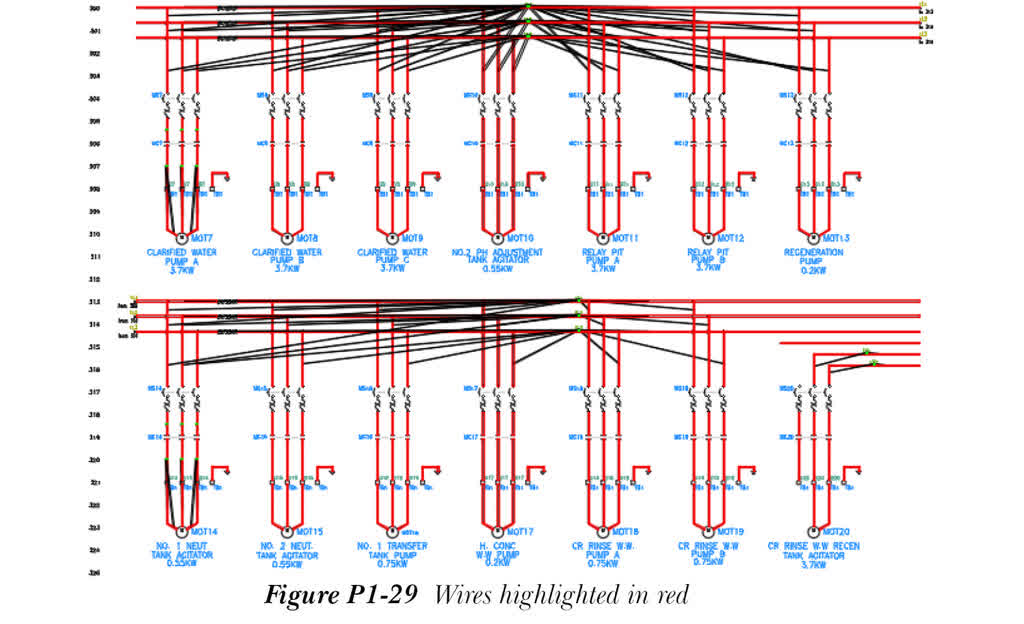

图形中的导线将以红色高亮显示，如图 P1-29 所示。这些指示符表示图形中的导线。

  1. 从菜单栏中选择“视图”>“重画”以移除导线指示符。

使用电气审核工具审核图形并保存报告

  1. 从“报表”选项卡的“原理图”面板中选择“电气审核”工具；将显示“电气审核”对话框。
  2. 选择“活动图形”单选按钮；错误数将显示在此单选按钮右侧的编辑框中。
  3. 选择“详细信息”按钮；“电气审核”消息框将展开。在此展开的对话框中，你可以查看图形中发现的错误。
  4. 在此对话框中选择“全部导出”按钮；将显示“创建文件”对话框。
  5. 从“保存于”下拉列表浏览到 Documents > Acade 2025 > AeData > Proj > Sample Project。
  6. 在“文件名”编辑框中输入 Electrical_Audit，并选择“保存”按钮；文本文件将保存，并且你将返回到“电气审核”对话框。接下来，关闭“电气审核”对话框。

创建 .wdl 文件

  1. 要更改“项目说明”对话框中各行的值，请打开一个记事本文件并在其中输入以下信息：

Line 1 = Title 1:

Line 2 = Title 2:

Line 3 = Title 3:

Line 4 = Job Number:

Line 5 = Date:

Line 6 = Engineer:

Line 7 = Drawn By:

Line 8 = Checked By:

Line 9 = Scale:

  1. 从菜单栏中选择“文件”>“另存为”；将显示“另存为”对话框。
  2. 从“保存于”下拉列表浏览到 Documents > Acade 2025 > AeData > Proj > Sample Project。
  3. 在“文件名”编辑框中输入 Sample Project_wdtitle.wdl，然后选择“保存”按钮；Sample Project_wdtitle.wdl 文件将保存在相应的项目文件夹中。接下来，关闭记事本应用程序。
  4. 右键单击 Sample Project 项目；将显示快捷菜单。从中选择“说明”选项；将显示“项目说明”对话框，如图 P1-30 所示。在此对话框中，你将观察到各行值已更改为指定的值。关闭此对话框。

将项目数据导出到 Excel 文件

  1. 从“导入/导出数据”选项卡的“导出”面板中选择“到电子表格”工具；将显示“导出到电子表格”对话框。
  2. 确保选中“元件*”单选按钮，并选择“确定”按钮；将显示“元件数据导出”对话框。
  3. 确保选中“数据导出用于”区域的“项目”单选按钮，以及“输出格式”区域的“Excel 文件格式 (.xls)”单选按钮。接下来，选择“确定”按钮；将显示“选择要处理的图形”对话框。
  4. 在此对话框中选择“全部执行”按钮；Sample Drawing.dwg 图形将从顶部列表转移到底部列表。
  5. 在此对话框中选择“确定”按钮；将显示“为项目范围 XLS 输出选择文件名”对话框。
  6. 从“保存于”下拉列表浏览到 Documents > Acade 2025 > AeData > Proj > Sample Project。
  7. 在“文件名”编辑框中输入 Sample Project 1。
  8. 选择“保存”按钮；Sample Project 中存在的元件将导出到 Excel 工作表。

创建用于放置原理图报表的新图形

  1. 从“项目管理器”中选择“新建图形”按钮；将显示“创建新图形”对话框。
  2. 在“名称”编辑框中输入 Schematic Report。
  3. 选择“模板”编辑框右侧的“浏览”按钮；将显示“选择模板”对话框。
  4. 从此对话框中选择 CADCIM，并选择“打开”按钮；模板文件的名称和路径将显示在“模板”编辑框中。
  5. 在“说明 1”编辑框中输入 Wire From/To Report。接下来，在“创建新图形”对话框中选择“确定”按钮；该图形将在项目中创建，并且其名称将以粗体显示在“项目”展开项中。
  6. 从“报表”选项卡的“原理图”面板中选择“报表”工具；将显示“原理图报表”对话框。在“报表名称”区域选择“起点/终点”选项，并在“起点/终点”区域选择“项目”单选按钮。
  7. 在“原理图报表”对话框中选择“确定”按钮；将显示 Qsave 消息框。选择“确定”；将显示“选择要处理的图形”对话框。选择“全部执行”按钮；图形将从顶部列表转移到底部列表。选择“确定”按钮；将显示“起点/终点报告的位置代码选择”对话框。
  8. 选择“全部>>”和“全部<<”按钮，然后在此对话框中选择“确定”按钮；将显示“报表生成器”对话框。
  9. 在此对话框中选择“放到图形上”按钮；将显示“表格生成设置”对话框。
  10. 确保在“表格”区域中选中“插入新表格”单选按钮。
  11. 从“第一个新节的放置”区域选择“拾取”按钮；系统将提示你指定插入点。
  12. 指定左上角作为插入点；你将返回到“表格生成设置”对话框。
  13. 在“行定义”区域的“结束”编辑框中输入 50。

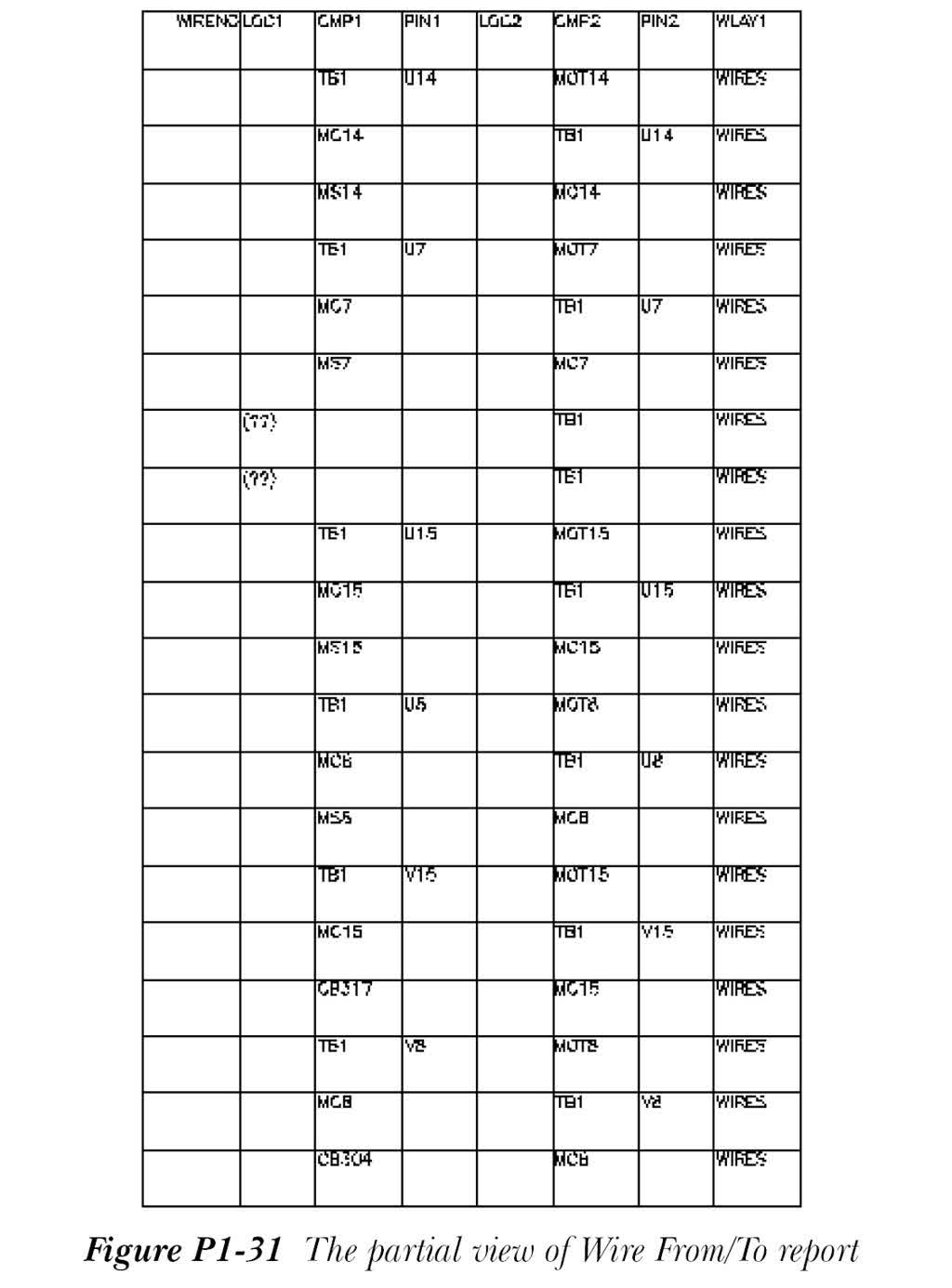

  14. 选择“确定”按钮；表格将插入到图形中，并且“报表生成器”对话框将再次显示。选择“关闭”按钮；将显示“起点/终点报告的位置代码选择”对话框。选择“取消”按钮以退出对话框。图 P1-31 显示了“导线起点/终点”报表。

使用项目范围实用工具

  1. 从“项目”选项卡的“项目工具”面板中选择“实用工具”工具；将显示“项目范围实用工具”对话框。
  2. 从“父元件标记：固定/取消固定”下拉列表中选择“全部设为固定”选项。接下来，从“对于每个图形”区域选择“清理所有块”复选框。

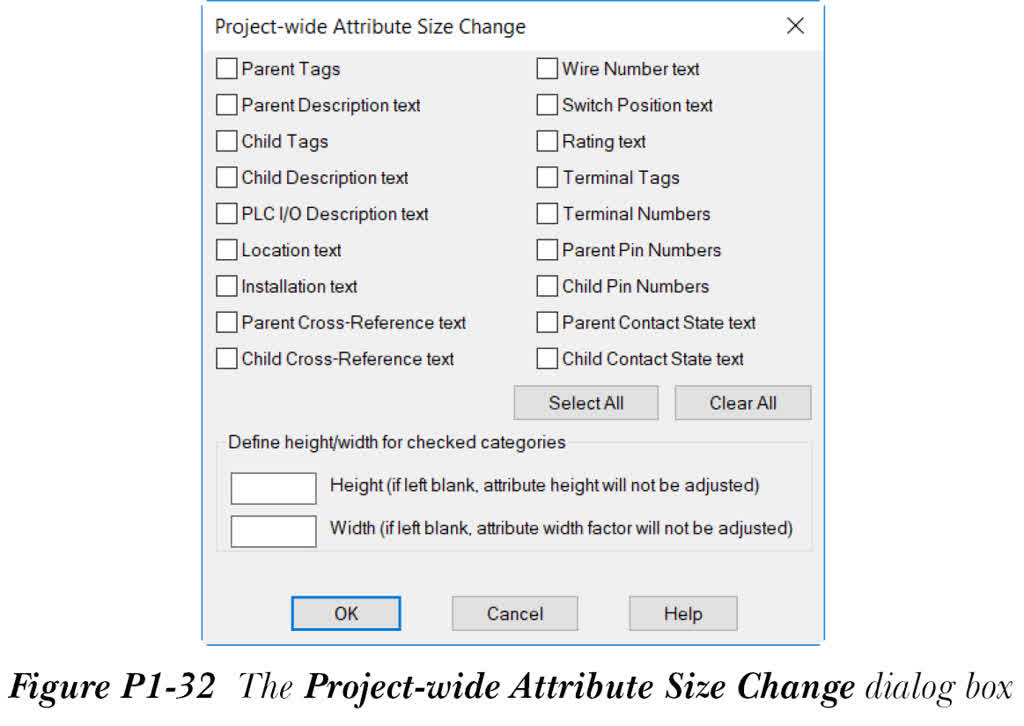

  3. 从“更改属性”区域选择“更改属性大小”复选框，然后选择其旁边的“设置”按钮；将显示“项目范围属性大小更改”对话框，参见图 P1-32。

  1. 在此对话框中，选择“父标记”和“父说明文字”复选框。接下来，在“为选中类别定义高度/宽度”区域的“高度”编辑框中输入 0.15，在“宽度”编辑框中输入 1。接下来，选择“确定”按钮以关闭对话框。
  2. 从“更改属性”区域选择“更改样式”复选框，然后选择其旁边的“设置”按钮；将显示“项目范围 AutoCAD Electrical 样式更改”对话框。
  3. 在此对话框中，从“字体名称”下拉列表中选择 Swiss 721 BT (True Type) 选项，然后选择“确定”按钮以关闭对话框。接下来，从“项目范围实用工具”对话框中选择“确定”按钮；将显示“批处理图形”对话框。在此对话框中，选择“活动图形”单选按钮，然后选择“确定”按钮。你将注意到所有属性的字体样式已更改。

发表评论

您的电子邮箱地址不会被公开。 必填项已用*标注
