教程 3
在本教程中，您将把数据从图形文件导出到 Excel 工作表，在该工作表中进行更改，然后将工作表数据导入到图形文件中。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 打开、保存图形并将其添加到当前项目。
b. 导出数据。
c. 修改数据。
d. 导入数据。
e. 保存图形。
打开、保存图形并将其添加到当前项目
-
从 CADCIM 项目打开
C05_tut01.dwg并激活 CADCIM 项目。 -
将
C05_tut01.dwg文件另存为C13_tut03.dwg。您也可以从 CADCIM 网站下载此文件。该文件的路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers
- 将图形
C13_tut03.dwg添加到 CADCIM 项目，如前面章节所述。
导出数据
- 从“导入/导出数据”选项卡的“导出”面板中选择

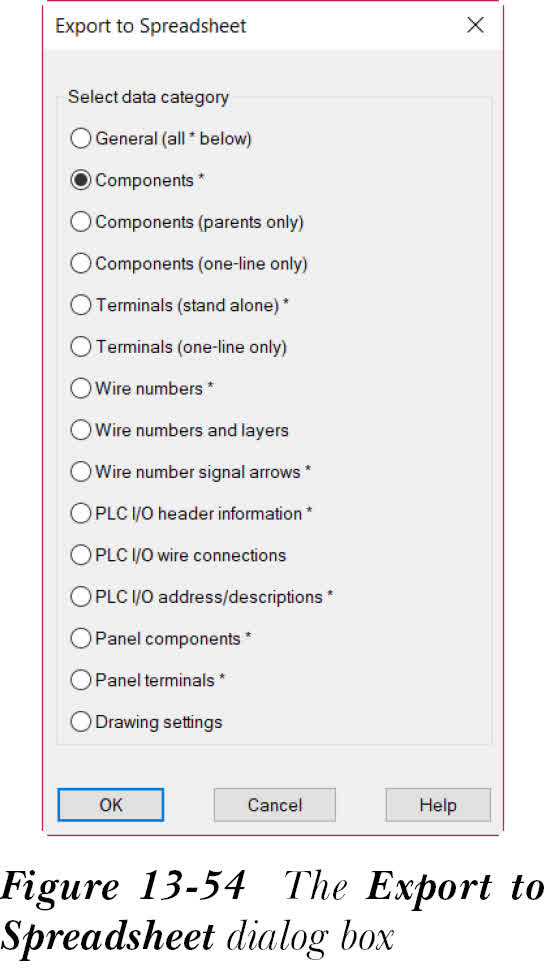

到电子表格（To Spreadsheet）工具；“导出到电子表格”对话框将显示，如图 13-54 所示。
-
在此对话框中，确保
元件*单选按钮处于选中状态。接下来，选择“确定”按钮；“元件数据导出”对话框将显示。 -
在此对话框中，从“数据导出对象”区域选择
当前图形单选按钮。接下来，从“输出格式”区域选择Excel 文件格式 (.xls)单选按钮，然后选择“确定”按钮；选择图形 XLS 输出的文件名对话框将显示。 -
在此对话框中，在“文件名”文本框中输入

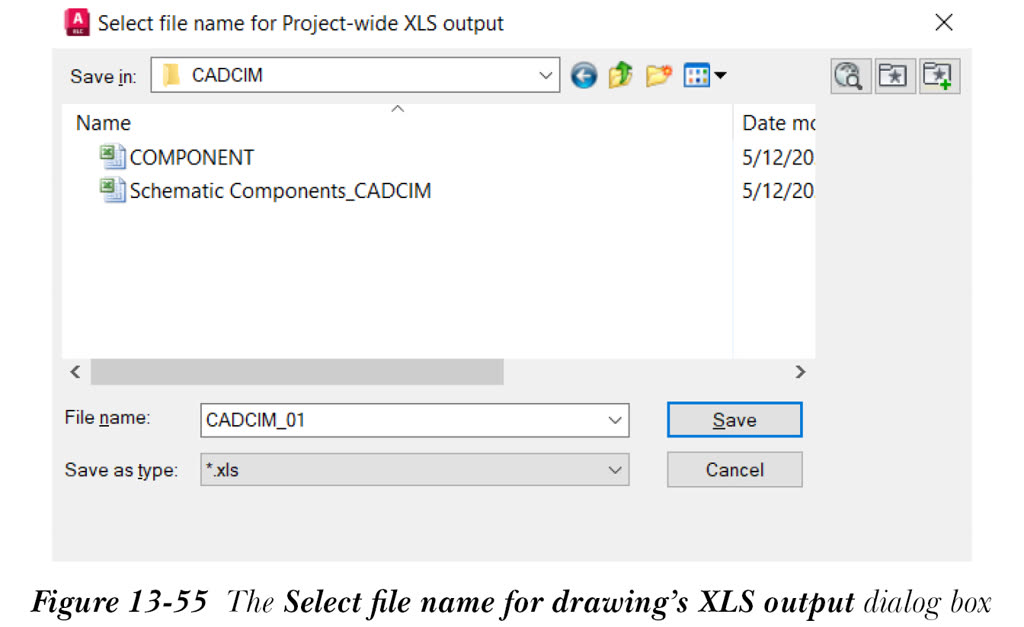

C13_tut03_components，并从“保存于”下拉列表中选择C:UsersUser NameDocumentsAcade 2025AeDataProjCADCIM，参见图 13-55。接下来，选择“保存”按钮；将在指定位置创建名为c13_tut03_components的 Excel 文件。
-
再次从“导入/导出数据”选项卡的“导出”面板中选择
到电子表格（To Spreadsheet）工具；“导出到电子表格”对话框将显示。 -
在此对话框中，选择
图形设置单选按钮并选择“确定”按钮；“图形设置数据导出”对话框将显示。在此对话框中，确保从“数据导出对象”区域选择了项目单选按钮，并从“输出格式”区域选择了Excel 文件格式 [.xls]。接下来，选择“确定”按钮；“选择要处理的图形”对话框将显示。 -
在此对话框中，从顶部列表（第 2 章到第 13 章）中选择 CADCIM 项目中的所有教程文件，然后选择“处理”按钮；所有教程文件将移动到“选择要处理的图形”对话框的底部。接下来，选择“确定”按钮；
选择项目范围 XLS 输出的文件名对话框将显示。 -
在此对话框中，在“文件名”文本框中输入
CADCIM_drawing settings，并从“保存于”下拉列表中选择C:UsersUser NameDocumentsAcade 2025AeDataProjCADCIM。接下来，选择“保存”按钮；将在指定位置创建名为CADCIM_drawing settings的 Excel 文件。
修改数据
-
打开 Windows 资源管理器并浏览到位置
C: UsersUser NameDocumentsAcade 2025AeDataProjCADCIM。接下来，从此位置打开C13_tut03_components文件。 -
修改此文件中

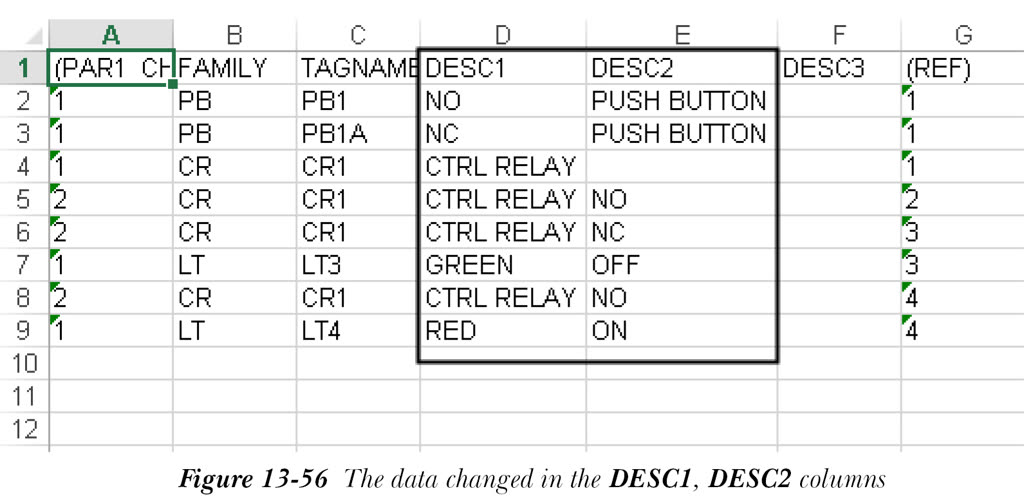

DESC1和DESC2列中的数据，参见图 13-56。接下来，保存并关闭文件。
-
从
C: UsersUser NameDocumentsAcade 2025AeDataProjCADCIM位置打开CADCIM_drawing settings文件。 -
更改此文件中

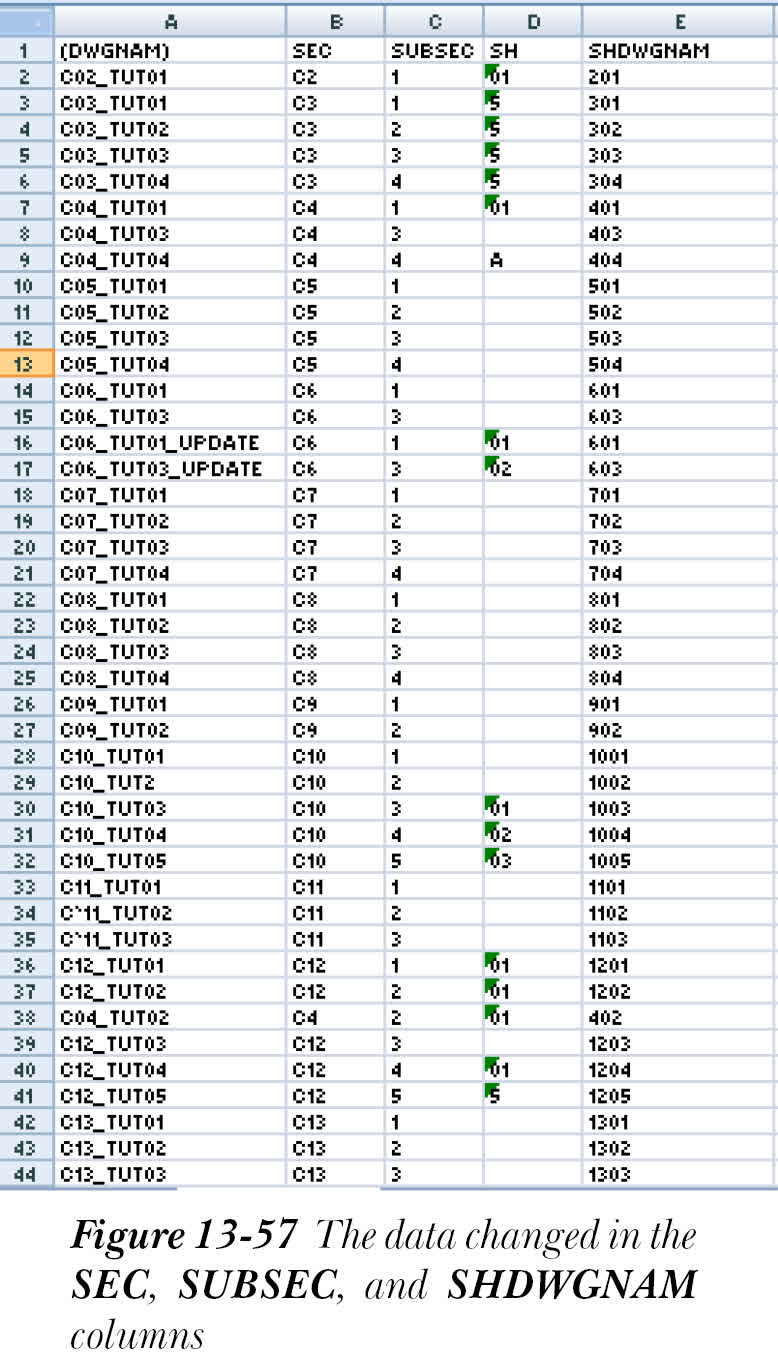

SEC、SUBSEC和SHDWGNAM列中的数据，如图 13-57 所示。接下来，保存并关闭文件。
导入数据
-
确保
C13_tut03文件已在 AutoCAD Electrical 中打开。接下来，从“导入/导出数据”选项卡的“导入”面板中选择从电子表格（From Spreadsheet）工具；“从电子表格文件更新图形”对话框将显示。 -
在此对话框中，在“查找范围”下拉列表中浏览到
C:UsersUser NameDocumentsAcade 2025AeDataProjCADCIM，然后从显示的列表中选择c13_tut03_components文件。接下来，选择“打开”按钮；“按电子表格数据更新图形”对话框将显示。 -
在此对话框中，从“按电子表格数据文件更新图形。处理”区域选择
当前图形单选按钮。接下来，选择“确定”按钮。您将注意到C13_tut03文件中元件的描述已更改。 -
再次从“导入/导出数据”选项卡的“导入”面板中选择
从电子表格（From Spreadsheet）工具；“从电子表格文件更新图形”对话框将显示。 -
在此对话框中，在“查找范围”下拉列表中浏览到
C:UsersUser NameDocumentsAcade 2025AeDataProj CADCIM，然后从显示的列表中选择CADCIM_drawing settings文件。接下来，选择“打开”按钮；“按电子表格数据更新图形”对话框将显示。 -
在此对话框中，从“按电子表格数据文件更新图形。处理”区域选择
项目单选按钮。接下来，选择“确定”按钮；“选择要处理的图形”对话框将显示。 -
在此对话框中，从顶部列表（第 2 章到第 13 章）中选择 CADCIM 项目中的所有教程文件，然后选择“处理”按钮；所有教程文件将移动到“选择要处理的图形”对话框的底部。接下来，选择“确定”按钮。如果显示
QSAVE消息框，请在其中选择“确定”按钮。
您将注意到所有教程文件都会逐个打开、更改，然后关闭。
要校验教程文件图形设置中的更改，您需要按照接下来给出的步骤操作。
- 在 CADCIM 项目中右键单击任一教程文件；将显示快捷菜单。从此快捷菜单中选择

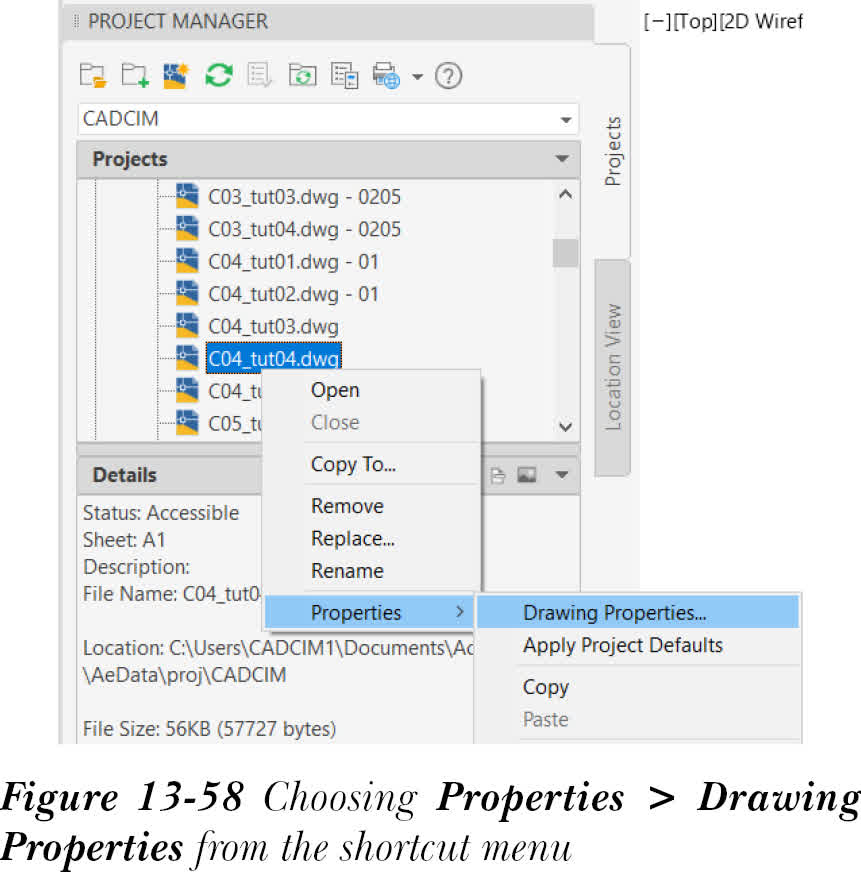

特性 > 图形特性，参见图 13-58；“图形特性”对话框将显示。

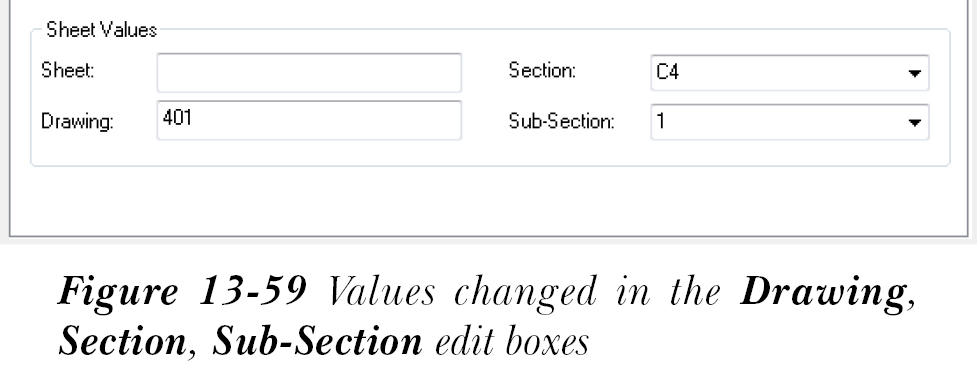

- 在此对话框中，“图纸值”区域的“图形”、“部分”、“子部分”编辑框中的值已更改，参见图 13-59。
保存图形文件
- 从应用程序菜单选择
保存，或从菜单栏选择文件 > 保存，以保存图形文件。
