修改现有梯形图
有时，您可能需要修改现有梯形图。您可以添加或删除梯级、更改梯形图的大小、重新定位它、转换行参考编号、重新编号梯形图参考等。为此，您需要使用梯形图修改工具，例如 修改梯形图（Revise Ladder）、转换梯形图（Convert Ladder） 等。可以使用不同的方法修改现有梯形图，接下来将讨论这些方法。
重新编号现有梯形图
功能区：原理图 > 编辑导线/导线编号 >
修改梯形图下拉列表 > 修改梯形图
工具栏：ACE:主电气 > 插入梯形图 > 修改梯形图
或 ACE:梯形图
菜单：导线 > 梯形图 > 修改梯形图
命令：AEREVISELADDER
修改梯形图（Revise Ladder） 工具用于修改行参考编号之间的间距。您还可以使用此工具重新编号梯形图的行参考编号。

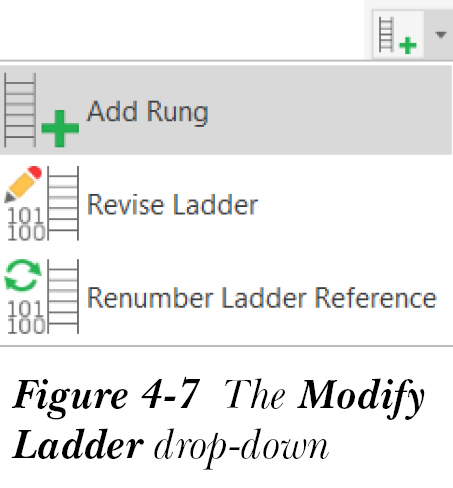

要修改梯形图，请从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改梯形图”下拉列表中选择 修改梯形图（Revise Ladder） 工具，请参见图 4-7；

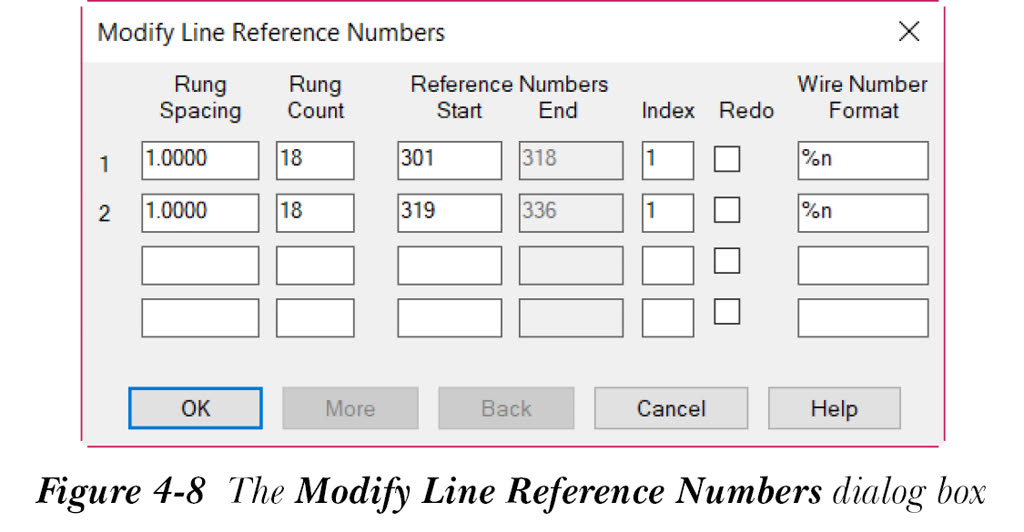

将显示“修改行参考编号”对话框，如图 4-8 所示。接下来将讨论此对话框中的不同选项。
梯级间距
“梯级间距”编辑框用于更改梯形图行参考编号之间的间距。行参考编号之间间距的变化将与此编辑框中指定的值成比例。
梯级数
“梯级数”编辑框用于更改每个梯形图指定的参考编号数量。为此，请在“梯级数”编辑框中输入所需的参考编号数量。
参考编号起始
“参考编号起始”编辑框用于指定梯形图的起始参考编号。
参考编号结束
“参考编号结束”编辑框根据“梯级数”编辑框和“参考编号起始”编辑框中的值，显示梯形图端点的参考编号。
索引
“索引”编辑框用于更改“插入梯形图”对话框中指定的索引值。索引是行参考编号递增的数值。默认情况下，此编辑框中的索引值为 1。
重做
选择“重做”复选框以刷新行参考编号。
导线编号格式
在“导线编号格式”编辑框中，指定梯形图中导线编号的格式。默认情况下，此编辑框中显示 %N。
更多
仅当图形中插入的梯形图数量超过四个时，“更多”按钮才会被激活。选择此按钮可显示图形中存在的下一组梯形图。
后退
仅当图形中插入的梯形图数量超过四个时，“后退”按钮才会被激活。选择此按钮可显示图形中存在的上一组梯形图。
选择“确定”按钮以保存在“修改行参考编号”对话框中所做的更改。
注意
更新梯形图的参考编号后，现有元件或导线编号不会更新。要更新现有元件，请从“原理图”选项卡的“编辑元件”面板中选择 重标记元件（Retag Components） 工具；将显示“重标记元件”对话框。在此对话框中指定所需选项，然后选择“确定”按钮；元件标记将更新以匹配新的行参考编号。
要更新导线编号，请从“原理图”选项卡的“插入导线/导线编号”面板中选择 导线编号（Wire Numbers） 工具；将显示“导线标记”对话框。此对话框已在上一章中说明。在此对话框中，从“要执行的操作”区域中选择“标记/重标记全部”单选按钮以更新导线编号。
更改梯形图的大小
在本节中，您将学习如何使用 修改梯形图（Revise Ladder） 工具缩短、加长、加宽或压缩现有梯形图。
加长或缩短梯形图
功能区：原理图 > 编辑导线/导线编号 >
修改梯形图下拉列表 > 修改梯形图
工具栏：ACE:主电气 > 插入梯形图 > 修改梯形图
或 ACE:梯形图 > 修改梯形图
菜单：导线 > 梯形图 > 修改梯形图
命令：AEREVISELADDER
要加长或缩短梯形图，首先需要修改梯形图，然后拖动它。为此，您需要遵循两个步骤。接下来将讨论这些步骤。
从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改梯形图”下拉列表中选择 修改梯形图（Revise Ladder） 工具；将显示“修改行参考编号”对话框，请参见图 4-8。在此对话框中，在“梯级数”编辑框中指定所需值以匹配适当的梯形图长度。选择“确定”按钮；梯形图的参考编号将相应更改。

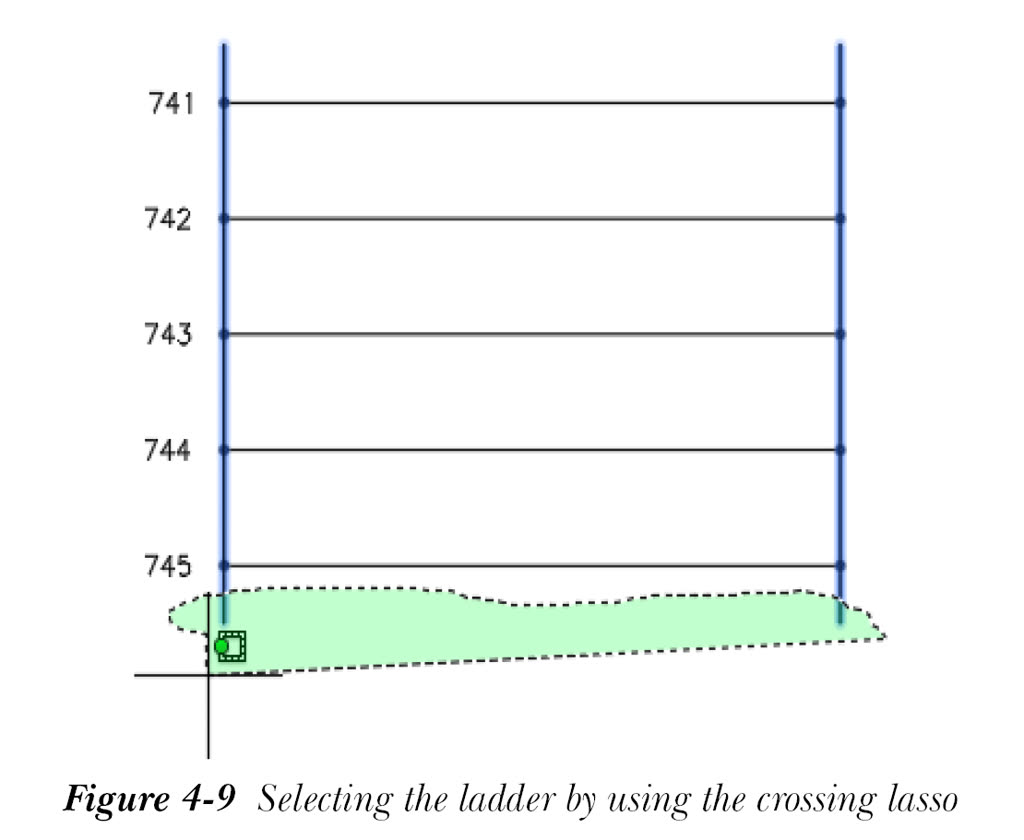

要加长或缩短梯形图，请从“常用”选项卡的“修改”面板中选择 拉伸（Stretch） 工具；光标将变为选择框，系统将提示您使用交叉套索选择要拉伸的对象。接下来，选择梯形图的垂直导轨，如图 4-9 所示
然后按 Enter 键；系统将提示您指定基点。指定基点或位移，然后在屏幕上单击；梯形图的长度将相应更改。请注意，如果向下移动光标，梯形图的长度将增加；如果向上移动光标，梯形图的长度将减少。
加宽或压缩梯形图
功能区：原理图 > 编辑元件 > 修改元件下拉列表 > 挪移
工具栏：ACE:主电气 > 挪移
或 ACE:挪移 > 挪移
菜单：元件 > 挪移
命令：AESCOOT

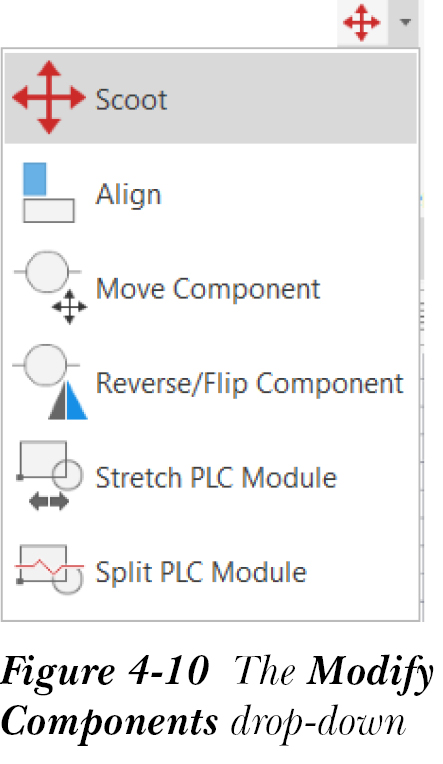

要加宽或压缩梯形图，请从“原理图”选项卡的“编辑元件”面板中的“修改元件”下拉列表中选择 挪移（Scoot） 工具，如图 4-10 所示；
光标将变为选择框，系统将提示您选择元件、导线或导线编号。
选择梯形图的垂直导轨；将显示临时矩形图形。根据您的要求在图形中移动光标，然后在屏幕上单击。接下来，按 Enter 键退出命令。您可以推入或拉出垂直导轨。如果推入垂直导轨，梯形图将被压缩；如果拉出垂直导轨，梯形图将被加宽。请注意，当您对垂直导轨使用 AESCOOT 命令时，梯形图参考编号无法移动。
如果您想对齐与梯形图连接的元件，请从“原理图”选项卡的“编辑元件”面板中选择 对齐（Align） 工具；元件将被对齐。元件的对齐将在第 6 章中详细讨论。
注意
您还可以使用 挪移（Scoot） 工具移动梯级。
重新定位梯形图
如前所述，您可以使用 AutoCAD 的 MOVE 命令更改图形中现有梯形图的位置。但请确保在重新定位时选择整个梯形图。为此，请从“常用”选项卡的“修改”面板中选择 移动（Move） 工具；系统将提示您选择对象。使用交叉窗口选择梯形图，然后按 Enter 键；系统将提示您指定梯形图的基点。指定梯形图的基点或位移；梯形图将移动到指定位置。
将梯形图移动到所需位置后，您需要在 AutoCAD Electrical 内部梯形图位置列表中更新梯形图的新位置。为此，请从“原理图”选项卡的“编辑导线/导线编号”面板中选择 修改梯形图（Revise Ladder） 工具；将显示“修改行参考编号”对话框，请参见图 4-8。选择“取消”按钮，以强制 AutoCAD Electrical 重新读取并更新其内部梯形图位置列表。
更改梯级间距
功能区：原理图 > 编辑导线/导线编号 >
修改梯形图下拉列表 > 修改梯形图
工具栏：ACE:主电气 > 插入梯形图 > 修改梯形图
或 ACE:梯形图 > 修改梯形图
菜单：导线 > 梯形图 > 修改梯形图
命令：AEREVISELADDER
要更改现有梯形图的梯级间距，首先需要修改梯形图，然后将梯级移动到其新位置。要修改梯形图，请从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改梯形图”下拉列表中选择 修改梯形图（Revise Ladder） 工具，请参见图 4-7；将显示“修改行参考编号”对话框，请参见图 4-8。在“梯级间距”编辑框中指定新的梯级间距值，然后在“梯级数”编辑框中指定新的梯级数值，以更改梯形图的长度。从此对话框中选择“确定”按钮；梯形图将根据指定的值进行修改。
现在，要将梯级移动到新位置，请从“原理图”选项卡的“编辑元件”面板中选择 挪移（Scoot） 工具。或者，使用 AutoCAD 的 STRETCH 命令将现有梯级移动到新的梯级位置。挪移（Scoot） 工具将在第 6 章中详细讨论。
添加梯级
功能区：原理图 > 编辑导线/导线编号 >
修改梯形图下拉列表 > 添加梯级
工具栏：ACE:主电气 > 添加梯级
菜单：导线 > 添加梯级
命令：AERUNG
添加梯级（Add Rung） 工具用于在梯形图的垂直导轨之间添加梯级，该梯形图的行参考编号多于梯形图中的梯级数。要向梯形图添加梯级，请从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改梯形图”下拉列表中选择 添加梯级（Add Rung） 工具，请参见图 4-7；系统将提示您添加穿过指定位置的梯级。您可以指定插入点，或在命令提示下输入 T。如果您在垂直母线导线之间的空白区域中的任意位置指定插入点，则梯级将添加在垂直导轨之间。如果您在命令提示下输入 T，将显示“设置导线类型”对话框。此对话框已在上一章中讨论。您可以在此对话框中选择新的导线类型，所选导线类型将成为当前导线类型，您可以继续使用更改后的导线类型在梯形图中插入梯级。此命令将持续执行，直到您按 ESC 或 Enter 键。
将遵循的命令序列如下所示。
选择添加梯级工具
当前导线类型: “WIRES”
添加穿过此位置的梯级或 [导线类型(wiretype)]: 指定梯级的插入点，或按 Enter 键退出命令。
在上述命令序列中，“当前导线类型”命令提示显示当前导线类型。默认情况下，选择 “WIRES” 并显示在命令提示中。
注意
在向梯形图添加新梯级时，如果在梯级之间遇到某些原理图符号，则 AutoCAD Electrical 将在符号处断开梯级并连接到垂直导轨。
转换行参考编号
功能区：转换工具 > 工具 > 转换梯形图
工具栏：ACE:转换工具 > 转换梯形图
菜单：导线 > 梯形图 > 转换梯形图
或 项目 > 转换工具 > 转换图形 > 转换梯形图
命令：AE2LADDER
转换梯形图（Convert Ladder） 工具用于将普通梯形图参考文字或编号转换为 AutoCAD Electrical 智能梯形图参考编号。如果您有现有的非 AutoCAD Electrical 图形，此工具可用于创建 AutoCAD Electrical 智能图形。要转换梯形图参考，请从“转换工具”选项卡的“工具”面板中选择 转换梯形图（Convert Ladder） 工具；光标将变为选择框。选择非智能行参考编号，然后按 Enter 键；将显示“修改行参考编号”对话框，请参见图 4-8。接下来，在此对话框中指定所需值，然后选择“确定”按钮；您会注意到现有梯形图信息已更新。
重新编号梯形图行参考
功能区：原理图 > 编辑导线/导线编号 >
修改梯形图下拉列表 > 重新编号梯形图参考
工具栏：ACE:主电气 > 插入梯形图 > 重新编号梯形图参考
或 ACE:梯形图 > 重新编号梯形图参考
菜单：导线 > 梯形图 > 重新编号梯形图参考
命令：AERENUMBERLADDER

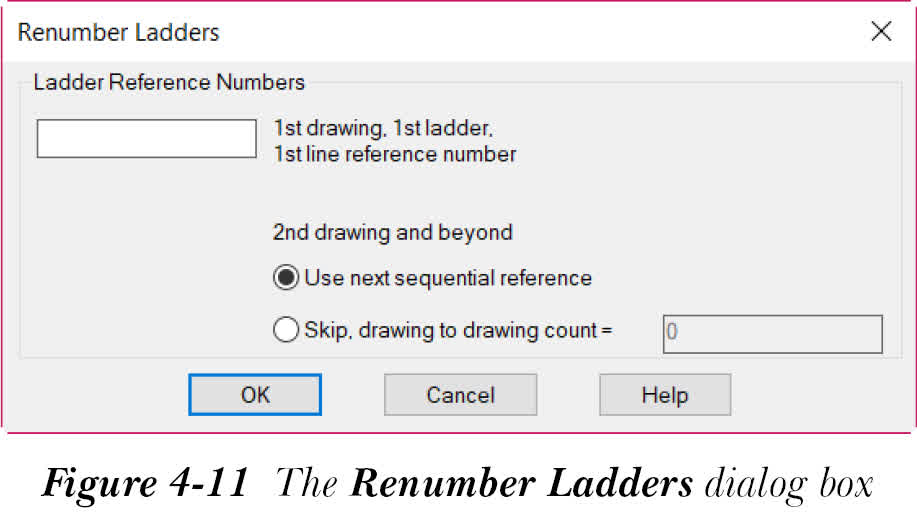

重新编号梯形图参考（Renumber Ladder Reference） 工具用于重新编号项目中梯形图的行参考编号。为此，请从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改梯形图”下拉列表中选择 重新编号梯形图参考（Renumber Ladder Reference） 工具；将显示“重新编号梯形图”对话框，如图 4-11 所示。
接下来将讨论此对话框中的选项。
在“第 1 个图形，第 1 个梯形图，第 1 个行参考编号”编辑框中，输入第一个图形的第一个梯形图的第一个行参考编号。默认情况下，选中“使用下一个连续参考”单选按钮。因此，它将第二个图形及后续图形的第一个梯形图参考递增 1。
如果您选择“跳过，图形到图形计数 =”单选按钮，其右侧的编辑框将被激活。在此编辑框中，您可以输入要为下一个图形的顶部行参考编号跳过的值。例如，假设一个项目中有两个图形 Dwg1.dwg 和 Dwg2.dwg，这些图形各包含一个具有 10 个梯级的梯形图。现在，如果您在“重新编号梯形图”对话框的“第 1 个图形，第 1 个梯形图，第 1 个行参考编号”编辑框中输入 100，并在“跳过，图形到图形计数 =”编辑框中输入 20，则 Dwg1.dwg 的梯形图顶部行参考编号将为 100，而 Dwg 2.dwg 中梯形图的顶部行参考编号将为 130。
输入所需参数后，选择“确定”按钮；将显示“选择要处理的图形”对话框。选择您要处理的图形，然后选择“处理”按钮；图形将从对话框的顶部列表转移到下部列表。从“选择要处理的图形”对话框中选择“确定”按钮；所选图形中梯形图的行参考编号将根据指定的值进行更改。
