教程 2

教程 2

在本教程中，您将把梯形图插入到图形中，然后使用“PLC 数据库文件编辑器”工具创建新的 PLC 模块。接下来，您将把这个新模块插入到梯形图中。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 创建新图形。

b. 将梯形图插入到图形中。

c. 使用“PLC 数据库文件编辑器”工具创建并插入 PLC 模块。

d. 保存图形文件。

创建新图形

1. 在 CADCIM 项目中创建一个名为 C10_tut02 的新图形。在创建图形时，选择 ACAD_ELECTRICAL 样板并输入“参数化 PLC”作为描述。接下来，将 C10_tut02.dwg 移动到 CADCIM 项目的 TUTORIALS 子文件夹中。

将梯形图插入到图形中

1. 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；将显示“插入梯形图”对话框。
2. 在“插入梯形图”对话框中设置以下参数：

宽度: 10.000 间距: 1.000

第 1 个参考: 1 梯级: 10

1 相: 选择此单选按钮 是: 选择此单选按钮

3. 从“插入梯形图”对话框中选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下输入 10,19 并按 Enter 键；一个梯形图将插入到图形中。

创建并插入新的 PLC 模块

1. 从“原理图”选项卡的“其他工具”面板中选择“PLC 数据库文件编辑器”工具；将显示“PLC 数据库文件编辑器”对话框。
2. 从“PLC 数据库文件编辑器”对话框中选择“新建模块”按钮；将显示“新建模块”对话框。
3. 在“新建模块”对话框中设置以下参数：

制造商: Automation Direct 系列: DL205

系列类型: 离散输入 代码: 3456

描述: 16 点输入模块 类型: DC

基本寻址: 提示 额定值: 4-20 mA

端子: 16

4. 选择“模块提示”按钮；将显示“模块插入时的提示”对话框。
5. 从“提示编号”区域中选择 %%1，然后在“新提示文字”编辑框中输入 RACK。接下来，选择“新提示文字”编辑框右侧的“更改”按钮；RACK 将显示在“提示文字”区域中。
6. 从“提示编号”区域中选择 %%2，然后在“新提示文字”编辑框中输入 SLOT。接下来，选择“更改”按钮；SLOT 将显示在“提示文字”区域中。
7. 从“模块插入时的提示”对话框中选择“确定”按钮以保存更改并退出对话框。
8. 从“新建模块”对话框中选择“确定”按钮以返回到“PLC 数据库文件编辑器”对话框。
9. 在“端子类型”列中，右键单击第一个单元格；将显示快捷菜单。
10. 在快捷菜单中，选择“编辑端子”选项；将显示“选择端子信息”对话框。
11. 在此对话框中，从“类别”区域中选择“顶部输入”类别，然后从“顶部输入类别的类型”区域中选择“模块信息 输入 I/O 点 导线左”类型。
12. 从“选择端子信息”对话框中选择“确定”按钮；“模块信息 输入 I/O 点 导线左”类型将显示在“端子类型”列的第一个单元格中。
13. 单击“显示”列的第 1 个单元格；该单元格将变为下拉列表。从下拉列表中选择“排除未使用时”选项。
14. 如果已选中，则清除第 1 个单元格的“之后断开”复选框。
15. 右键单击“端子类型”列的第 2 个单元格；将显示快捷菜单。从快捷菜单中选择“编辑端子”选项；将显示“选择端子信息”对话框。
16. 从“类别”区域中选择“顶部端子”类别。接下来，从“顶部端子类别的类型”区域中选择“模块信息 端子点 导线左”类型。
17. 选择“确定”按钮；“模块信息 端子点 导线左”类型将显示在“端子类型”列的第 2 个单元格中。
18. 单击“显示”列的第 2 个单元格；该单元格将变为下拉列表。从下拉列表中选择“包括未使用时”。
19. 同样，右键单击第 3 个单元格，然后从快捷菜单中选择“编辑端子”选项；将显示“选择端子信息”对话框。
20. 从“类别”区域中选择“输入”，然后从“输入类别的类型”区域中选择“输入 I/O 点 导线左”类别。
21. 选择“确定”；“输入 I/O 点 导线左”将显示在“端子类型”列的第 3 个单元格中。接下来，单击“显示”列的第 3 个单元格；该单元格将变为下拉列表。现在，从下拉列表中选择“包括未使用时”选项。
22. 接下来，单击“端子类型”列的第 4 个单元格，然后将光标拖动到“端子类型”列的第 10 个单元格。
23. 右键单击第 4 个单元格；将显示快捷菜单。从快捷菜单中选择“编辑端子”选项；将显示“选择端子信息”对话框。
24. 在此对话框中，从“类别”区域中选择“输入”，然后从“输入类别的类型”区域中选择“输入 I/O 点 导线左”类别。
25. 选择“确定”；“输入 I/O 点 导线左”选项将显示在“端子类型”列的第 4 个单元格到第 10 个单元格中。
26. 单击“显示”列的第 4 个单元格，然后从下拉列表中选择“始终”选项。同样，如果尚未选中，则从“显示”列的第 5 个单元格到第 10 个单元格中选择“始终”选项。
27. 右键单击第 11 个单元格；将显示快捷菜单。从快捷菜单中选择“编辑端子”选项；将显示“选择端子信息”对话框。
28. 在此对话框中，从“类别”区域中选择“端子”，然后从“端子类别的类型”区域中选择“端子点 导线右x”类型。
29. 选择“确定”；“端子点 导线右x”类型将显示在“端子类型”列的第 11 个单元格中。
30. 从“PLC 数据库文件编辑器”对话框中选择“保存模块”按钮。接下来，从“PLC 数据库文件编辑器”对话框中选择“完成/插入”按钮；将显示“PLC 参数化选择”对话框。
31. 从“PLC 参数化选择”对话框的“制造商目录”树中选择 Automation Direct，然后单击它；将显示系列的树视图。接下来，从“PLC 参数化选择”对话框的下部选择 3456 模块。
32. 从“PLC 参数化选择”对话框中选择“确定”按钮；系统将提示您指定 3456 模块的插入点。
33. 在命令提示下输入 18,19 并按 Enter 键；将显示“模块布局”对话框。

“模块布局”对话框的“I/O 点”区域中的“全部插入”单选按钮默认处于选中状态。

34. 从“模块布局”对话框中选择“确定”按钮；将显示“I/O 点”对话框。在此对话框中，在“机架”编辑框中输入 1，在“插槽”编辑框中输入 2，然后选择“确定”按钮；将显示“I/O 地址”对话框。
35. 从“快速选取”下拉列表中选择 1:12/00；1:12/00 将显示在“起始地址”编辑框中。

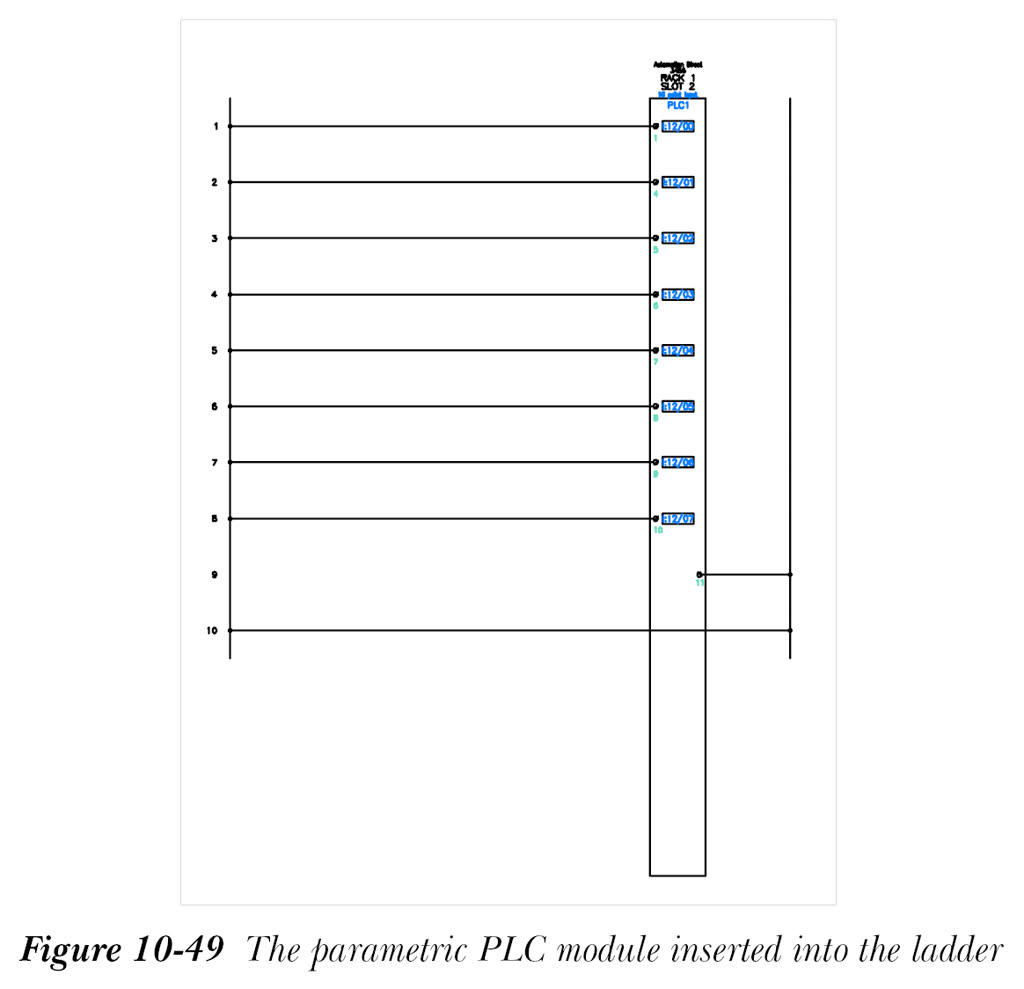

36. 从“I/O 地址”对话框中选择“确定”按钮；Automation Direct-3456 PLC 模块将插入到梯形图中，如图 10-49 所示。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存图形文件 C10_tut02.dwg。
