其他工具

在本主题中，您将了解标记/校验图形、导出到电子表格、从电子表格更新以及实用程序工具。接下来将讨论这些工具的用法。

标记和校验图形

功能区：项目 > 项目工具 > 标记/校验图形

工具栏：ACE:主电气 2 > 项目管理器 > 标记/校验图形

或 ACE:项目 > 标记/校验图形

菜单：项目 > 标记/校验图形

命令：AEMARKVERIFY

标记/校验图形（Mark/Verify DWGs） 工具用于在图形中的元件、导线、导线编号以及梯形图的第一参考上添加不可见标记，然后将图形发送给客户进行审阅或发送给用户以修改图形。当图形返回时，您可以使用“校验”选项生成更改报表。该报表由添加、复制、更改和删除的元件及导线编号列表组成。使用 AutoCAD LT、AutoCAD 或 AutoCAD Electrical 在图形中所做的更改将由 标记/校验图形（Mark/Verify DWGs） 工具指示。

标记图形

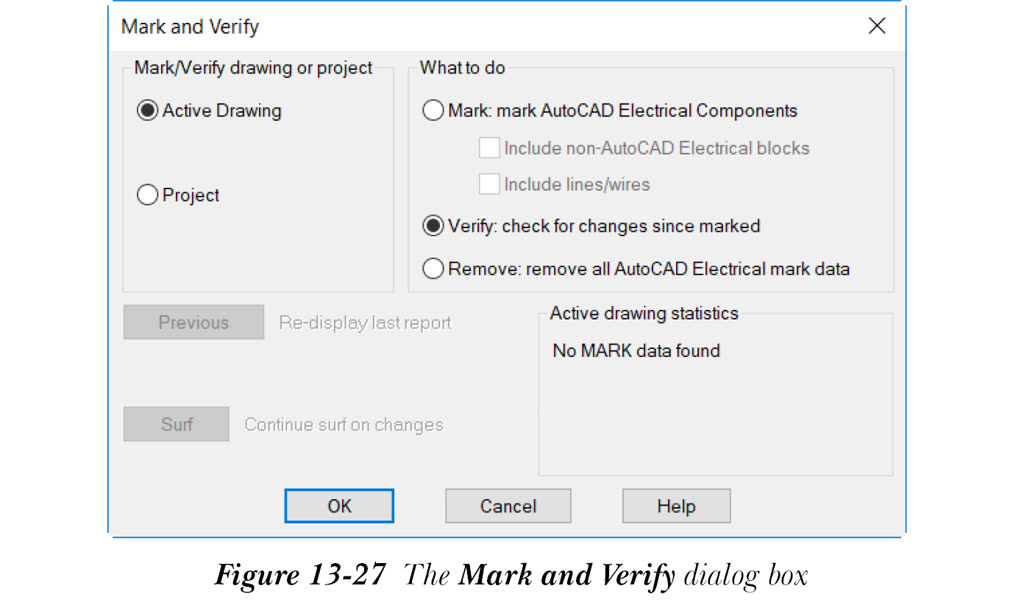

要标记图形，请从“项目”选项卡的“项目工具”面板中选择 标记/校验图形（Mark/Verify DWGs） 工具；“标记和校验”对话框将显示，如图 13-27 所示。接下来将讨论此对话框中的不同区域和选项。

标记/校验图形或项目区域

“标记/校验图形或项目”区域用于指定是标记还是校验当前图形或当前项目。

要执行的操作区域

“要执行的操作”区域中的选项用于标记电气元件、非 AutoCAD Electrical 块以及直线/导线。这些选项还用于校验图形中所做的更改，并移除所有 AutoCAD Electrical 标记数据。

选择 标记：标记 AutoCAD Electrical 元件 单选按钮，以在电气元件上添加一些不可见信息。选择此单选按钮后，包括非 AutoCAD Electrical 块 和 包括直线/导线 复选框将变为可用。选择这些复选框以在非 AutoCAD Electrical 块和直线/导线上添加标记。

默认情况下，校验：检查自标记以来的更改 单选按钮处于选中状态。此单选按钮用于生成已标记图形中所做更改的列表。

选择 移除：移除所有 AutoCAD Electrical 标记数据 单选按钮，以移除已添加到图形中的不可见标记数据。

上一个

“上一个”按钮用于显示上一个报表。为此，请选择“上一个”按钮；报表：自上次标记命令以来在此图形上所做的更改 对话框将显示。此对话框显示上一个报表。

当前图形统计区域

“当前图形统计”区域显示图形上找到的已标记数据的详细信息，例如日期、标记图形的日期和时间、标记人员的姓名首字母以及您添加的任何注释。

您可以通过以下方式标记当前图形和整个项目：

情况 - I

默认情况下，“标记和校验”对话框中的 当前图形 单选按钮处于选中状态。选择 标记：标记 AutoCAD Electrical 元件 单选按钮，然后在“标记和校验”对话框中选择“确定”按钮；输入您的姓名首字母 对话框将显示。输入您姓名的首字母以及图形的注释（如果需要）。您在此对话框中输入的信息将显示在报表中。选择“确定”按钮；不可见标记将添加到图形中。

情况-II

如果在“标记和校验”对话框中选择 项目 和 标记：标记 AutoCAD Electrical 元件 单选按钮，然后选择“确定”按钮，输入您的姓名首字母 对话框将显示。在此对话框中输入所需信息并选择“确定”按钮；选择要处理的图形 对话框将显示。选择要标记的图形并选择“处理”按钮；图形将从顶部列表转移到下方列表。接下来，选择“确定”按钮；不可见标记将添加到所选图形中。

注意

不可见标记将添加到元件标记和导线编号中。这些标记不会影响图形的外观或功能，但图形大小可能会略微增加。

校验图形

您已经学习了在将图形发送给客户进行审阅或编辑之前，向图形添加不可见标记。现在，要校验客户所做或编辑后所做的更改，请从“项目”选项卡的“项目工具”面板中选择 标记/校验图形（Mark/Verify DWGs） 工具；“标记和校验”对话框将显示。此对话框中的选项已在本章中讨论过。

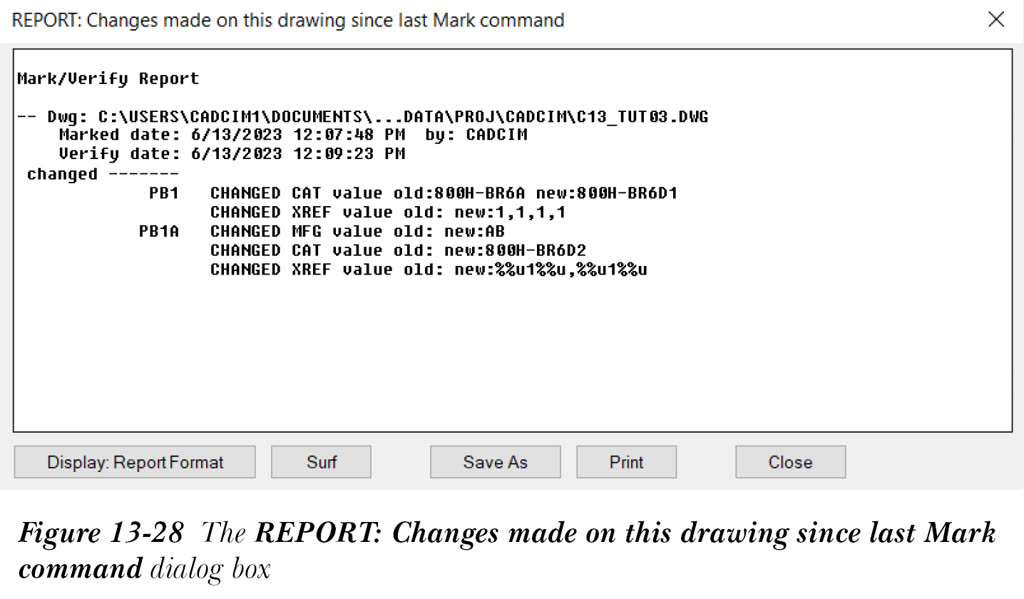

默认情况下，校验：检查自标记以来的更改 和 当前图形 单选按钮处于选中状态。另外请注意，已标记元件和导线的状态将显示在“当前图形统计”区域中。在“标记和校验”对话框中选择“确定”按钮；报表：自上次标记命令以来在此图形上所做的更改 对话框将显示，如图 13-28 所示。

此对话框显示已标记图形中所做的更改。接下来将讨论 报表：自上次标记命令以来在此图形上所做的更改 对话框中的选项。

“另存为”按钮用于保存报表。为此，请选择“另存为”按钮；报表：另存为 对话框将显示。指定要保存报表的位置，然后选择“保存”按钮；可选脚本文件 对话框将显示。可选脚本文件 对话框中的选项已在第 9 章中讨论过。选择 关闭 - 无脚本 按钮以退出对话框。

选择 显示：报表格式 按钮；报表生成器 对话框将显示。此对话框中的选项已在第 9 章中讨论过。使用此对话框，您可以编辑报表、将其放置在图形上、保存到文件或打印。

注意

如果选择 项目 和 校验：检查自标记以来的更改 单选按钮，然后在“标记和校验”对话框中选择“确定”按钮，选择要处理的图形 对话框将显示。选择要处理的图形并选择“确定”按钮；报表：自上次标记命令以来在此图形上所做的更改 对话框将显示。

将数据导出到电子表格

功能区：导入/导出数据 > 导出 > 到电子表格

工具栏：ACE:主电气 2 > 原理图报表 > 导出到电子表格

或 ACE:原理图报表 > 导出到电子表格

菜单：项目 > 导出到电子表格 > 导出到电子表格

命令：AEEXPORT2SS

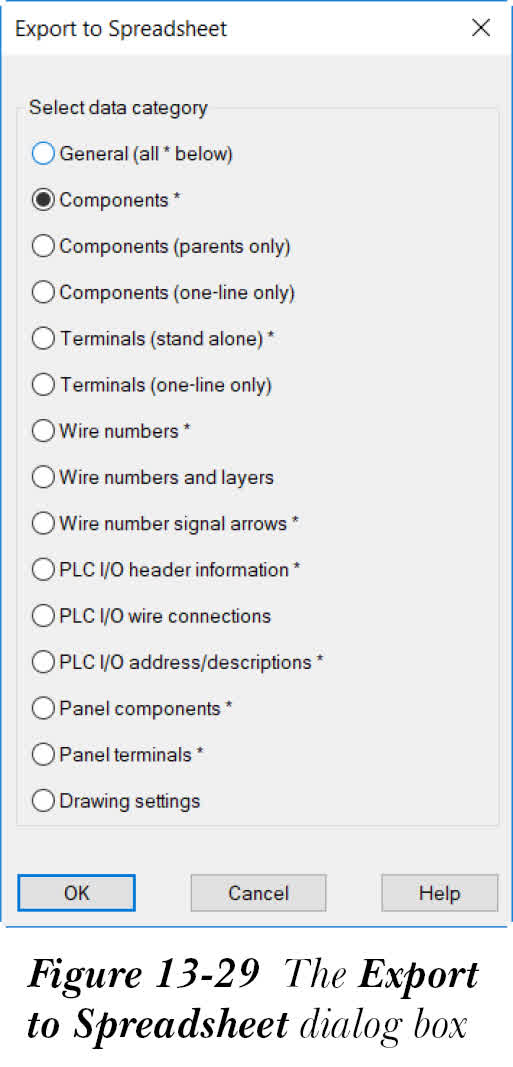

到电子表格（To Spreadsheet） 工具用于将当前图形或项目中的数据导出到外部文件。此文件可以是不同格式，例如 Excel 文件格式 (.xls)、Access 文件格式 (.mdb)、制表符分隔 ASCII 和逗号分隔 ASCII。请注意，数据库在导出到输出文件之前将自动刷新。要导出数据，请从“导入/导出数据”选项卡的“导出”面板中选择 到电子表格（To Spreadsheet） 工具；导出到电子表格 对话框将显示，如图 13-29 所示。接下来将讨论此对话框中的选项。

常规（以下所有 *）

常规（以下所有） 单选按钮用于将所有数据类别导出到 Excel 文件 (.xls) 或 Access 文件 (.mdb) 以进行编辑。使用此单选按钮，您可以生成在“导出到电子表格”对话框中用星号 () 标记的类别的报表。

元件*

元件* 单选按钮用于将元件及相关信息（例如元件族、元件标记、描述等）导出到输出格式文件以进行编辑。

注意

用户定义的属性也将包含在使用 到电子表格（To Spreadsheet） 工具创建的电子表格文件中。添加用户定义属性的过程已在第 9 章中详细讨论过。

元件（仅父元件）

元件（仅父元件） 单选按钮用于将与父元件相关的数据导出到输出格式文件以进行编辑。信息包括元件族、元件标记、描述等。

元件（仅单线）

元件（仅单线） 单选按钮用于将单线元件导出到输出格式文件以进行编辑。此文件包括元件族、元件标记、描述、参考编号、目录、制造商、位置、属性值等信息。

端子（独立）*

端子（独立）* 单选按钮用于将端子导出到输出格式文件以进行编辑。输出文件包括端子排、端子编号、安装代号、位置代号、制造商、目录、导线编号、属性值等信息。

端子（仅单线）

端子（仅单线） 单选按钮用于将单线端子导出到输出格式文件以进行编辑。输出文件包括端子排、端子编号、安装代号、位置代号、制造商、目录、导线编号、属性值等信息。

导线编号*

导线编号* 单选按钮用于将导线编号导出到输出文件以进行编辑。

导线编号和图层

导线编号和图层 单选按钮用于将导线编号及相关导线图层导出到输出文件以进行编辑。

导线编号信号箭头*

导线编号信号箭头* 单选按钮用于将所有信号代码、源或目标信息以及导线编号导出到输出文件以进行编辑。

PLC I/O 标题信息*

PLC I/O 标题信息* 单选按钮用于将 PLC I/O 标题信息（例如标记名、描述、I/O 地址、制造商、目录等）导出到输出文件以进行编辑。

PLC I/O 导线连接

PLC I/O 导线连接 单选按钮用于将所有 PLC 模块的每个 I/O 点的导线编号导出到输出文件以进行编辑。此文件包括标记名、I/O 地址、描述、参考编号、导线编号等信息。

PLC I/O 地址/描述*

PLC I/O 地址/描述* 单选按钮用于将 PLC I/O 地址或描述导出到输出文件以进行编辑。

面板元件*

面板元件* 单选按钮用于将面板图形中元件的属性值导出到输出文件以进行编辑。

面板端子*

面板端子* 单选按钮用于将面板图形中端子的属性信息导出到输出文件以进行编辑。

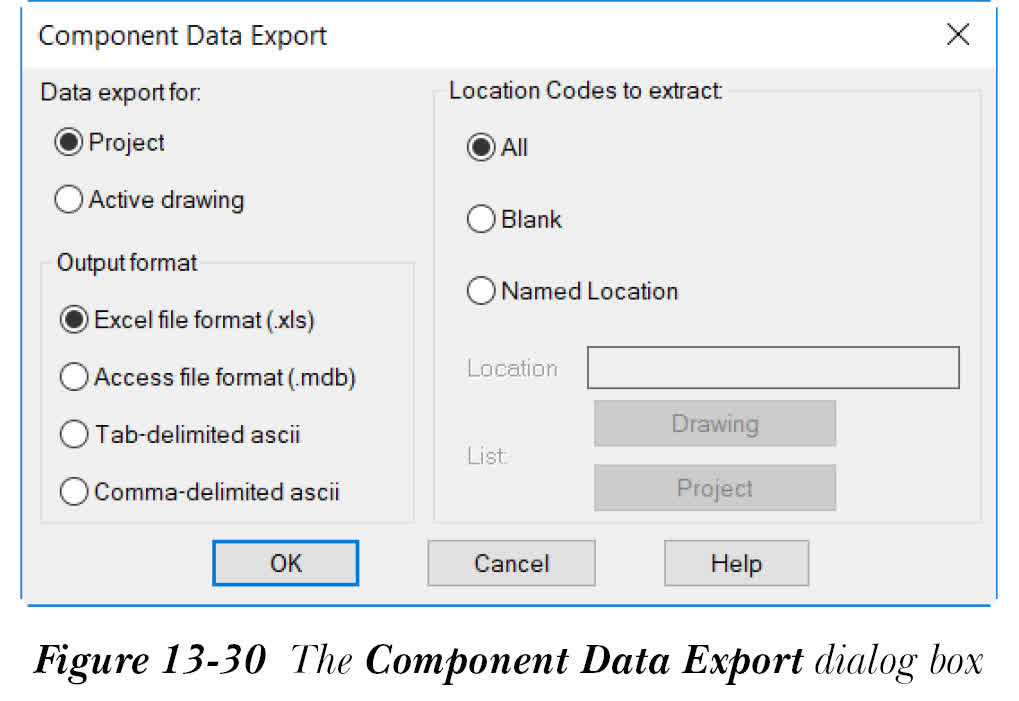

从“导出到电子表格”对话框的“选择数据类别”区域中选择需要导出的数据类别。选择“确定”按钮；相应的“数据导出”对话框将显示，如图 13-30 所示。

此对话框的选项和名称取决于您在“导出到电子表格”对话框中选择的选项。接下来将讨论“数据导出”对话框中的不同区域和选项。

数据导出对象区域

“数据导出对象”区域用于指定是从整个项目还是仅从当前图形导出数据。默认情况下，项目 单选按钮处于选中状态。

输出格式区域

“输出格式”区域显示输出的各种格式。此区域中的选项取决于您在“导出到电子表格”对话框的“选择数据类别”区域中选择的数据类别。输出格式文件可以是以下类型：Excel 文件格式 (.xls)、Access 文件格式 (.mdb)、制表符分隔 ascii 和逗号分隔 ascii。选择输出的格式。默认情况下，Excel 文件格式 (.xls) 单选按钮处于选中状态。

在“元件数据导出”对话框中指定选项后，选择“确定”按钮；如果在“数据导出对象”区域中选择了 项目 单选按钮，选择要处理的图形 对话框将显示。接下来，选择图形并选择“处理”按钮。此对话框中的选项已在前面章节中讨论过。在“选择要处理的图形”对话框中选择“确定”按钮；选择项目范围 XLS 输出的文件名 对话框将显示。如果在“数据导出对象”区域中选择了 当前图形 单选按钮，则 选择图形 XLS 输出的文件名 对话框将显示。接下来，为导出的数据文件指定所需位置，并在“文件名”编辑框中输入文件名。选择“保存”按钮；文件将保存在指定位置。现在，要查看或编辑此文件，请在电子表格或数据库程序中打开它。

图形设置

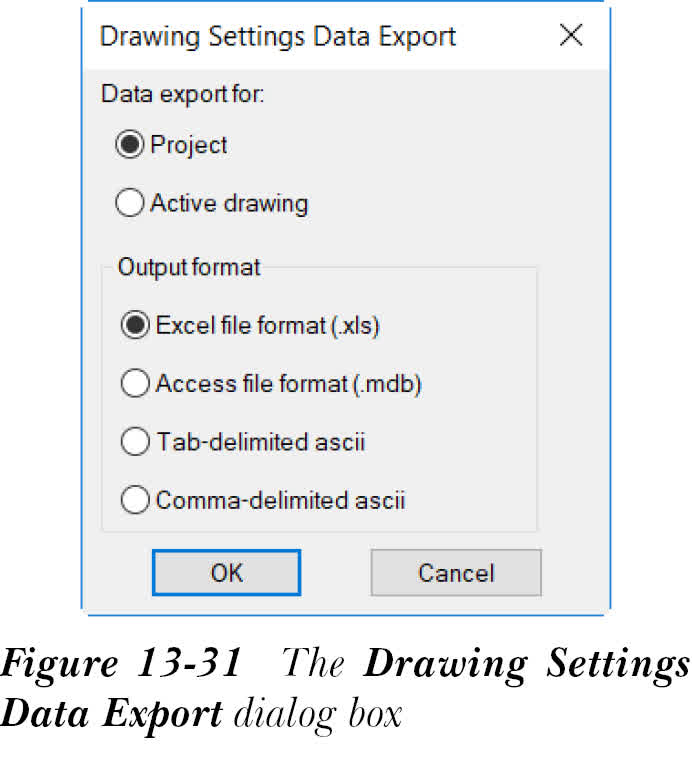

图形设置 单选按钮用于将所选图形的图形设置信息导出到输出文件以进行编辑。要导出图形设置信息，请从“选择数据类别”区域中选择 图形设置 单选按钮并选择“确定”；图形设置数据导出 对话框将显示，如图 13-31 所示。

此对话框中的选项已在上一节中讨论过。如果从“数据导出对象”区域中选择 项目 单选按钮并选择“确定”，选择要处理的图形 对话框将显示。选择要处理的图形，然后选择“处理”按钮。接下来，从“选择要处理的图形”对话框中选择“确定”；选择项目范围 XLS 输出的文件名 对话框将显示。在此对话框中输入输出文件的文件名和路径并选择“保存”；所选图形的图形设置信息将保存在输出文件中，并使用指定的文件名保存在指定位置。

如果在“图形设置数据导出”对话框的“数据导出对象”区域中选择 当前图形 单选按钮并选择“确定”，选择图形 XLS 输出的文件名 对话框将显示。在此对话框中输入输出文件的文件名和路径，然后选择“保存”；所选图形的图形设置信息将保存在输出文件中，并使用指定的文件名保存在指定位置。输出文件包含诸如 Section、Sub-section、Sheet (% S) 等字段。现在，您可以根据需要编辑输出文件，然后使用 从电子表格（From Spreadsheet） 工具导入此编辑后的文件。

注意

所有报表都包含 HDL 和 FILENAME 列标题。不要更改这些列中的值。这些列中的内容用于将编辑后的设置链接回正确的图形和正确的块。编辑这些列可能会断开链接或将数据链接到错误的对象。

从电子表格更新数据

功能区：导入/导出数据 > 导入 > 从电子表格

工具栏：ACE:主电气 2 > 原理图报表 > 从电子表格更新

或 ACE:原理图报表 > 从电子表格更新

菜单：项目 > 导出到电子表格 > 从电子表格更新

命令：AEIMPORTSS

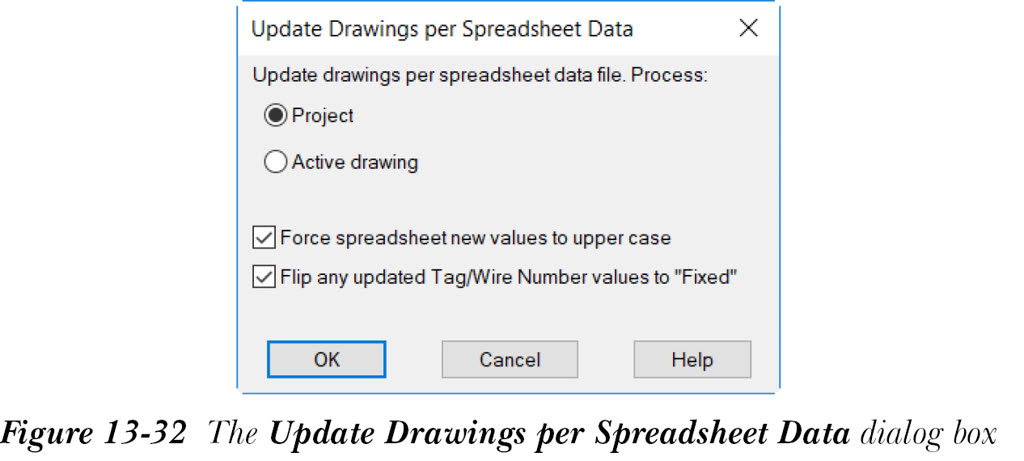

从电子表格（From Spreadsheet） 工具用于从编辑后的文件导入数据，然后根据所选电子表格或数据库中的信息修改当前项目中的图形。使用此工具，您只能更新现有符号，但不能移除或添加图形中的符号。要更新数据，请从“导入/导出数据”选项卡的“导入”面板中选择 从电子表格（From Spreadsheet） 工具；从电子表格文件（xls、mdb 或 csv 格式）更新图形 对话框将显示。从“查找范围”下拉列表中选择要用作源的电子表格文件，然后选择“打开”按钮；按电子表格数据更新图形 对话框将显示，如图 13-32 所示。接下来将讨论此对话框中的不同选项。

按电子表格数据文件更新图形。处理区域

此区域用于指定是为当前项目还是当前图形导入电子表格数据。默认情况下，此区域中的 项目 单选按钮处于选中状态。

强制电子表格新值为大写

强制电子表格新值为大写 复选框用于将电子表格的所有新属性值更改为大写。默认情况下，此复选框处于选中状态。

将任何更新的标记/导线编号值翻转为“固定”

将任何更新的标记/导线编号值翻转为“固定” 复选框用于将任何更新的元件标记或导线编号值设置为固定，以便以后不再更新它们。

在“按电子表格数据更新图形”对话框中指定所需选项后，选择“确定”按钮；选择要处理的图形 对话框将显示。

选择需要处理的图形并选择“确定”按钮；QSAVE 消息框将显示。在此消息框中选择“确定”按钮；所选图形将被更新。现在，您可以检查图形是否已使用从外部文件导入的数据进行了更新。

使用项目范围实用程序

功能区：项目 > 项目工具 > 实用程序

工具栏：ACE:主电气 2 > 项目管理器 > 项目范围实用程序

或 ACE:项目 > 项目范围实用程序

菜单：项目 > 项目范围实用程序

命令：AEUTILITIES

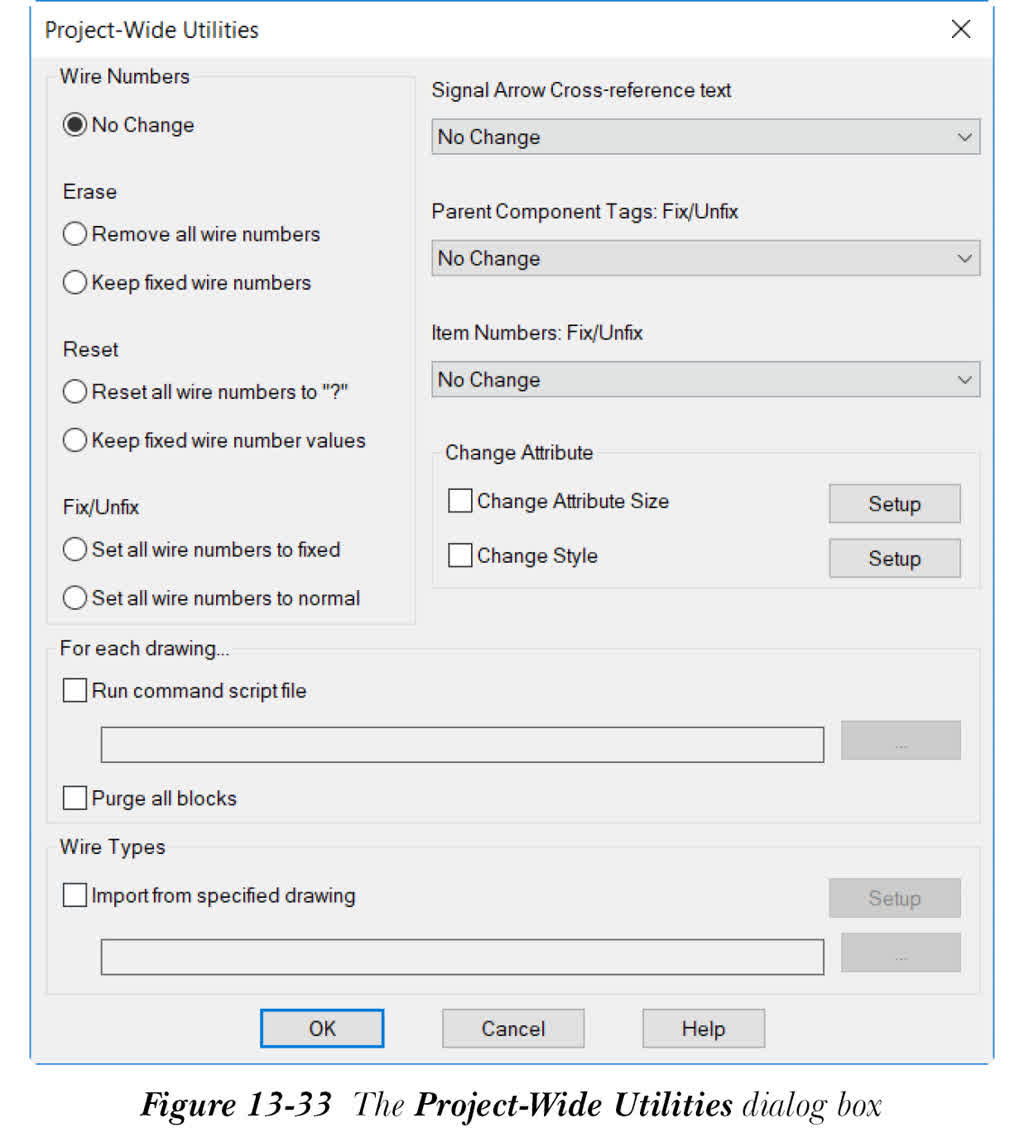

实用程序（Utilities） 工具用于处理当前项目的导线编号、元件标记、属性文字、导线类型和项目编号。此工具还用于为当前项目定义脚本并运行它。要使用这些实用程序，请从“项目”选项卡的“项目工具”面板中选择 实用程序（Utilities） 工具；项目范围实用程序 对话框将显示，如图 13-33 所示。接下来将讨论此对话框中的区域和选项。

导线编号

此区域中的单选按钮用于处理当前项目中的导线编号。使用这些单选按钮，您可以指定是否要移除所有导线编号、保留固定导线编号、重置所有导线编号、将所有导线编号设置为固定等。

信号箭头交叉参考文字

此下拉列表中的选项用于移除或保留当前项目中的所有信号箭头交叉参考文字。

父元件标记：固定/取消固定

此下拉列表中的选项用于将当前项目中的所有元件标记设置为固定或普通，或将其保留为现有设置。

项目编号：固定/取消固定

此下拉列表中的选项用于将当前项目中的所有项目编号设置为固定或普通，或将其保留为现有设置。

更改属性

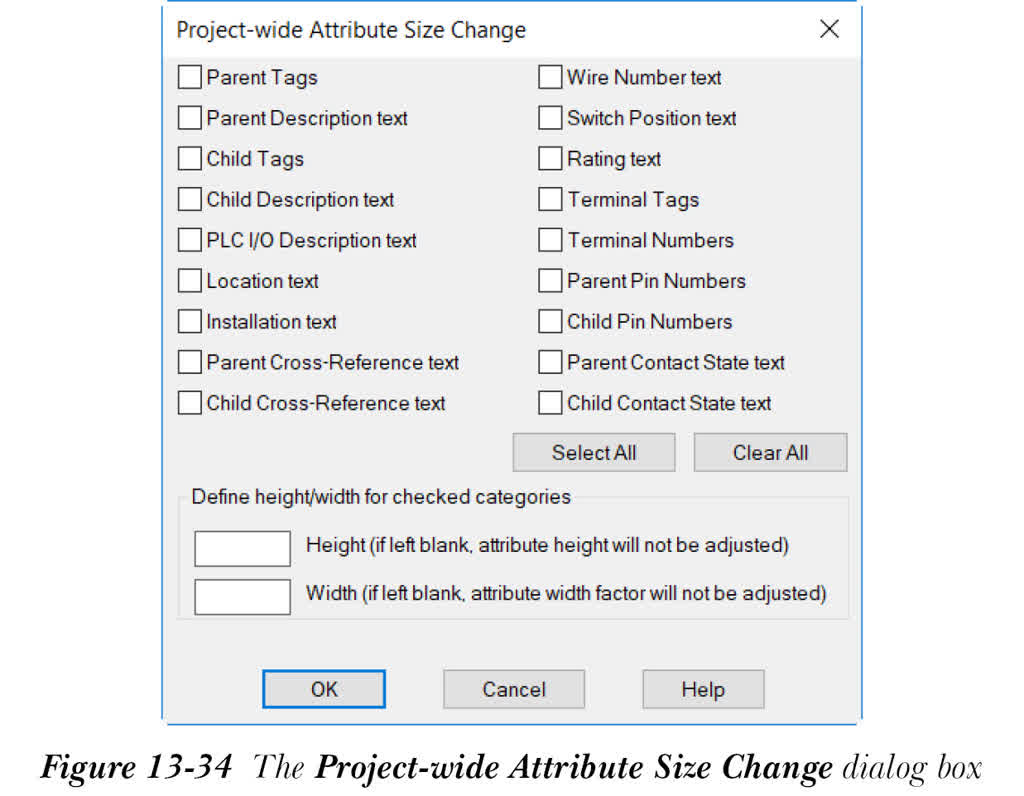

此区域中的选项用于设置当前项目中属性的大小和样式。要设置属性的大小，请选择 更改属性大小 复选框。接下来，选择位于其旁边的“设置”按钮；项目范围属性大小更改 对话框将显示，如图 13-34 所示。

选择与要更改的属性对应的复选框。接下来，分别在“高度和宽度”编辑框中输入所需的高度和宽度。在此对话框中设置选项后，选择“确定”按钮以关闭对话框；所选属性的大小将相应更改。

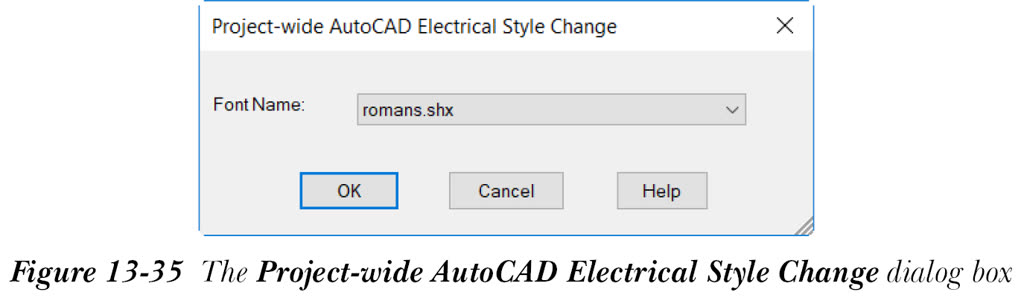

要设置属性的文字样式，请选择 更改样式 复选框，并选择位于其旁边的“设置”按钮；项目范围 AutoCAD Electrical 样式更改 对话框将显示，如图 13-35 所示。

在此对话框中，从“字体名称”下拉列表中选择所需样式，然后选择“确定”按钮；对话框将关闭，所选属性的文字样式将相应更改。

对于每个图形

此区域用于为当前项目定义脚本并运行它。要为当前项目定义脚本，请选择 运行命令脚本文件 复选框，然后选择位于其旁边的浏览按钮；选择脚本文件 对话框将显示。从中选择所需脚本，然后选择“打开”按钮；所选脚本的路径将显示在编辑框中。现在，当您在“项目范围实用程序”对话框中选择“确定”按钮时，相应的脚本将自动为当前项目运行。选择 清理所有块 复选框可从当前项目中移除所有未使用的块或符号。请注意，在 AutoCAD Electrical 中，当前项目所选图形中的所有块将在第一次尝试时被清理。

导线类型

此区域用于从其他图形导入导线类型。为此，请选择 从指定图形导入 复选框，然后选择位于编辑框旁边的浏览按钮；导线类型导入 - 选择主图形 对话框将显示。从中选择所需图形并选择“打开”按钮；所选图形的路径将显示在编辑框中。现在，选择“设置”按钮；导入导线类型 对话框将显示。此对话框显示所选图形中使用的导线类型列表。选择要导入的导线类型，并根据需要使用此对话框中的其他选项。现在，选择“确定”按钮以关闭它。在“项目范围实用程序”对话框中指定所需选项后，选择“确定”按钮；批处理图形 对话框将显示。如果在此对话框中选择“项目”按钮并选择“确定”，选择要处理的图形 对话框将显示。选择要更改的图形并选择“确定”；所选图形将被更新。同样，如果只想在当前图形中进行更改，请从“批处理图形”对话框中选择 当前图形 单选按钮并选择“确定”；更改将仅在当前图形中执行。

标记导入和标记辅助功能

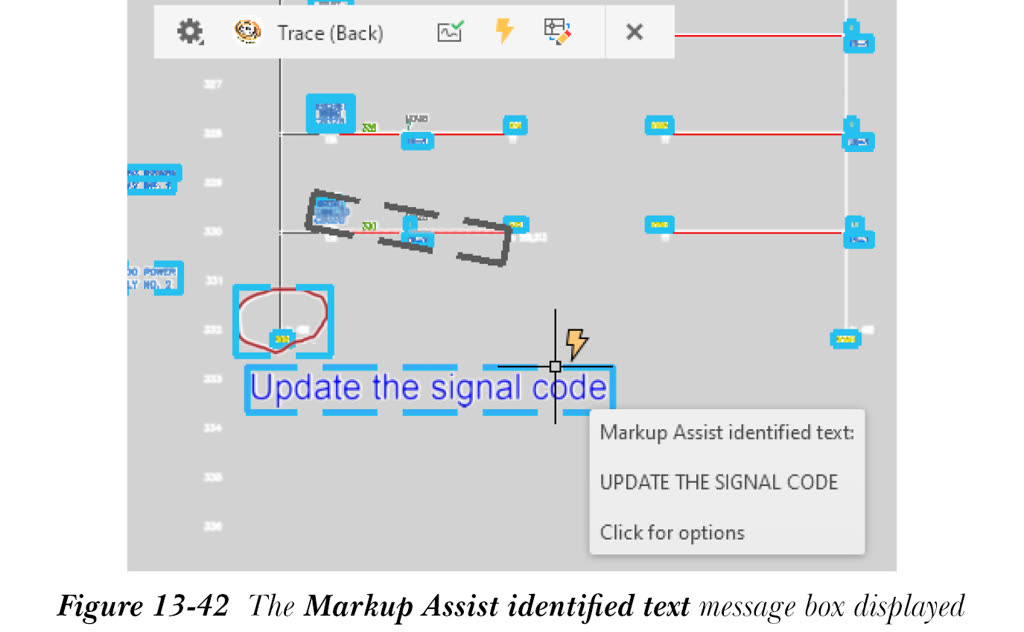

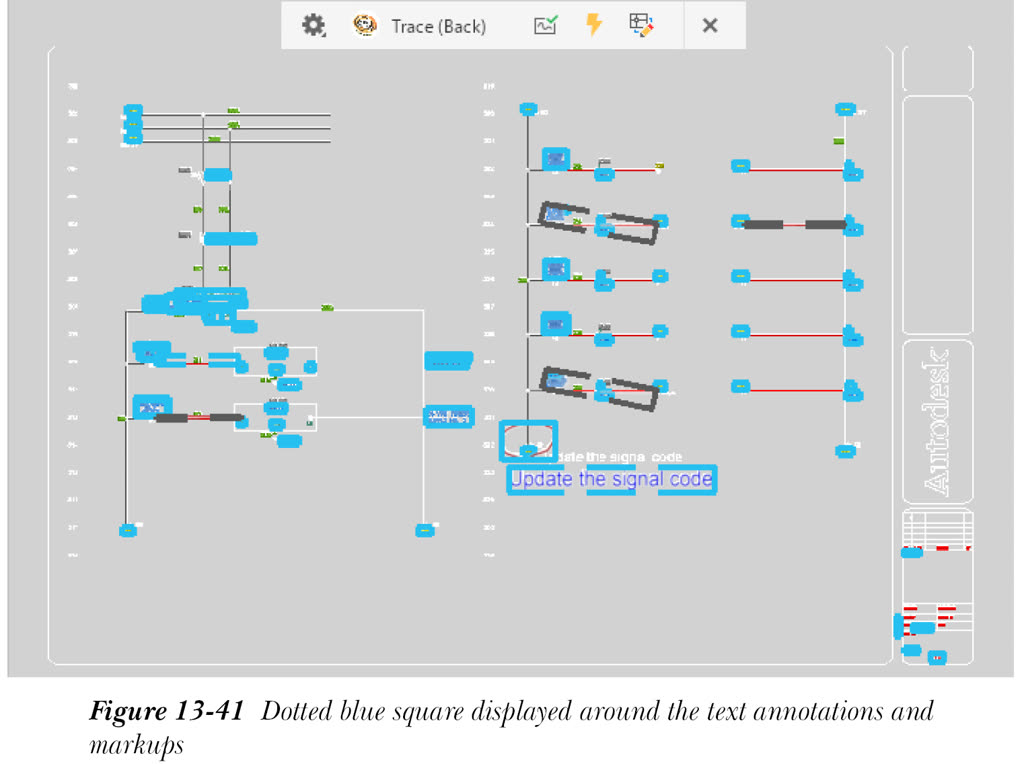

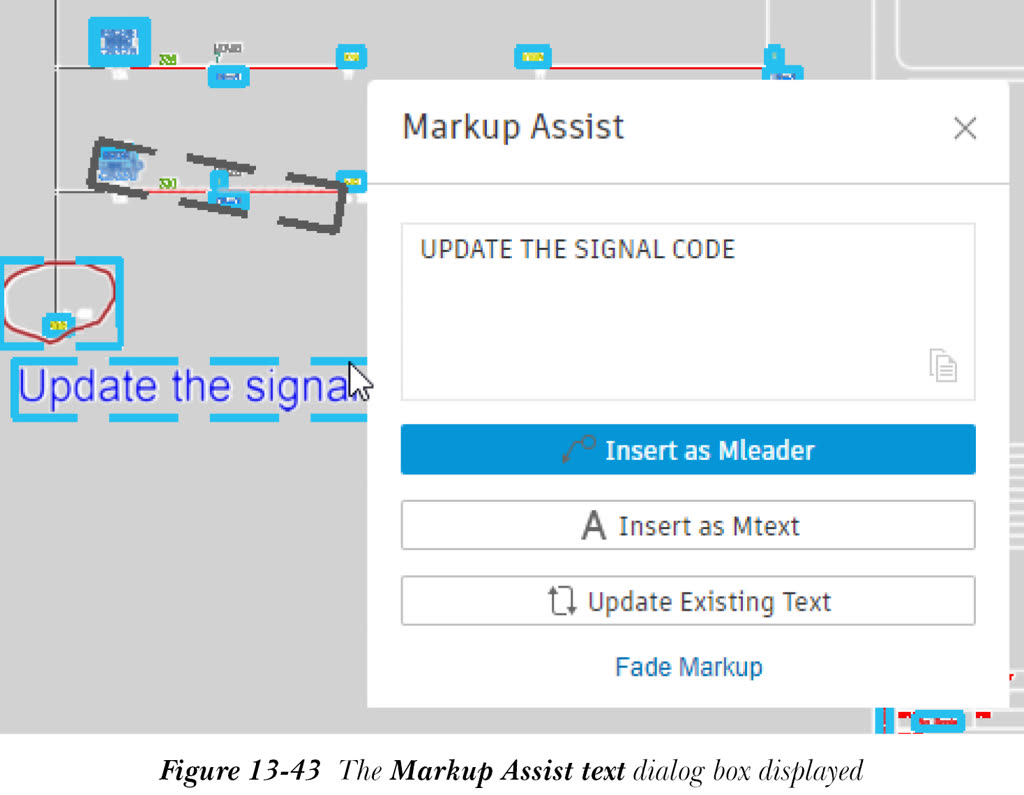

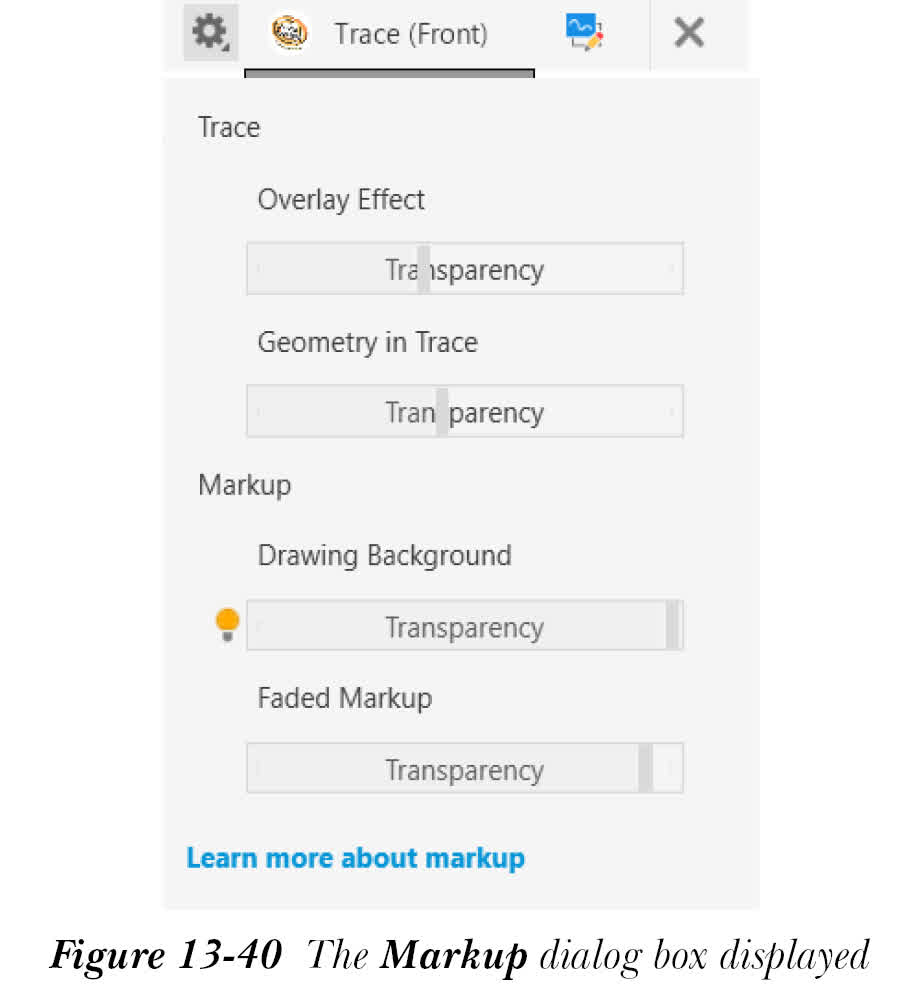

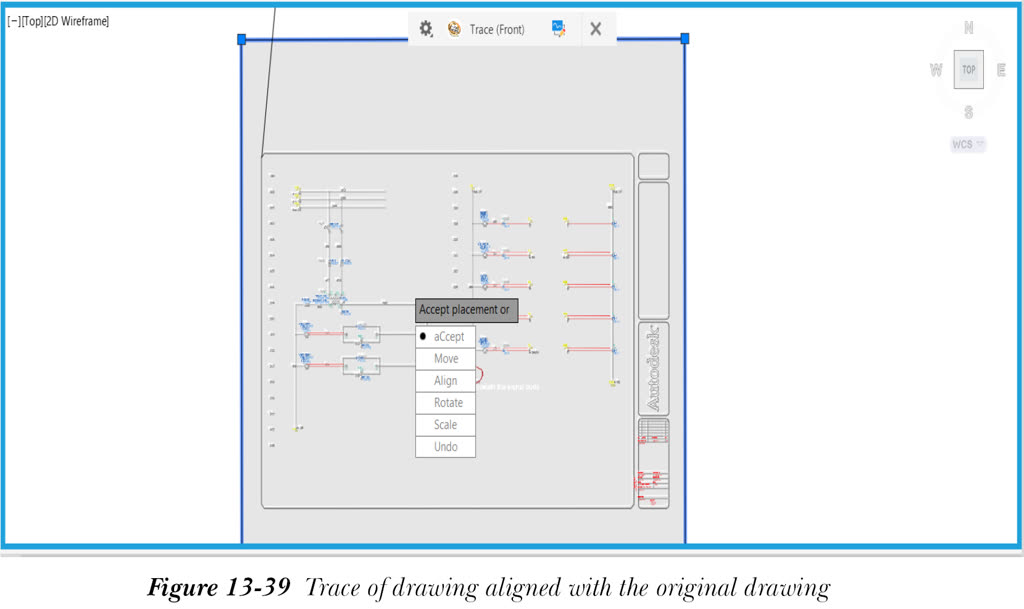

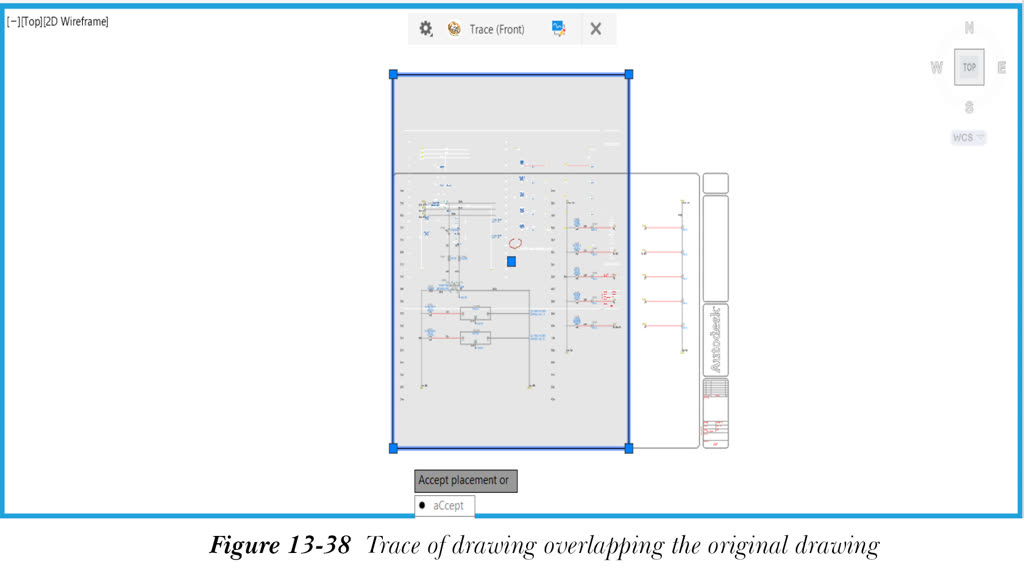

标记导入（Markup Import） 功能用于将图形文件的标记版本导入并放置在原始图形之上。使用此功能，您可以查看并轻松地将更改合并到图形中。您可以导入 PDF、PNG 或 JPG 类型的文件。使用此功能，您甚至可以在图形文件的打印版本中标记更改，拍摄照片，然后将其作为 JPG 或 PNG 文件导入。另一方面，标记辅助（Markup Assist） 功能用于将标记识别为文字、引线和修订云线。

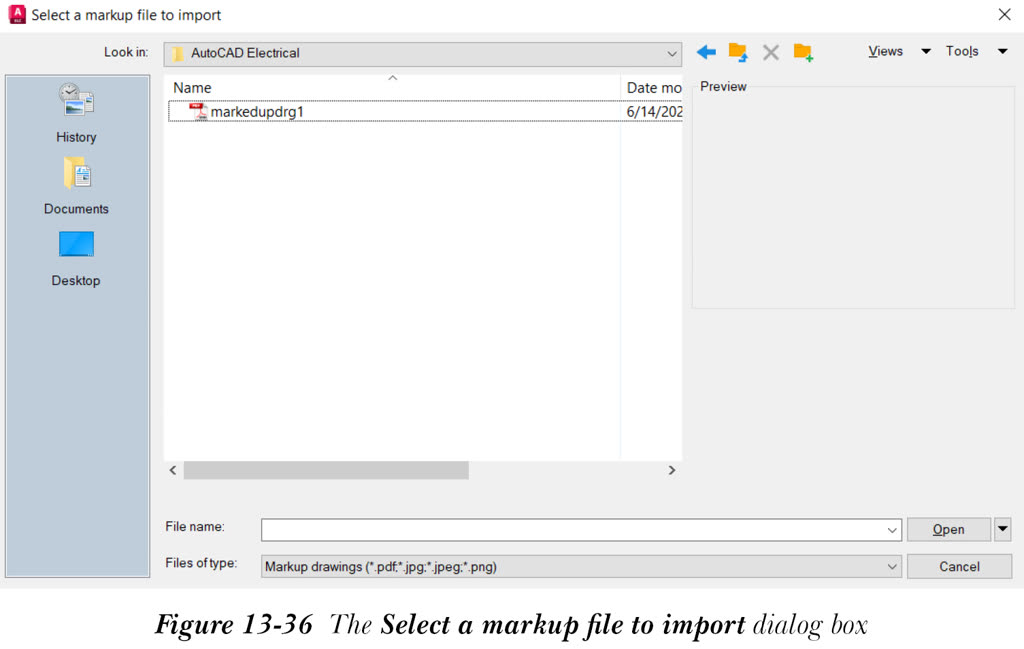

要导入图形文件的标记版本，请从“协作”选项卡的“跟踪”面板中选择 标记导入（Markup Import） 工具；欢迎使用新的标记体验 对话框将显示。在此对话框中，选择 我了解 按钮。这样做后，选择要导入的标记文件 对话框将显示，参见图 13-36。
