教程 3

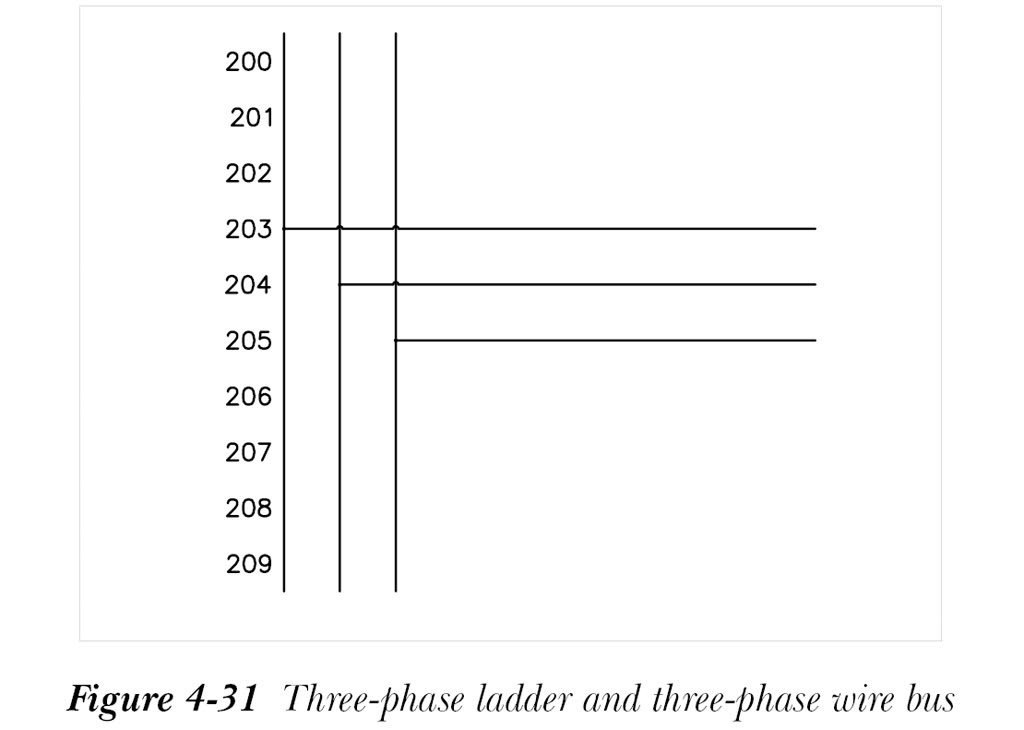

在本教程中，您将插入三相梯形图，并向图形中添加三相导线母线，如图 4-31 所示。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 创建新图形 C04_tut03.dwg。
b. 将三相梯形图插入图形中。
c. 插入三相导线母线。
d. 保存图形文件。
创建新图形
- 在 CADCIM 项目的 TUTORIALS 子文件夹中创建名为
C04_tut03.dwg的新图形。有关创建图形的方法，请参见第 2 章教程 1。
将三相梯形图插入图形中
-
从“原理图 > 插入导线/导线编号 > 插入梯形图”下拉列表中选择
插入梯形图（Insert Ladder）工具；将显示“插入梯形图”对话框。 - 在此对话框中，从“相”区域中选择“三相”单选按钮。
- 在“相”区域的“间距”编辑框中输入 1。
- 在“间距”区域的“间距”编辑框中输入 1。
- 在“第 1 个参考”编辑框中输入 200，以指定梯形图行参考的起始。接下来，在“索引”编辑框中输入 1，并在“梯级”编辑框中输入 10。
-

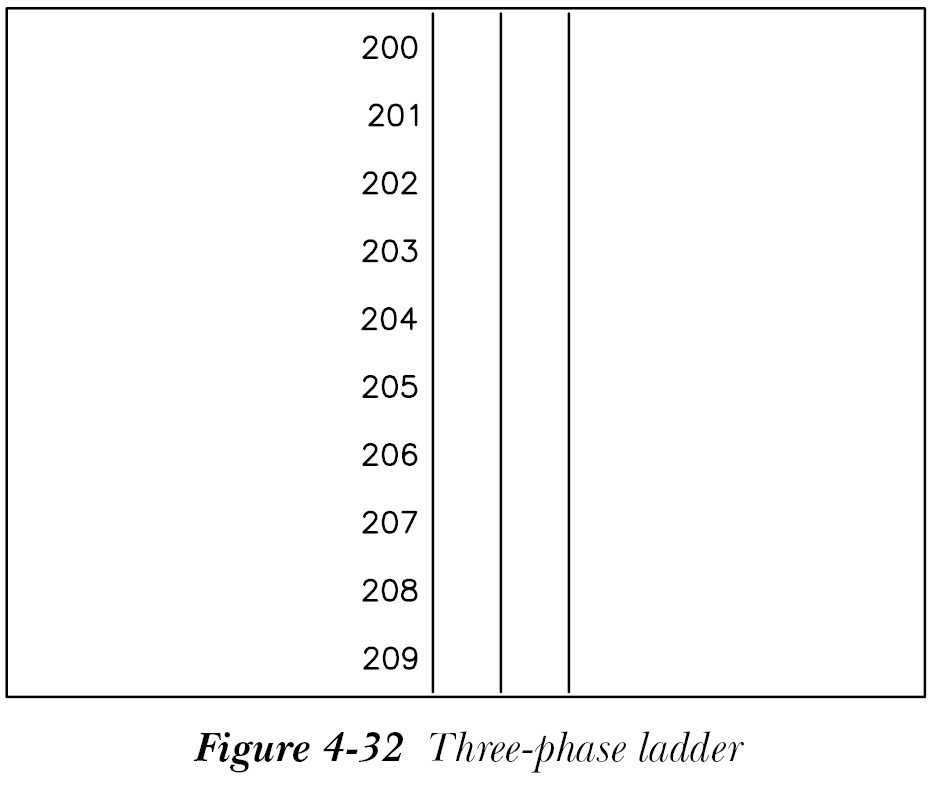

选择“确定”；系统将提示您指定第一个梯级的起始位置。在命令提示下输入 8, 15，然后按
Enter键；梯形图将插入到您的图形中，如图 4-32 所示。
将三相导线母线插入图形中
-

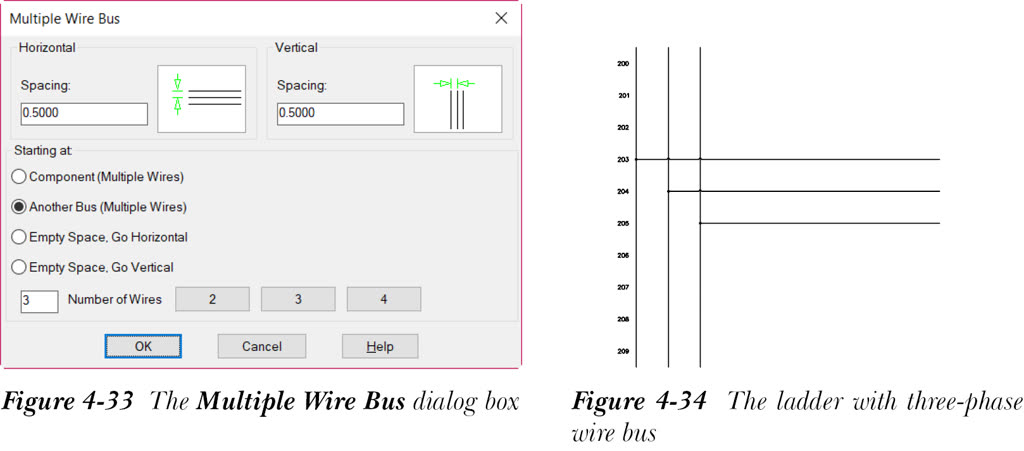

从“原理图”选项卡的“插入导线/导线编号”面板中选择
多重母线（Multiple Bus）工具；将显示“多重导线母线”对话框，如图 4-33 所示。 - 在“水平”和“垂直”区域的“间距”编辑框中均输入 1。
在此对话框中，默认情况下，在“起始于”区域中选中“另一母线（多重导线）”单选按钮，并在“导线数”编辑框中显示值 3。
- 选择“确定”按钮；屏幕上将出现一个选择框。在参考 203 处的第一条（最左侧）垂直母线上选择起点。将光标向右移动到所需长度，并在图形区域中指定端点。接下来，在屏幕上单击。
- 在屏幕上右键单击或按
Enter键退出命令。具有三相导线母线的梯形图如图 4-34 所示。
保存图形
- 从“应用程序菜单”中选择“保存”以保存
C04_tut03.dwg图形文件。
