导线
导线是一股拉长的拉制金属丝，通常呈圆柱形。它们用于传输电力和电信信号。导线的标准尺寸由线规决定。
当导线放置在 AutoCAD Electrical 定义的导线图层上时，它们就是 AutoCAD 直线。默认情况下，图形中存在 WIRES 导线图层。在 AutoCAD Electrical 中，您可以根据需要创建任意数量的导线图层。您还可以为导线指定导线编号，这些编号将包含在各种导线连接报表中。如果两个导线段，或者一个导线段与一个元件，落在另一导线段或元件任意部分的捕捉距离内，则认为它们是连接的。如果多条导线连接在一起，就形成一个导线网络。在下一节中，您将了解导线类型以及在图形中插入导线的方法。
将导线插入图形
在本节中，您将了解不同类型的导线，并学习如何将它们插入图形中。您可以在导线图层上水平、垂直或以 22.5、45 或 67.5 度角插入导线段。
插入单条导线
功能区：原理图 > 插入导线/导线编号 > 导线下拉列表 > 导线
工具栏：ACE:主电气 > 插入导线
或 ACE:导线 > 插入导线
菜单：导线 > 插入导线
命令：AEWIRE
导线（Wire） 工具用于插入导线。要插入导线，请从“原理图”选项卡的“插入导线/导线编号”面板中选择 导线（Wire） 工具；系统将提示您指定导线的起点。您可以使用定点设备选择点，或在命令提示下输入其坐标。选择导线起点后，AutoCAD Electrical 将提示您输入导线的端点。指定您希望终止导线的端点；将在两个指定点之间绘制一条导线。您可以在命令提示下输入 H 或 V 来水平或垂直指定端点。此时，您可以继续选择点，或按 ESC 键或按两次 ENTER 键退出 导线（Wire） 工具。调用 导线（Wire） 工具时显示的命令序列如下。
选择导线工具
当前导线类型: “WIRES”
指定导线起点或 [导线类型(T)/X=显示连接]: 指定导线起点或输入选项（这些选项将在下面讨论）。
指定导线终点或 [V=垂直起始 H=水平起始 TAB: 碰撞关闭 继续]: 。
指定导线起点或 [挪移(S)/导线类型(T)/X=显示连接]: 按 ESC 退出命令。
上述命令序列中的选项将在下面讨论。
导线类型

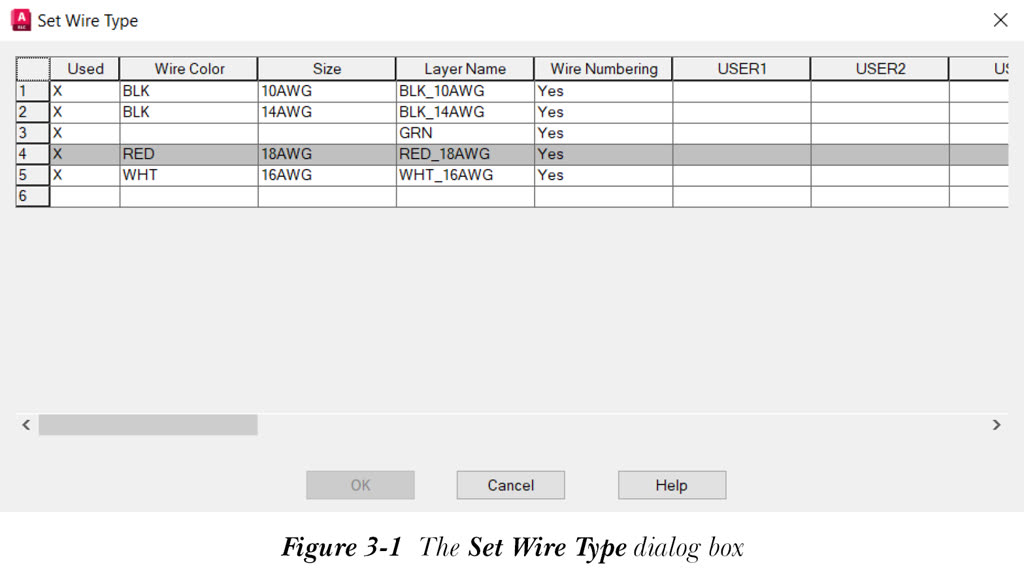

调用 导线（Wire） 工具后，命令窗口将显示当前正在使用的导线类型。您可以在命令提示下输入 T 来更改导线类型。为此，请在“指定导线起点或 [导线类型(T)/X=显示连接]”提示下输入 T 并按 ENTER 键；“设置导线类型”对话框将显示，如图 3-1 所示。此对话框用于为新导线设置导线类型。“设置导线类型”对话框显示活动图形中使用的导线类型。此对话框包含多个列，如“已使用”、“导线颜色”、“尺寸”、“图层名”、“导线编号”、“USER1”和“USER2”。
这些列提供有关图层名、用户定义特性和导线特性（即颜色、尺寸等）的信息。这些列还指示导线编号是否将包含在所选导线图层的导线中。“设置导线类型”对话框中的列将在本章后面讨论。请注意，导线类型的特性是通过图层控制的。接下来，从“图层名”列中选择一种导线类型；“确定”按钮将被激活。选择“确定”按钮；导线的导线类型将自动更改为在“设置导线类型”对话框中选择的导线类型，并将在“当前导线类型”提示下显示。现在，您可以继续插入指定的导线类型。
注意
只有在图形中已定义导线类型时，导线类型列表才会显示在“设置导线类型”对话框中。定义导线类型的过程将在本章后面讨论。
X=显示连接
如果在命令提示下输入 X 并按 ENTER 键，图形中的导线连接点将显示。此外，绿色十字标记（X）将显示在元件的导线连接点位置。请注意，只有在图形中存在元件时，才会显示这些绿色十字标记（X）。从图形中选择元件；导线将绘制到最近的连接点。您将在后面的章节中学习如何将元件插入图形。从“视图”菜单中选择“重画”以从导线连接点移除这些绿色十字标记（X）。
V=垂直起始/H=水平起始/继续
如果在命令提示下输入 V，导线将垂直绘制；如果在命令提示下输入 H，导线将水平绘制。同样，如果在命令提示下输入 Continue 或 C，命令将继续执行，直到您按 ENTER 键。
挪移/导线类型/X=显示连接
此命令提示在您指定导线端点后按 ENTER 键时显示。在命令提示下输入 S；光标将在屏幕上变为选择框，并提示您选择元件、导线或导线编号。从图形中选择导线、导线编号或元件，以根据您的要求移动它们。挪移（Scoot） 工具将在后面的章节中详细讨论。
以一定角度插入导线

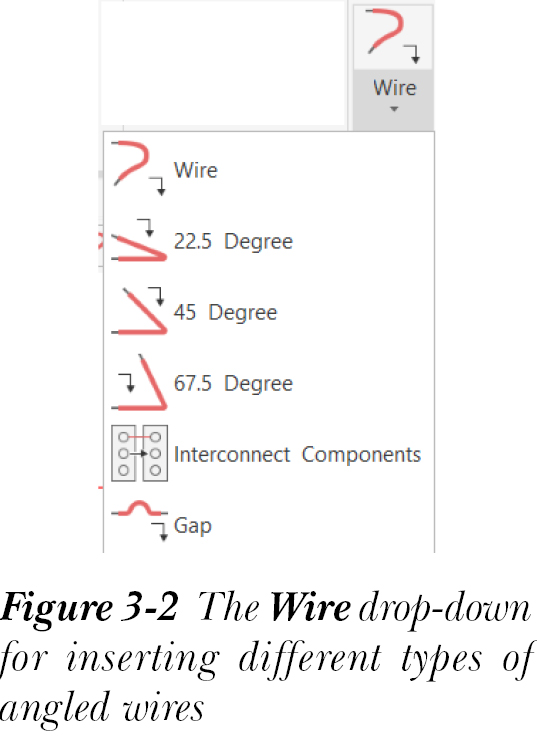

您还可以以特定角度插入导线。为此，请单击“原理图”选项卡的“插入导线/导线编号”面板中 导线（Wire） 工具上的向下箭头；将显示“导线”下拉列表，如图 3-2 所示。下面将讨论三个选项，即 22.5 度、45 度和 67.5 度。
插入 22.5 度导线
功能区：原理图 > 插入导线/导线编号 > 导线下拉列表 > 22.5 度
工具栏：ACE:主电气 > 插入导线 > 插入 22.5 度导线
或 ACE:导线 > 插入 22.5 度导线
菜单：导线 > 角度导线 > 插入 22.5 度导线
命令：AE225WIRE
22.5 度（22.5 Degree） 工具用于以 22.5 度角插入导线。为此，请从“原理图”选项卡的“插入导线/导线编号”面板中的“导线”下拉列表中选择 22.5 度（22.5 Degree） 工具；系统将提示您为 22.5 度导线选择元件或分支。您可以使用定点设备指定点，或在命令提示下输入其坐标。选择导线起点后，系统将提示您指定导线的端点。指定您希望终止导线的端点；将在两个指定点之间绘制一条导线。此时，您可以继续选择点，或按 ESC 键退出 22.5 度（22.5 Degree） 工具。调用 22.5 度（22.5 Degree） 工具时显示的命令序列如下。
选择 22.5 度工具
当前导线类型: “WIRES”
选择 22.5 度导线的元件或分支 [T=导线类型, X=显示连接]: 选择 22.5 度角导线的元件或分支。
指定导线终点或 [继续]: 指定导线的端点或输入 Continue/C 以继续导线。
指定导线终点或 [继续]:
选择 22.5 度导线的元件 [N=九十度, T=导线类型, X=显示连接]: 按 ESC 退出命令。

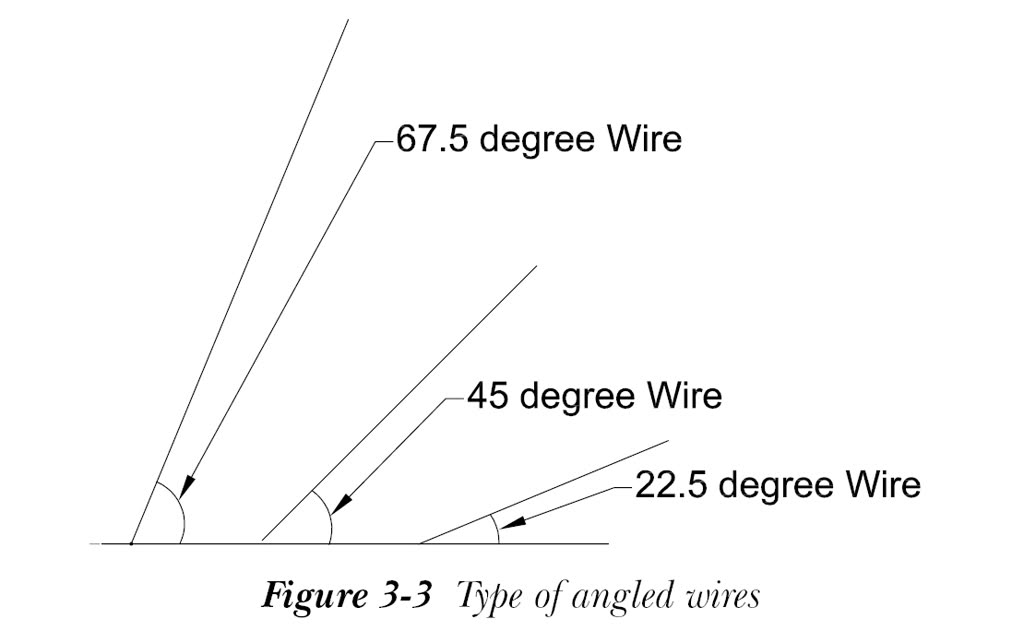

在上述命令序列中，如果在命令提示下输入 T，“设置导线类型”对话框将显示，这已在前面讨论过。如果在命令提示下输入 X，导线连接点将显示在图形中。同样，如果在命令提示下输入 C 或 Continue，它将继续执行命令，直到您按 ESC 键。22.5 度导线如图 3-3 所示。
插入 45 度导线
功能区：原理图 > 插入导线/导线编号 > 导线下拉列表 > 45 度
工具栏：ACE:主电气 > 插入导线 > 插入 45 度导线
或 ACE:导线 > 插入 45 度导线
菜单：导线 > 角度导线 > 插入 45 度导线
命令：AE45WIRE
45 度（45 Degree） 工具用于以 45 度角插入导线。为此，请从“原理图”选项卡的“插入导线/导线编号”面板中的“导线”下拉列表中选择 45 度（45 Degree） 工具；系统将提示您为 45 度导线选择元件或分支。您可以使用定点设备指定点，或输入其坐标。选择导线起点后，系统将提示您输入导线的端点。指定端点；将在两点之间绘制一条 45 度导线，参见图 3-3。此时，您可以继续选择点，或按 ESC 键终止 45 度（45 Degree） 工具。
调用 45 度（45 Degree） 工具时显示的命令序列如下。
选择 45 度工具
当前导线类型: “WIRES”
选择 45 度导线的元件或分支 [T=导线类型, X=显示连接]: 选择 45 度角导线的元件或分支。
指定导线终点或 [继续]: 指定导线的端点或输入 Continue/C 以继续导线。
指定导线终点或 [继续]:
选择 45 度导线的元件 [N=九十度, T=导线类型, X=显示连接]: 按 ESC 退出命令。
插入 67.5 度导线
功能区：原理图 > 插入导线/导线编号 > 导线下拉列表 > 67.5 度
工具栏：ACE:主电气 > 插入导线 > 插入 67.5 度导线
或 ACE:导线 > 插入 67.5 度导线
菜单：导线 > 角度导线 > 插入 67.5 度导线
命令：AE675WIRE
67.5 度（67.5 Degree） 工具用于以 67.5 度角绘制导线。为此，请从“原理图”选项卡的“插入导线/导线编号”面板中的“导线”下拉列表中选择 67.5 度（67.5 Degree） 工具；系统将提示您为 67.5 度导线选择元件或分支。使用定点设备指定点，或输入其坐标。选择导线起点后，系统将提示您指定导线的端点。指定端点；将在指定点之间绘制 67.5 度导线，参见图 3-3。此时，您可以继续选择点，或按 ESC 键终止 67.5 度（67.5 Degree） 工具。调用 67.5 度（67.5 Degree） 工具时显示的命令序列如下。
选择 67.5 度工具
当前导线类型: “WIRES”
选择 67.5 度导线的元件或分支 [T=导线类型, X=显示连接]: 选择 67.5 度角导线的元件或分支。
指定导线终点或 [继续]: 指定导线的端点或输入 Continue/C 以继续导线。
指定导线终点或 [继续]:
选择 67.5 度导线的元件 [N=九十度, T=导线类型, X=显示连接]: 按 ESC 退出命令。
插入多重母线布线
功能区：原理图 > 插入导线/导线编号 > 多重母线
工具栏：ACE:主电气 > 插入导线 > 多重导线母线
或 ACE:导线 > 多重导线母线
菜单：导线 > 多重导线母线
命令：AEMULTIBUS

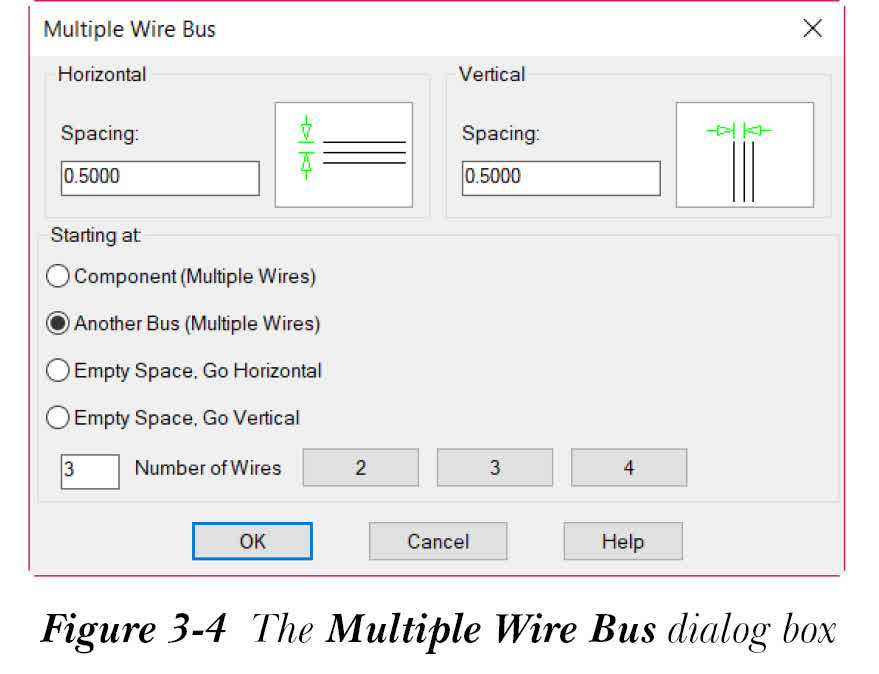

多重母线（Multiple Bus） 工具用于绘制多重导线母线。当您想要创建三相回路、点对点接线图等时，此工具非常有用。要绘制多重导线母线，请从“原理图”选项卡的“插入导线/导线编号”面板中选择 多重母线（Multiple Bus） 工具；“多重导线母线”对话框将显示，如图 3-4 所示。下面将讨论此对话框中的不同区域和选项。
水平区域
在“水平”区域的“间距”编辑框中指定母线中两条相邻导线之间的水平间距。默认情况下，此编辑框中显示 0.5000。
垂直区域
在“垂直”区域的“间距”编辑框中指定母线中两条相邻导线之间的垂直间距。默认情况下，此编辑框中显示 0.5000。
起始于区域
此区域用于指定导线的起点。下面将讨论此区域中的选项。
元件（多重导线）
“元件（多重导线）”单选按钮用于在元件的导线连接点处开始母线导线。请注意，您可以使用窗口选择方法选择元件的连接点。选择此单选按钮后，“导线数目”编辑框将不可用。
选择“元件（多重导线）”单选按钮时 AEMULTIBUS 命令的命令序列如下。
命令: AEMULTIBUS
窗口选择起始导线连接点: 使用窗口选择方法选择元件的连接点。
到 (T=导线类型)(继续/翻转):
在命令提示下输入 C 以继续命令，输入 F 以直角翻转导线。
另一条母线（多重导线）
“另一条母线（多重导线）”单选按钮用于从现有母线或导线组开始分支母线。默认情况下，“另一条母线（多重导线）”单选按钮处于选中状态。从“多重导线母线”对话框中选择“确定”按钮；系统将提示您选择现有导线以开始多相母线连接。选择现有导线；新母线的第一条导线将连接到现有导线中的拾取点，当您缓慢移动光标经过底层导线时，新母线的其余导线将连接到这些底层导线。另外请注意，如果您插入的导线数量超过用于形成交叉点的现有导线数量，则将在第一条现有导线上创建额外的导线。
选择“另一条母线 [多重导线]”单选按钮时 AEMULTIBUS 命令的命令序列如下。
命令: AEMULTIBUS
选择现有导线以开始多相母线连接: 选择现有导线以开始多相母线连接。
要终止命令，请按 ESC。
空白空间，水平延伸
“空白空间，水平延伸”单选按钮用于在空白空间中开始水平母线。为此，请选择“空白空间，水平延伸”单选按钮，然后从“多重导线母线”对话框中选择“确定”按钮；系统将提示您指定第一相的起点。在空白空间中指定起点；系统将提示您指定端点。根据您的要求移动光标；水平多重导线母线将插入到图形中。接下来，按 ESC 键退出命令。
选择“空白空间，水平延伸”单选按钮时 AEMULTIBUS 命令的命令序列如下。
命令: AEMULTIBUS
第 1 相的起点或 [导线类型(T)]: 指定第 1 相的起点。
空白空间，垂直延伸
选择“空白空间，垂直延伸”单选按钮以从您在空白空间中指定的点开始垂直母线。
选择“空白空间，垂直延伸”单选按钮时 AEMULTIBUS 命令的命令序列如下。
命令: AEMULTIBUS
第 1 相的起点或 [导线类型(T)]: 指定第 1 相的起点。
导线数目
“导线数目”编辑框用于指定您想要插入图形中的导线数量。为此，请在“导线数目”编辑框中输入导线数量。或者，选择“导线数目”编辑框旁边的 2、3 或 4 按钮，以轻松选择最常用的多重导线数量：2、3 或 4。例如，如果您在“导线数目”编辑框中输入 3，将创建三相母线布线。请注意，如果您选择“元件（多重导线）”单选按钮，此编辑框将不可用。
