自定义图标菜单
功能区：原理图 > 其他工具 > 图标菜单向导
工具栏：ACE:主电气 2 > 符号构建器 > 图标菜单向导
或 ACE:其他 > 图标菜单向导
菜单：元件 > 符号库 > 图标菜单向导
命令：AEMENUWIZ

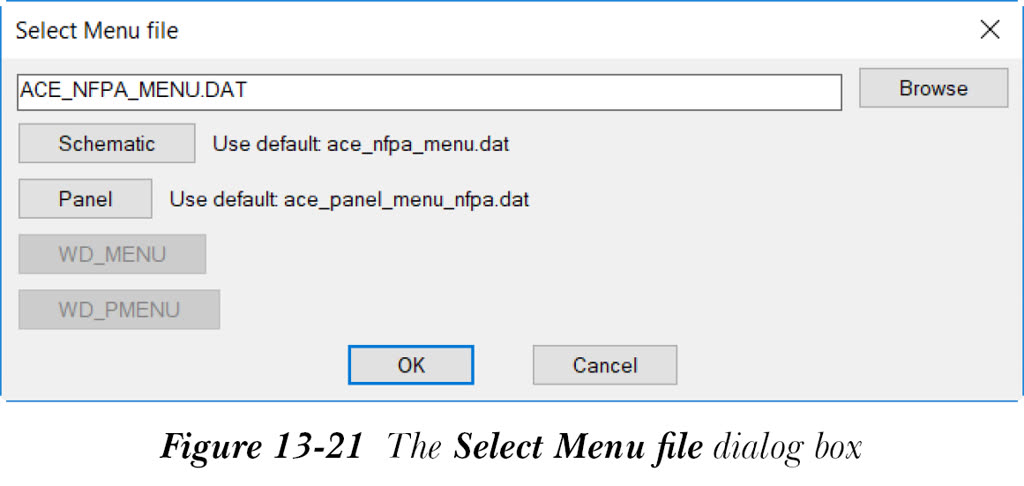

您可以使用 图标菜单向导（Icon Menu Wizard） 工具自定义图标菜单。图标菜单向导 工具用于修改或添加原理图符号或面板符号的图标到图标菜单中。使用此工具，您可以创建新的子菜单、添加用于插入元件或回路的图标、删除图标、剪切、复制和粘贴图标。要修改图标菜单，请从“原理图”选项卡的“其他工具”面板中选择 图标菜单向导 工具；“选择菜单文件”对话框将显示，如图 13-21 所示。
使用此对话框，您可以编辑默认菜单文件，如用于原理图符号的 ace_nfpa_menu.dat 和用于面板符号的 ace_panel_menu.dat。接下来将讨论此对话框中的选项。
注意
您可以使用任何文本编辑器编辑图标菜单文件 (.dat)，但如果您使用 图标菜单向导 工具，修改这些文件将更加容易。

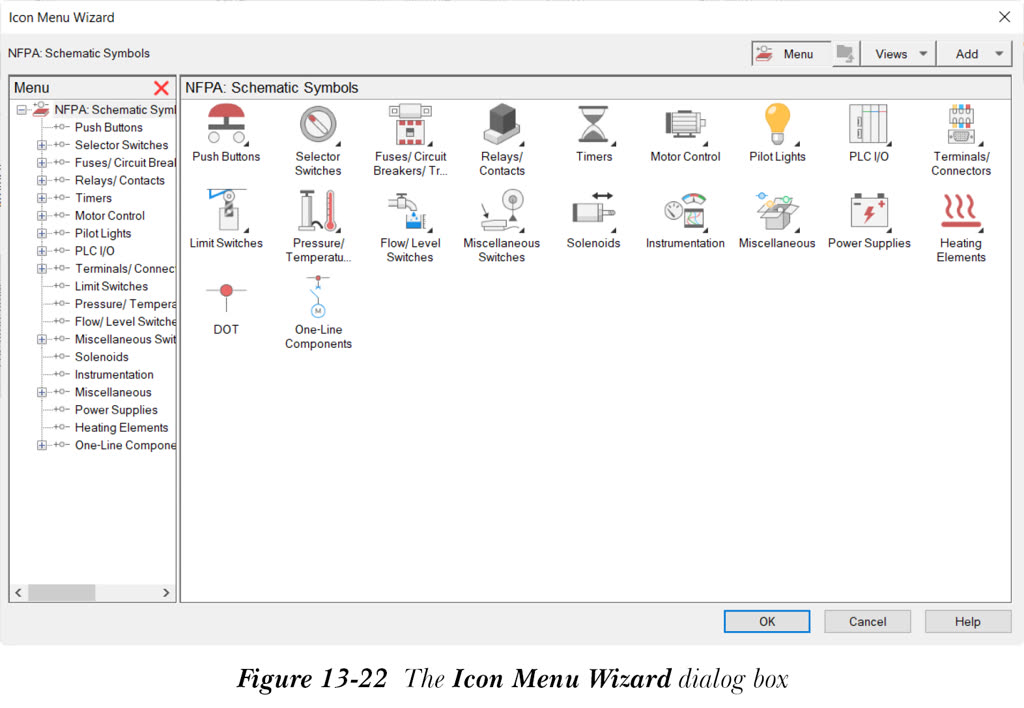

现在，在编辑框中输入您需要编辑的图标菜单文件的名称。或者，您可以选择“浏览”按钮来选择图标菜单文件。当您选择此按钮时，“选择 .dat 图标菜单文件”对话框将显示。接下来，从此对话框中选择 *.dat 文件并选择“打开”按钮；图标菜单 (.dat) 文件的名称和路径将显示在编辑框中。您也可以选择“原理图”按钮在编辑框中显示默认原理图图标菜单文件。如果您选择“面板”按钮，将显示默认面板图标菜单文件。默认情况下，编辑框中显示 ACE_NFPA_MENU.DAT 文件。接下来，在“选择菜单文件”对话框中单击“确定”按钮；“图标菜单向导”对话框将显示，如图 13-22 所示。
“图标菜单向导”对话框中的选项与前面章节中讨论的“插入元件”或“插入封装”对话框中的选项几乎相似，但“图标菜单向导”对话框有一个额外的下拉列表“添加”。接下来将讨论此下拉列表。
注意
您无法使用“图标菜单向导”对话框插入元件。
添加

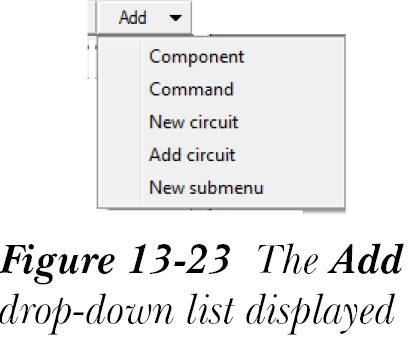

“添加”下拉列表中的选项用于在菜单中添加元件、命令、新回路、现有回路和子菜单图标。单击“添加”下拉列表，将显示各种选项，如图 13-23 所示。
您也可以通过右键单击“图标菜单向导”对话框的符号预览窗口（显示图标的位置）来访问此下拉列表中存在的选项。接下来将讨论此下拉列表中最常用的选项。
元件

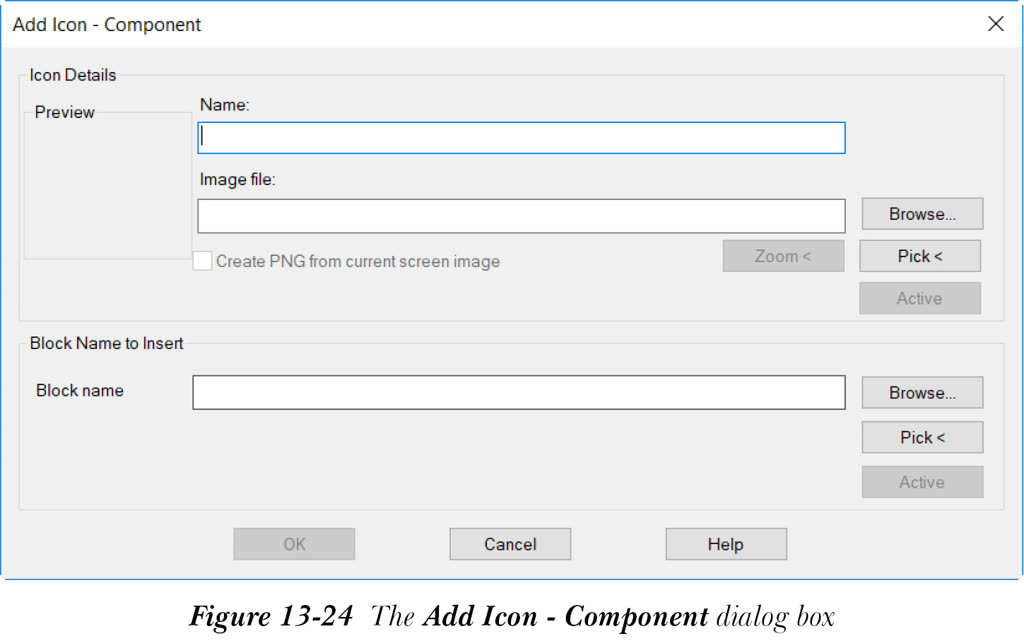

“元件”选项用于在菜单中添加元件图标，可用于在图形中插入元件。要添加元件的图标，请从“添加”下拉列表中选择“元件”选项；“添加图标 - 元件”对话框将显示，如图 13-24 所示。
此外，如果您右键单击“图标菜单向导”对话框的符号预览窗口，将显示一个快捷菜单。您可以从快捷菜单中选择“添加图标 > 元件”以显示“添加图标 - 元件”对话框。请注意，此对话框中的大多数选项与“创建新回路”对话框中的选项类似，已在第 7 章中讨论过。“添加图标 - 元件”对话框的“要插入的块名称”区域中的其余选项将在接下来讨论。
要插入的块名称区域
在“要插入的块名称”区域中，您可以指定符号的块名称。此区域中的选项将在接下来讨论。
在“块名称”编辑框中输入符号块名称。您也可以通过选择“浏览”或“拾取”按钮来指定块名称。
在“添加图标 - 元件”对话框中指定选项后，“确定”按钮将激活。单击“确定”按钮；图标将在“图标菜单向导”对话框中创建。
新回路
“新回路”选项用于创建新回路并在“图标菜单向导”对话框中添加新回路的图标。要创建新回路并添加图标，请从“添加”下拉列表中选择“新回路”选项；“创建新回路”对话框将显示。此对话框中的选项已在第 7 章中讨论过。接下来，根据您的要求在“创建新回路”对话框中指定选项。单击“确定”按钮；系统将提示您指定回路的基点，并且“图标菜单向导”对话框将消失。接下来，指定基点；系统将提示您选择对象。选择对象并按 Enter 键；“图标菜单向导”对话框将再次出现，回路的图标将添加到“图标菜单向导”对话框中。图标的预览将显示在此对话框符号预览窗口中现有图标图像的末尾。
添加回路

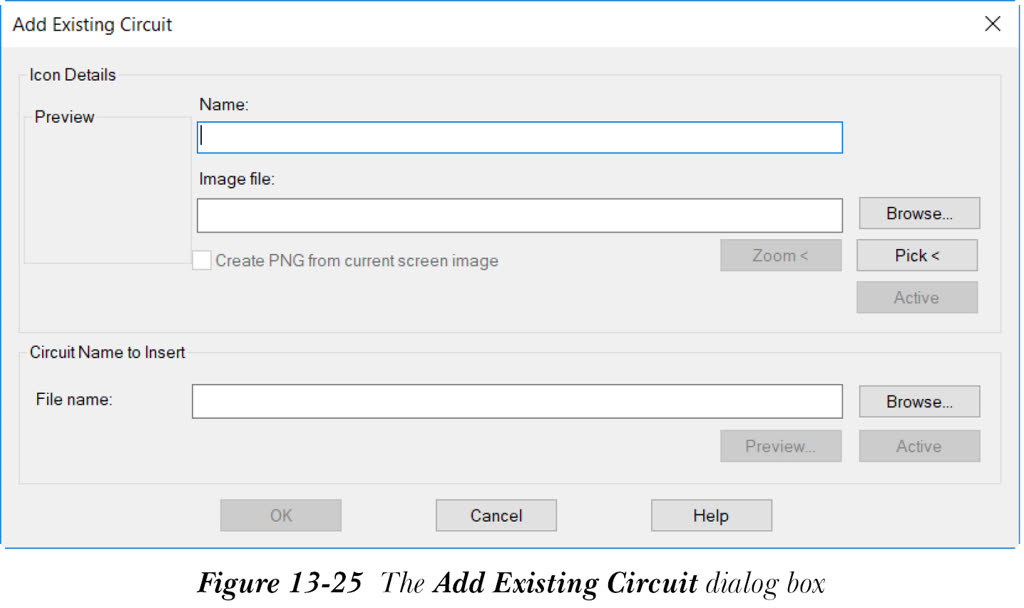

“添加回路”选项用于将现有回路的图标添加到“图标菜单向导”对话框中。为此，请从“添加”下拉列表中选择“添加回路”选项；“添加现有回路”对话框将显示，如图 13-25 所示。
“添加现有回路”对话框中的选项与“创建新回路”对话框几乎相似。“添加现有回路”对话框中的其余选项将在接下来讨论。
要插入的回路名称区域
“要插入的回路名称”区域用于指定要插入的回路的名称。在“文件名”编辑框中输入文件名。或者，您可以选择“浏览”按钮来指定图形文件的名称和路径。您也可以选择“活动”按钮在此编辑框中显示并使用活动图形的图形名称。选择“预览”按钮以预览图形文件。
在“添加现有回路”对话框中指定所需选项后，单击“确定”按钮；回路的图标将添加到“图标菜单向导”对话框中，其预览将显示在此对话框符号预览窗口中现有图标图像的末尾。
新子菜单

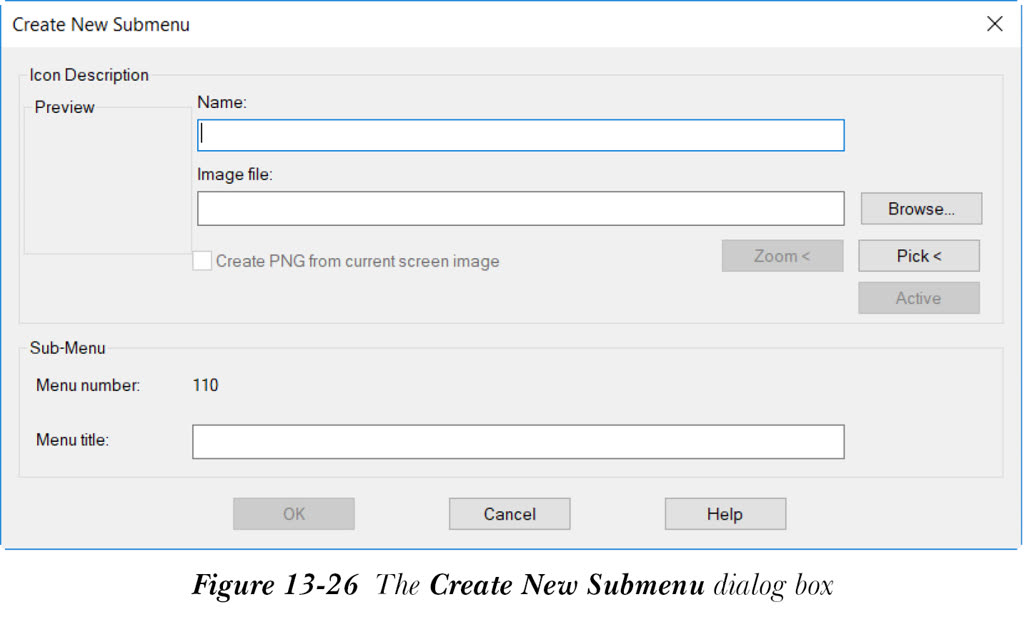

“新子菜单”选项用于添加子菜单页面的图标。为此，请从“添加”下拉列表中选择“新子菜单”选项；“创建新子菜单”对话框将显示，如图 13-26 所示。
此对话框中的选项与“添加图标 - 元件”对话框类似，已在前面讨论过。此对话框中的其余选项将在接下来讨论。
子菜单区域
“子菜单”区域用于指定子菜单的标题。此外，此区域显示子菜单页面的菜单编号。
子菜单页面的菜单编号将显示在“菜单编号”的右侧。此编号仅供您参考。在“菜单标题”编辑框中指定子菜单的标题，稍后将在“插入元件”对话框中使用。
在“创建新子菜单”对话框中指定所需选项后，单击“确定”按钮；子菜单页面的图标将添加到“图标菜单向导”对话框中，其预览将显示在此对话框符号预览窗口中现有图标图像的末尾。
如果您右键单击符号预览窗口，或右键单击“图标菜单向导”对话框中选定的图标，将显示一个快捷菜单。快捷菜单中的选项如下：
- 视图 > 带文字的图标、仅图标、列表视图
- 添加图标 > 元件、命令、新回路、添加回路
- 新子菜单
- 剪切
- 复制
- 粘贴
- 删除
- 特性
上述快捷菜单的所有选项已在上一节中讨论过。请注意，“视图”选项已在第 5 章中详细讨论过。
此外，如果您右键单击选定的图标，将显示一个快捷菜单。快捷菜单中的选项如下：视图、添加图标、新子菜单、剪切、复制、粘贴、删除和特性。除“特性”选项外，几乎所有选项都已在前面讨论过。使用“特性”选项，您可以修改现有符号图标的特性，如图标名称、图像、块名称等。单击“确定”按钮以覆盖 .dat 文件中的更改。
