手动插入封装

手动插入封装

功能区：面板 > 插入元件封装 > 插入封装下拉列表 > 手动

工具栏：ACE:面板布局 > 插入封装下拉列表 > 插入封装（手动）

或 ACE:元件封装 > 插入封装（手动）

菜单：面板布局 > 插入封装（手动）

命令：AEFOOTPRINTMAN

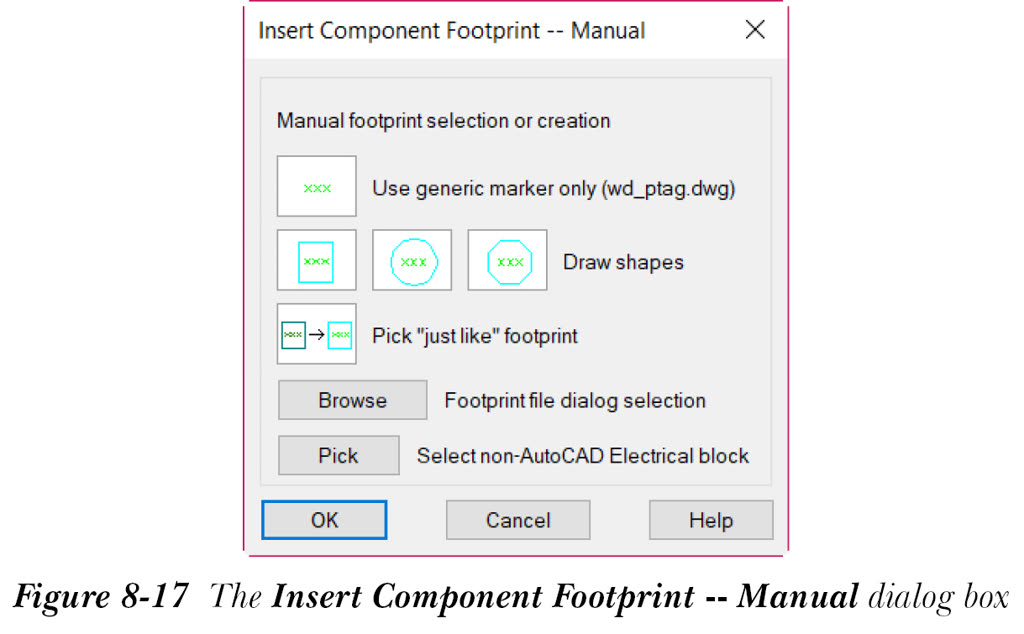

您可以手动插入封装。为此，请从“面板”选项卡的“插入元件封装”面板中选择“手动”工具，参见图 8-2；将显示“插入元件封装 -- 手动”对话框，如图 8-17 所示。此对话框中的选项已在前面讨论过。从此对话框中选择所需的封装形状。根据所选的封装形状，将提示您指定封装的位置。指定位置；将显示“面板布局 - 元件插入/编辑”对话框。在此对话框中指定所需选项，并选择“确定”按钮以将封装插入图形。
