编辑 PLC 模块
功能区：原理图 > 编辑元件 > 编辑元件下拉列表 > 编辑
工具栏：ACE:主电气 > 编辑元件
或 ACE:编辑元件 > 编辑元件
菜单：元件 > 编辑元件
命令：AEEDITCOMPONENT

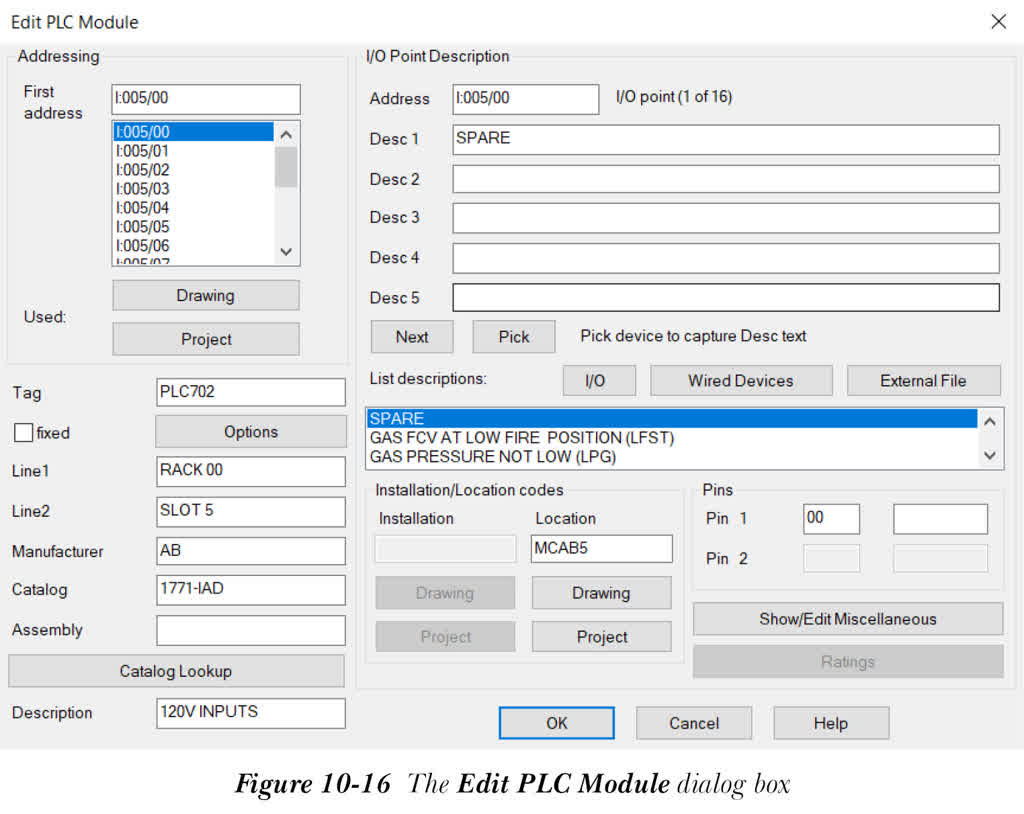

您可以编辑插入到图形中的 PLC 模块。为此，请从“原理图”选项卡的“编辑元件”面板中选择“编辑”工具；系统将提示您选择一个元件。从图形中选择所需的 PLC 模块；将显示“编辑 PLC 模块”对话框，如图 10-16 所示。在“编辑 PLC 模块”对话框中，您可以编辑 I/O 点描述、安装/位置代号、目录数据等。
接下来将讨论此对话框中的区域和选项。
寻址区域
“寻址”区域用于指定 PLC 模块的第一个 I/O 地址。接下来将讨论此区域中的选项。
起始地址
“起始地址”编辑框用于指定 PLC 模块的第一个 I/O 地址。或者，选择“起始地址”列表框中显示的可用 I/O 地址。在“起始地址”编辑框中指定第一个 I/O 地址后，您会注意到所选的 I/O 地址将自动显示在“I/O 点描述”区域的“地址”编辑框中。
图形
“图形”按钮用于从当前图形中选择 PLC 模块的第一个 I/O 地址。为此，请选择“图形”按钮；将显示“PLC I/O 点列表（此图形）”对话框。此对话框显示当前图形中已使用的 PLC I/O 地址列表。您可以从显示的列表中选择第一个 I/O 地址。
项目
选择此按钮后，将显示“已使用的 PLC I/O 点”对话框。此对话框列出了活动项目中使用的地址。您可以从此列表中选择 I/O 点地址。此外，您会注意到，如果所选的 I/O 地址具有起始地址和 I/O 点描述，则“起始地址”和“地址”编辑框中的值将自动更改。
注意

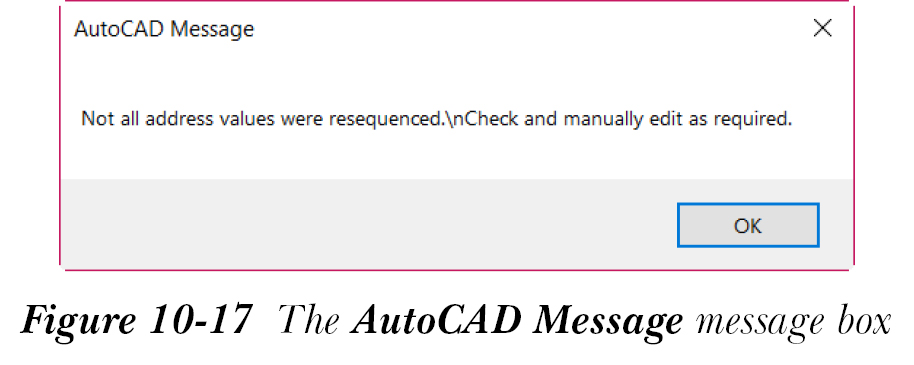

当您在“寻址”区域的“起始地址”编辑框中手动指定第一个 I/O 点地址，并单击“编辑 PLC 模块”对话框中的任何其他选项时，将显示“I/O 寻址”对话框。在此对话框中选择所需的选项。执行此操作后，如果显示“AutoCAD 消息”消息框，通知您所有地址值未重新排序，请选择“AutoCAD 消息”消息框中的“确定”按钮，参见图 10-17。要重新排序剩余的地址，您需要手动进行。
标记
“标记”编辑框用于显示 PLC 模块的标记名称。
固定
如果您选择“固定”复选框，则在自动重标记期间不会更新元件标记。默认情况下，此复选框处于清除状态。
选项
当您单击“选项”按钮时，将显示“选项:标记格式‘族’替代”对话框。使用此对话框，您可以为标记格式的 %F 部分替换固定的文本字符串。
行 1 和行 2
“行 1”和“行 2”编辑框用于指定 PLC 模块的附加描述。
制造商
“制造商”编辑框用于指定 PLC 模块 I/O 点的制造商编号。
目录
“目录”编辑框用于指定 PLC 模块 I/O 点的目录值。
装配
“装配”编辑框用于指定 PLC 模块 I/O 点的装配代号。此代号用于将多个零件号关联在一起。
目录查阅
此按钮用于指定 PLC 模块的目录、制造商和装配代号信息。
描述
“描述”编辑框显示模块的描述。您可以编辑此描述。
I/O 点描述区域
“I/O 点描述”区域用于指定 PLC 模块 I/O 点的地址和描述。
下一个
当您从“I/O 点描述”区域选择“下一个”按钮时，“起始地址”下拉列表中的下一个值将显示在“地址”编辑框中。此外，I/O 地址将在“列表描述”下拉列表中更改，该下拉列表位于“下一个”按钮下方。
拾取
“拾取”按钮用于从当前图形中选择模块的描述。
I/O
“I/O”按钮用于显示 I/O 点描述的列表。
已接线设备
“已接线设备”按钮用于显示连接到 I/O 模块的已接线设备的描述列表。
外部文件

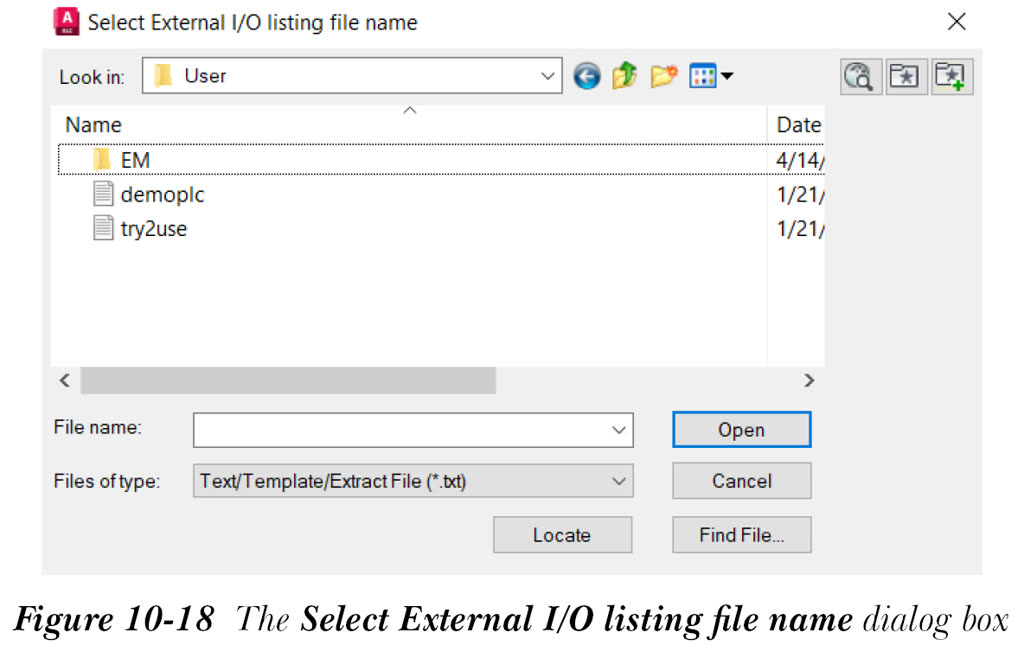

“外部文件”按钮用于从外部文件中选择 PLC 模块 I/O 点的描述。要从外部文件中选择描述，请选择“外部文件”按钮；将显示“选择外部 I/O 列表文件名”对话框，如图 10-18 所示。
在此对话框中，选择所需的文件并选择“打开”；将显示“选择 I/O 地址的 PLC 注释”对话框。接下来，从“选择 I/O 地址的 PLC 注释”对话框中选择所需的描述并选择“确定”；将显示“地址的 I/O 点注释”对话框。现在，您可以在此对话框中根据需要添加和编辑描述。接下来，从“地址的 I/O 点注释”对话框中选择“确定”按钮；描述将显示在“编辑 PLC 模块”对话框的“I/O 点描述”区域中。
注意
要选择默认文件以外的文件，请从“选择 I/O 地址的 PLC 注释”对话框中选择“拾取文件”按钮；将再次显示“选择外部 I/O 列表文件名”对话框。
列表描述
“列表描述”区域显示分配给模块 I/O 点的描述列表。
安装/位置代号区域
“安装/位置代号”区域中的选项用于指定 PLC 模块的安装和位置代号。您可以在“安装”和“位置”编辑框中手动指定安装和位置代号。或者，您可以从“安装/位置代号”区域选择“图形”或“项目”按钮，以选择当前图形或当前项目中已使用的安装和位置代号。
引脚区域
“引脚”区域中的选项用于为 PLC 模块的端子分配引脚编号。
引脚 1 和引脚 2
“引脚 1”和“引脚 2”编辑框用于指定 PLC 模块所选 I/O 点的引脚编号。
显示/编辑其他
“显示/编辑其他”按钮用于查看或编辑其他和非 AutoCAD Electrical 属性。
额定值
仅当 PLC 模块包含额定值属性时，“额定值”按钮才会激活。选择“额定值”按钮可为每个额定值属性指定值。您可以在模块上输入最多 12 个额定值属性。
在“编辑 PLC 模块”对话框中指定所需选项后，从此对话框中选择“确定”按钮以保存所做的更改。
