使用图标菜单插入原理图元件
功能区：原理图 > 插入元件 > 图标菜单下拉列表 > 图标菜单
工具栏：ACE:主电气 > 插入元件
或 ACE:插入元件 > 插入元件
菜单：元件 > 插入元件
或 元件 > 多重插入 > 多重插入（图标菜单）
命令：AECOMPONENT

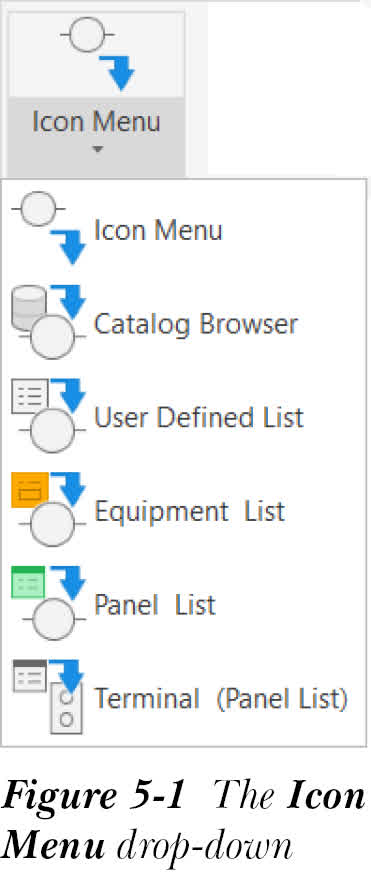

您可以通过从图标菜单中选择元件来将元件插入图形中。要插入元件，请从“原理图”选项卡的“插入元件”面板中的“图标菜单”下拉列表中选择“图标菜单”工具，参见图 5-1。

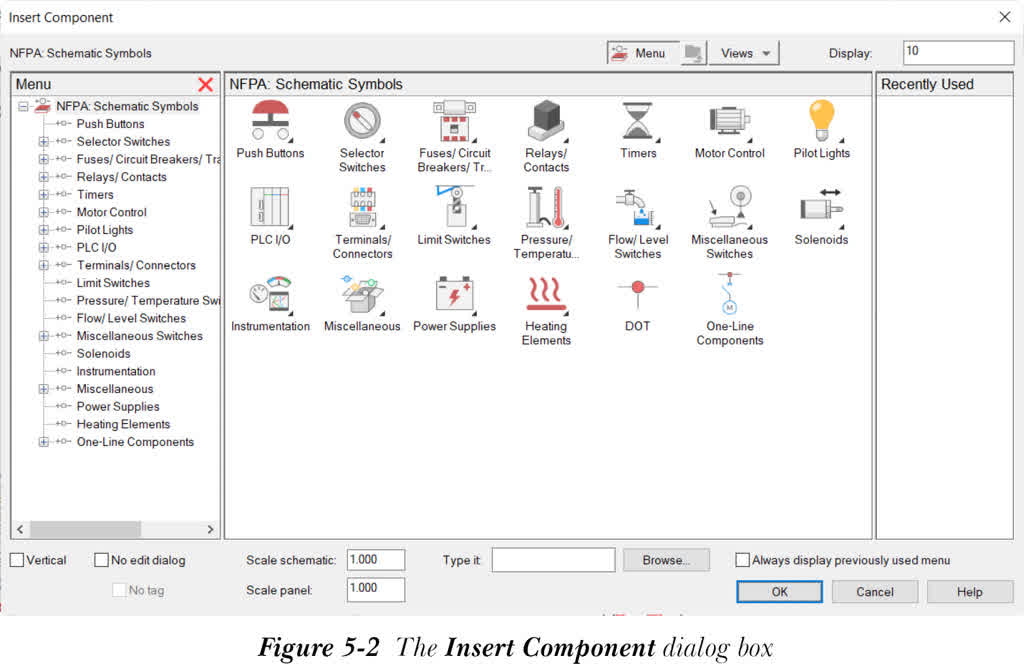

执行此操作后，将显示“插入元件”对话框，如图 5-2 所示。下面将讨论此对话框中可用的不同区域和选项。
注意
要使用“插入元件”工具，应将不可见的 WD_M 块插入到图形中。将块插入图形的过程已在第 1 章中讨论。
菜单区域
“插入元件”对话框左侧的“菜单”区域对应于对话框右侧“NFPA：原理图符号”区域的图标。“菜单”区域显示元件的层次结构。此区域中的第一个条目“按钮”对应于按钮的图标，并将显示在“NFPA：原理图符号”区域第一列的第一行中。类似地，“菜单”区域中的第十个条目“限位开关”对应于“NFPA：原理图符号”区域中的第十个图标，并将位于“插入元件”对话框的第二行和第四列。您可以通过单击相应节点来展开符号。例如，如果要从“菜单”区域展开“选择开关”节点，请单击“菜单”区域中“选择开关”节点的 (+) 号；将显示“带灯选择开关”节点。
NFPA：原理图符号区域
“NFPA：原理图符号”区域显示在“插入元件”对话框的中间。此区域显示对应于“插入元件”对话框左侧“菜单”区域中所选菜单或子菜单的符号和子菜单图标。当您选择某个图标时，将显示其子菜单。您可以选择此区域中显示的所需图标，或从“插入元件”对话框左侧显示的列表中选择元件，参见图 5-2。
菜单

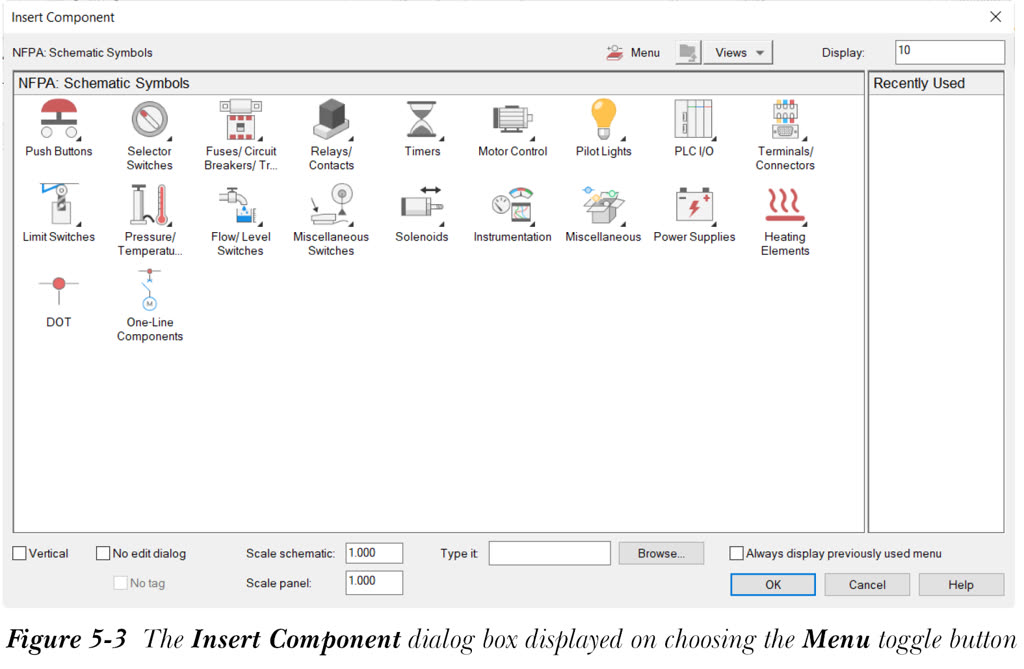

位于“插入元件”对话框顶部的“菜单”切换按钮用于切换“菜单”区域。默认情况下，此切换按钮处于选中状态。因此，“菜单”区域显示在“插入元件”对话框的左侧，参见图 5-2。如果再次选择“菜单”切换按钮，“菜单”区域将被隐藏，仅显示“NFPA：原理图符号”区域，如图 5-3 所示。
向上一级
在您选择“NFPA：原理图符号”区域中显示的任何图标或从“菜单”区域中选择元件之前，“向上一级”按钮将不可用。如果您选择“向上一级”按钮，则“菜单”区域中当前菜单之前一级的元件符号将显示在“NFPA：原理图符号”区域中。
视图

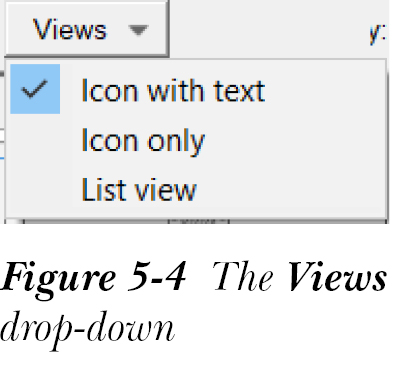

“视图”按钮用于更改“NFPA：原理图符号”和“最近使用”区域的显示。当您选择“视图”按钮时，将显示一个下拉列表，如图 5-4 所示。此下拉列表包含“带文字的图标”、“仅图标”和“列表视图”选项。如果您从下拉列表中选择某个选项，该选项旁边将显示一个勾号。
默认情况下，下拉列表中选中了“带文字的图标”选项。因此，“NFPA：原理图符号”和“最近使用”区域中将显示图标及其名称。
如果您从下拉列表中选择“仅图标”选项，则“NFPA：原理图符号”和“最近使用”区域将仅显示图标。
如果您从下拉列表中选择“列表视图”选项，则图标及其名称将以列表形式显示在“NFPA：原理图符号”和“最近使用”区域中。
最近使用区域
“最近使用”区域显示在当前 AutoCAD Electrical 任务期间已插入到图形中的元件。将元件插入图形后，根据从“视图”下拉列表中选择的选项，元件的名称和图标将显示在此区域中。请注意，最近使用的元件显示在列表的顶部。此区域中显示的图标总数取决于“显示”编辑框中指定的值，该编辑框位于“视图”按钮的右侧。
显示
“显示”编辑框用于指定要在“最近使用”区域中显示的图标数量。默认情况下，此编辑框中显示 10。
垂直
如果您选中“垂直”复选框，则元件将垂直插入图形中。默认情况下，此复选框处于清除状态。因此，元件将水平插入图形中。选中“垂直”复选框可将元件的方向从水平更改为垂直。请注意，如果选中了“垂直”复选框，并且您将元件插入到水平梯形图上，则元件将自动水平插入。
无编辑对话框
默认情况下，“无编辑对话框”复选框处于清除状态。选中此复选框后，对话框中的“无标记”复选框将被激活。“无编辑对话框”复选框用于在不显示“插入/编辑元件”对话框的情况下插入元件。您可以稍后通过从“原理图”选项卡的“编辑元件”面板中选择“编辑”工具来为元件添加详细信息。“插入/编辑元件”对话框将在本章后面讨论。
无标记
默认情况下，“无标记”复选框处于清除状态。选中“无标记”复选框可在没有元件标记的情况下插入元件。您可以稍后通过从“原理图”选项卡的“编辑元件”面板中选择“编辑”工具来添加元件详细信息。
缩放原理图

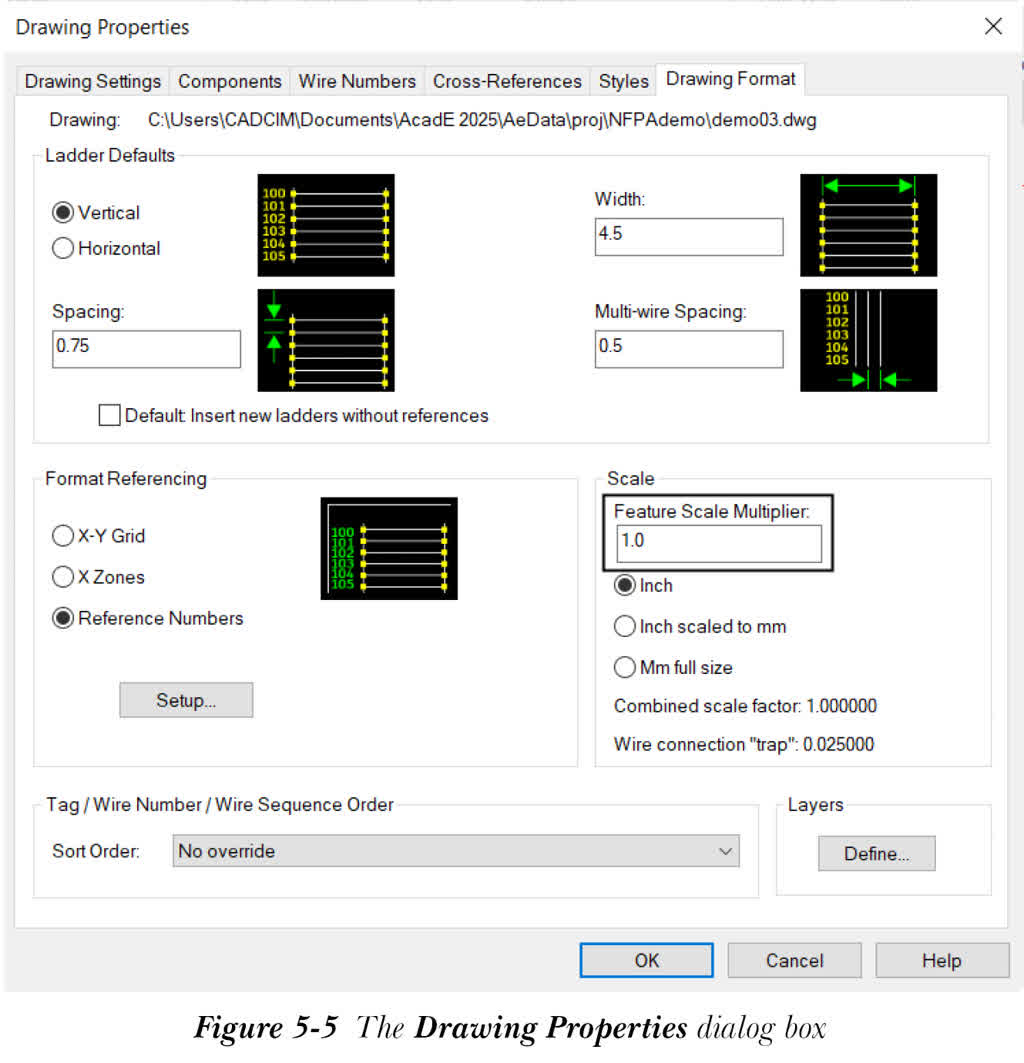

“缩放原理图”编辑框用于指定将元件块插入原理图图形时的比例。默认情况下，此编辑框中显示 1.000。但是，您可以更改“缩放原理图”编辑框中显示的默认值。为此，请从“原理图”选项卡的“其他工具”面板中选择“图形特性”工具；将显示“图形特性”对话框。在此对话框中，选择“图形格式”选项卡，并在“比例”区域的“特征比例倍数”编辑框中指定值，参见图 5-5。
比例面板
“比例”面板编辑框用于指定将封装插入面板图形时的比例。默认情况下，此编辑框中显示 1.000。
键入
您还可以通过在“键入”编辑框中输入元件的块名称来将元件插入图形中。或者，您可以使用“浏览”按钮来插入元件。
始终显示以前使用的菜单
选中“始终显示以前使用的菜单”复选框，以便每次调用“插入元件”对话框时都显示以前打开的菜单中的元件。默认情况下，此复选框处于清除状态。

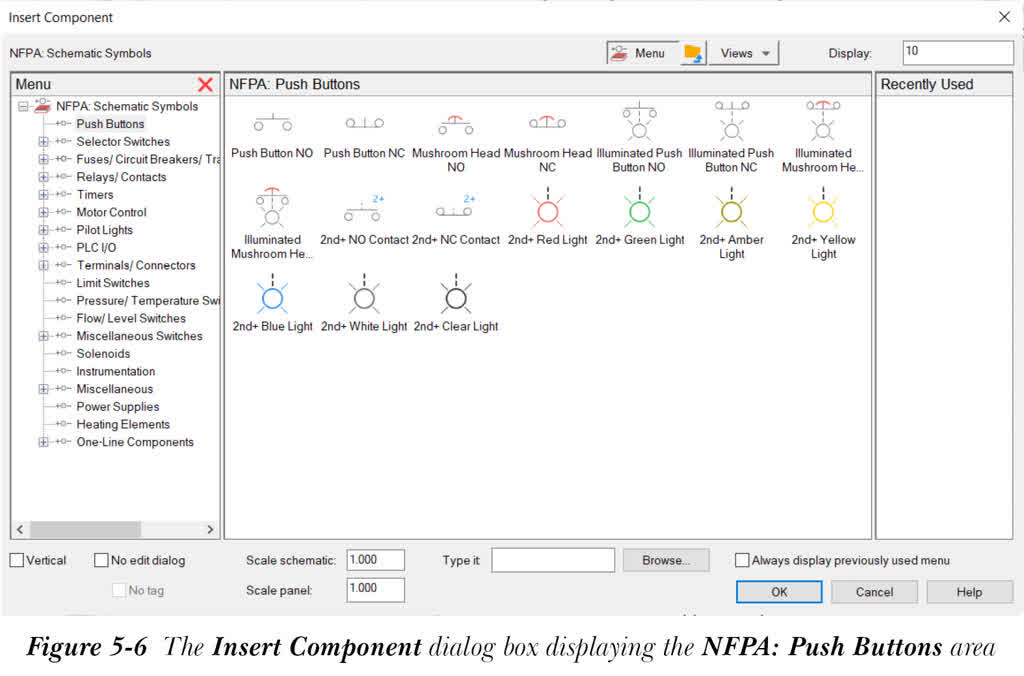

要将元件插入图形中，请从“菜单”区域中显示的列表中选择一个元件；“NFPA：原理图符号”区域将根据所选元件发生变化，并且该区域将填充所选图标的各种符号。例如，如果您从“菜单”区域中选择“按钮”，或从“NFPA：原理图符号”区域中选择“按钮”图标（第一行，第一列），您会注意到“NFPA：原理图符号”区域变为“NFPA：按钮”区域，显示按钮的各种符号，如图 5-6 所示。
选择要插入的符号；该符号将作为参考出现在光标上。默认情况下，水平符号将出现在光标上，并且系统将提示您指定元件的插入点。接下来，指定元件的插入点；将显示“插入/编辑元件”对话框。在此对话框中指定元件的详细信息，然后选择“确定”按钮；元件将被插入到您的图形中。“插入/编辑元件”对话框中的选项将在本章后面讨论。请注意，当您插入符号时，下方的导线会断开，然后重新连接。仅当您将元件直接放置在导线上或靠近导线且在捕捉距离内时，才会发生这种情况。
注意
- 如果您选择垂直导线，AutoCAD Electrical 将自动插入垂直方向的符号。

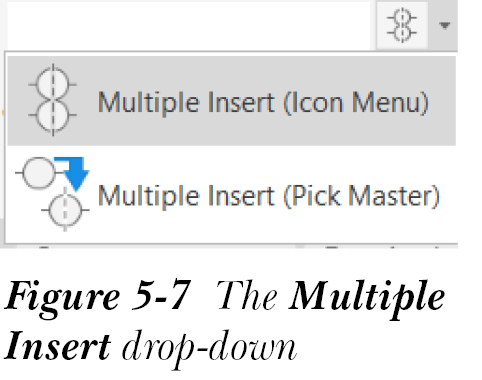

- 您可以一次插入多个元件。为此，请从“原理图”选项卡的“插入元件”面板中的“多重插入”下拉列表中选择“多重插入（图标菜单）”工具，参见图 5-7。您还可以插入所选元件的副本。为此，请从“原理图”选项卡的“插入元件”面板中的“多重插入”下拉列表中选择“多重插入（拾取主元件）”工具。
