注释和编辑封装
功能区：面板 > 编辑封装 > 编辑
工具栏：ACE:面板布局 > 编辑封装
或 ACE:编辑封装元件 > 编辑封装
菜单：面板布局 > 编辑封装
命令：AEEDITFOOTPRINT

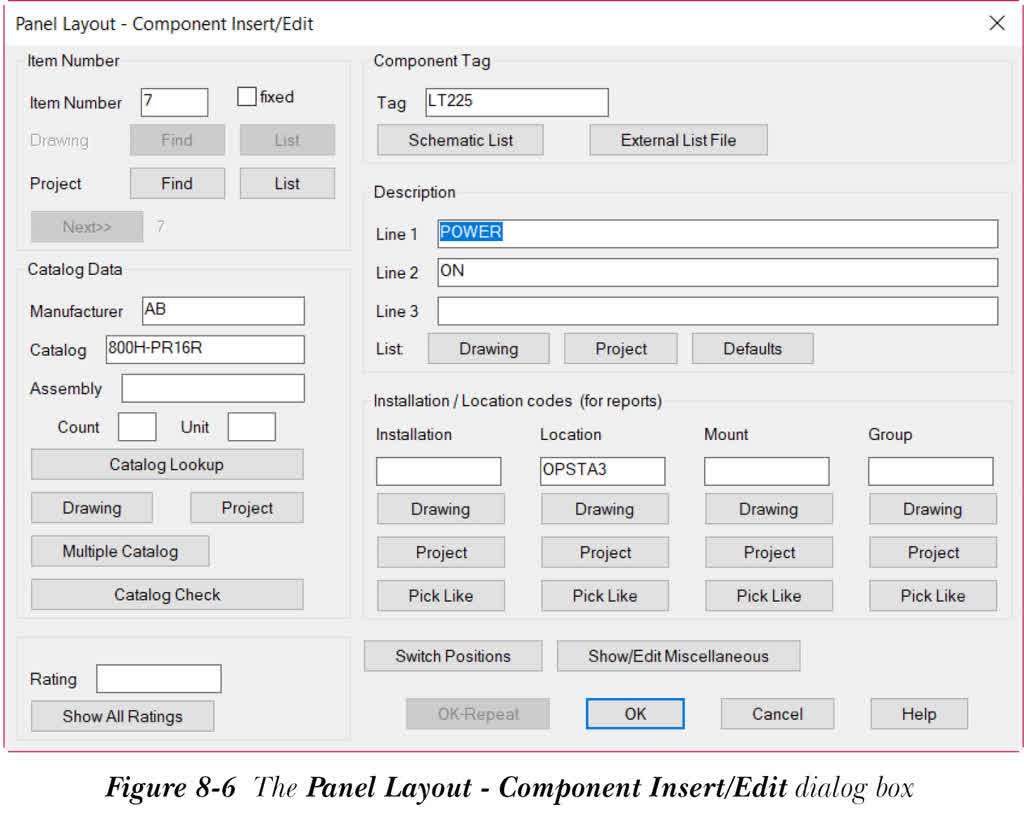

“编辑”工具用于编辑封装。使用此工具，您可以随时更改所选封装。您可以编辑元件标记、描述、安装、位置代号、目录数据等值。您也可能需要因目录或装配值的变化而更新封装。要编辑封装，请从“面板”选项卡的“编辑封装”面板中选择“编辑”工具；将提示您选择面板布局元件。选择所需元件；将显示“面板布局 - 元件插入/编辑”对话框，如图 8-6 所示。接下来将讨论此对话框中的不同区域和选项。
项目编号区域
在“项目编号”区域中，您可以为封装分配项目编号。接下来将讨论此区域中的选项。
项目编号
如果找到现有面板元件的目录信息与新元件相似，则将为新元件分配相同的项目编号，并自动显示在“项目编号”编辑框中。或者，您可以在“项目编号”编辑框中手动输入项目编号。

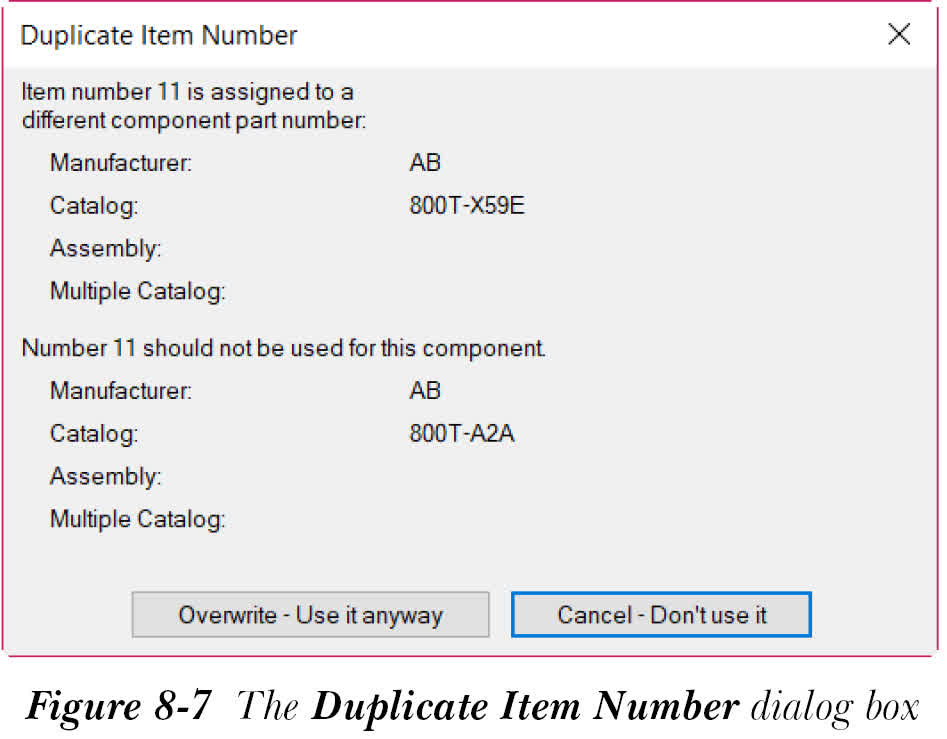

如果您输入的项编号已分配给不同的元件零件号，并选择“确定”按钮，将显示“重复项目编号”对话框，如图 8-7 所示。如果您选择“覆盖 - 仍然使用”按钮，则项目编号将分配给元件。如果您不想使用已分配的项目编号，请选择“取消 - 不使用”按钮。
查找
“查找”按钮用于查找您已分配给活动图形或活动项目中类似元件的目录零件号的项目编号。如果未找到与类似元件的目录零件号匹配的其他元件，将显示“此目录零件号无项目编号匹配”对话框。在此对话框中，您可以指定所需选项以在“项目编号”编辑框中显示项目编号。
列表
“列表”按钮用于显示在活动图形或项目中找到的项目编号列表。要显示项目编号列表，请选择“列表”按钮；将显示“使用中的项目编号”对话框。
下一个
选择“下一个”按钮以查找并分配下一个可用的项目编号。分配的项目编号显示在“下一个 >>”按钮的右侧。请注意，当您插入新的面板元件或编辑未分配项目编号的现有面板元件时，此按钮将被激活。
目录数据区域
在“目录数据”区域中，您可以为封装分配目录零件号。接下来将讨论此区域中的选项。
制造商
“制造商”编辑框显示分配给封装的制造商编号。在此编辑框中，您可以指定新的制造商编号或编辑显示的制造商编号。
目录
“目录”编辑框显示分配给封装的目录编号。在此编辑框中，您可以指定新的目录编号或编辑显示的目录编号。
装配
在“装配”编辑框中输入装配代号。此代号用于将多个零件号链接在一起。
目录查阅
“目录查阅”按钮用于从元件的目录数据库中选择封装的制造商或目录值。此按钮已在前面章节中讨论过。
图形
选择“图形”按钮；将显示“族元件”对话框。此对话框显示当前图形中已用于类似元件的零件号。从此对话框中选择零件号，然后选择“确定”按钮；零件号将显示在“制造商”、“目录”和“装配”编辑框中。另外请注意，仅当您从“族元件”对话框中选择的元件具有这些值时，这些值才会显示在这些编辑框中。
项目

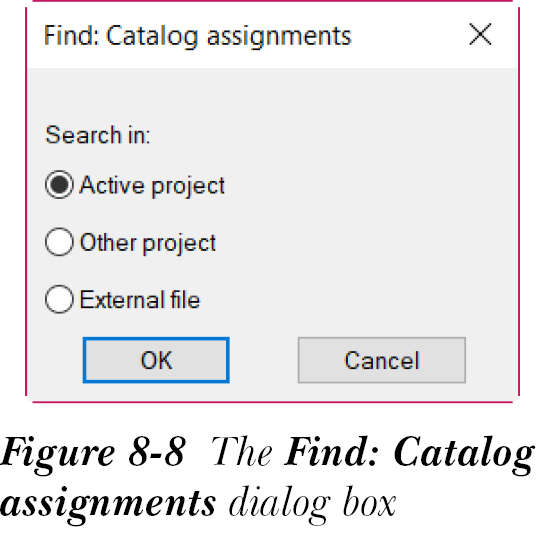

“项目”按钮使您能够搜索项目中已使用的类似元件的零件号。为此，请选择“项目”按钮；将显示“查找：目录分配”对话框，如图 8-8 所示。接下来将讨论“查找：目录分配”对话框中的选项。
注意
如果您在未保存活动图形中所做更改的情况下从“查找：目录分配”对话框中选择“确定”按钮，将显示“QSAVE”消息框。您可以通过从此对话框中选择“确定”按钮来保存活动图形中的更改。选择“确定”按钮；将显示“目录值（此项目）”对话框。
“活动项目”单选按钮默认处于选中状态。因此，将显示活动项目中类似元件的零件号。接下来，从“查找：目录分配”对话框中选择“确定”按钮；将显示“目录值（此项目）”对话框。选择所需的零件号，然后选择“确定”按钮；制造商值、目录值和装配值（如果有）将显示在“面板布局 - 元件插入/编辑”对话框的“制造商”、“目录”和“装配”编辑框中。
从“查找：目录分配”对话框中选择“其他项目”单选按钮，然后选择“确定”；将显示“最近的项目”对话框。从“最近的项目”对话框中选择项目的路径，然后选择“确定”按钮；将显示“目录值”对话框。选择所需的零件号并选择“确定”按钮；制造商值、目录值和装配值（如果有）将显示在“制造商”、“目录”和“装配”编辑框中。

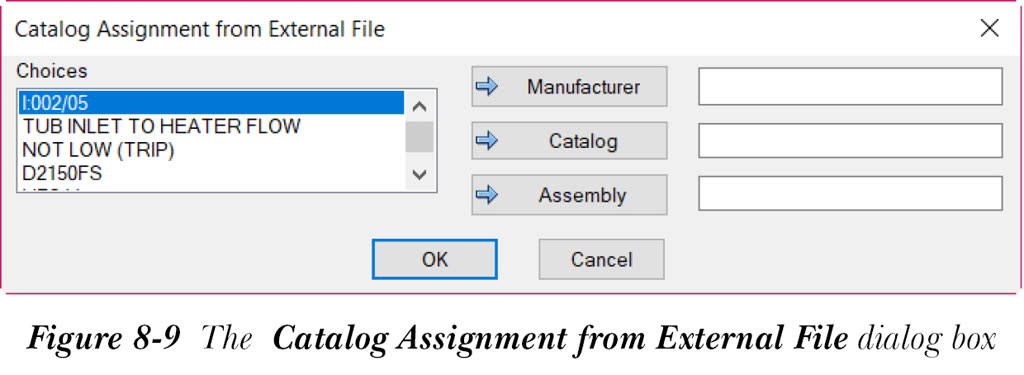

选择“外部文件”单选按钮并选择“确定”；将显示“选择外部目录列表文件名”对话框。选择目录文件的名称，然后选择“打开”按钮；将显示列出元件名称的对话框。接下来，从标题栏上显示目录文件名称和路径的对话框中选择一个元件；将显示“从外部文件分配目录”对话框，如图 8-9 所示。
从“选择”区域中选择制造商、目录和装配值，并分别选择“制造商”、“目录”和“装配”按钮；这些值将显示在此对话框中的相应编辑框中。接下来，在“从外部文件分配目录”对话框中选择“确定”按钮；制造商、目录和装配值将显示在“面板布局 - 元件插入/编辑”对话框中的相应编辑框中。
目录检查
从“面板布局 - 元件插入/编辑”对话框中选择“目录检查”按钮；将显示“物料清单检查”对话框。此对话框显示所选项目的详细信息。
额定值区域
“额定值”区域用于指定每个额定值属性的值。仅当正在编辑的元件具有额定值属性时，此区域才会被激活。此区域包含“额定值”编辑框和“显示所有额定值”按钮。要指定额定值属性，请在“额定值”编辑框中输入属性的额定值。或者，从“面板布局 - 元件插入/编辑”对话框中选择“显示所有额定值”按钮；将显示“查看/编辑额定值”对话框。您可以在此对话框中为元件输入最多 12 个额定值属性。接下来，从此对话框中选择“确定”按钮；额定值将显示在“额定值”编辑框中。
元件标记区域
在“元件标记”区域中，您可以分配或编辑封装的标记。接下来将讨论此区域中的选项。
标记
元件的标记显示在“标记”编辑框中。您可以在此编辑框中为元件输入新标记，或编辑现有标记。
原理图列表
选择“原理图列表”按钮；将显示“原理图标记列表”对话框。接下来，从原理图标记列表中选择标记并选择“确定”；元件标记及其描述将显示在“标记”编辑框和“描述”区域中。
外部列表文件

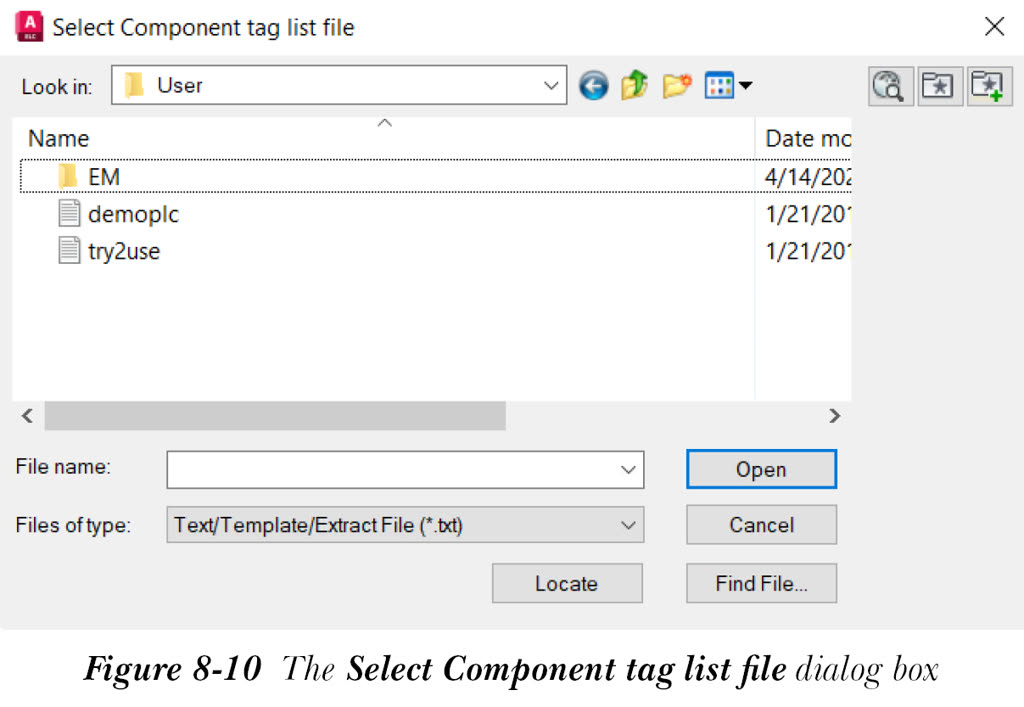

选择“外部列表文件”按钮；将显示“选择元件标记列表文件”对话框，如图 8-10 所示。

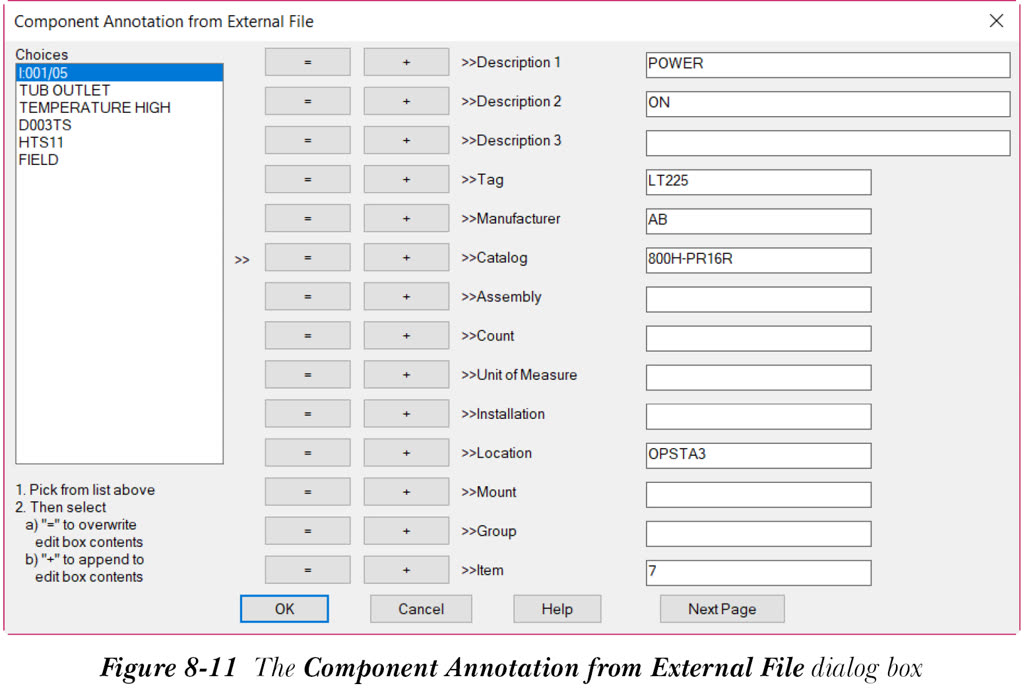

选择元件标记列表文件，并从“选择元件标记列表文件”对话框中选择“打开”按钮；将显示“文件：”对话框。接下来，为元件选择标记，并从“文件：”对话框中选择“确定”按钮；将显示“从外部文件注释元件”对话框，如图 8-11 所示。
接下来，从此对话框的“选择”区域中选择元件标记，并选择 = 按钮；“从外部文件注释元件”对话框右侧编辑框的内容将被所选元件标记覆盖。同样，选择 + 按钮将所选元件标记追加到编辑框的内容中。在此对话框中输入所需信息，然后选择“确定”按钮；信息将显示在“面板布局 - 元件插入/编辑”对话框中。
注意
一旦显示“文件：”对话框，AutoCAD Electrical 此会话的设置将被保存。如果您再次选择“外部列表文件”按钮，将直接显示“文件：”对话框，而不显示“选择元件标记列表文件”对话框。要调用“选择元件标记列表文件”对话框，您需要从“文件：”对话框中选择“拾取文件”按钮。
描述区域
“面板布局 - 元件插入/编辑”对话框的“描述”区域用于输入元件的描述。您可以在“描述”区域中输入最多三行描述属性文本。此区域有三个编辑框：第 1 行、第 2 行和第 3 行，以及三个按钮：图形、项目和默认值。接下来将讨论此区域中的选项。
图形
“图形”按钮用于显示当前图形中找到的类似元件的描述列表。要从当前图形中选择描述，请选择“图形”按钮；将显示“描述”对话框。此对话框显示当前图形中已使用的描述列表。接下来，从“描述”对话框中显示的列表中选择描述，然后选择“确定”按钮；所选描述将显示在“描述”区域的“第 1 行”、“第 2 行”和“第 3 行”编辑框中。另外请注意，如果元件只有两行描述，则描述将仅显示在“第 1 行”和“第 2 行”编辑框中。
项目
“项目”按钮用于显示活动项目中已使用的类似元件的描述列表。要从活动项目中选择描述，请选择“项目”按钮；将显示“描述”对话框。接下来，选择所需的描述并选择“确定”按钮；描述将显示在“描述”区域的“第 1 行”、“第 2 行”和“第 3 行”编辑框中。另外请注意，如果元件只有两行描述，则描述将仅显示在“第 1 行”和“第 2 行”编辑框中。
默认值
“默认值”按钮用于显示标准描述列表。要选择默认描述，请选择“默认值”按钮；将显示“描述（常规）”对话框。选择描述并选择“确定”按钮；所选描述将显示在“面板布局 - 元件插入/编辑”对话框的“描述”区域中。
安装/位置代号（用于报表）区域
“安装/位置代号（用于报表）”区域中的选项用于指定元件的安装、位置、安装方式和组代号。分别在“安装”、“位置”、“安装方式”和“组”编辑框中输入安装、位置、安装方式和组代号。或者，您可以通过选择此区域中的“图形”、“项目”和“拾取类似”按钮来指定这些代号。
开关位置
选择“开关位置”按钮；将显示“开关位置”对话框。在此对话框中，您可以标记选择开关的位置。
显示/编辑其他
选择“显示/编辑其他”按钮；将显示“编辑其他和非 AutoCAD Electrical 属性”对话框。在此对话框中，您可以查看或编辑任何非 AutoCAD Electrical 属性。请注意，如果不存在非 AutoCAD Electrical 属性，则在选择“显示/编辑其他”按钮后，将显示“AutoCAD Electrical 消息”消息框。
在“面板布局 - 元件插入/编辑”对话框中指定所需选项后，在此对话框中选择“确定”按钮以保存所做的更改并退出此对话框。
