教程 5

教程 5

在本教程中，您将向图形中插入一个用户回路，将该回路保存为 wblock 回路，然后将该 wblock 回路插入到另一个图形中，请参见图 7-80。（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 创建新图形。

b. 向图形中插入三相梯形图。

c. 将保存的回路插入到图形中。

d. 将该回路保存为 wblock 回路。

e. 插入保存的 wblock 回路。

创建新图形

1. 如本章教程 1 所述，在 CADCIM 项目中创建名为 C07_tut05.dwg 的图形文件。

插入三相梯形图

1. 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉菜单中选择 插入梯形图（Insert Ladder） 工具；将显示“插入梯形图”对话框。
2. 从“相”区域中选择“3 相”单选按钮。接下来，在“相”区域的“间距”编辑框中输入 0.5。
3. 在“插入梯形图”对话框右上角的“间距”编辑框中输入 0.5。同时，在“第 1 参考”编辑框中输入 100。
4. 如果“无参考编号”复选框已选中，则清除它。接下来，在“梯级”编辑框中输入 12，并单击“长度”编辑框；您会注意到梯形图的长度会自动计算并显示在该编辑框中。
5. 选择“确定”按钮；对话框将关闭，系统将提示您指定第一个梯级的起始位置。在命令行提示下输入 3,18 并按 ENTER 键；三相梯形图将插入到图形中。

插入保存的回路

1. 从“原理图”>“插入元件”>“插入回路”下拉菜单中选择 插入保存的回路（Insert Saved Circuit） 工具；将显示“插入元件”对话框。
2. 单击“用户回路 22”；“插入元件”对话框将关闭，并显示“回路比例”对话框。在该对话框中，确保“自定义比例”编辑框中显示 1.000，并且“按需要更新回路的文字图层”复选框已选中。

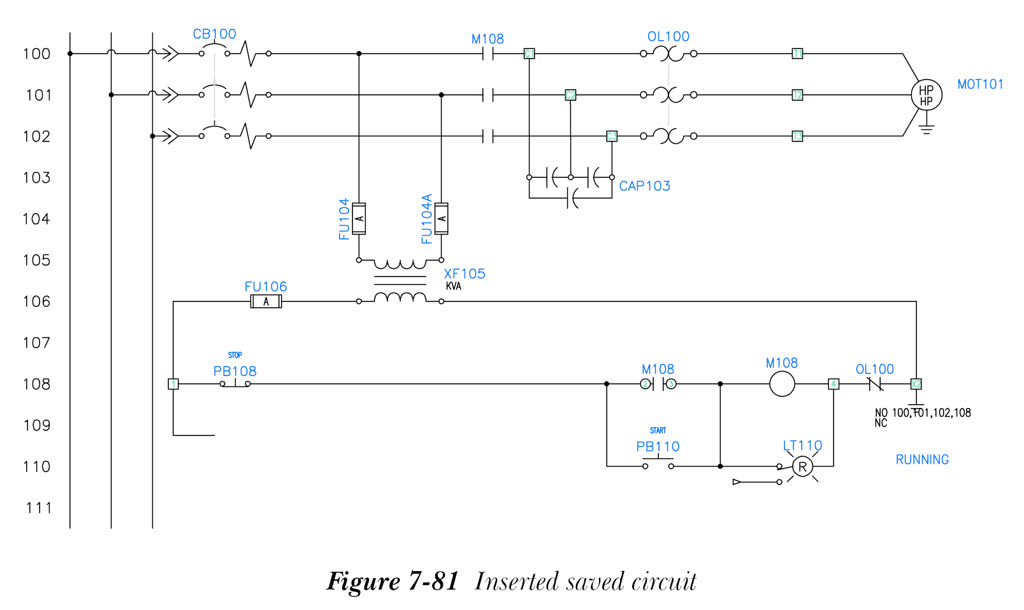

3. 选择“确定”按钮以关闭“回路比例”对话框；系统将提示您指定插入点。将光标放在梯形图最左侧垂直总线上参考编号 100 处，然后单击屏幕；保存的回路将插入到图形中，如图 7-81 所示。

将回路保存为 Wblock 回路

1. 在命令行提示下输入 Wblock 并按 ENTER 键；将显示“写块”对话框。在该对话框中，从“基点”区域中选择“拾取点”按钮；系统将提示您指定插入基点。
2. 单击梯形图最左侧参考编号 100 处；基点即被指定，并再次显示“写块”对话框。请注意，基点的坐标显示在“基点”区域的 X、Y 和 Z 编辑框中。
3. 从“对象”区域中选择“选择对象”按钮；系统将提示您选择对象。选择插入的回路（包括梯形图）并按 ENTER 键；将再次显示“写块”对话框。

接下来，您需要为 wblock 回路指定位置。

4. 在“目标”区域的“文件名和路径”编辑框中输入 C:UsersCADCIM1Documentscustomblock，然后选择“确定”按钮；所选对象将转换为 wblock 回路，并且该回路将保存在指定位置。

插入保存的 Wblock 回路

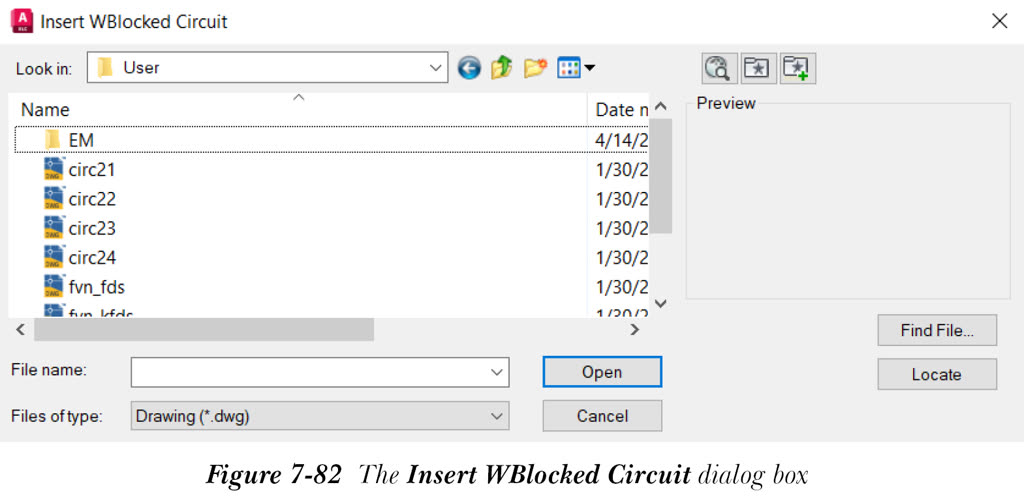

1. 从 CADCIM 项目中打开 C07_tut03 图形。接下来，从“原理图”选项卡的“插入元件”面板中的“插入回路”下拉菜单中选择 插入 Wblock 回路（Insert Wblocked Circuit） 工具；将显示“插入 Wblock 回路”对话框，如图 7-82 所示。

2. 在该对话框中，导航到保存 wblock 回路的位置。接下来，从该对话框中选择 customblock，然后选择“打开”按钮；将显示“回路比例”对话框。在该对话框中，确保“自定义比例”编辑框中显示 1.000，并且“按需要更新回路的文字图层”复选框已选中。
3. 选择“确定”按钮以关闭“回路比例”对话框；系统将提示您指定插入点。

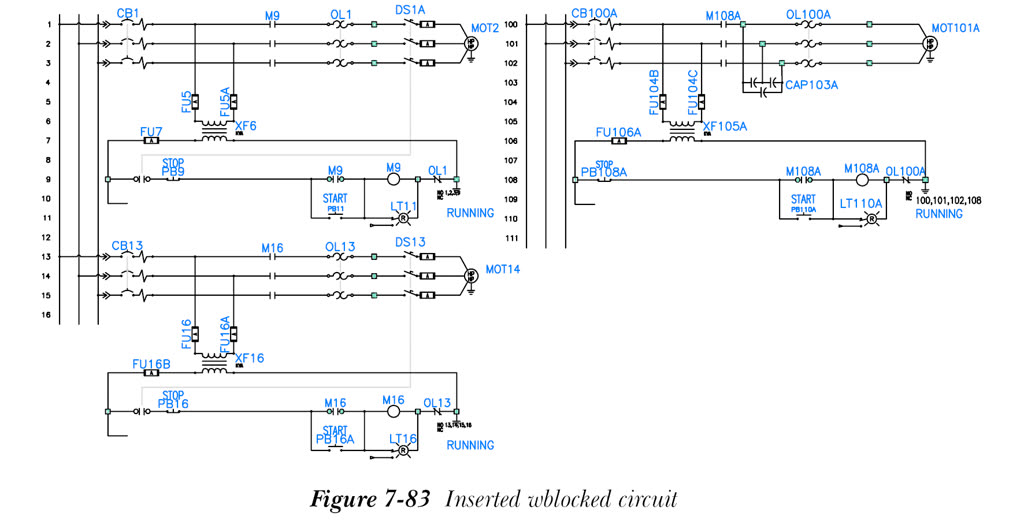

4. 在命令行提示下输入 17,18 并按 ENTER 键；保存的 wblock 回路将插入到图形中，如图 7-83 所示。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存 C07_tut03.dwg 图形文件。
2. 同时，保存 C07_tut05.dwg 图形文件。
