打印项目

打印项目

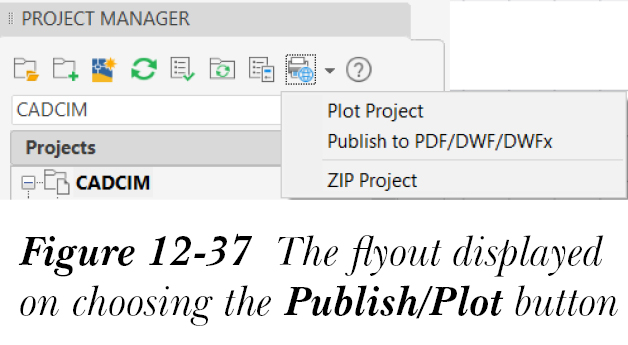

“打印项目”选项用于打印项目的完整图形集或您选择的一组图形。要打印项目的完整图形集，请从“项目管理器”中选择“发布/打印”按钮；将显示一个弹出按钮，如图 12-37 所示。

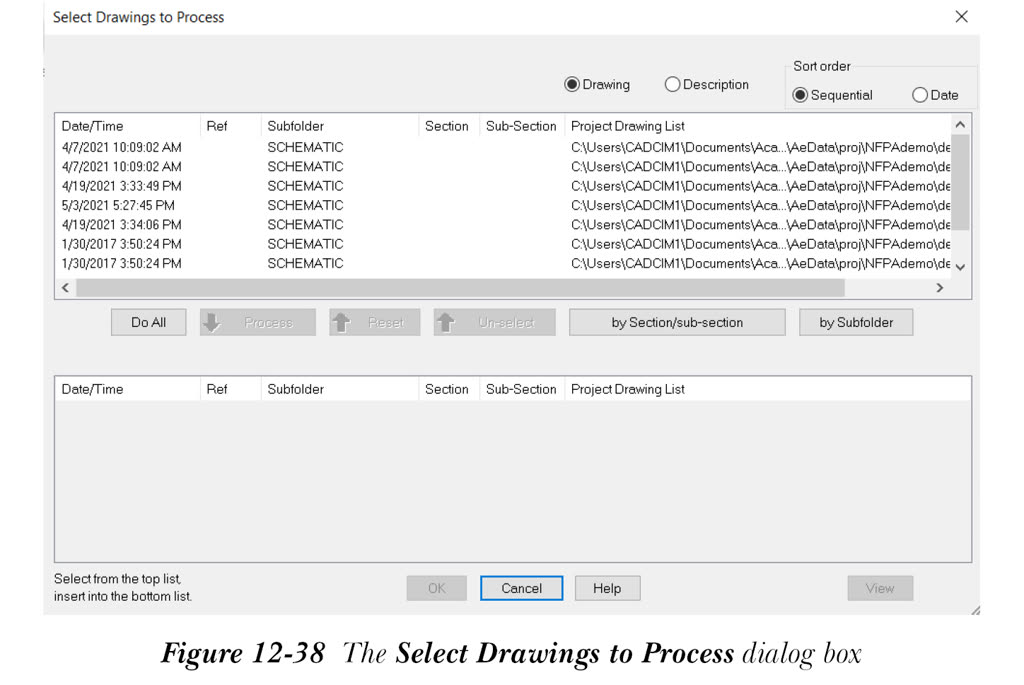

从此弹出按钮中选择“打印项目”选项；将显示“选择要处理的图形”对话框，如图 12-38 所示。此对话框中的选项已在前面章节中讨论过。使用此对话框选择需要打印的图形。

如果选择“全部执行”按钮，所有图形将移动到“选择要处理的图形”对话框的底部列表中。

如果选择“处理”按钮，选定的图形将移动到“选择要处理的图形”对话框的底部列表中。

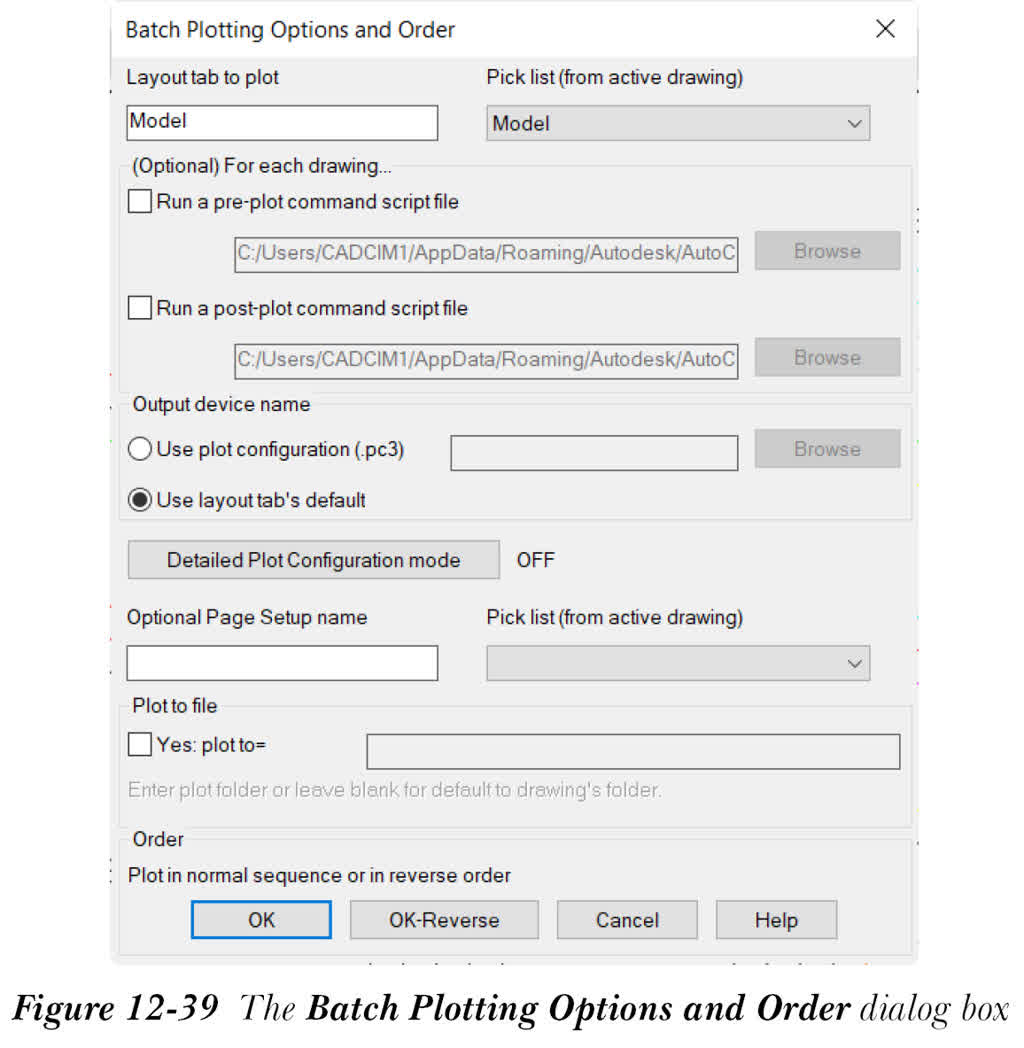

从“选择要处理的图形”对话框中选择“确定”按钮；将显示“批处理打印选项和顺序”对话框，如图 12-39 所示。接下来将讨论此对话框中的选项。

要打印的布局选项卡

在“要打印的布局选项卡”编辑框中指定需要打印的布局名称。默认情况下，此编辑框中显示“模型”。或者，从“拾取列表（从当前图形）”下拉列表中选择一个选项；它将自动显示在“要打印的布局选项卡”编辑框中。

拾取列表（从当前图形）

“拾取列表（从当前图形）”下拉列表包含当前图形中存在的布局选项卡。从“拾取列表（从当前图形）”下拉列表中选择需要打印的布局；要打印的布局选项卡将显示在“要打印的布局选项卡”编辑框中。请注意，在单个批处理过程中只能打印一个布局选项卡。此外，要一次打印多个布局选项卡，需要多次使用“打印项目”选项。

（可选）对于每个图形区域

“（可选）对于每个图形”区域中的选项用于在打印项目之前、打印之后或两种情况下执行命令脚本文件。接下来将讨论此区域中的选项。

“运行打印前命令脚本文件”复选框用于运行可选的脚本文件，其中包含在使用打印命令之前需要执行的命令列表。要运行打印前脚本文件，请选择此复选框；编辑框和“浏览”按钮将激活。默认情况下，脚本文件名 C:/Users/User Name/AppData/Roaming/Autodesk/AutoCAD Electrical 2025/R25.0/enu/Support/user/preplot.scr 显示在编辑框中。可以使用默认脚本文件，也可以指定新的脚本文件。要指定新的脚本文件，请选择“浏览”按钮；将显示“打印前脚本文件（在每个图形打印前运行）”对话框。选择脚本文件并选择“打开”按钮；打印前脚本文件（.scr）的名称和路径将显示在编辑框中。

“运行打印后命令脚本文件”复选框用于运行可选的脚本文件，其中包含在使用打印命令之后需要执行的命令列表。此复选框的使用方式类似于“运行打印前命令脚本文件”复选框。

输出设备名称区域

在“输出设备名称”区域中，可以设置输出设备的选项。“输出设备名称”区域包含“使用打印配置[.pc3]”和“使用布局选项卡默认值”单选按钮、一个编辑框以及“浏览”按钮。接下来将讨论这些选项。

“使用打印配置（.pc3）”单选按钮用于选择现有的绘图仪配置文件[.pc3]。选择此单选按钮时，将显示“选择打印设备”对话框。选择绘图仪文件并选择“打开”按钮；打印设备的名称将显示在“使用打印配置[.pc3]”单选按钮右侧的编辑框中。

选择“使用布局选项卡默认值”单选按钮以使用默认绘图仪配置。

默认情况下，“详细打印配置模式”按钮设置为关闭。因此，“可选页面设置名称”编辑框和“拾取列表（从当前图形）”下拉列表将激活。可以在“可选页面设置名称”编辑框中输入可选页面设置的名称。或者，可以从“拾取列表（从当前图形）”下拉列表中的可用选项中选择页面设置。选择“详细打印配置模式”按钮时，将显示“详细打印配置选项”对话框。在此对话框中，可以打开或关闭详细配置模式，并可以设置打印的其他选项。

如果将“详细打印配置模式”按钮设置为打开，则“批处理打印选项和顺序”对话框中的“可选页面设置名称”编辑框和“拾取列表（从当前图形）”下拉列表将被禁用。

打印到文件区域

在“打印到文件”区域中，可以指定打印文件的位置。打印文件以 .plt 扩展名保存。接下来将讨论此区域中的选项。

选择“是：打印到=”复选框；“是：打印到=”编辑框将激活。接下来，在此编辑框中输入用于打印文件的打印文件夹。默认情况下，此编辑框为空白，这表示它将使用图形的默认文件夹。

顺序区域

在“顺序”区域中，可以指定项目中列出的图形是按其在项目列表中出现的顺序打印，还是按相反顺序打印。

从“顺序”区域中选择“确定-反向”按钮以按相反顺序打印图形。

在“批处理打印选项和顺序”对话框中指定所需选项后，从“顺序”区域中选择“确定”按钮，以按选定图形在“项目管理器”中显示的项目列表中的出现顺序打印这些图形。
