设置项目特性

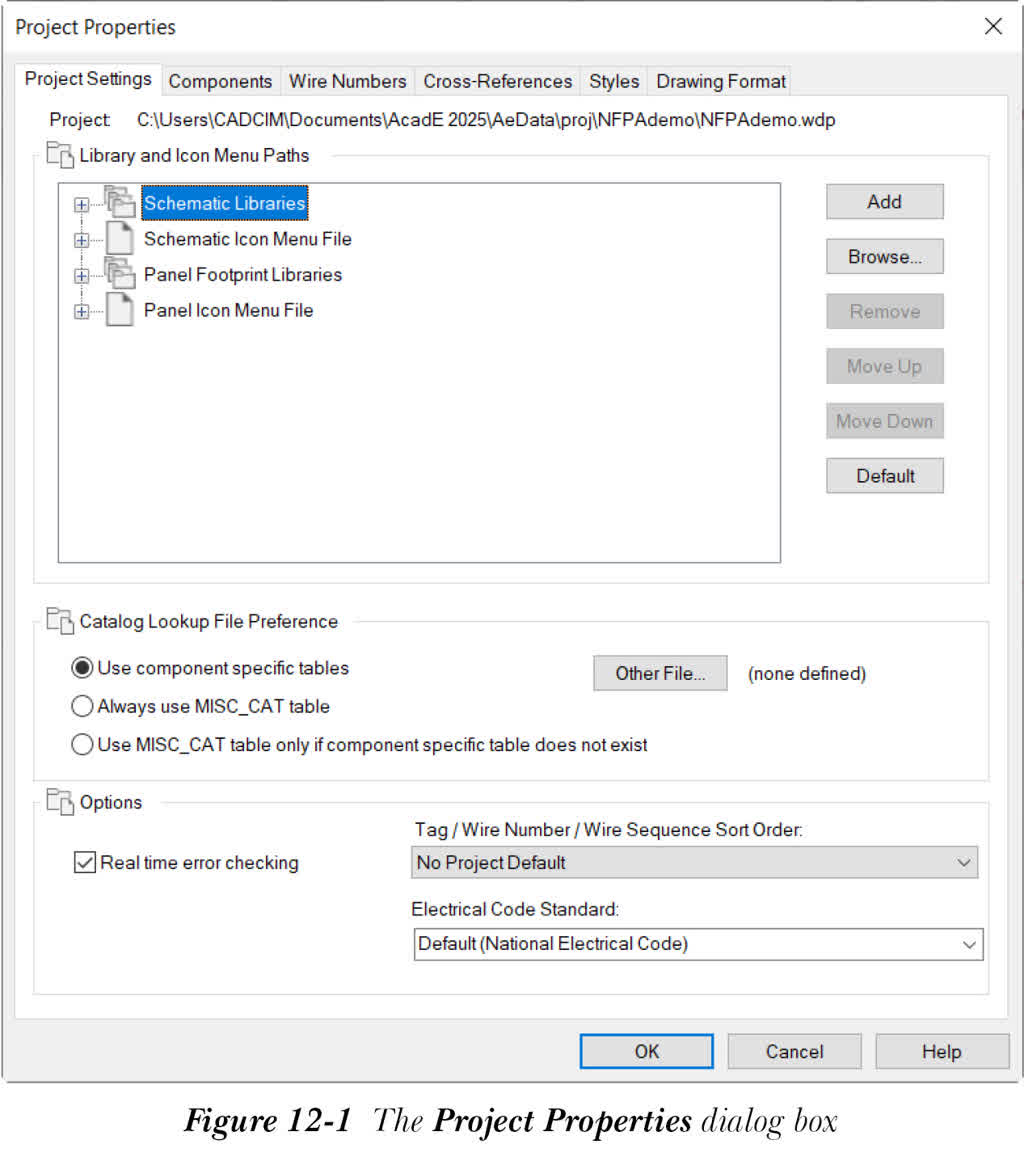

项目特性用于组织 AutoCAD Electrical 的默认设置和配置。当为项目创建新图形时，这些特性将用作默认特性。当您创建图形或将图形添加到项目时，可以将项目设置应用到图形设置。要调用“项目特性”对话框，请在“项目管理器”中右键单击活动项目，然后从快捷菜单中选择“特性”选项；“项目特性”对话框将显示，如图 12-1 所示。

在此对话框中，您可以为新项目定义设置，并将这些设置用于新图形。在此对话框中，您还可以编辑和修改项目设置、元件、导线编号、交叉参考、样式和图形格式的特性。

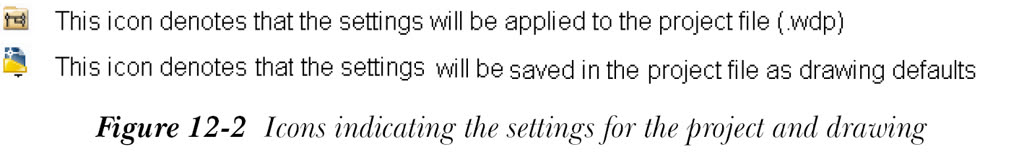

您在此对话框中定义的值将保存在项目文件中。图 12-2 中显示的图标指示设置将应用于项目还是图形。“项目特性”对话框中的不同选项卡和选项将在下面讨论。

“项目设置”选项卡

“项目设置”选项卡默认处于选中状态，请参考图 12-1。在此选项卡中，您可以修改库和图标菜单路径、目录查阅文件以及错误检查的默认设置。此选项卡中的信息将作为项目的默认设置保存在项目定义文件（.wdp）中。此选项卡中的不同区域将在下面讨论。

库和图标菜单路径区域

在此区域中，您可以选择要使用的原理图库、面板封装库和图标菜单文件。此区域中的不同选项将在下面讨论。

库

原理图库和面板封装库显示在“库和图标菜单路径”区域中。当您单击某个库的节点时，该库将展开，并显示其完整名称和路径。选择该库，然后选择“浏览”按钮；“浏览文件夹”对话框将显示。选择库文件夹并选择“确定”按钮；库路径将被更改。

注意

在 AutoCAD Electrical 中，安装时公制面板库也会与英制面板库一起安装。此库的路径为 C:UsersPublicDocumentsAutodeskAcade 2025Libspanel_mm。

图标菜单文件

当您单击某个图标菜单文件的节点时，该图标菜单文件将展开，并显示默认图标菜单文件（.DAT）的名称。要更改此默认图标菜单文件，请选择该图标菜单文件并选择“浏览”按钮；“选择“.dat”AutoCAD Electrical 图标菜单文件”对话框将显示。从此对话框中选择新的图标菜单文件，然后选择“打开”按钮；所选文件的名称将显示在“库和图标菜单路径”区域中。此图标菜单文件将保存在项目的 .wdp 文件中。

添加

“添加”按钮用于在“库和图标菜单路径”区域中添加新库。要添加库，请展开树结构。接下来，选择库路径，然后选择“添加”按钮；将显示用于输入新库路径的文本框。输入库路径，注意它将自动添加到树结构中。另外请注意，只有在您选择“原理图库”或“面板封装库”时，“添加”按钮才会激活。

浏览

“浏览”按钮用于浏览或指定可从中选择符号或图标菜单文件的路径文件夹。

删除

只有在您选择库文件（原理图或面板封装文件）时，“删除”按钮才会激活。此按钮用于从库树结构中删除所选库文件。

上移

选择“上移”按钮可将所选库路径在库树结构中上移一步。

下移

选择“下移”按钮可将所选库路径在库树结构中下移一步。

默认

选择“默认”按钮可从环境文件（WD.ENV）中调出默认路径到树结构中。请注意，如果您选择库文件，此按钮将不会激活。

目录查阅文件首选项区域

在此区域中，您可以控制搜索物料清单目录数据库的首选项。此区域中的选项将在下面讨论。

使用元件特定表

“使用元件特定表”单选按钮默认处于选中状态。因此，在图形中插入元件时，将使用元件特定的表。

始终使用 MISC_CAT 表

选择“始终使用 MISC_CAT 表”单选按钮可搜索 MISC_CAT 目录表。

仅当元件特定表不存在时使用 MISC_CAT 表

选择“仅当元件特定表不存在时使用 MISC_CAT 表”单选按钮，可在目录数据库文件中不存在元件表或族表时使用 MISC_CAT 表。

其他文件

“其他文件”按钮用于选择辅助目录查阅文件。为此，请选择“其他文件”按钮；“目录查阅文件”对话框将显示。在此对话框中，“单个目录查阅文件（默认）”单选按钮默认处于选中状态。因此，将选择并使用默认目录查阅文件。

选择“可选：为此项目定义辅助目录查阅文件”单选按钮可选择辅助文件。在此单选按钮下方的编辑框中输入目录查阅文件的路径和名称。或者，选择“浏览”按钮指定辅助文件。

选项区域

“选项”区域用于控制实时错误检查。此区域中的选项将在下面讨论。

实时错误检查

“实时错误检查”复选框默认处于选中状态，用于检查项目中的实时错误。这有助于确定项目中的重复导线编号或元件标记。

标记/导线编号排序顺序

“标记/导线编号排序顺序”下拉列表中的选项用于设置项目中导线编号和元件标记的排序顺序。从“标记/导线编号排序顺序”下拉列表中为项目选择标记或导线编号排序顺序选项。

“元件”选项卡

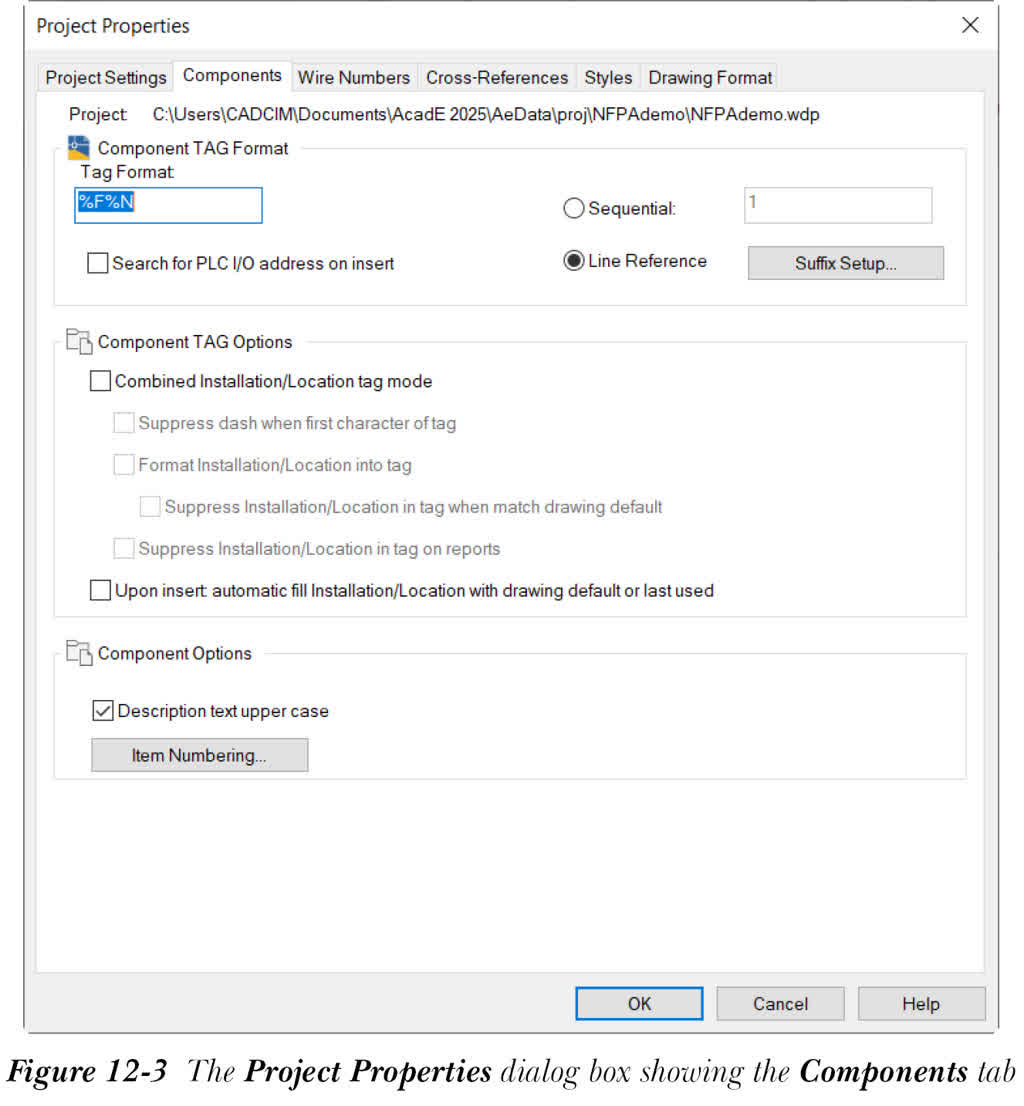

在“元件”选项卡中（如图 12-3 所示），您可以修改项目中元件的默认设置。此选项卡中的信息将作为项目的默认设置保存在项目定义文件（.wdp）中。

此选项卡中的不同区域和选项将在下面讨论。

元件标记格式区域

在“元件标记格式”区域中，您可以指定项目中元件的标记。标记可以是顺序的或基于参考的。此区域中的选项将在下面讨论。

标记格式

“标记格式”编辑框用于为整个项目的新元件指定标记格式。默认情况下，此编辑框中显示 %F%N。您可以通过在此编辑框中指定可替换参数来定义新格式。这些参数如下所示。

%F - 元件字符串的族代码。例如，LS、PB、MOT 等。

%S - 图形的图纸编号。

%D - 图形编号。

%G - 导线图层名称。

%N - 应用于元件的顺序编号或基于参考的编号。

%X - 基于参考的标记的后缀字符位置（不存在 = 标记末尾）。

%P - IEC 样式项目代码（图形的默认值）。

%I - IEC 样式安装代码（图形的默认值）。

%L - IEC 样式位置代码（图形的默认值）。

%A - 活动图形的项目图形列表 SEC 值。

%B - 活动图形的项目图形列表 SUB-SEC 值。

标记格式由两组信息组成，例如族代码和字母数字参考编号。例如，PB503 是一个字母数字标记，其中 PB 是按钮元件的族代码，503 是元件的线参考编号。另外请注意，%N 参数对于所有标记格式都是必需的。

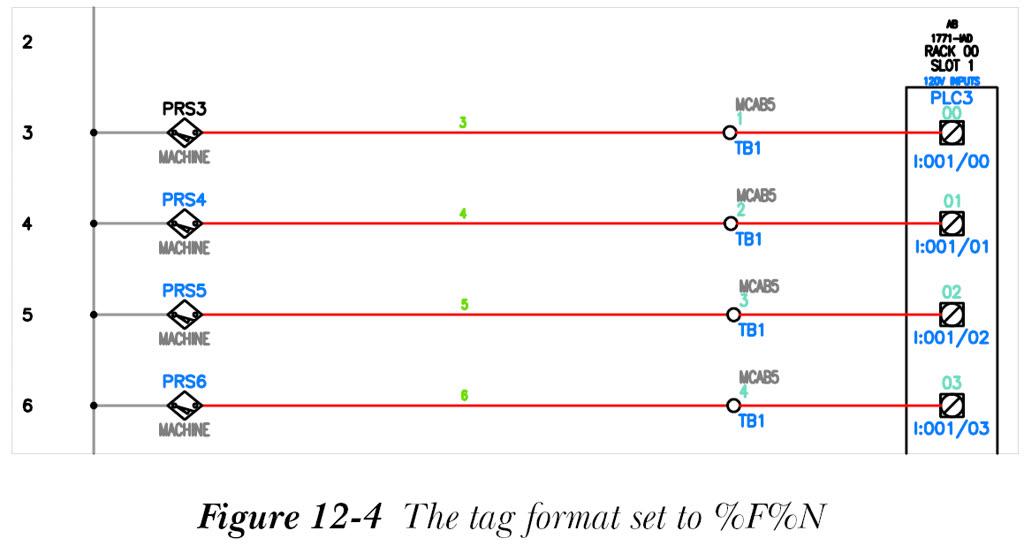

图 12-4 显示了当您为元件定义了 %F%N 作为标记格式时的原理图图形。

注意

在“项目特性”对话框中更改标记格式后，建议重新标记所有元件。
在“项目特性”对话框中进行更改后，如果您无法在当前图形中看到更改，则需要将项目设置应用到该图形。为此，请右键单击活动图形；将显示快捷菜单。从快捷菜单中选择“特性”>“应用项目默认值”；项目设置将应用到活动图形。图形特性将覆盖在“项目特性”对话框中为项目定义的特性。“图形特性”对话框将在下一节中讨论。

插入时搜索 PLC I/O 地址

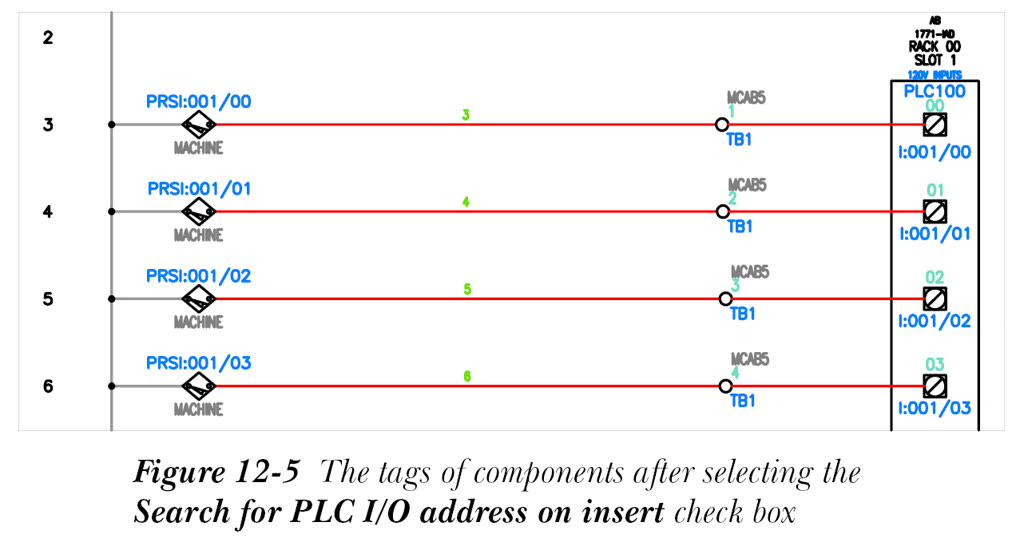

默认情况下，“插入时搜索 PLC I/O 地址”复选框处于清除状态。选择此复选框可搜索连接到元件的 PLC I/O 模块。如果找到 PLC I/O，则此值将替代默认元件标记的 %N 部分。图 12-5 显示了选择“插入时搜索 PLC I/O 地址”复选框后元件的标记。

顺序

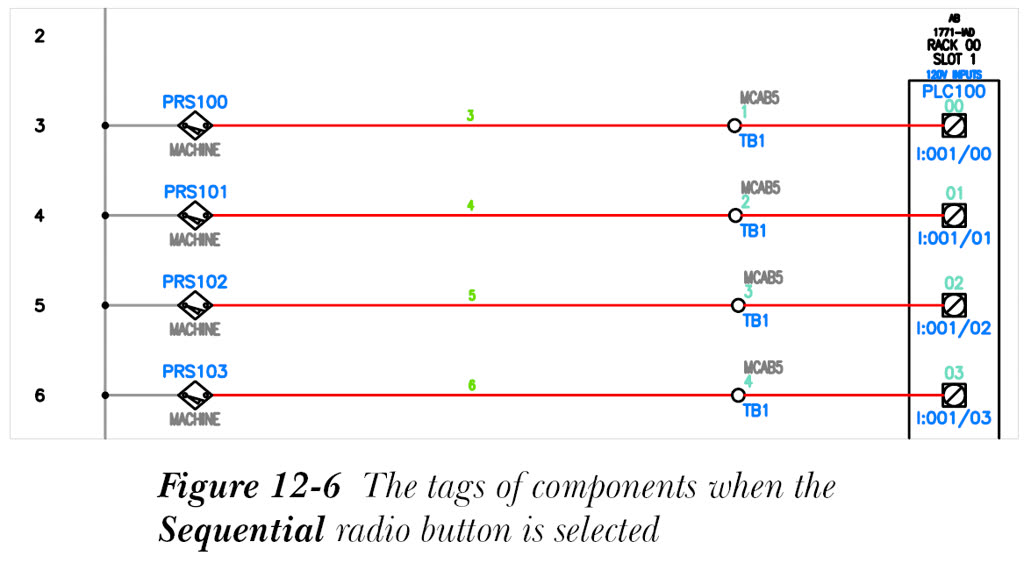

选择“顺序”单选按钮；此单选按钮旁边的编辑框将激活。在此编辑框中，您可以输入图形元件的起始顺序编号。图 12-6 显示了在“顺序”单选按钮旁边的编辑框中指定 100 时的原理图图形。

线参考

“线参考”单选按钮默认处于选中状态，用于根据元件的线参考设置标记格式。

选择“线参考”单选按钮右侧的“后缀设置”按钮；“基于参考的元件标记后缀列表”对话框将显示。此对话框显示后缀列表。当同一族的多个元件位于同一参考位置时，此列表用于创建唯一的基于参考的标记。元件标记后缀将自动添加到标记格式的末尾。

元件标记选项区域

此区域中的选项用于设置元件标记的不同选项，例如组合安装/位置标记模式、抑制标记的短划线等。此区域中的选项将在下面讨论。

组合安装/位置标记模式

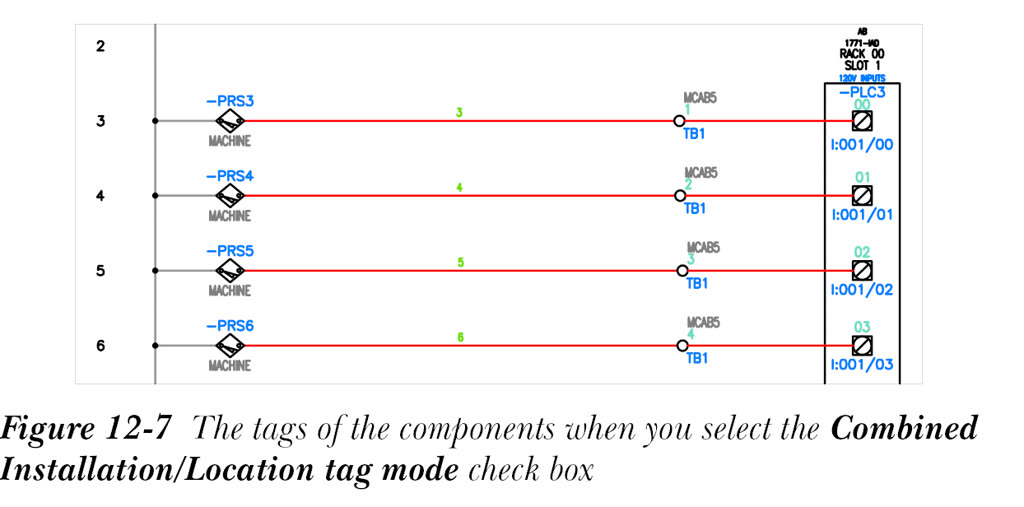

选择“组合安装/位置标记模式”复选框可将组合安装或位置标记用作元件标记的名称，如图 12-7 所示。

另外请注意，此区域中除“当与图形默认值匹配时抑制标记中的安装/位置”复选框之外的所有其他复选框都将激活。这些复选框将在下面讨论。

当标记的第一个字符为短划线时抑制

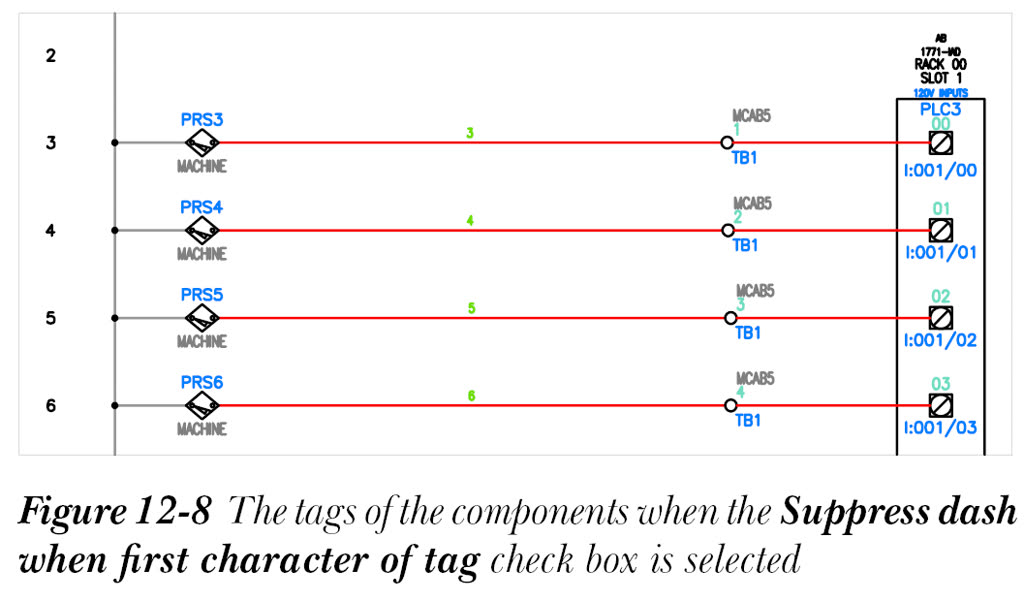

选择“当标记的第一个字符为短划线时抑制”复选框，可在短划线为标记的第一个字符且没有安装/位置前缀时抑制短划线字符。默认情况下，此复选框处于清除状态。图 12-8 显示了选择“当标记的第一个字符为短划线时抑制”复选框时原理图图形中元件的标记。

将安装/位置格式化到标记中

选择“将安装/位置格式化到标记中”复选框可将安装和位置代码值包含在元件标记中。

当与图形默认值匹配时抑制标记中的安装/位置

只有在您选择“将安装/位置格式化到标记中”复选框时，“当与图形默认值匹配时抑制标记中的安装/位置”复选框才会激活。选择“当与图形默认值匹配时抑制标记中的安装/位置”复选框，可在元件的安装和位置值与图形默认值匹配时抑制这些值。

在报表中抑制标记中的安装/位置

只有在您选择“组合安装/位置标记模式”复选框时，“在报表中抑制标记中的安装/位置”复选框才会激活。选择此复选框可在报表中抑制作为元件标记一部分的安装和位置值。换句话说，安装和位置值将不会作为标记的一部分包含在报表中。

插入时：使用图形默认值或上次使用的值自动填充安装/位置

如果您选择“插入时：使用图形默认值或上次使用的值自动填充安装/位置”复选框，则先前使用的安装和位置值将自动填充到“插入/编辑元件”对话框的“安装”和“位置”编辑框中。此外，块的属性将使用图形默认值或先前使用的值填充。

元件选项区域

在“元件选项”区域中，您可以将文字描述设置为大写或小写，以及设置面板元件的项目编号。此区域中的选项将在下面讨论。

描述文字大写

“描述文字大写”复选框默认处于选中状态。因此，文字描述将为大写。

项目编号

选择“项目编号”按钮；“项目编号设置”对话框将显示。在此对话框中，您可以将项目编号设置为图形范围或项目范围。此外，您还可以根据元件或零件编号设置项目指定。

“导线编号”选项卡

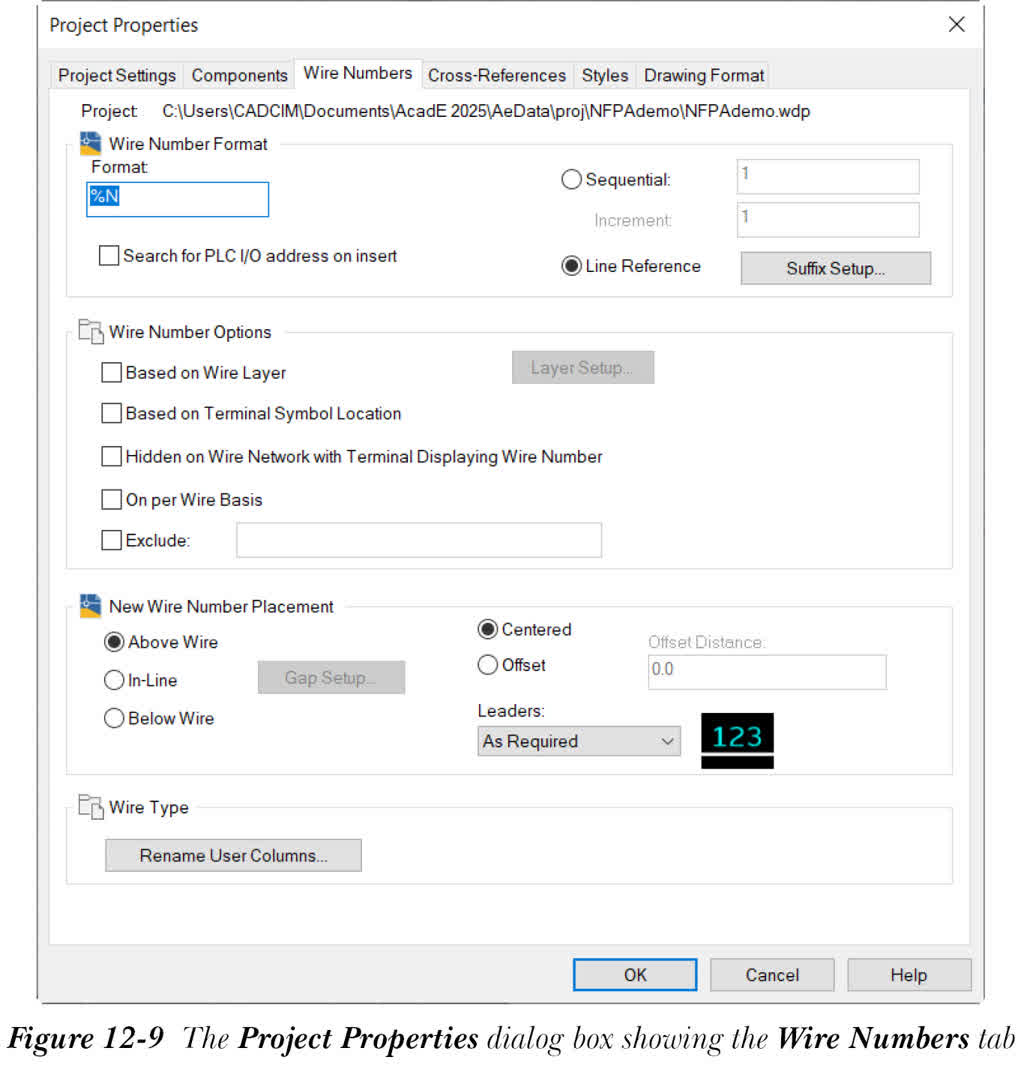

在“导线编号”选项卡中（如图 12-9 所示），您可以修改项目对导线编号的默认设置。此选项卡中的信息将作为项目的默认设置保存在项目定义文件（.wdp）中。此选项卡中的不同区域和选项将在下面讨论。

导线编号格式区域

在“导线编号格式”区域中，您可以指定导线编号的格式。此区域中的选项将在下面讨论。

格式

在“格式”编辑框中指定新导线编号的格式。默认情况下，此编辑框中显示 %N。

插入时搜索 PLC I/O 地址

默认情况下，“插入时搜索 PLC I/O 地址”复选框处于清除状态。选择此复选框可搜索连接到导线的 PLC I/O 模块。如果找到 PLC I/O，则新导线编号将基于 PLC 的 I/O 地址。

顺序

“顺序”单选按钮用于设置导线编号的起始顺序编号。选择此单选按钮后，相邻的编辑框和“增量”编辑框将激活。默认情况下，两个编辑框中都显示 1。在编辑框中输入导线编号的起始顺序编号。要递增此起始编号，您需要在“增量”编辑框中输入值。

线参考

默认情况下，“线参考”单选按钮处于选中状态。此单选按钮用于根据导线的线参考编号为导线指定导线编号。

导线编号选项区域

“导线编号选项”区域中的选项用于指定导线编号的各种选项。这些选项将在下面讨论。

基于导线图层

“基于导线图层”复选框用于根据导线图层指定导线编号的格式。当您选择“基于导线图层”复选框时，“图层设置”按钮将激活。选择“图层设置”按钮；“按导线图层指定导线编号格式”对话框将显示。在此对话框中输入所需信息，然后选择“确定”按钮。此对话框中的选项已在第 3 章中讨论过。通过这种方式，您可以使用导线图层指定不同的导线编号格式。

基于端子符号位置

“基于端子符号位置”复选框用于根据端子符号的位置指定导线编号的格式。

在显示导线编号的端子的导线网络上隐藏

选择此复选框可隐藏已插入导线编号类型端子的导线网络的导线编号。

按每根导线

选择“按每根导线”复选框可为每根导线指定导线编号。

排除

当您选择“排除”复选框时，其旁边的编辑框将激活。在此编辑框中指定在将导线编号插入到导线中时要排除的导线编号范围。

新导线编号放置区域

在“新导线编号放置”区域中，您可以指定导线编号的放置选项，例如在导线上方、行内或下方。请注意，只有在插入新导线编号时，此区域中的选项才会显示结果。

导线类型区域

在“导线类型”区域中，您可以重命名 User1 到 User20 字段的列标题。为此，请选择“导线类型”区域中的“重命名用户列”按钮；“重命名用户列”对话框将显示。输入 User1 到 User20 字段的名称；这些更改将反映在“设置导线类型”、“创建/编辑导线类型”和“更改/转换导线类型”对话框中。换句话说，上述对话框的 User1 到 User20 字段的列标题将自动更改为您在“重命名用户列”对话框中指定的名称。

“交叉参考”选项卡

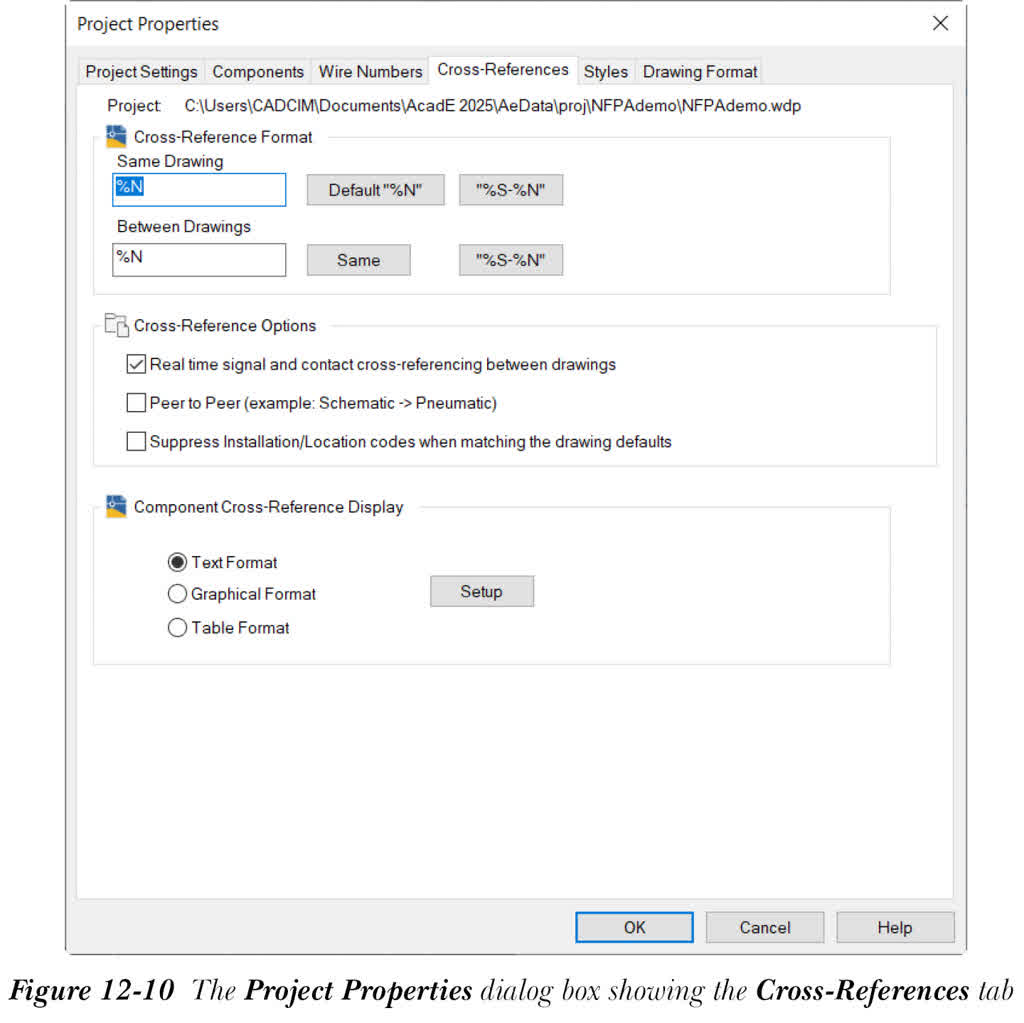

在“交叉参考”选项卡中（如图 12-10 所示），您可以修改项目中交叉参考的默认设置。您创建的新图形将作为项目的默认设置保存在项目定义文件（.wdp）中，用于交叉参考。交叉参考标记指示项目中链接元件的位置。此选项卡中的不同区域将在下面讨论。

交叉参考格式区域

在“交叉参考格式”区域中，您可以设置同一图形内和图形之间的交叉参考格式。此区域中的选项将在下面讨论。

在“同一图形”编辑框中输入图形内参考的格式。默认情况下，其中显示 %N 参数。请注意，交叉参考格式应包含 %N 参数。接下来，选择“默认“%N””按钮可在“同一图形”编辑框中显示默认的 %N 参数，即应用于元件的顺序编号或基于参考的编号。选择““%S-%N””按钮可将 %S-%N 格式应用于交叉参考。此外，%S-%N 将显示在“同一图形”编辑框中。

在“图形之间”编辑框中输入图形外参考的格式。默认情况下，其中显示 %N。选择“相同”按钮可在“图形之间”编辑框中显示您在“同一图形”编辑框中指定的相同参数。选择““%S-%N””按钮可将 %S-%N 格式应用于交叉参考。此外，%S-%N 将显示在“图形之间”编辑框中。

交叉参考选项区域

在此区域中，“图形之间的实时信号和触点交叉参考”复选框默认处于选中状态。因此，继电器和导线源及目标符号的交叉参考将在图形之间更新。

元件交叉参考显示区域

在此区域中，您可以指定交叉参考的显示格式。交叉参考的显示格式可以是文字、图形和表格形式。默认情况下，“文字格式”单选按钮处于选中状态。要更改显示格式，请选择“设置”按钮；“文字交叉参考格式设置”对话框将显示。更改此对话框中的选项以更改元件交叉参考显示格式。请注意，“交叉参考格式设置”对话框名称的前缀将根据此区域中选择的单选按钮显示。

“样式”选项卡

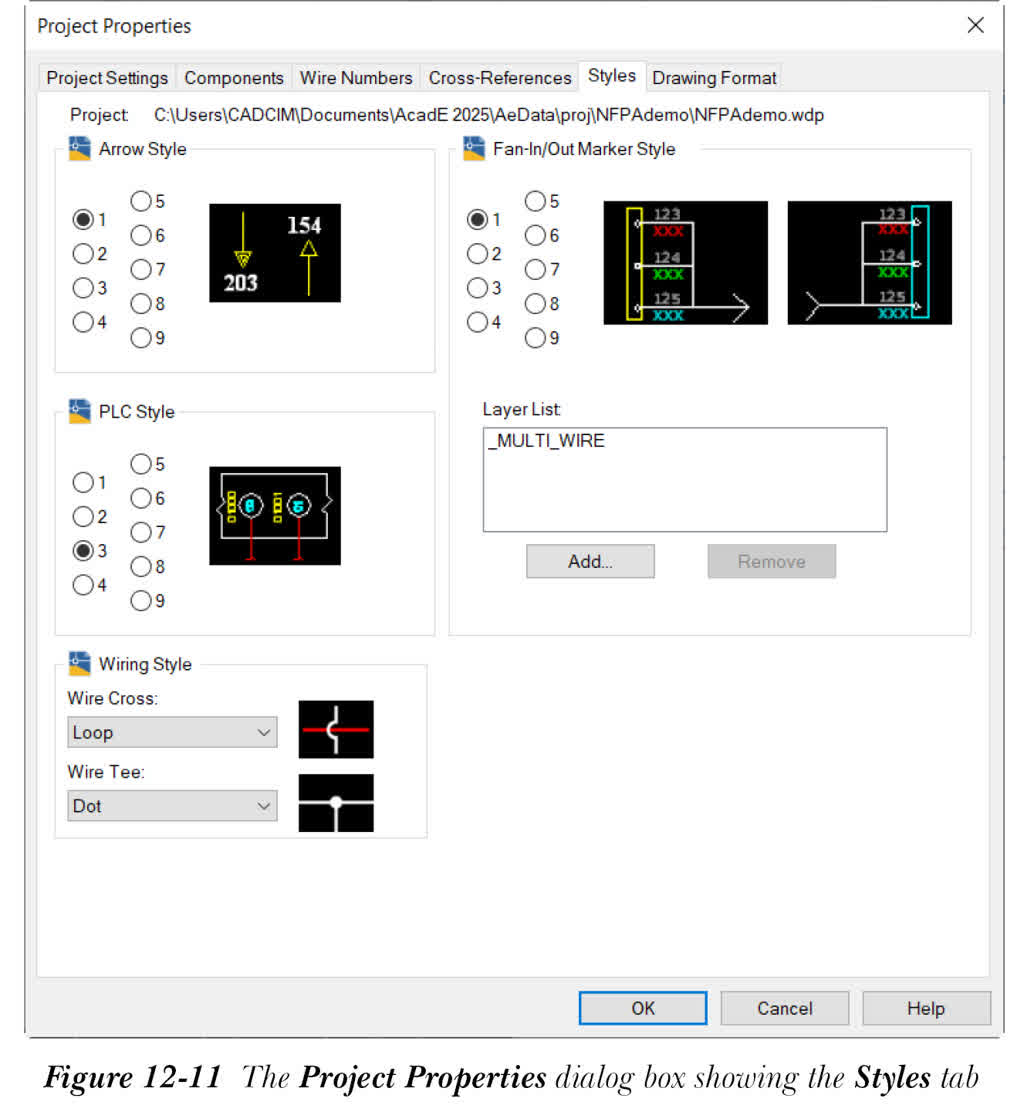

在“样式”选项卡中（如图 12-11 所示），您可以修改项目中元件样式的默认设置。此选项卡中的信息将作为项目的默认设置保存在项目定义文件（.wdp）中。此选项卡中的不同区域和选项将在下面讨论。

箭头样式区域

在“箭头样式”区域中，您可以指定源箭头和目标箭头的样式。默认情况下，此区域中选中 1 单选按钮。您可以从四种预定义样式或五种用户定义样式中选择所需的箭头样式。所选箭头样式的预览将显示在预览窗口中。

PLC 样式区域

在“PLC 样式”区域中，您可以指定 PLC 模块的样式。默认情况下，此区域中选中 1 单选按钮。您可以从五种预定义样式或四种用户定义样式中选择 PLC 模块样式。在此区域中，所选 PLC 样式的预览将显示在预览窗口中。

接线样式区域

在“接线样式”区域中，您可以指定导线相交时的样式。在此区域中，您可以指定导线交叉和导线 T 形连接的设置。这些设置将在插入导线时使用。此区域中的选项将在下面讨论。

导线交叉

从“导线交叉”下拉列表中，选择导线相交时的样式。默认情况下，选中“回路”选项，这意味着当两根导线相交时将形成一个回路。此外，所选选项的预览将显示在预览窗口中。

从“导线交叉”下拉列表中选择“间隙”选项，可在两根导线相交时在它们之间插入间隙。

如果从“导线交叉”下拉列表中选择“实心”选项，则导线将在没有间隙的情况下相交。

导线 T 形连接

从“导线 T 形连接”下拉列表中选择导线 T 形连接标记。默认情况下，选中“点”选项，这意味着当两根导线相接（在 T 形点处）时将形成一个点。此外，所选选项的预览将显示在预览窗口中。

如果从“导线 T 形连接”下拉列表中选择“无”选项，则当两根导线相接时将没有导线 T 形连接标记。

从“导线 T 形连接”下拉列表中选择“角度 1”或“角度 2”选项，可在导线相接时在它们之间创建角度。

扇入/扇出标记样式区域

在“扇入/扇出标记样式”区域中，您可以指定扇入/扇出标记符号的样式。您还可以指定从扇入/扇出源标记引出以及进入扇入/扇出目标标记的导线的图层。默认情况下，选中 1 单选按钮。您可以从四种预定义样式和五种用户定义样式中选择扇入/扇出标记的样式。所选选项的预览也将显示在预览窗口中。此区域中的选项将在下面讨论。

图层列表

“图层列表”显示扇入/扇出图层的列表。“添加”按钮用于向图层列表中添加图层。为此，请选择“添加”按钮；“扇入/扇出单线表示图层”对话框将显示。在“图层名称”编辑框中输入扇入/扇出图层名称。或者，您可以选择“拾取”按钮，从“为扇入/扇出单线导线选择图层”对话框中选择扇入/扇出图层名称。

“删除”按钮用于从图层列表中删除扇入/扇出图层名称。

注意

您在“项目特性”对话框的“样式”选项卡中定义的设置将被您在“图形特性”对话框中设置的设置覆盖。换句话说，如果您设置了 PLC 模块、导线等的样式，那么在您在“图形特性”对话框中进行类似设置之前，这些设置将不会反映出来。

“图形格式”选项卡

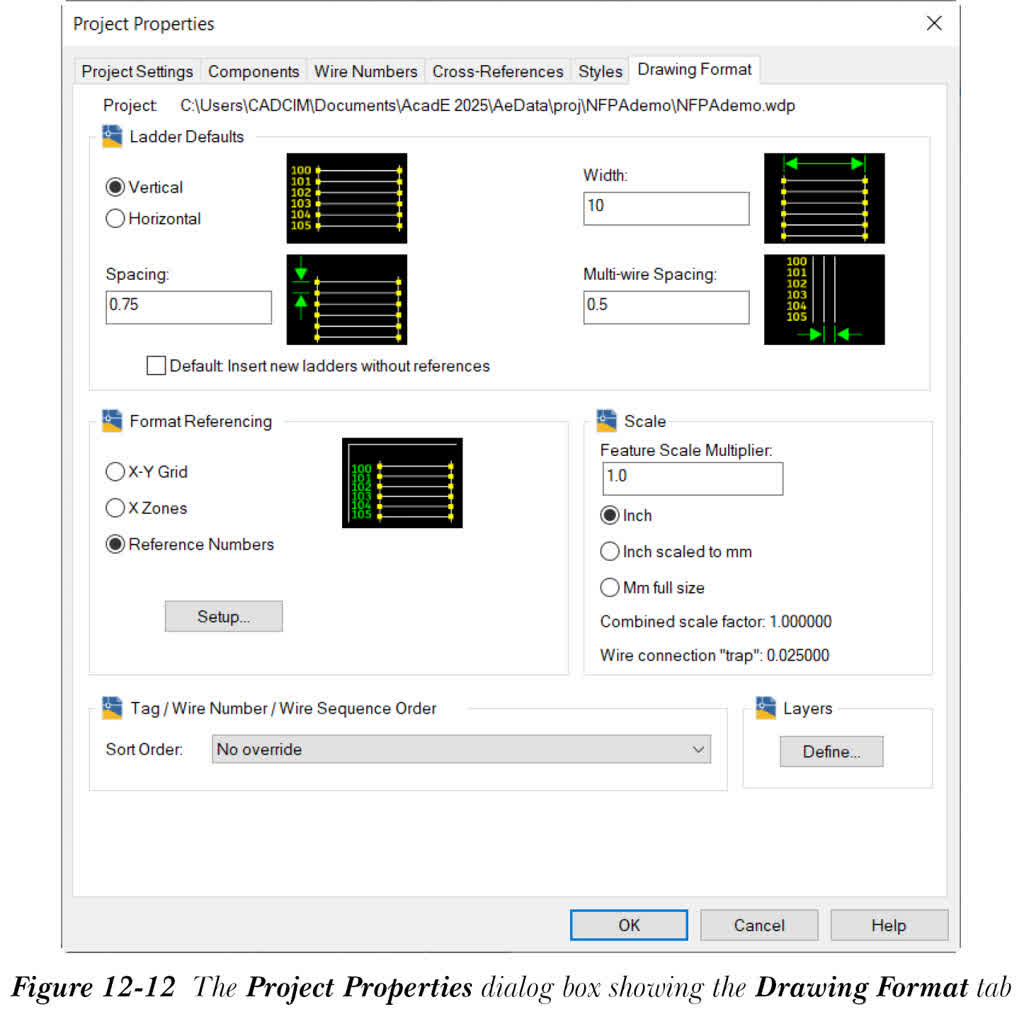

在“图形格式”选项卡中（如图 12-12 所示），您可以修改图形的项目默认设置。此外，在此选项卡中，您可以设置梯形图的默认值、交叉参考的格式、标记和导线编号的顺序、图形比例以及元件的图层。此外，此选项卡中的信息将作为项目的默认设置保存在项目定义文件（.wdp）中。此选项卡中的不同区域和选项将在下面讨论。

梯形图默认值区域

在“梯形图默认值”区域中，您可以设置梯形图的方向和间距的默认值。间距值包括梯级之间的间距、宽度和多导线间距。此区域中的选项将在下面讨论。

“垂直”单选按钮默认处于选中状态。因此，梯形图将垂直创建。

选择“水平”单选按钮可创建水平梯形图。

在“间距”编辑框中指定梯级之间的间距。默认情况下，此编辑框中显示 0.75。

在“宽度”编辑框中指定梯形图的宽度。默认情况下，此编辑框中显示 4.5。

在“多导线间距”编辑框中指定多导线每根梯级之间的距离。默认情况下，此编辑框中显示 0.5。

注意

除梯形图的方向外，上述所有选项也可以使用“插入梯形图”工具进行更改。

如果您选择“默认：插入不带参考的新梯形图”复选框，则您在图形中插入的新梯形图将不带参考。默认情况下，“默认：插入不带参考的新梯形图”复选框处于清除状态。

格式参考区域

在“格式参考”区域中，您可以指定梯形图参考编号的格式。此区域中的选项将在下面讨论。

“X-Y 栅格”单选按钮用于在图形中插入 X-Y 栅格标签。此参考通常用于点对点接线图样式的图形。当您选择“X-Y 栅格”单选按钮并选择“设置”按钮时，“X-Y 栅格设置”对话框将显示。此对话框中的选项已在第 4 章中讨论过。在此对话框中输入所需信息，然后选择“确定”按钮以保存信息并返回“项目特性”对话框。

“X 区域”按钮用于为图形插入 X 栅格标签。此格式参考通常用于 IEC 样式图形。当您选择“设置”按钮时，“X 区域设置”对话框将显示。此对话框中的选项已在第 4 章中讨论过。接下来，在“X 区域设置”对话框中输入所需信息，然后选择“确定”按钮以返回“项目特性”对话框并保存更改。

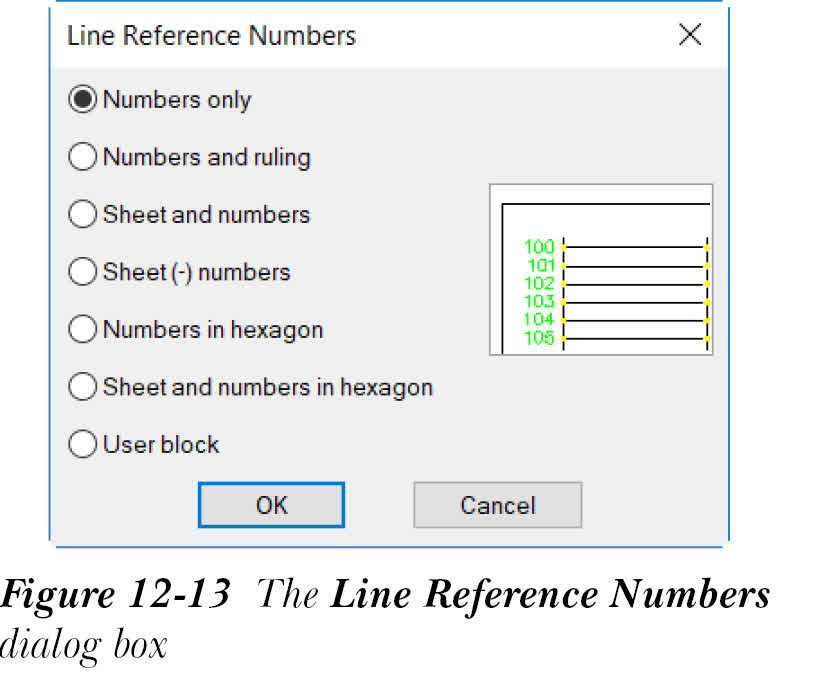

默认情况下，“参考编号”单选按钮处于选中状态。此单选按钮用于更改图形中梯形图参考编号的显示。选择“设置”按钮；“线参考编号”对话框将显示，如图 12-13 所示。

在此对话框中，您可以定义梯形图线参考编号的样式。默认情况下，“仅编号”单选按钮处于选中状态。在此对话框中选择所需的单选按钮；线参考编号的样式将相应更改。

在“线参考编号”对话框中选择“确定”按钮以保存所做的更改并退出对话框。

标记/导线编号/导线顺序区域

在“标记/导线编号/导线顺序”区域中，您可以为活动图形设置默认的导线编号、元件标记和导线顺序排序顺序。此区域中指定的排序顺序用于具有多个元件的导线网络的默认导线顺序。您在此选项卡中的排序顺序设置将覆盖您在“项目设置”选项卡中进行的设置。从“排序顺序”下拉列表中选择排序顺序。默认情况下，选中“不覆盖”选项。

比例区域

在“比例”区域中，您可以指定插入元件和导线编号的比例。

图层区域

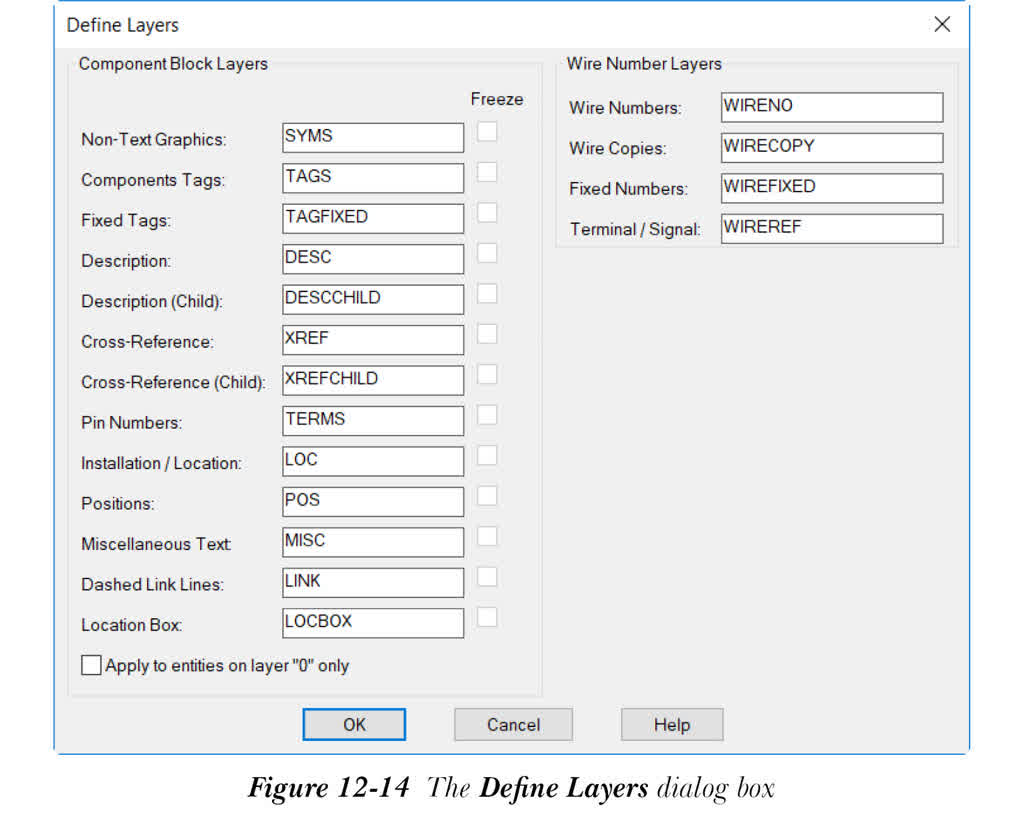

在“图层”区域中，您可以指定导线和元件的图层。此外，在这种情况下，无论当前图层如何，导线都将进入导线图层，元件都将进入元件图层。要为导线和元件定义图层，请选择“定义”按钮；“定义图层”对话框将显示，如图 12-14 所示。此对话框中的选项将在下面讨论。

元件块图层

“元件块图层”区域显示与元件对应的图层名称。在相应元件的编辑框中指定图层名称。如果您未在编辑框中输入图层名称，则该元件块将放置在当前图层上。您还可以通过在不同编辑框中输入相同的图层名称，将多个元件块放置在同一图层上。

当您插入原理图元件时，块的图形将插入到“非文字图形”编辑框中列出的图层中。块的属性文字将自动移动到其他编辑框中列出的图层，具体取决于属性的功能。

“冻结”复选框用于隐藏该图层中存在的所有属性。您也可以使用 AutoCAD 的 LAYER 命令执行相同的操作。

导线编号图层区域

“导线编号图层”区域在相应的编辑框中显示导线编号图层名称、导线副本图层名称、固定导线编号名称，以及作为端子或信号箭头符号一部分的导线编号的图层名称。

在“定义图层”对话框中指定所需选项后，选择“确定”按钮以保存所做的更改并返回“项目特性”对话框。接下来，在“项目特性”对话框中选择“确定”按钮以保存更改并退出对话框。
