教程 4

教程 4

在本教程中，您将打开 C03_tut03.dwg 图形文件，并使用“显示导线顺序”工具追踪此图形中某个导线网络的导线顺序。接下来，您将使用“编辑导线顺序”工具编辑此导线网络的导线顺序。

（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 打开、保存图形并将其添加到 CADCIM 项目列表。

b. 追踪导线顺序。

c. 编辑导线顺序。

d. 保存图形。

打开、保存活动图形并将其添加到 CADCIM 项目列表

1. 打开 C03_tut03.dwg 文件，然后将其以名称 C03_tut04.dwg 保存。

您也可以从 www.cadcim.com 下载此文件。该文件的路径如下：

Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers

2. 如教程 2 中所述，将 c03_tut04.dwg 文件添加到 CADCIM 项目的 TUTORIALS 子文件夹。接下来，从“应用程序菜单”中选择“保存”以保存图形。

追踪导线顺序

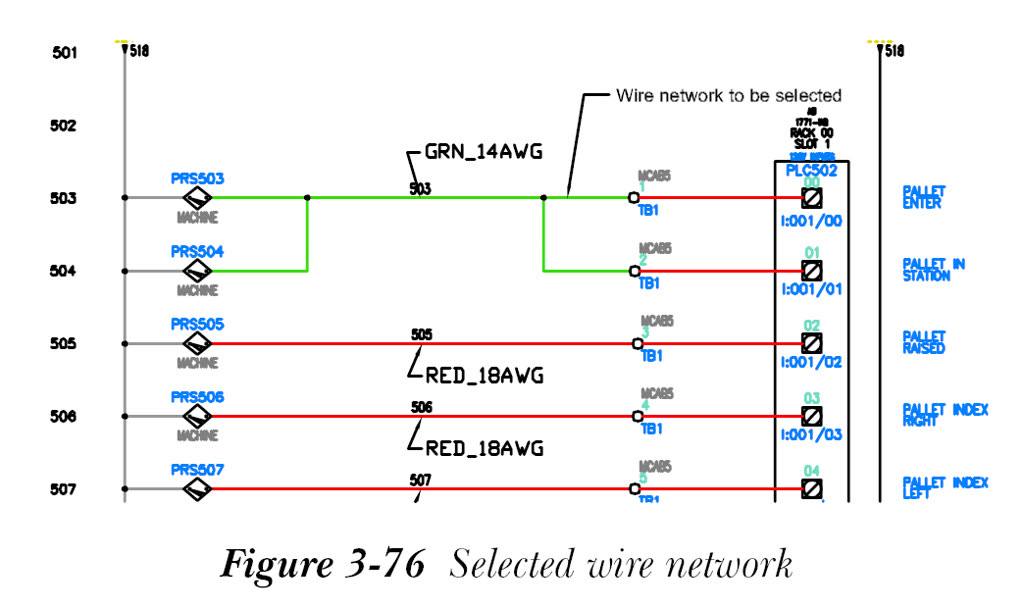

1. 选择导线网络，如图 3-76 所示。

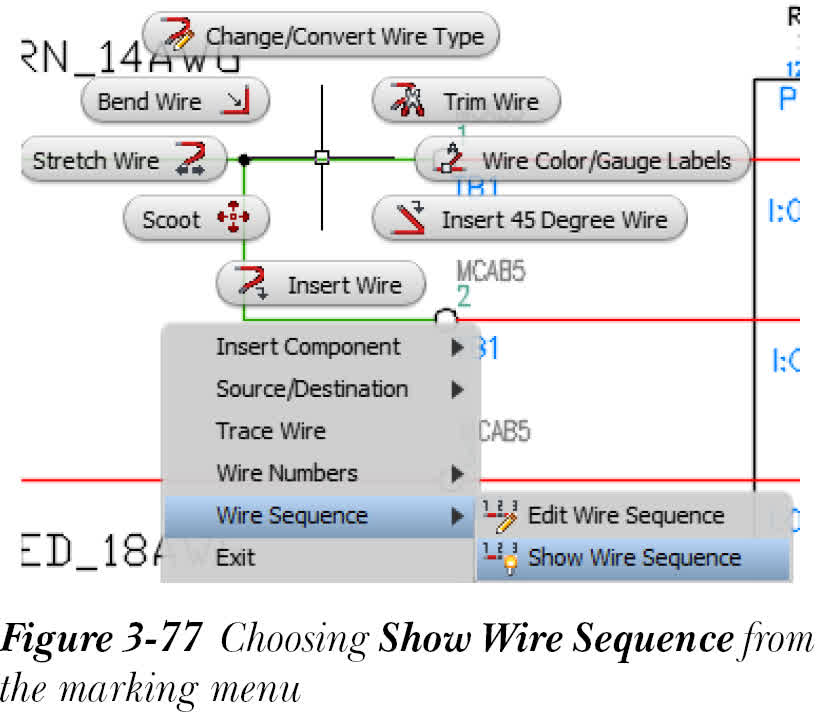

2. 右键单击所选导线，然后从标记菜单中选择“导线顺序”>“显示导线顺序”，如图 3-77 所示；

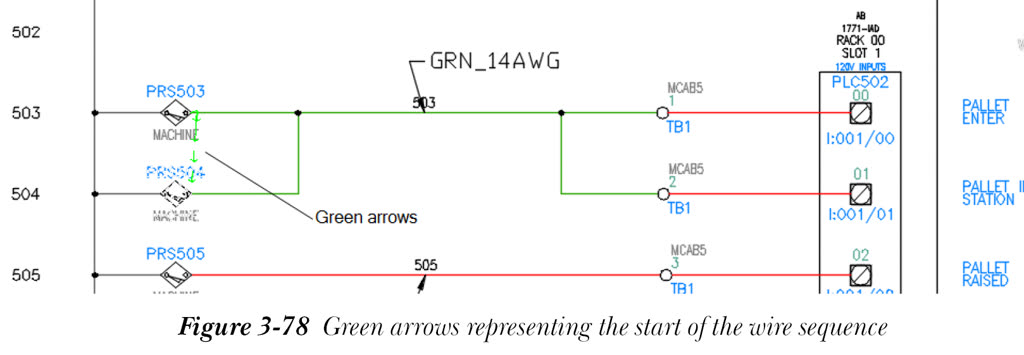

PRS503 和 PRS504 之间将显示绿色箭头，表示导线顺序的起点，参见图 3-78。此外，命令提示会通知显示网络中的三条导线中的第一条导线，并提示您按 SPACEBAR 键查看顺序中的下一条导线。

3. 按 SPACEBAR 键；下一条导线顺序由连接 PRS504 与 TB1 端子排的引脚编号 1 的绿色箭头显示，同时第一条顺序以灰色箭头显示。

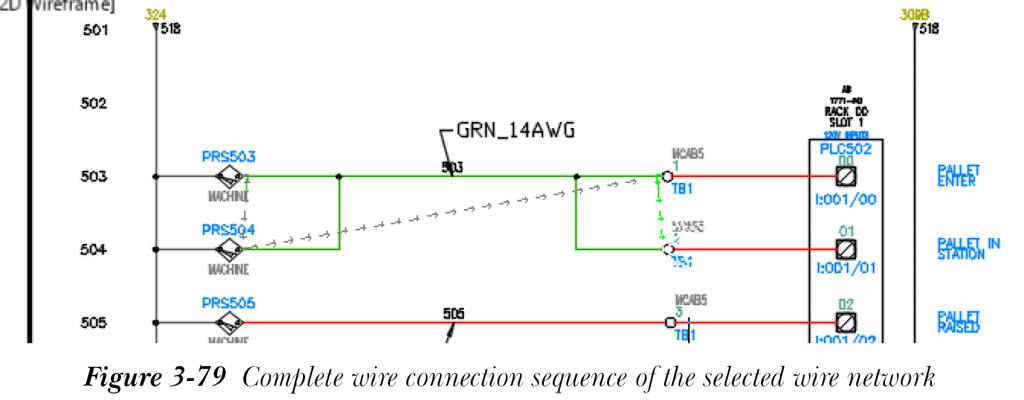

4. 再次按 SPACEBAR 键；TB1 的引脚编号 1 与 TB1 的引脚编号 2 之间将显示绿色箭头，同时最后两条顺序以灰色箭头显示。图 3-79 显示了所选导线网络的完整导线连接顺序。接下来，将提示您再次按 SPACEBAR 键。
5. 按 SPACEBAR 键。现在，将提示您按 SPACEBAR 键退出命令，或按 1 重复命令。按 SPACEBAR 键结束命令。

编辑导线顺序

1. 从“原理图”选项卡的“编辑导线/导线编号”面板中的“导线顺序”下拉列表中选择“编辑导线顺序”工具；将提示您选择要处理的导线网络。

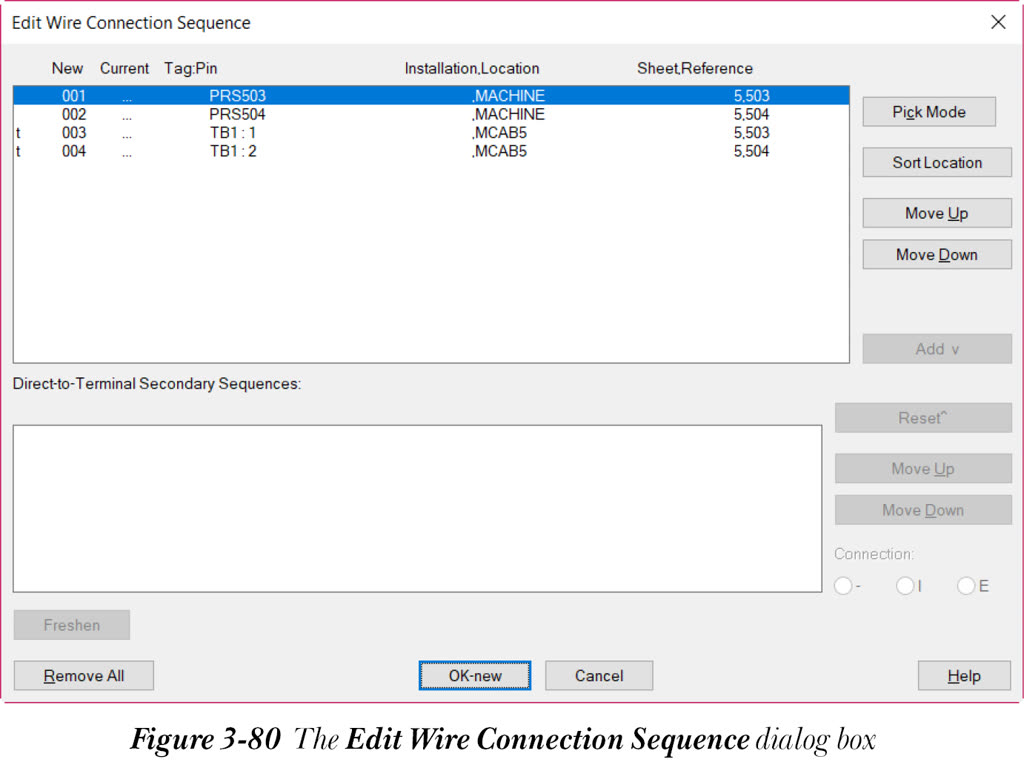

2. 选择之前所选的同一导线网络，参见图 3-76；将显示“编辑导线连接顺序”对话框，如图 3-80 所示。

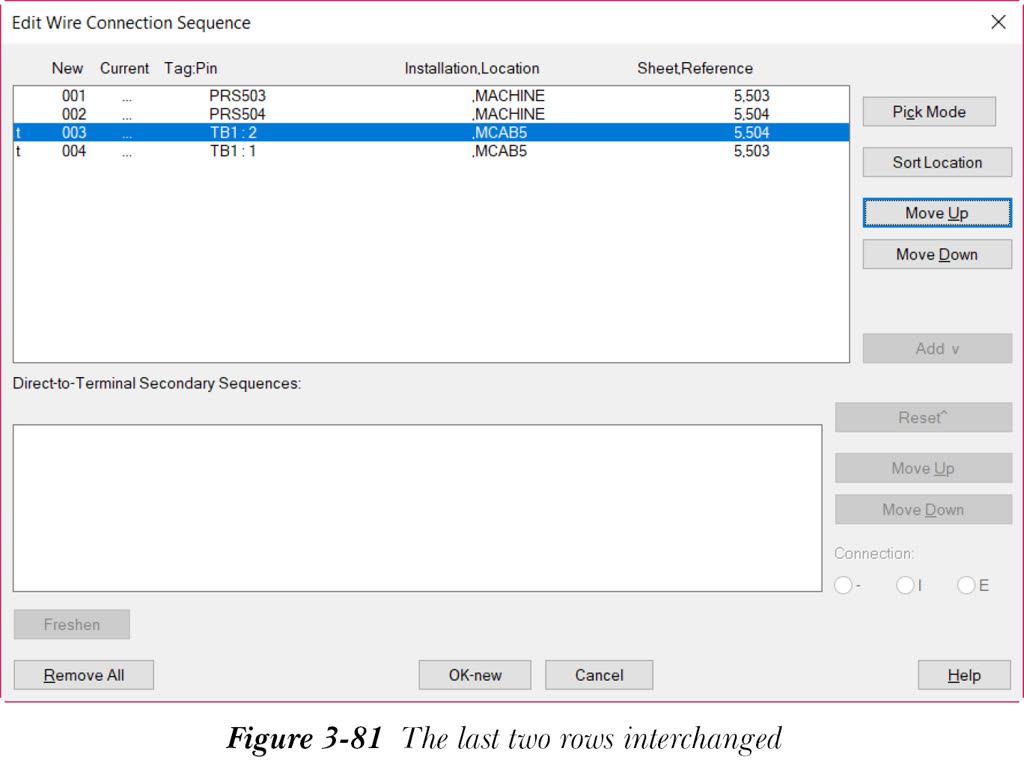

3. 在“编辑导线连接顺序”对话框中选择最后一行，然后选择“上移”；最后两行即被互换，如图 3-81 所示。现在，选择“确定-新建”；导线连接顺序即被编辑。

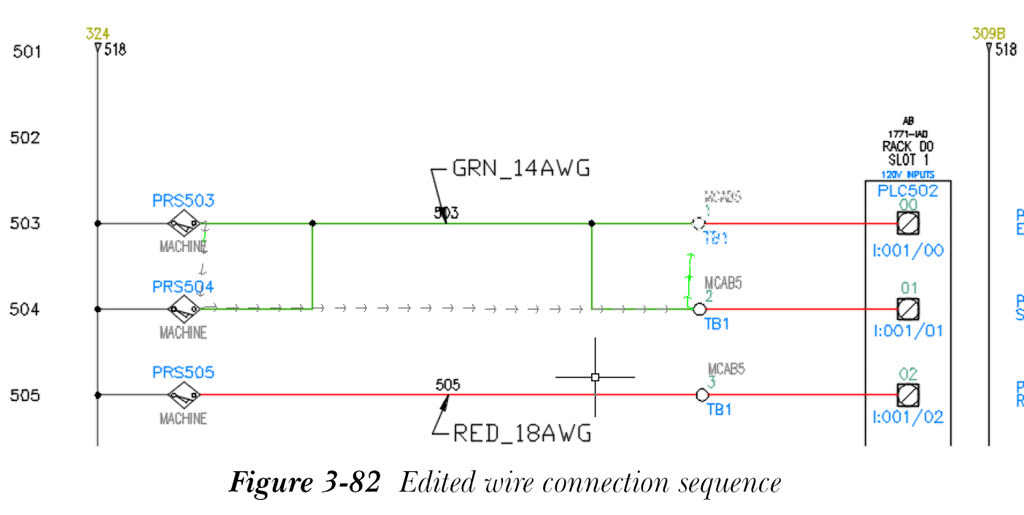

4. 要查看编辑后的导线连接顺序，请再次使用“显示导线顺序”工具。您会注意到导线连接顺序已被编辑，如图 3-82 所示。

保存图形

1. 从“应用程序菜单”中选择“保存”以保存 C03_tut04.dwg 图形文件
